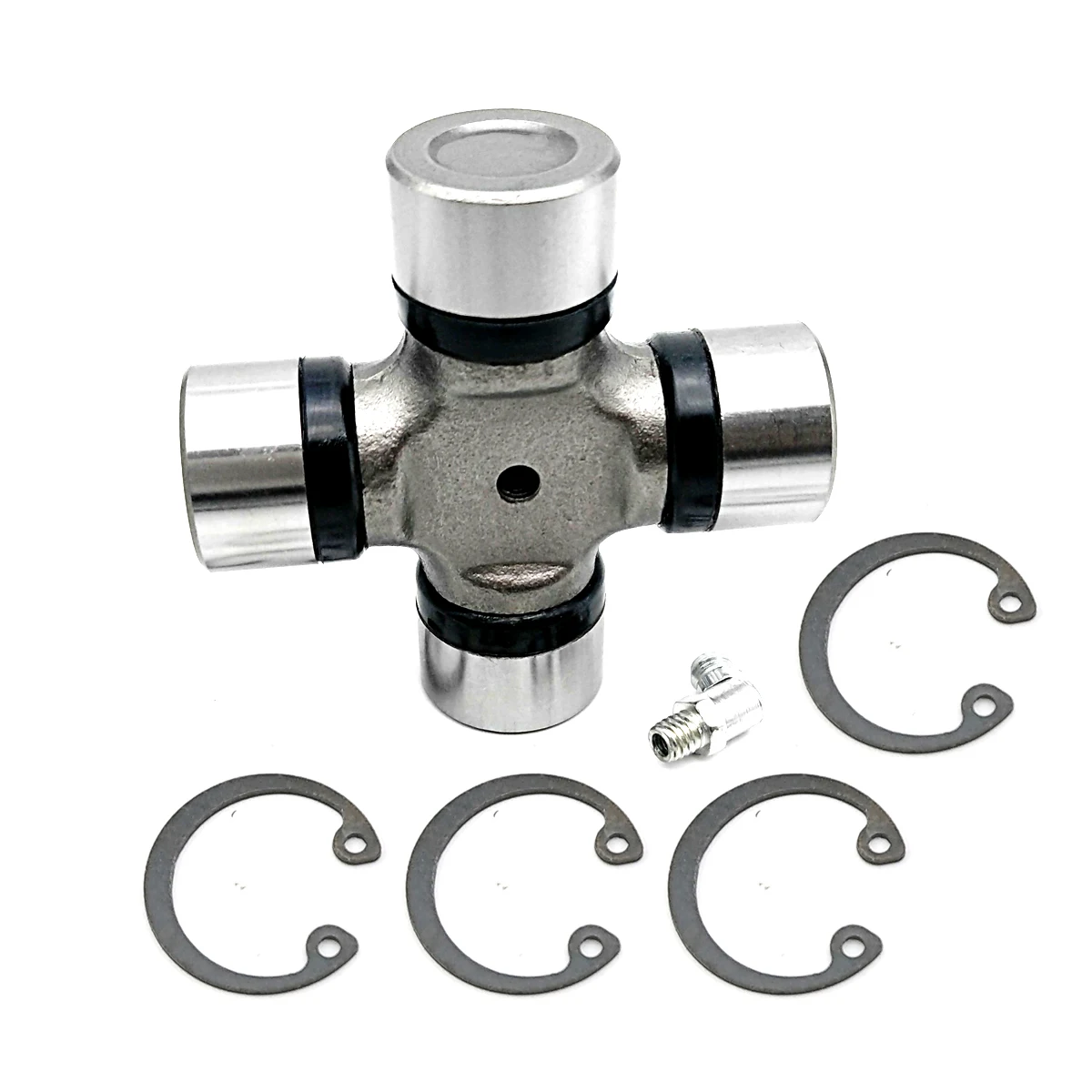

Наружное кольцо с защелкой (OSR)
Наружное кольцо с защелкой (OSR)
27X70
D1 = 27 мм
D2 = 27 мм
G1 = 70 мм
G2 = 70 мм
MOCHU универсальные соединения/Crucetas/суставы de cardan
Механический, легковой автомобиль, светильник, средний и тяжелый грузовик
Включает универсальные размеры и сопутствующие детали
U-соединения с 4 плоскими круглыми подшипниками
Во-первых, измерьте наружные диаметры двух прилегающих подшипников, чтобы узнать, одинаковые или разные они. Найдите диаметр (ы)
В первом столбце используется меньший диаметр, если подшипники имеют два размера. Во-вторых, снимите уплотнения с двух
Подшипники противоположны друг другу и повторно установите подшипники на кресте. Измерьте общий размер и найдите его в
Вторая колонка. Обратите внимание, что измеренные размеры должны быть немного меньше, чем показано на рисунке. При необходимости обратите внимание на тип и
Расположение любых lube фитингов.
