Пульт дистанционного управления для гаражаосвещениядверей, 433 МГц, 12 В, 10 А, 2 канала

433 МГц универсальный беспроводной пульт дистанционного управления DC 12V2CH релейный модуль приемника и РЧ 433 МГц 1527 кодирование дистанционного управления

Области применения:

Пульт дистанционного управления гаражной дверью \ Удаленная дверь комнаты \ пульт дистанционного управления лампой \ пульт дистанционного управления занавеской \ пульт дистанционного управления бытовой техникой и другими устройствами дистанционного управления.Если вам нравится этот товар, пожалуйста, покупайте его. 15 дней после получения товара, если вы не удовлетворены, вы можете вернуть его бесплатно.

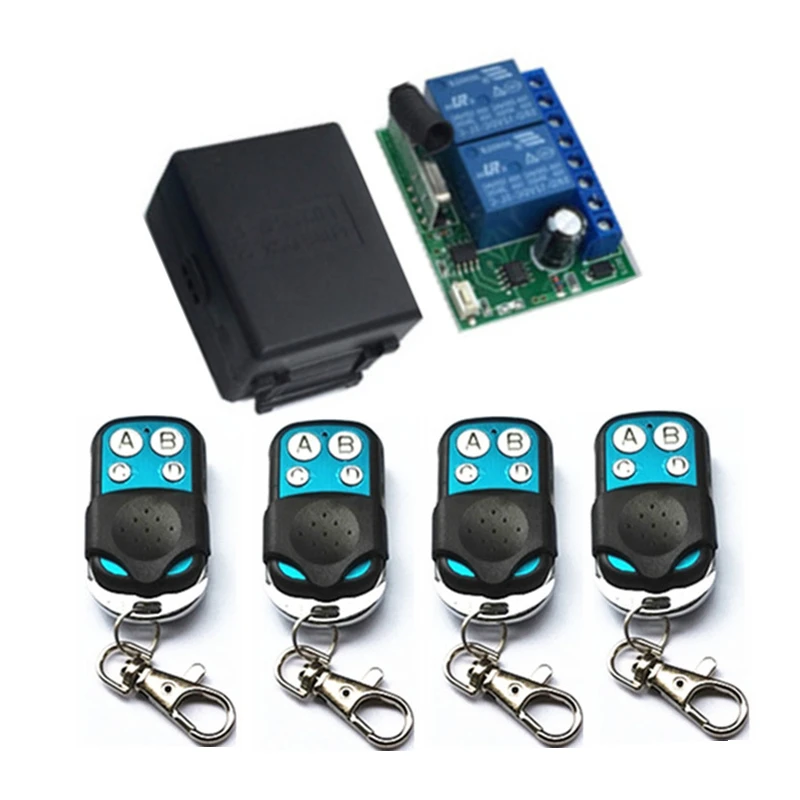

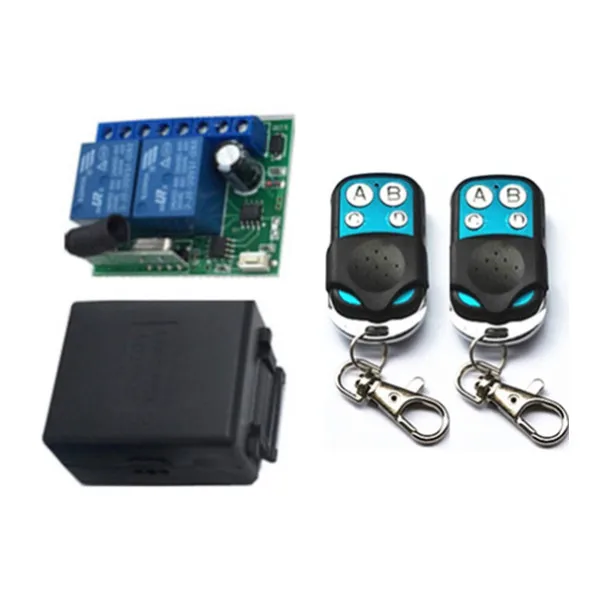

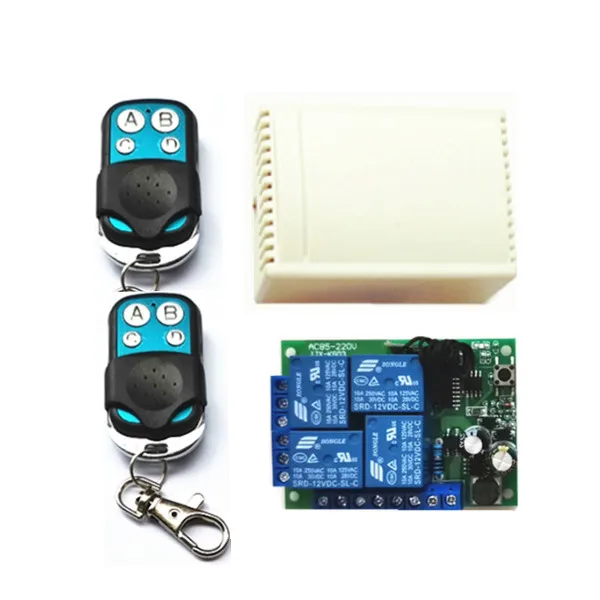

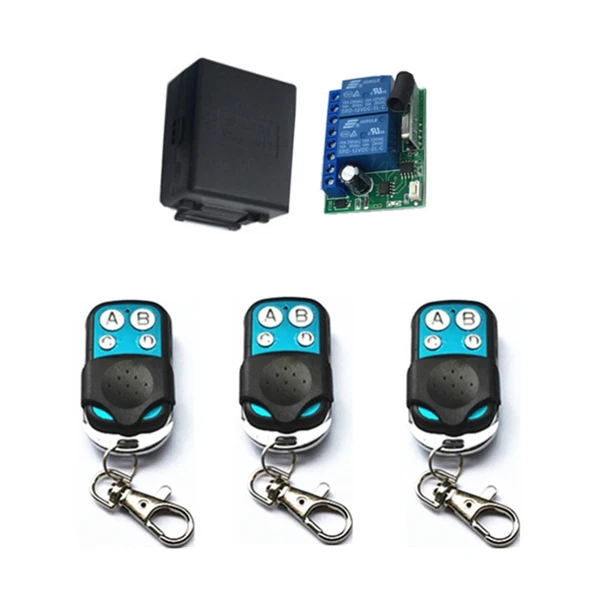

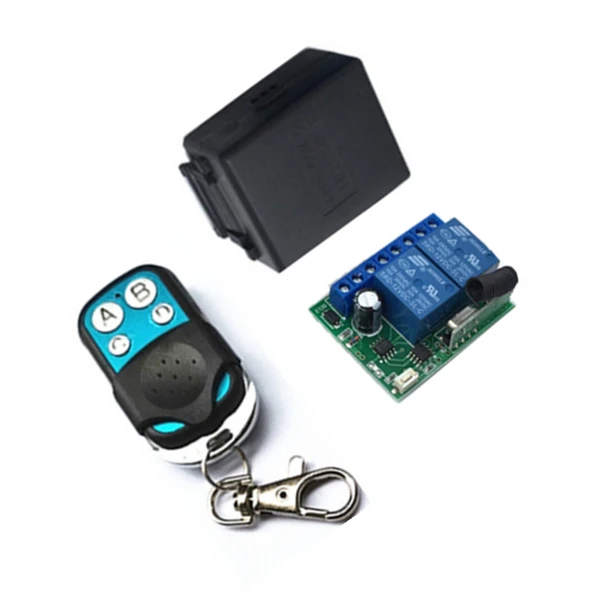

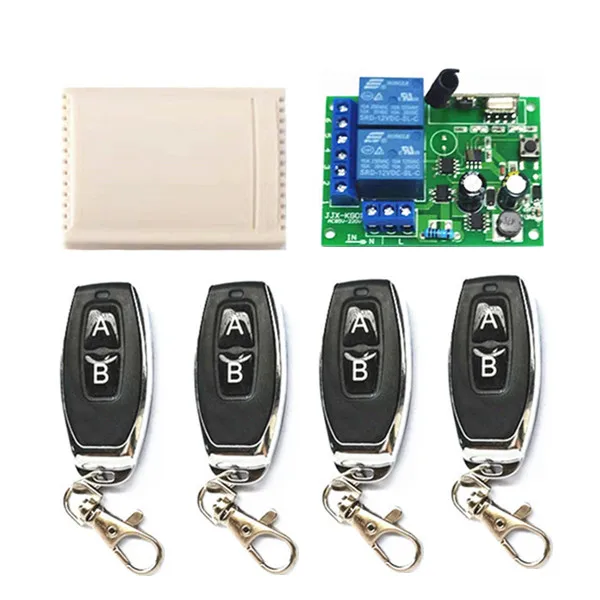

Заказ пакет включает в себя:

Пакет заказа включает :( 2 модели заказа могут быть выбраны)

Заказ модель 1:

1 шт DC12V

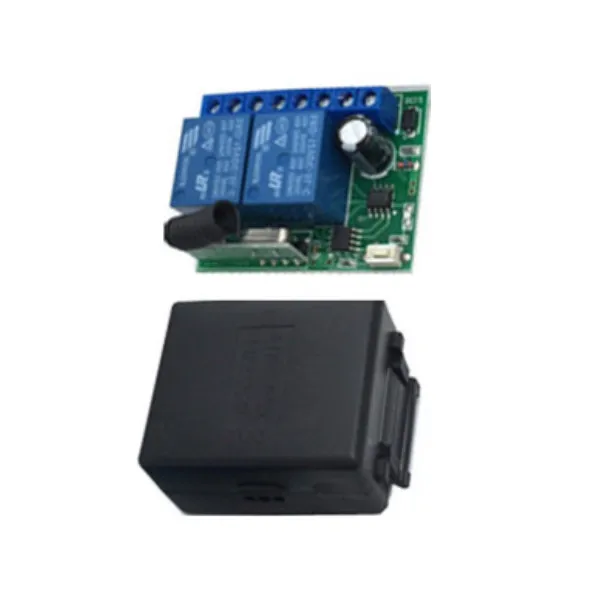

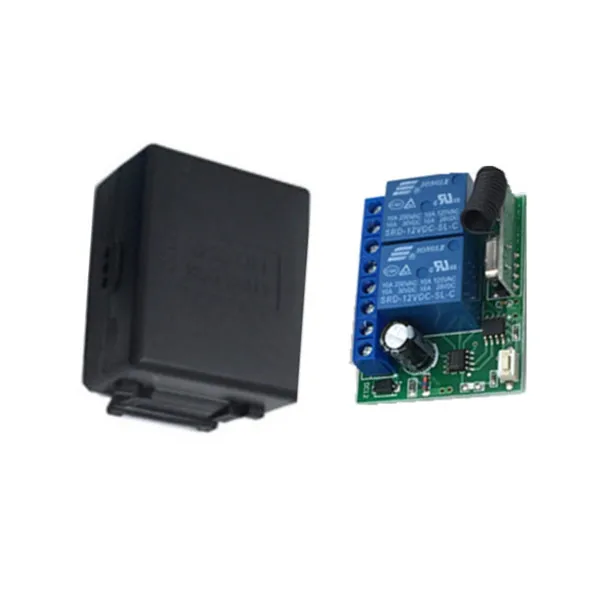

Модуль переключателя приемника (DC12V) 1 шт.: (с пластиковым корпусом)

Модель заказа 2:

Приемник (1202) 1 шт. (с корпусом)

Пульт дистанционного управления: 1 шт. с батареей

Способ подключения цепи:

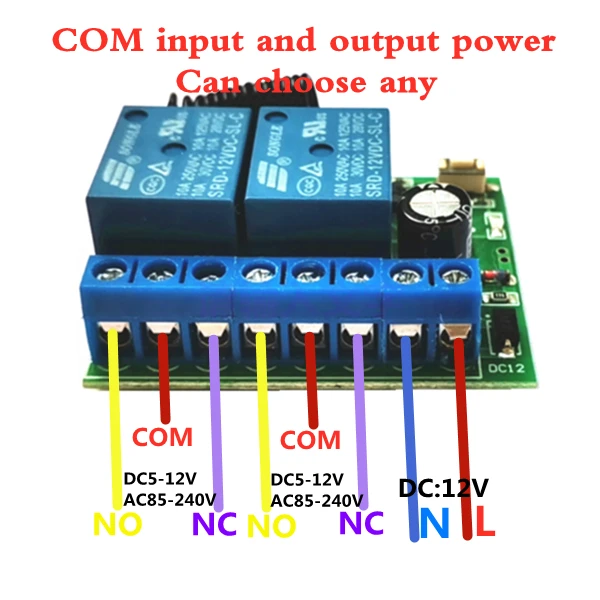

Обратите внимание: модуль переключателя приемника, номер 12 В постоянного тока, имеет 3 способа работы. Выходной сигнал имеет 2 уровня напряжения. Это решается импутом com-штифта.

Режим 1:

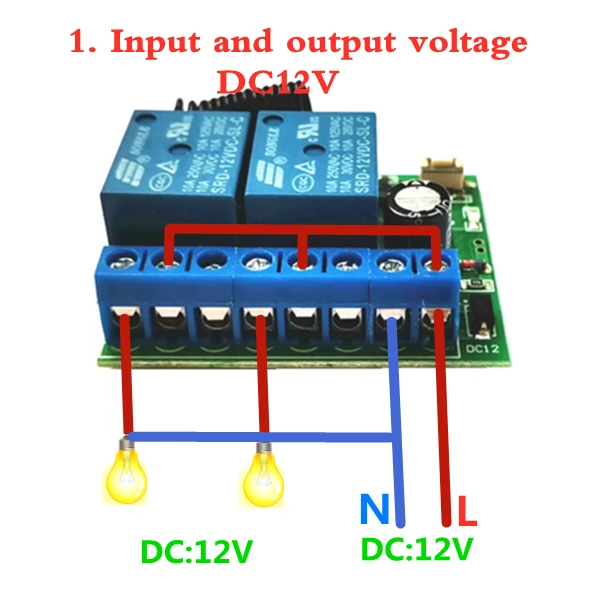

Подключите COM к источнику питания с помощью DC12V, выходной контакт создаст сигнал DC12V. Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.

Режим вывода 2

Подключите com-контакт с любым другим дополнительным источником питания, выход будет создавать тот же сигнал напряжения, что и дополнительный источник питания. Это может быть прямой ток или переменный ток. Решается дополнительным блоком питания.

Но, пожалуйста, обратите внимание: дополнительный источник питания должен быть в диапазоне модуля переключателя приемника-(DC5-12V, 85-240 В переменного тока).

Технические характеристики и параметры продукта

Функции приема:

Модель: DC12V

Тип проекта: 2-х канальный приемник

Тип кодирования: Интеллектуальный код обучения

Режим работы RF: Супергетеродинный прием

Режим модуляции: ask

Режимы работы: Мгновенный, тумблер и фиксированный режим.

Частота приема: 433 МГц

Входное напряжение: DC12VВыходное напряжение: определяется входным напряжением com-терминалаВыходное напряжение 1: 85-250 в перем. ТокаВыходное напряжение 2: 5 в пост. Тока-12 ВТок в режиме ожидания: <8,5 мАчЧувствительность приема: > 97dbmПоддержка удаленного типа: код обучения (1527)Дальность связи:Внутренняя отделка: 15-20 метровОткрытый: > 50 м-80 м (свободное пространство)Максимальная мощность: 2000 ВтПроводное Соединение: фиксированная проводкаВыходной терминал: NO, COM, NCВыход ВКЛ-ВЫКЛ (проводной порт):Нет (нормально открытый),COM (общий)NC (нормально закрытый).Цвет: белыйСовместимость: 20 пультов дистанционного управления

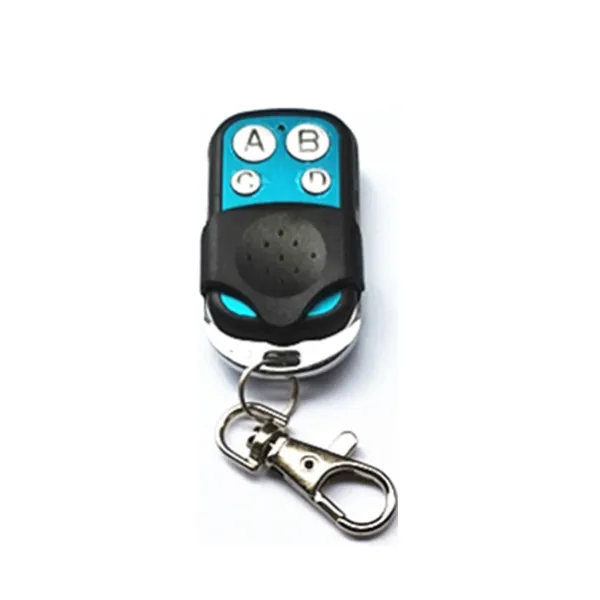

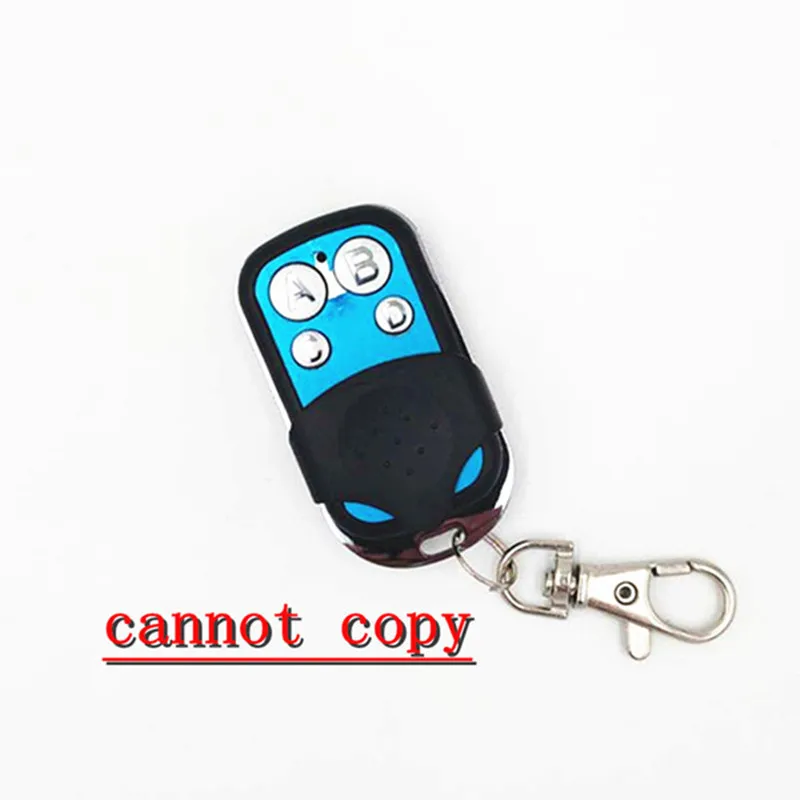

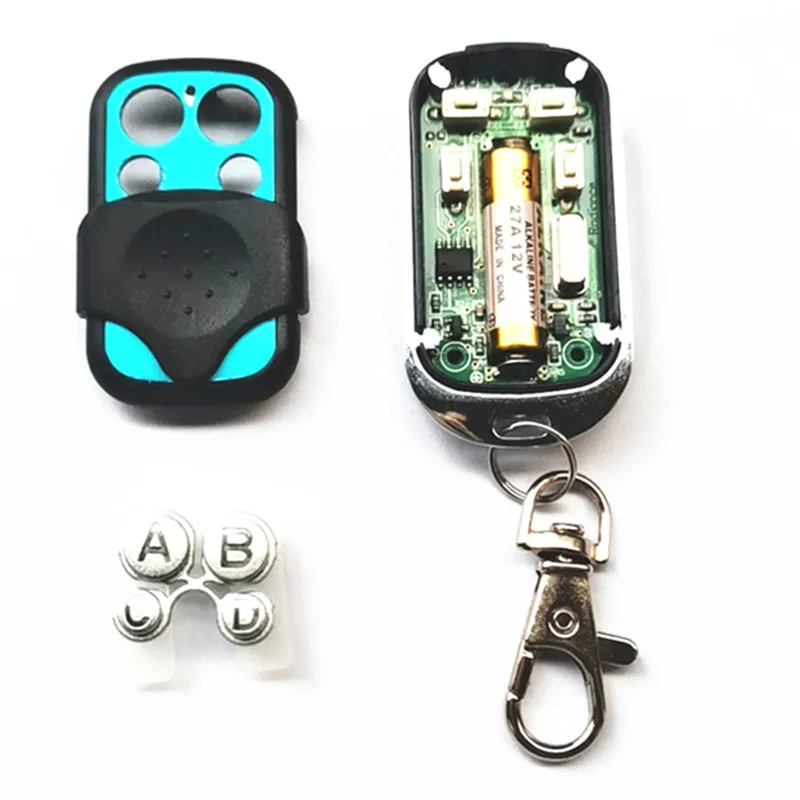

Передатчик (пульт дистанционного управления) Технические параметры:Модель: KT01-4Рабочая частота: 433 9,2 МГцМодель аккумулятора: 27A12V (с батареей)Материал: ПВХКнопка: 4 кнопкиРазмер: 50 мм × 30 мм × 9 ммРабочее напряжение: DC: 12 В.Рабочий ток: <25 мАМощность передачи: + 13 дБмЧастота сопротивления ветра: ± 0,2 МГцМетод модуляции: ASK (AM)Тип кодирования: Обучающий код 1527 фиксированный код (2262)Дальность передачи: 15-80 метровВес: 35 г

Важная информация:

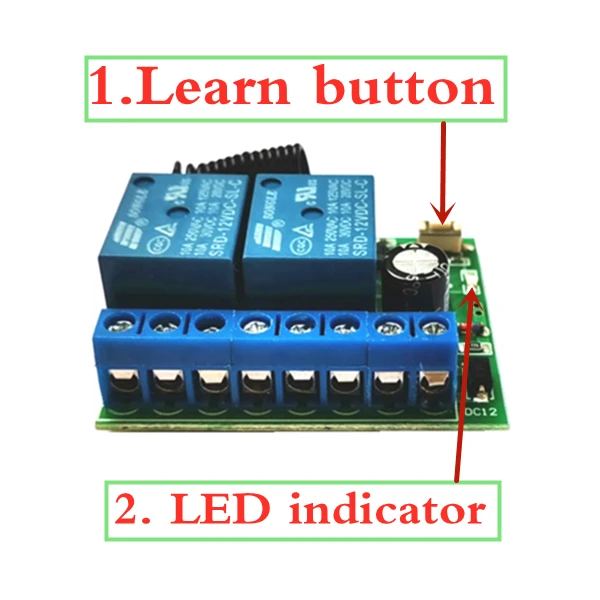

Как узнать и кодировать пульт дистанционного управления 4 кнопками (A, B.C.D) и 1 канальным приемником DC12V: Шаг 1: Очистите исходный код памяти в приемнике.Нажмите кнопку обучения на приемнике 8 раз, и светодиод мигает 5 раз.Код будет очищен.После очистки кода весь пульт больше не будет работать. Шаг 2: учитесь. Матч, программа 2 кнопки пультов и dc12в 2-канальный приемник. Имеет 3 режима: 1: Мгновенный режимНажмите кнопку «узнать» на приемнике один раз, чтобы перейти в режим настройки переключателя.Подождите, пока загорится светодиод.Нажмите кнопку дистанционного управления «А», и светодиод на плате приемника будет мигать, а затем гаснет.Обучения. Соответствие, кодирование полное.Нажмите кнопку «A» на пульте дистанционного управления, реле подключено (начать работать), отпустите кнопку «A» на пульте дистанционного управления, И реле отключено (перестанет работать). 2: режим самоблокировки:Дважды нажмите кнопку обучения на приемнике, чтобы перейти в режим настройки переключателя.Подождите, пока светодиод загоритсяНажмите кнопку дистанционного управления «B», и светодиод на плате приемника будет мигать, а затем гаснет.Обучения. Соответствие, кодирование полное.Нажмите кнопку дистанционного управления "B", реле подключено (начать работу), затем нажмите кнопку дистанционного управления "B", реле отключено (перестанет работать) 3. Режим блокировки:(A), снова очистите исходный код памяти в приемнике.Нажмите кнопку обучения на приемнике 8 раз, и светодиод мигает 5 раз. Код будет очищен.После очистки кода весь пульт больше не будет работать.(B) трижды нажмите кнопку «обучение» на приемнике. Введите режим настройки переключателя.Подождите, пока загорится светодиод.Нажмите кнопку дистанционного управления «A» и нажмите кнопку дистанционного управления «B». Светодиод на плате приемника будет мигать, а затем гаснет.Обучения. Соответствие, кодирование полное.Нажмите кнопку дистанционного управления «A», реле подключено (начать работать), затем нажмите кнопку дистанционного управления «B», реле отключено (перестанет работать)
