Макетная плата iCESugar-nano FPGA, RISC-V с открытым исходным кодом, стандартный разъем PMOD iCE40LP1k
Последнее обновление: 16.09.2024
Представление

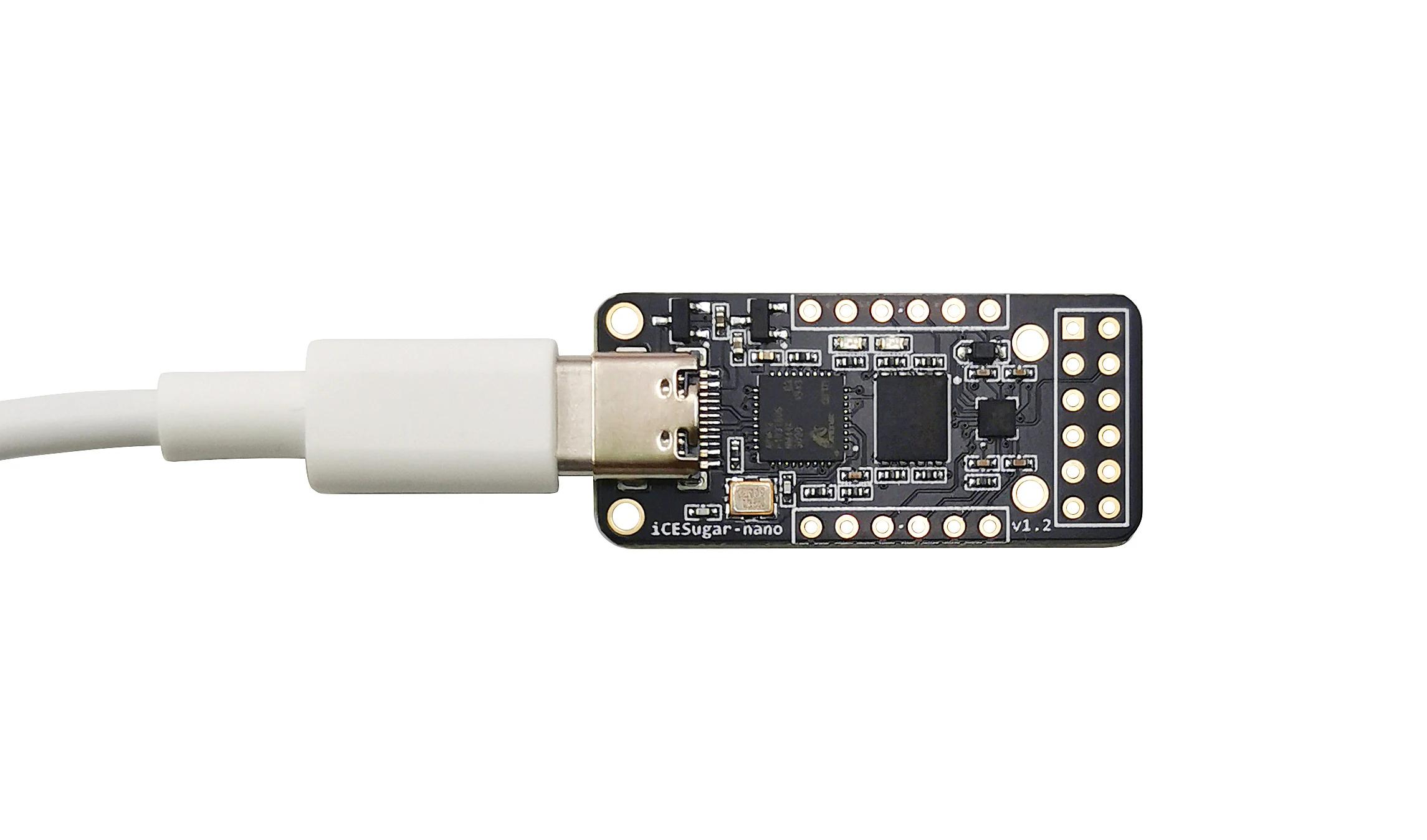

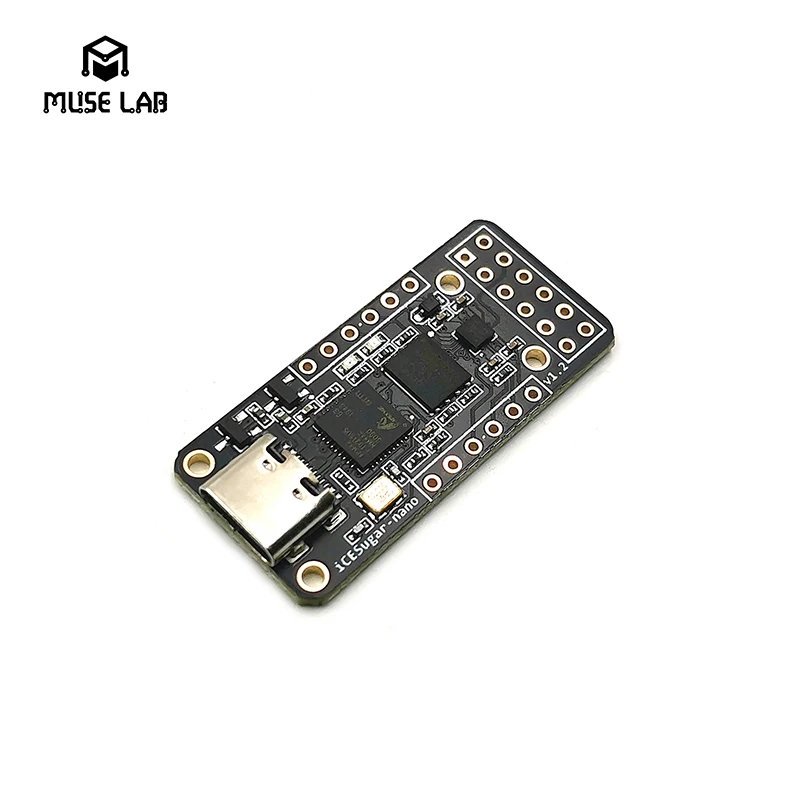

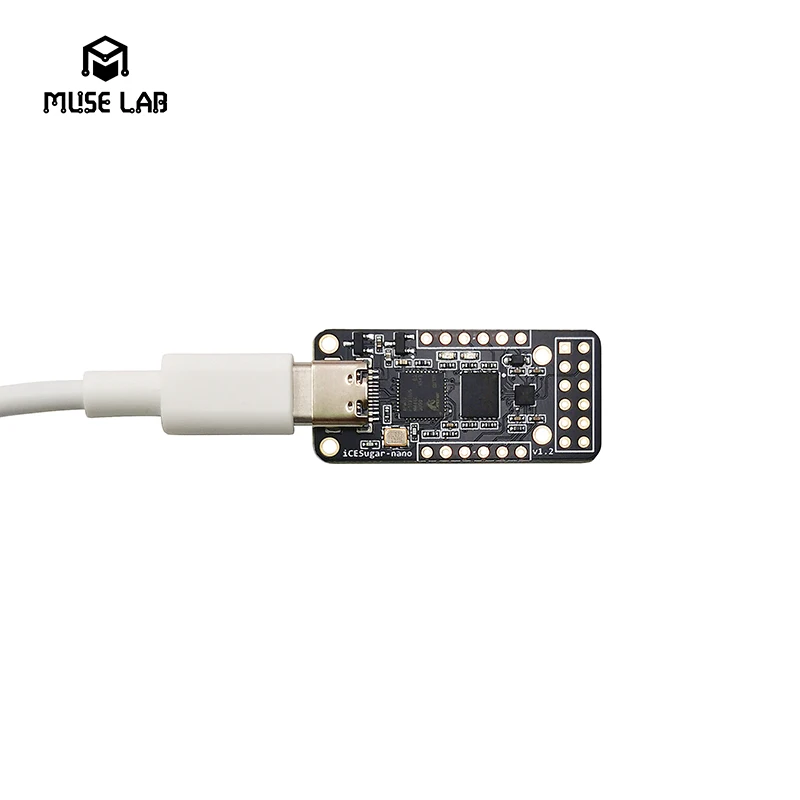

ICESugar-nano-это макетная плата FPGA с открытым исходным кодом, основанная на решетке iCE40LP1k-CM36, разработанной и изготовленной Muse Lab. Он полностью поддерживается цепью инструментов с открытым исходным кодом (yosys & nextpnr & icestorm). Все IOs имеют 3 стандартных разъема PMOD. Встроенный отладчик iCELink на основе ARM Mbed DAPLink поддерживает программирование перетаскивания. Вы можете просто перетащить bitstream FPGA в виртуальный диск для программирования. Кроме того, iCELink предоставляет Регулируемые часы с FPGA и дополнительный последовательный порт USB CDC для прямого подключения к FPGA. Всего с помощью одного кабеля TYPE-C вы можете начать разработку и тестирование платы.
Особенности

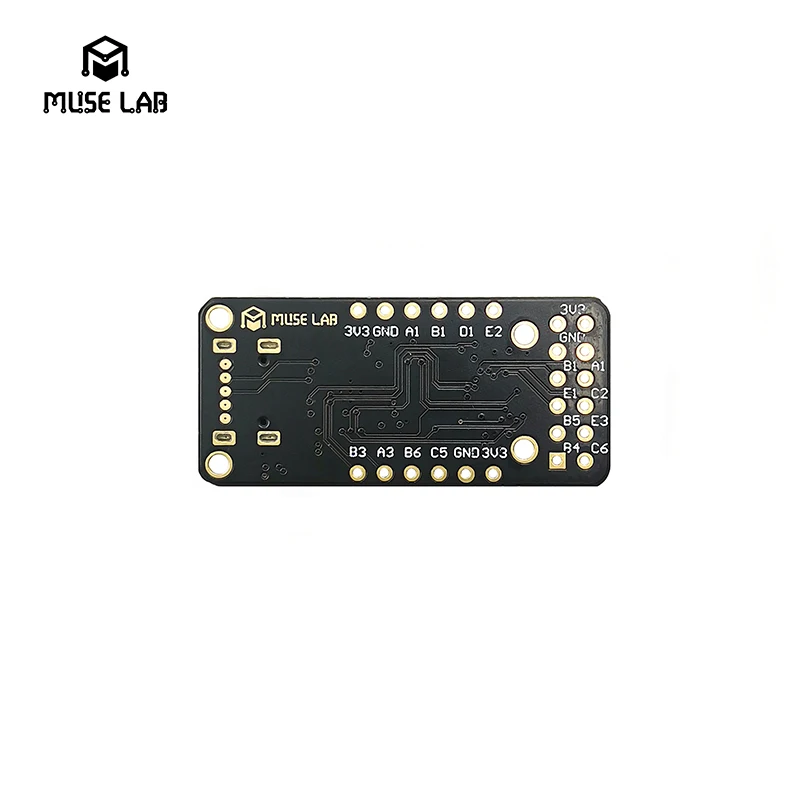

● Основной чип iCE40LP1k, 1280 LUT/8 КБ SRAM/PLL ● Встроенный отладчик iCELink, Поддержка программирования перетаскивания и последовательного порта USB CDC ● 14 доступных для использования IOs с одним 2*6 контактным разъемом PMOD и двумя 1*6 контактами разъемами PMOD ● Полностью Используйте цепочку инструментов с открытым исходным кодом для разработки ● Встроенная 2 МБ SPI-Flash W25Q16

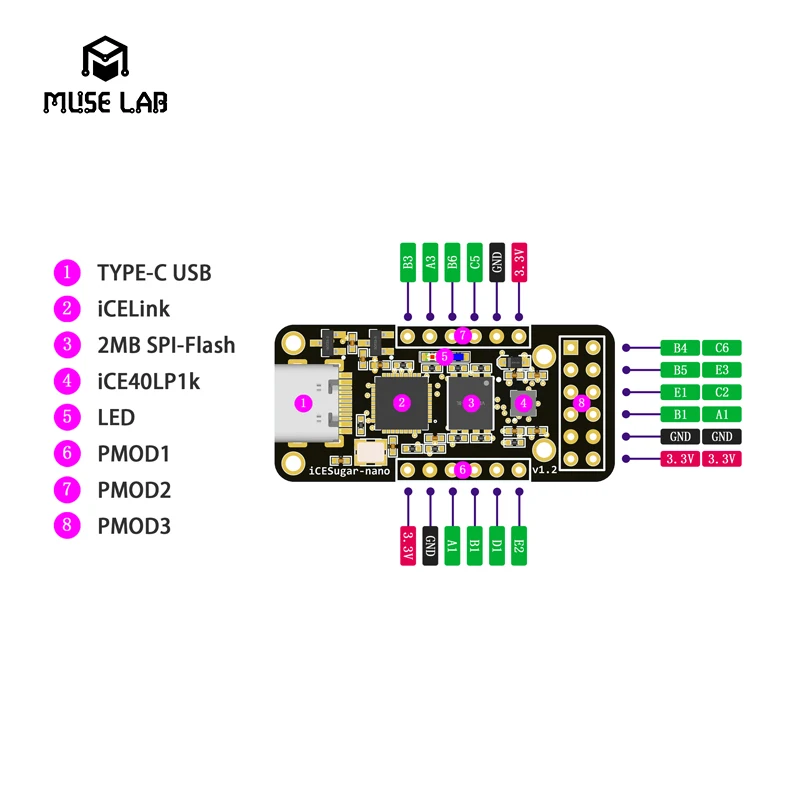

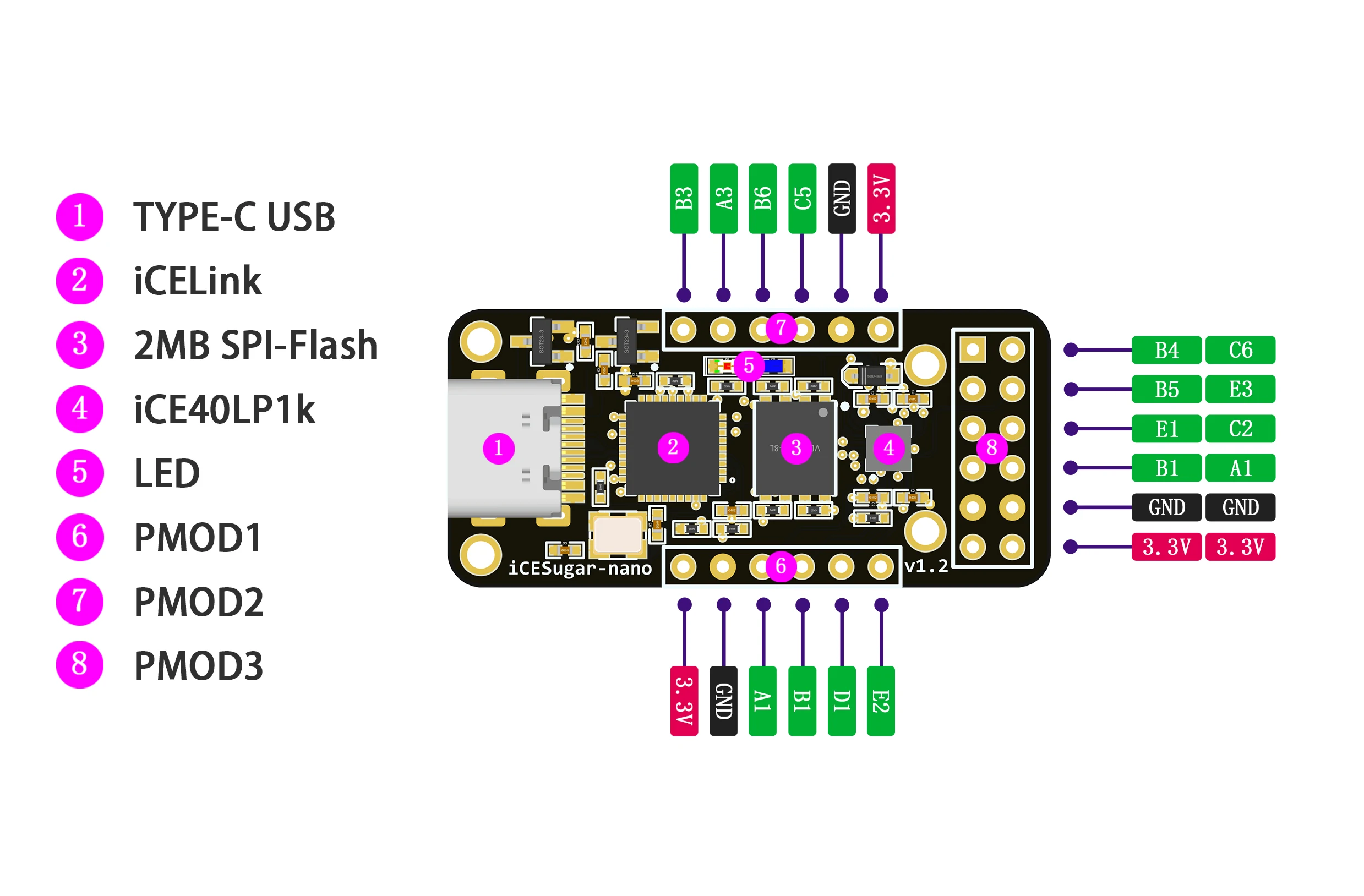

Схема

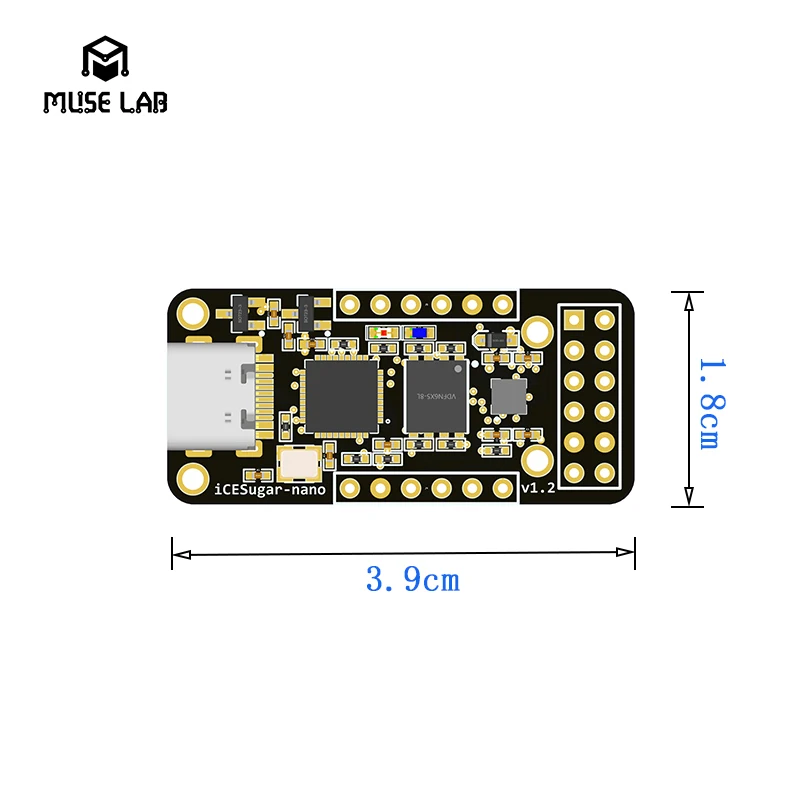

Параметры
Документация
● ICESugar-nano Repo Http://github.com/wuxx/icesugar-nano ● RTL цепь инструментов Http://www.clifford.at/icestorm/ ● Цепь инструментов прошивки Https://xpack.github.io/riscv-none-embed-gcc/install/ https://www.sifive.com/software ● Примеры Https://github.com/damdoy/ice40_ultraplus_examples Https://github.com/icebreaker-fpga/icebreaker-examples ● Спиналхдл Https://spinalhdl.github.io/SpinalDoc-RTD/SpinalHDL/Getting%20Started/index.html

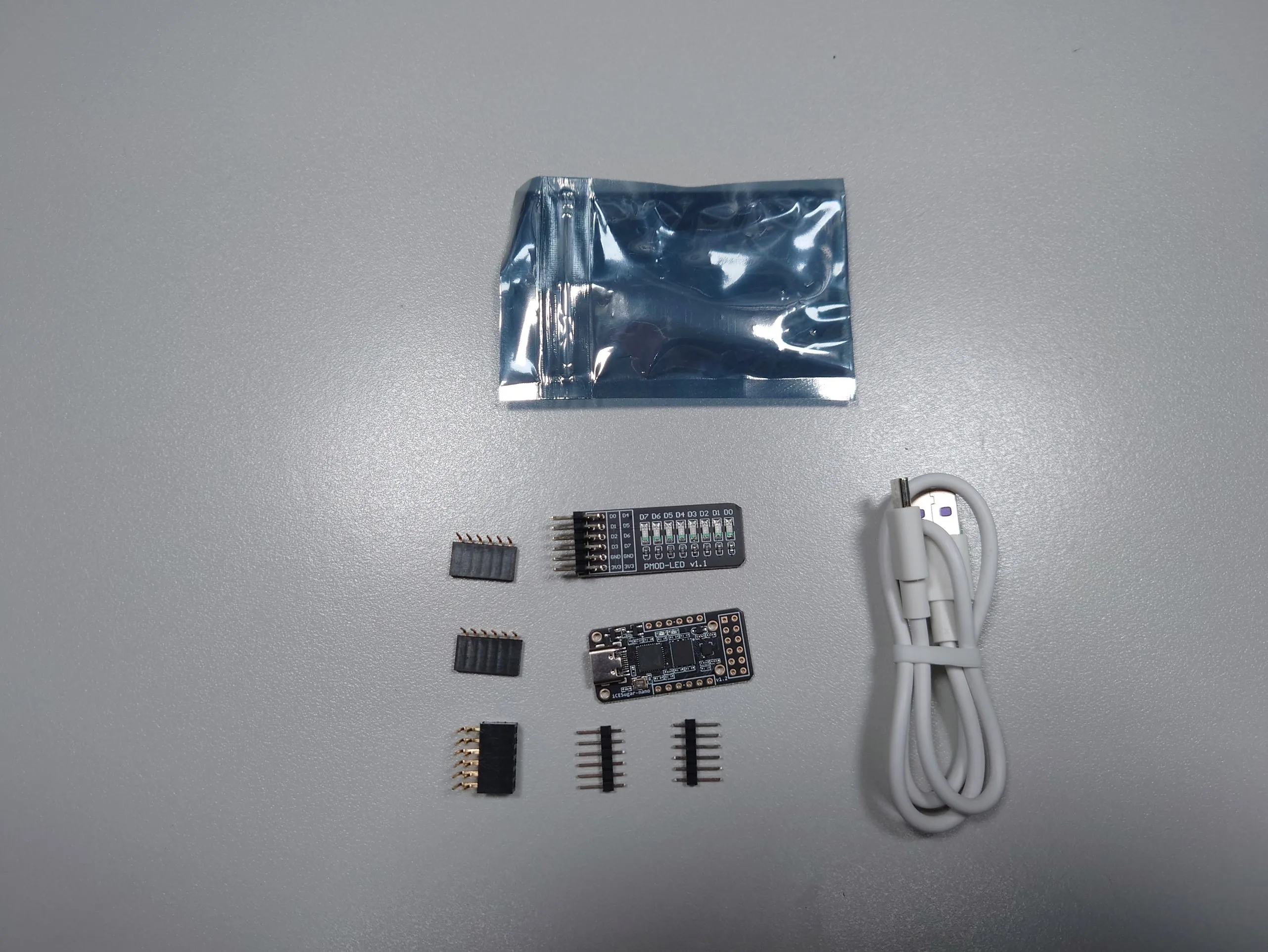

Список отгрузки
● Макетная плата iCESugar-nano * 1 ● Кабель TPYE-C * 1
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Нулевой
Отзывы покупателей
Страна: AU Bundle: FPGA and PMOD-LED Доставка: Standard Shipping 01.09.2021
Быстрая доставка, хорошо упаковано. Отличная макетная доска, программируется и отлично работает. Полезный IO config. Были запрограммированы на мигание янтарного светодиода. В комплекте usb-кабель, однако, имеет изогнутый контакт сбоку.
Страна: NL Bundle: FPGA and 4 PMOD Pack Доставка: Standard Shipping 09.08.2021
Платы очень высокого качества. Доставка была быстрой, и доски были упакованы очень хорошо!
M***n
Страна: AU Bundle: FPGA and 4 PMOD Pack Доставка: Standard Shipping 08.11.2021
Быстрая доставка Отличная упаковка и качество превосходное соотношение цены и качества
A***r
Страна: DE Bundle: iCESugar-nano Доставка: Standard Shipping 26.11.2021
Perfekt доставка, а также продукт высокого качества!
P***v
Страна: HU Bundle: iCESugar-nano Доставка: Standard Shipping 03.02.2022

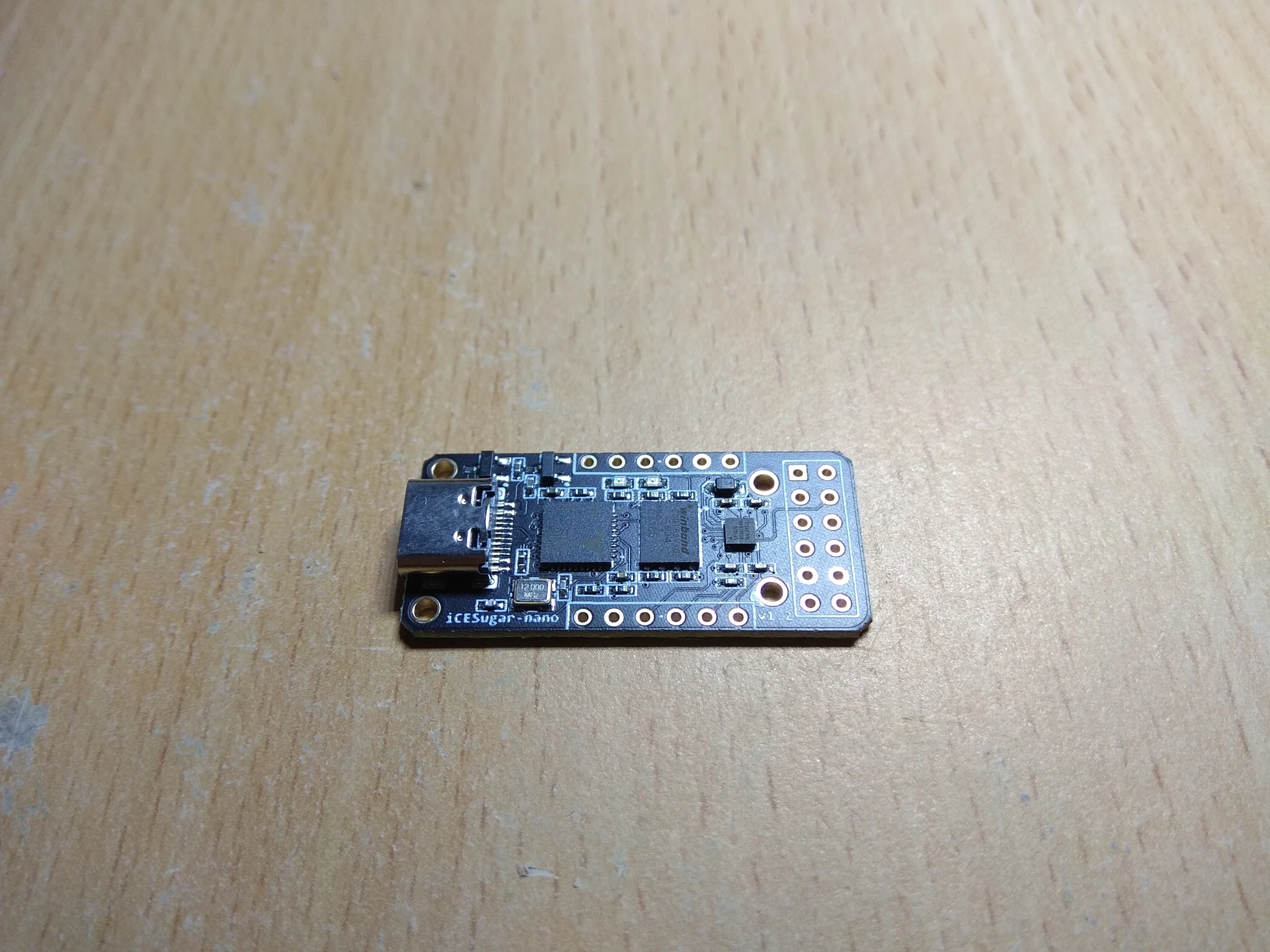

Маленькое, очень удобное устройство. Очень легко загрузить битстрики на FPGA: вы можете просто копировать их на устройство массового хранения, которое доступно при подключении к компьютеру. Я протестировал его с помощью демонстрационных бистриков, и он хорошо работает.
