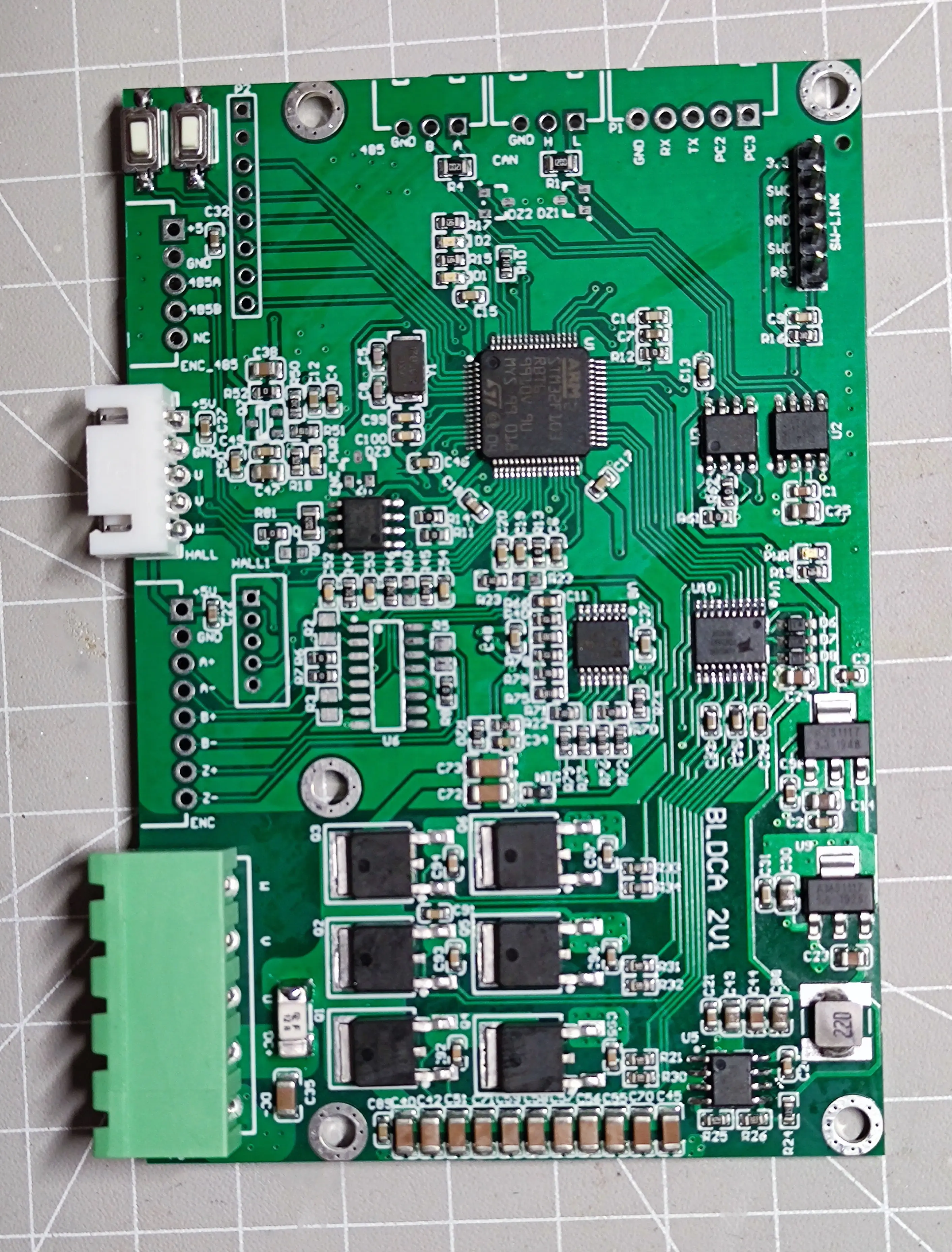

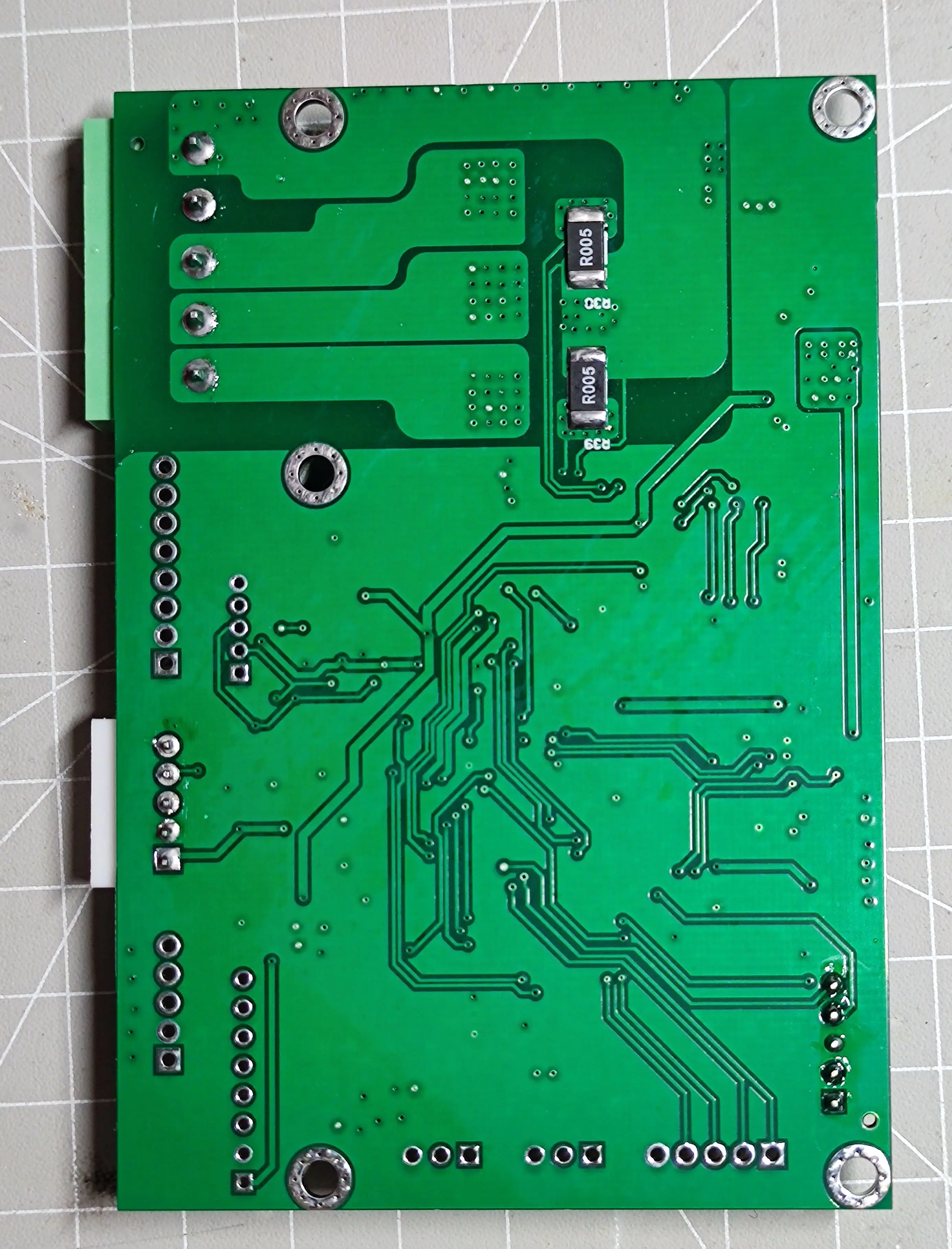

STM32 бесщеточный двигатель постоянного тока BLDC макетная плата
Напряжение: 12 ~ 36 В постоянного тока
Номинальный ток: 5A (Добавьте радиатор в reach8A)
Поддержка доступа к сигналу
Резервирование andrs485интерфейс, удобный для более позднего обновления и разработки
UseSTM32F103RBT6master контроль, алгоритм векторного управления, депо неправильного двигателя
Поддержка исходного кода программы:
1. Векторное управление с открытым циклом: Нет необходимости в подключении сигнала, просто подключите к двигателю, V, W,Realizable0 ~ 500rpmLow speed operation. (Недостаток: теплотворная способность двигателя относительно велика)
2. Управление замкнутым циклом скорости: необходимо выбрать сигнал в гору, скорость работы 120 ~ 3000 об/мин (удельная Максимальная рабочая скорость зависит от характеристик двигателя и напряжения питания), недостатки без управления замкнутым циклом, PID скорость замкнутая петля, Отрегулируйте ток автоматически в соответствии с нагрузкой.
3. Управление замкнутым контуром положения: необходимо выбрать сигнал в гору, может быть реализован грубый контроль положения (будут некоторые проблемы при срабатывании 30 ~ 90 погрешностей),PIDspeed, замкнутая петля положения, отрегулируйте ток автоматически в соответствии с нагрузкой.
Схема providePDFVersion
Будьте внимательны: подходит для людей с определенной способностью развития, чтобы купить
Поскольку он содержит чертеж и код программы, после продажи товар не может быть возвращен, если у вас есть какие-либо вопросы, пожалуйста, заранее подтвердите в службе поддержки клиентов
