Техническая спецификация
Модуль тюнера: DVB-T EN300 744/DVB-T2 EN302 755 V1.3.1 стандарт
ВЧ-вход: УВЧ: 470 МГц ~ 862 МГц УКВ: 174 МГц ~ 230 МГц
Входное сопротивление: 75 Ом
Уровень сигнала: -80 дБм ~-10 дБм
Тип разъема: клемма типа SMA
Ширина полосы канала: 6 м/7 м/8 м
Размер БПФ: 1K,2K,4K,8K (нормальный), 8K (расширенный), 16K (нормальный),
16K (расширенный), 32K (нормальный) и 32K (расширенный)
Модуляция: QPSK, 16QAM, 64QAM,128QAM,256QAM
Защитный интервал: 1/128,1/32, 1/16, 19/256,1/8,19/128, 1/4
Рисунок пилота: PP1 до PP7
Тип Servic: Поддержка как одного PLP (режим A), так и нескольких PLP (Режим B)
Поддержка одночастотной сети (SFN) в соответствии с ETSI TS
101191[6]
Транспортный поток: MPEG-4AVC/H.264 HP @ L4,MPEG-2 MP @ HL/ML
HEVC (H.265)
Соотношение сторон видео: 4:3/16:9
Видеосистема: PAL/NTSC
Видеовыход: 1 ± 0,3 В
Разрешение видео HD Разрешение: 720*576 @ 25fps/720*480 @ 30fps/HD
1920 × 1080P/1920 × 1080i
Аудио декодер: MPEG-2/HE_AAC(DD/DD + опционально)
Аудиоканал: R/L/ST
Аудиовыход: 1Vpp

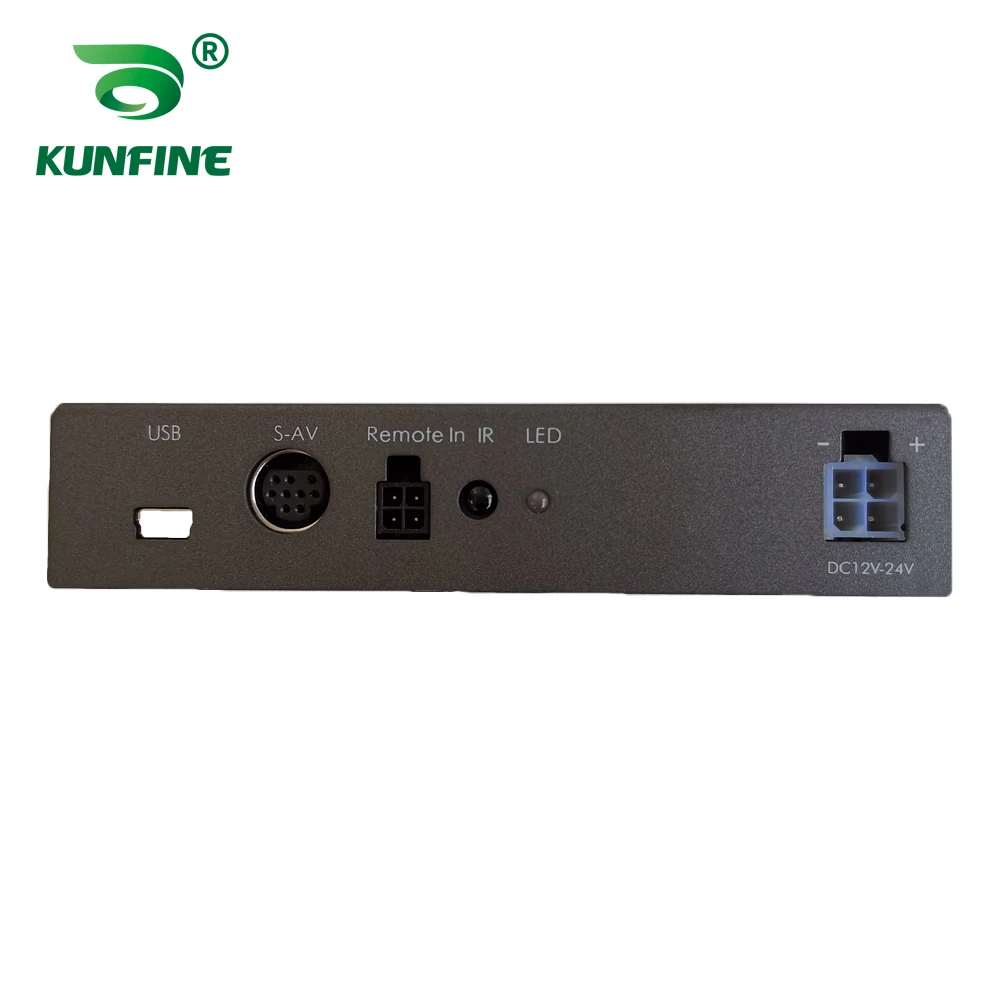

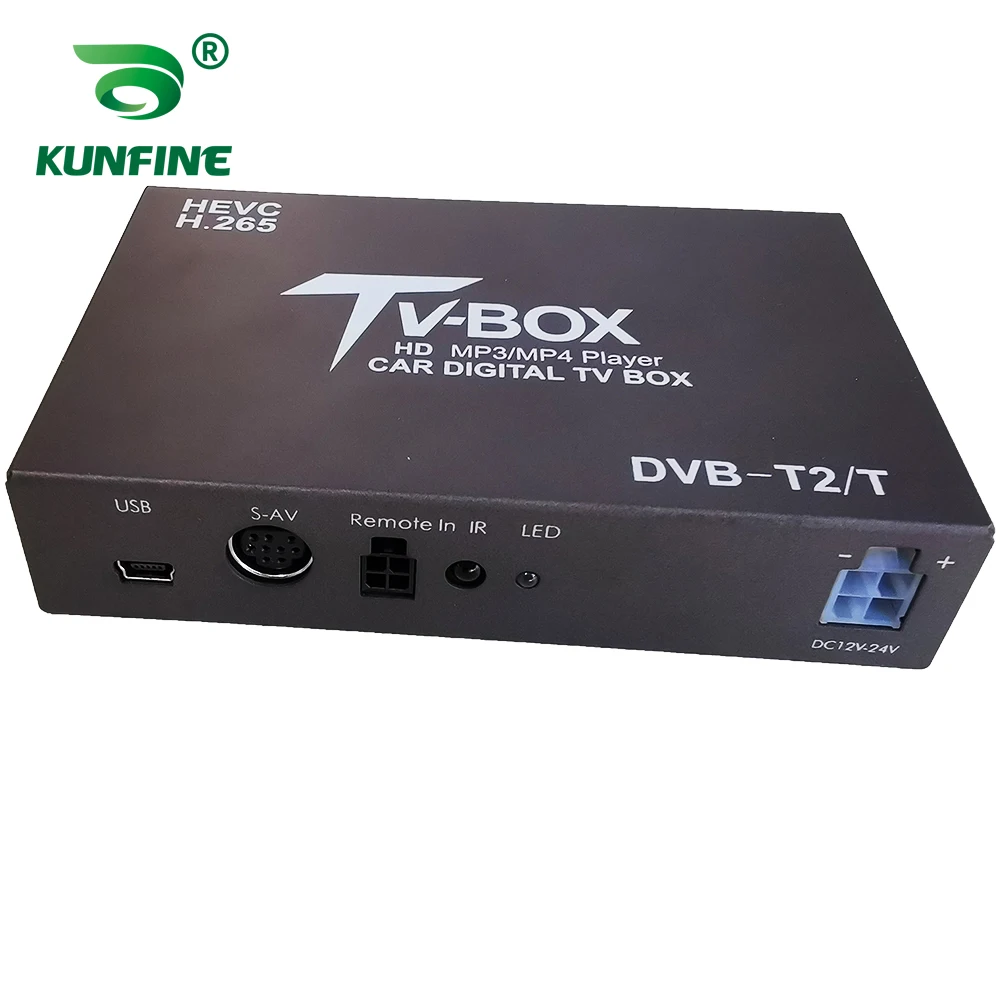

Кабель питания и Jack: 4pin:
1. DC + 12 ~ 24V вход
2. ACC
3. GND
4.NC
ИК-удлинитель: для ИК-удлинителя

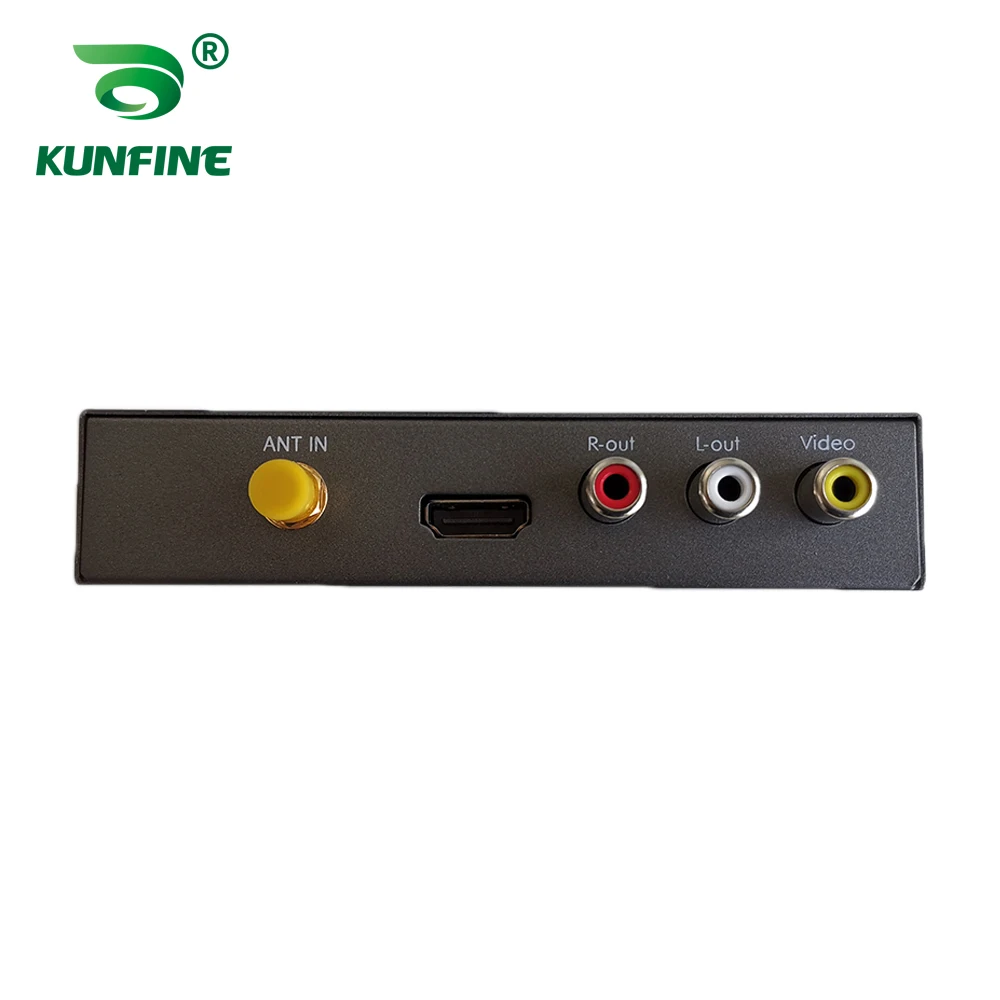

A/V выход Jack: видео RCA Jack× 1,Audiop RCA Jack(R/L) × 2
Обновленный и мультимедийный порт: USB
S-AV разъем:
1. Входное гнездо: видео RCA Jack× 1, аудио RCA Jack (R/L)× 1
2. Выход Jack: видео RCA Jack× 2
Входной разъем ANT1: мама типа SMA
Рабочая температура: -10 ℃ ~ + 70 ℃
Температура хранения: -40 ℃ ~ + 70 ℃
Питание: DC + 10V ~ 24V ± 10%
Потребляемая мощность: работает: 4,5 Вт макс.
Режим ожидания: <0,25 Вт
