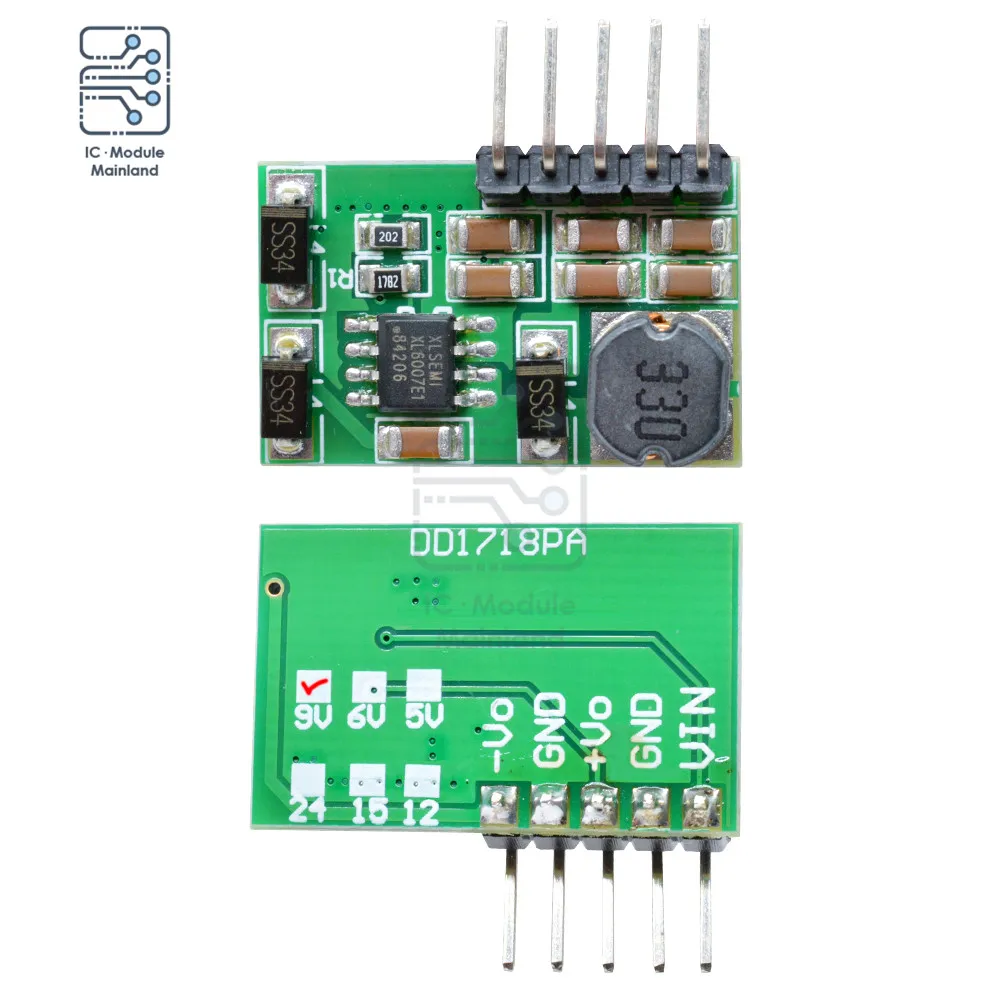

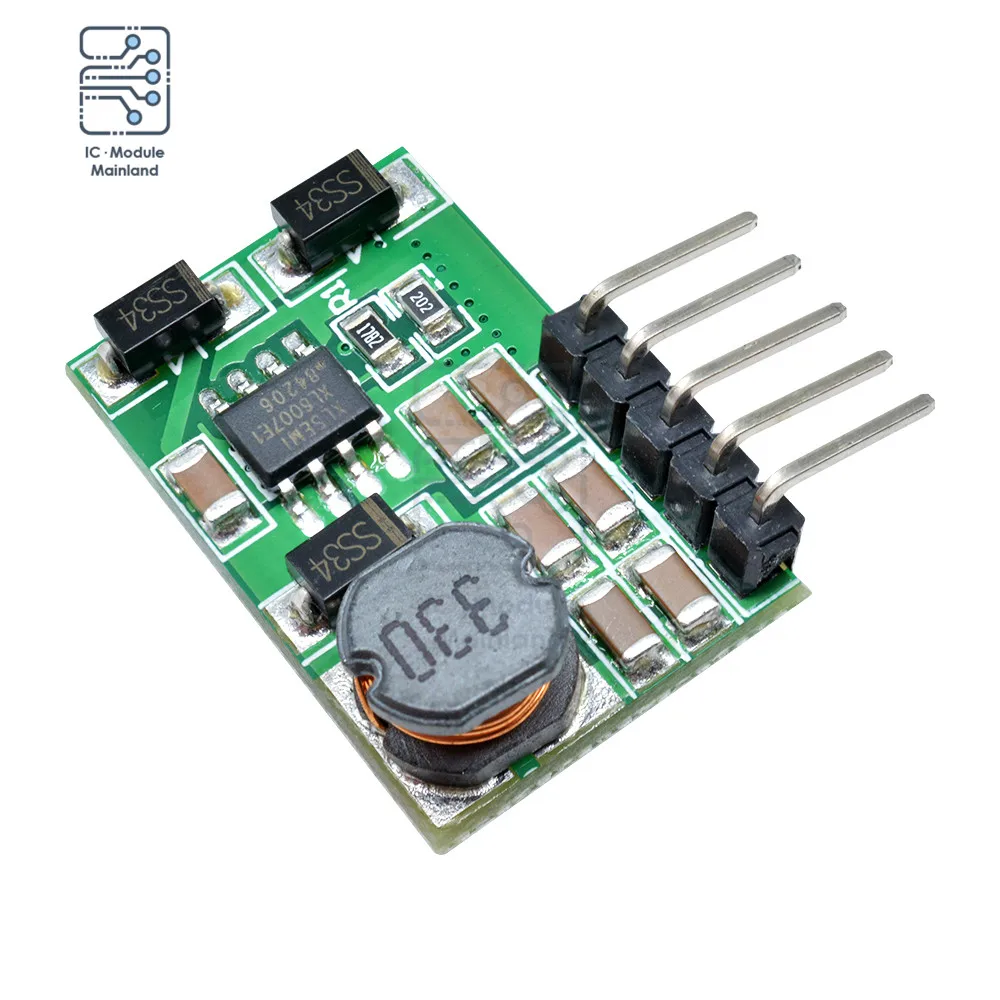

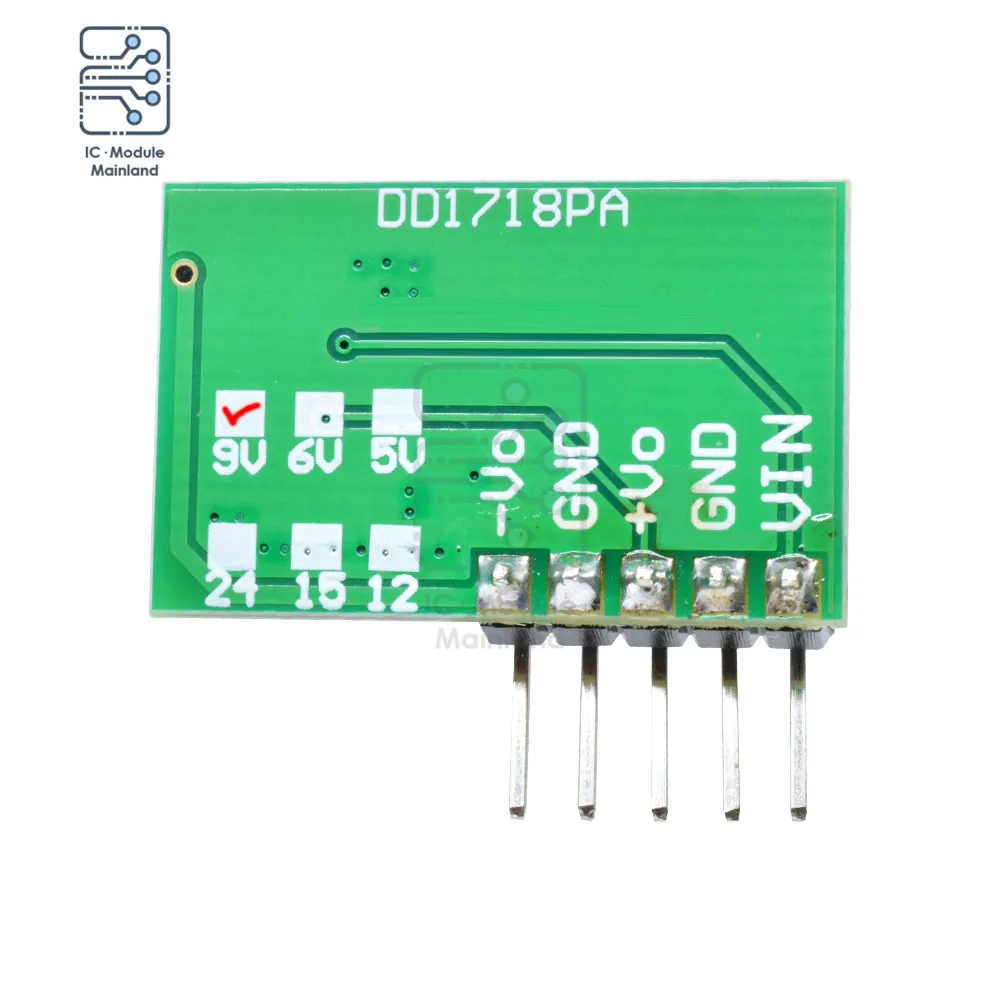

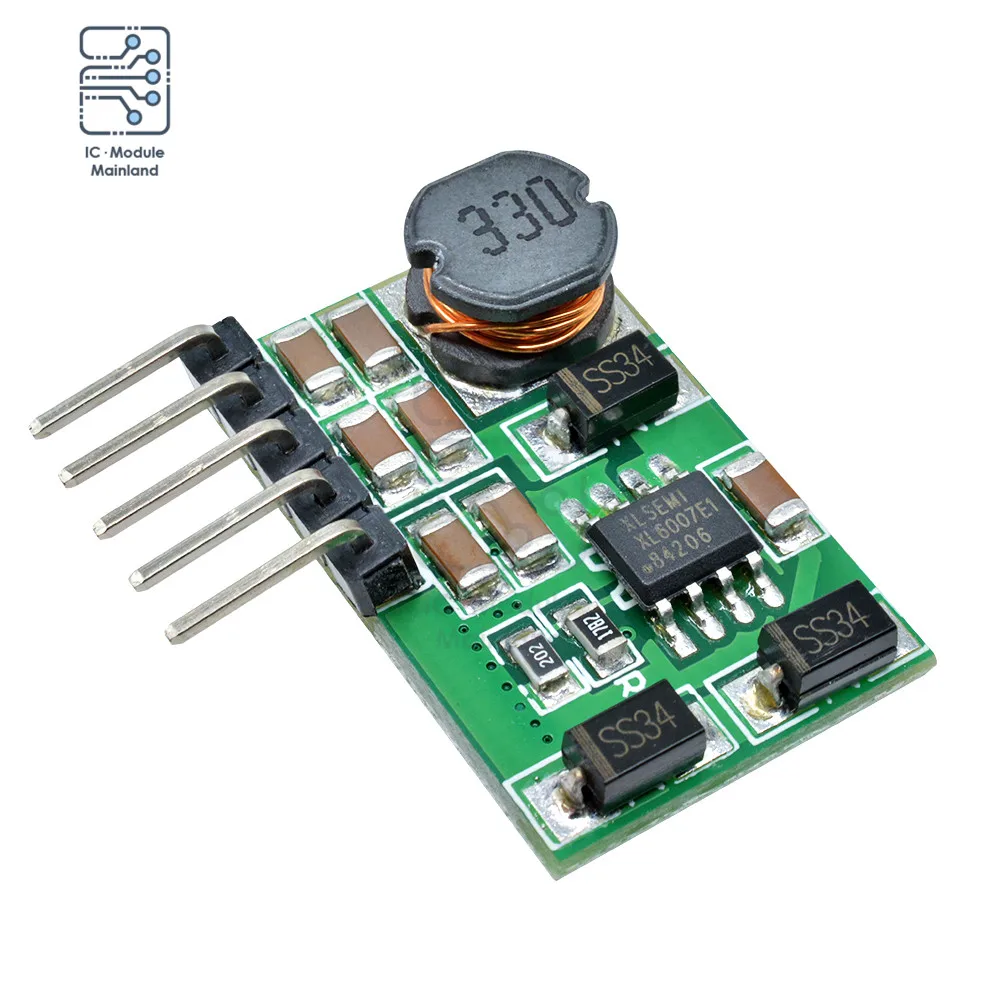

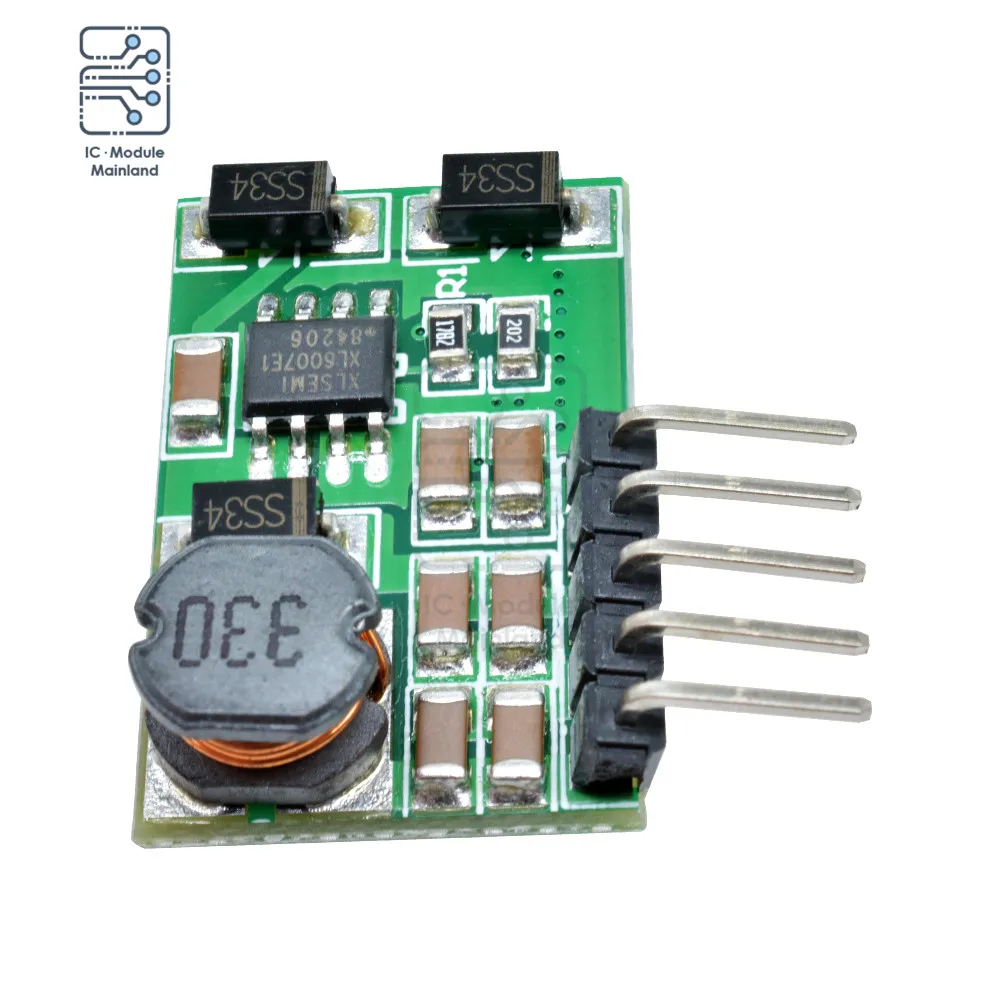

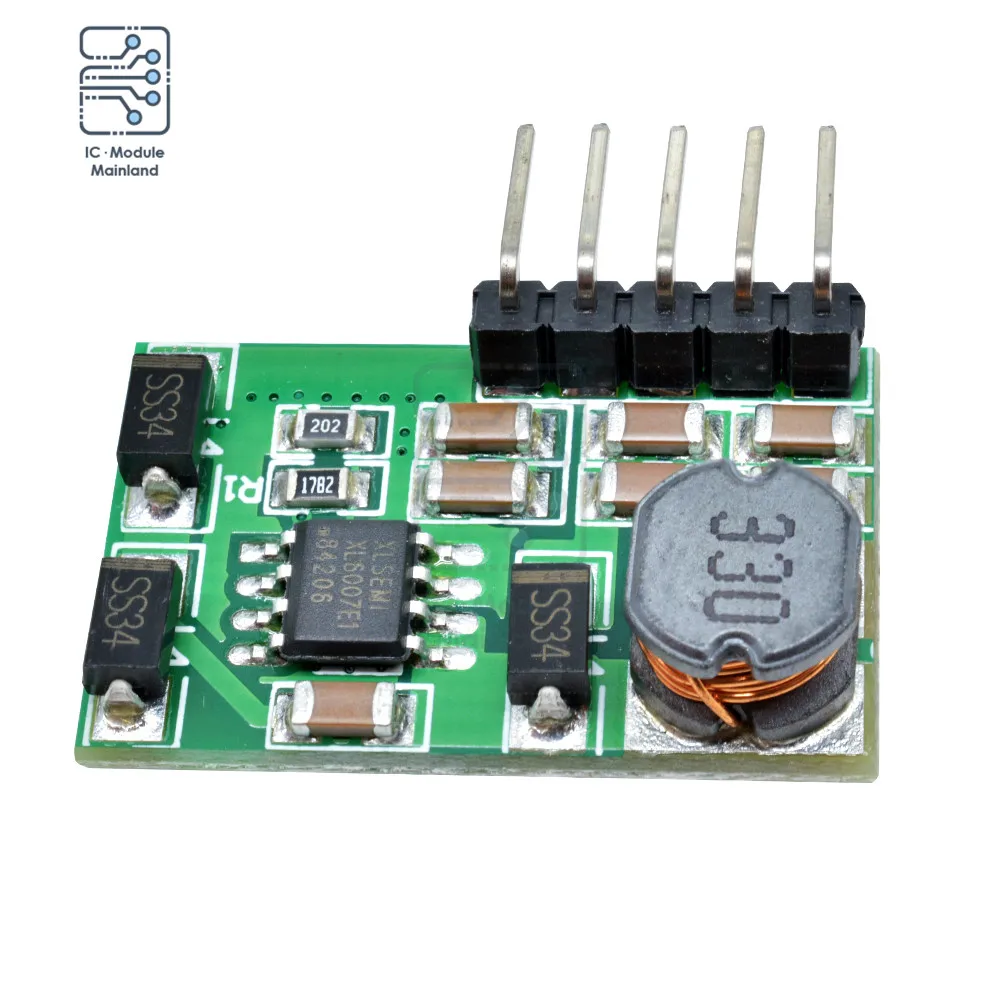

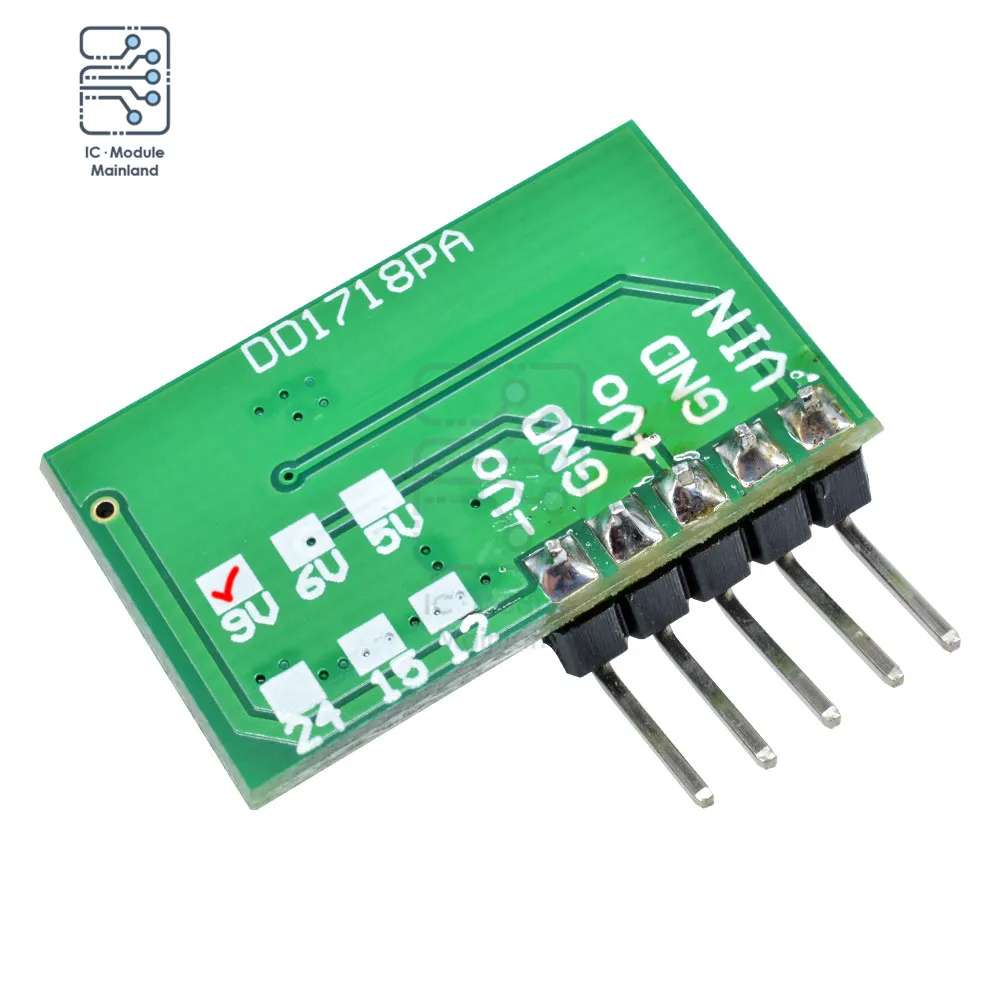

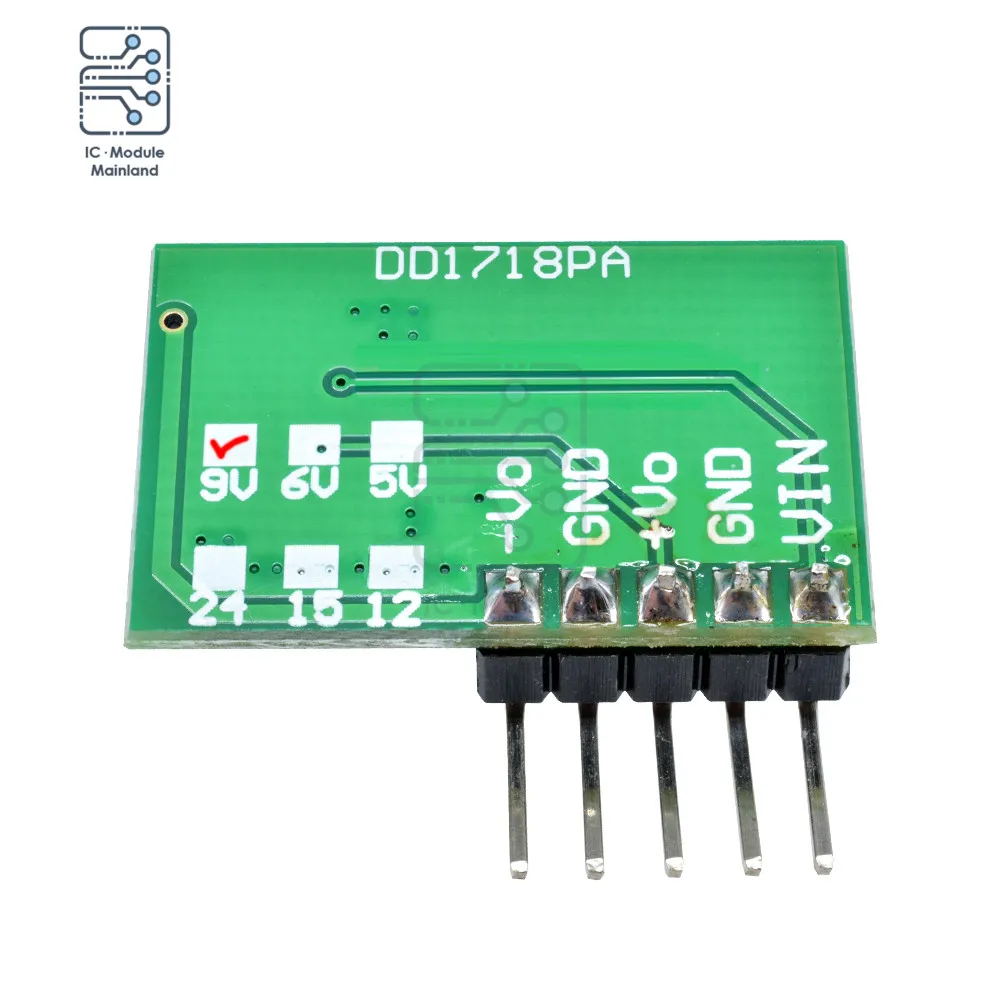

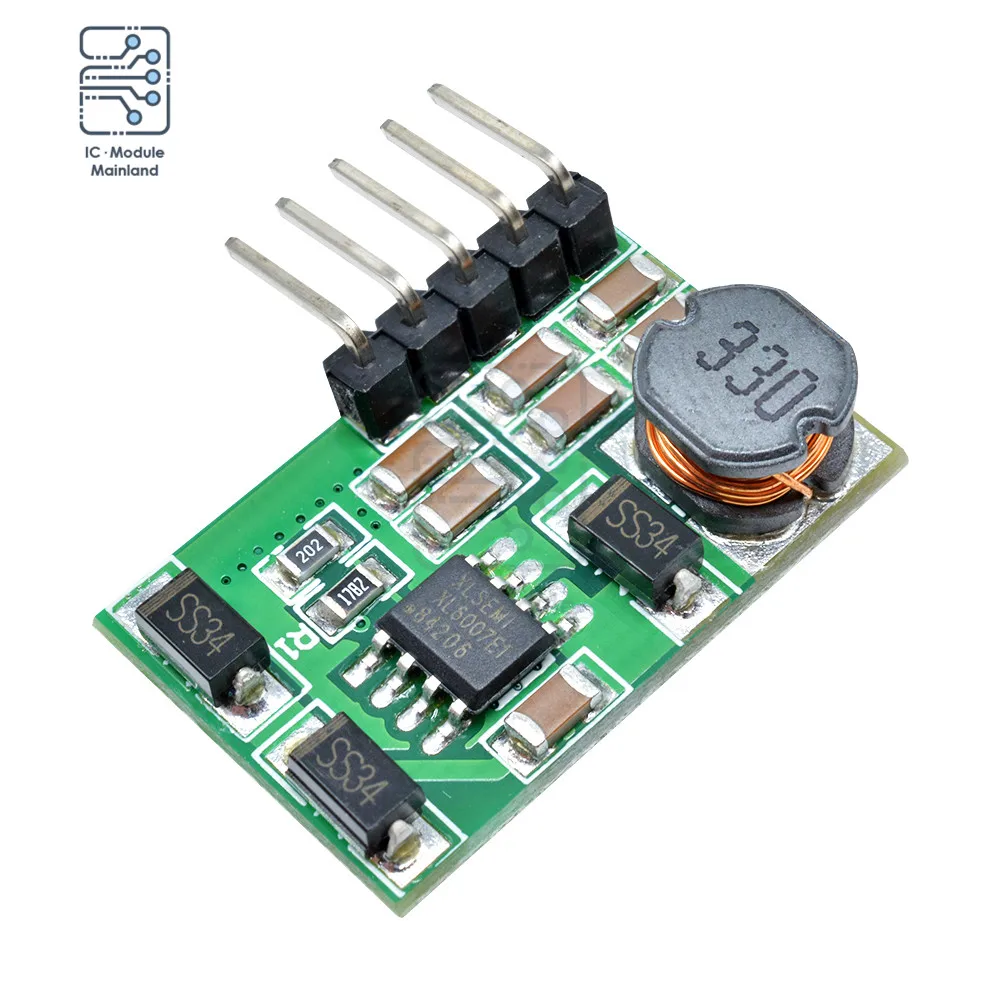

DD1718PA с контактами 3-18 в, поворачивается в положительный и отрицательный 5 В, 6 в, 9 В, 12 В, 15 В, 24 В постоянного тока, повышающий преобразователь постоянного тока, модуль питания

DD1718PA с контактами 3-18 в поворот к положительному и отрицательному 5 в 6 в 9 в 12 В 15 в 24 В постоянного тока повышающий преобразователь блок питания

Описание:

± 5V:

Вход напряжение DC 3 ~ 4,5 V, выход постоянного тока ± 5 вольт постоянного тока (отклонение составляет ± 5%)

Максимальный входной ток 2A

Максимальный выходной ток: + Vo-1A,-Vo-200 мА

± 6 в:

Входное напряжение постоянного тока 3 ~ 5 В, выход постоянного тока ± 6 в (отклонение ± 5%)

Максимальный входной ток 2A

Максимальный выходной ток: + Vo-1A,-Vo-200 мА

± 9 в:

Вход напряжение DC 3,3 ~ 8В, выход постоянного тока ± 9 (отклонение составляет ± 4%)

Максимальный входной ток 1.8A

Максимальный выходной ток: + Vo-800 мА,-Vo-180 мА

± 12 в:

Вход напряжение DC 3,3 ~ 11V, выход постоянного тока ± 12 (отклонение составляет ± 4%)

Максимальный входной ток 1.8A

Максимальный выходной ток: + Vo-700 мА,-Vo-150 мА

± 15 в:

Вход напряжение DC 3,3 ~ 13V Выход постоянного тока ± 15 (отклонение составляет ± 4%)

Максимальный входной ток 1.8A

Максимальный выходной ток: + Vo-600 мА,-Vo-120 мА

± 24 в:

Вход напряжение DC 3,6 ~ 18В, выход постоянного тока ± 24 (отклонение составляет ± 4%)

Максимальный входной ток 1.8A

Максимальный выходной ток: + Vo-400 мА,-Vo-100 мА

Ток покоя: 3-4 мА

DC повышающий модуль преобразователя Рабочая частота 400 кГц.

Диапазон рабочих температур: -40 ~ + 125 градусов Цельсия

Диапазон температур хранения: -65 ~ + 150 градусов Цельсия

2,54 мм булавки шаг, для MCU макетная плата макет на ощупь.

Размер: 25x16,3x6,6 мм

Вес: со штифтовым соединением, с 3,4g, нет окна для ввода пин 3g

Внутренняя оптимизация мощности MOSFET

Высокая Эффективность до 90%

Встроенная компенсация частоты

Встроенная функция мягкого пуска

Встроенная функция теплового отключения

Встроенная функция ограничения тока

Примечание:

1 из-за частичного давления диода напряжение-Vo ниже + Vo

2 для того, чтобы получить более стабильное напряжение, рекомендуется, чтобы выход превышал 15 мА

3 -Vo не может использоваться отдельно, или нет выхода напряжения. Но вы можете просто использовать + Vo

Применение:

ADC/DAC/операционный усилитель

RS232 RS485 RS422 автобус

Аудио оборудование

Источник питания ЖК-дисплея

Измерительное оборудование

Плата MCU

Мощность двигателя

Измерительный мультиметр

Wifi/роутер/Ethernet устройства

Внимание:

Это модуль преобразователя напряжения постоянного тока, необходимо отметить при использовании:

1 Входное напряжение не может быть больше максимального входного диапазона

2 выходная мощность не может быть больше максимальной нагрузки в течение длительного времени

3. Входная мощность должна быть больше, чем выходная мощность, потому что потребление энергии самого модуля
