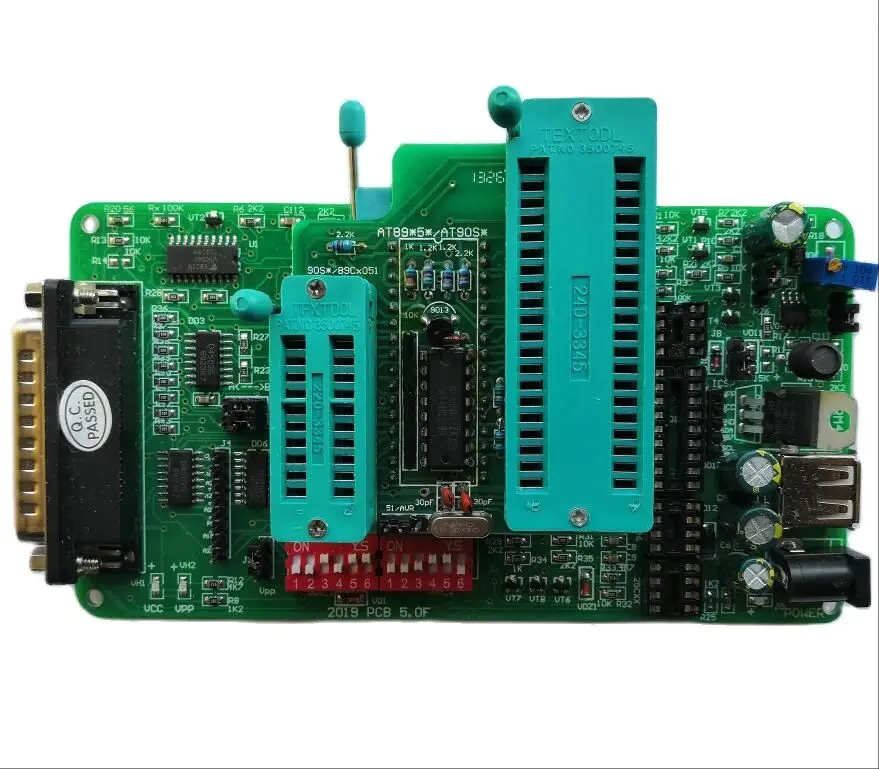

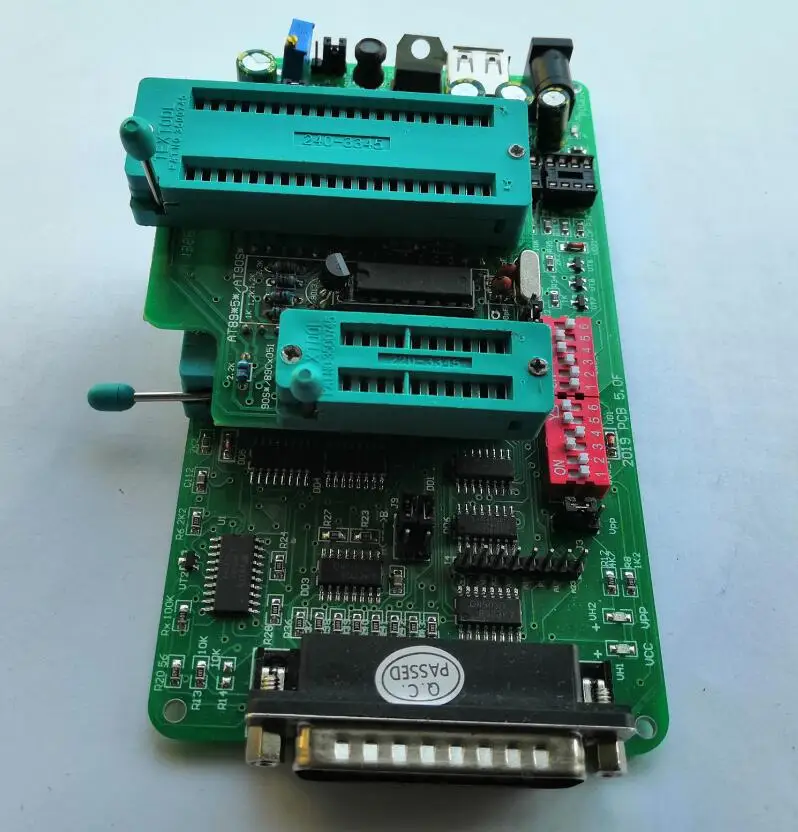

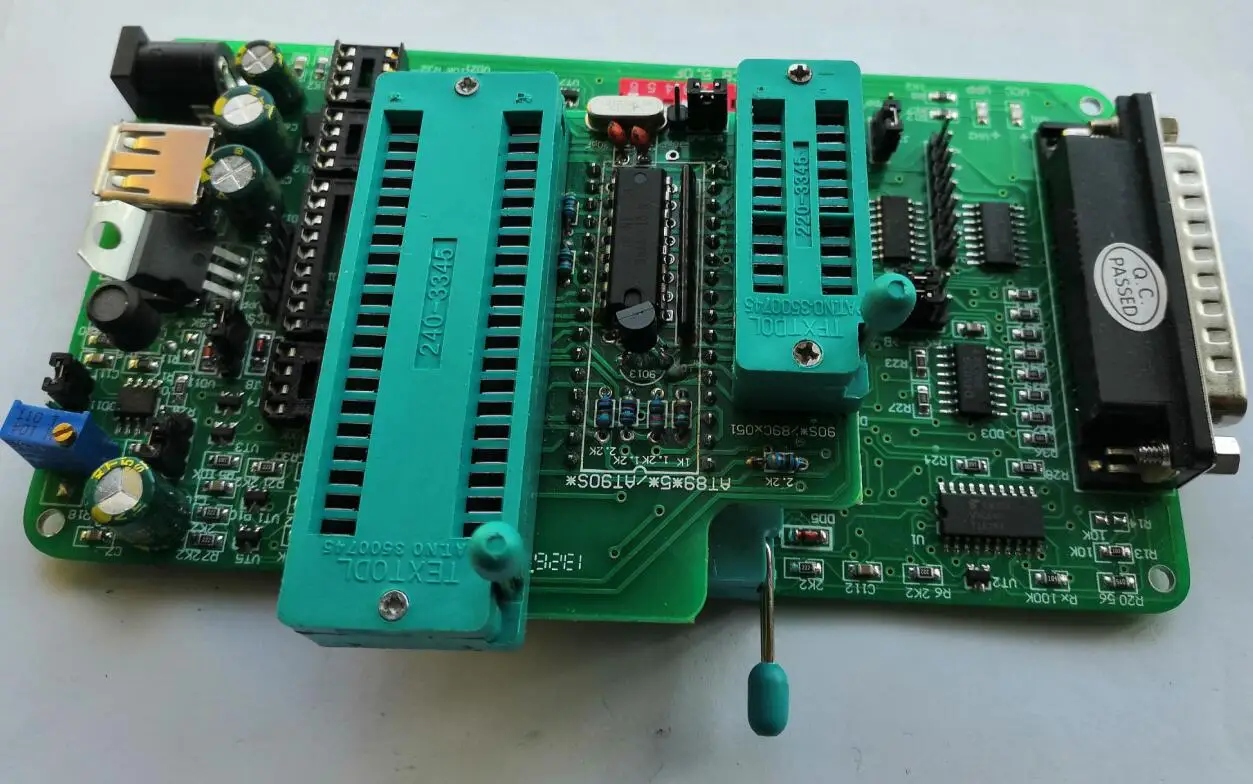

Новый программатор PCB5.0E willem Universal EPROM pic flash mpu + адаптер MCS-51 AVR

Мы являемся официальной зарегистрированной компанией

И может предоставить вам лучший сервис.

Пожалуйста, посмотрите мои другие товары в нашем магазине

Описание оборудования:Программный аппаратный дизайн основан на PCB5.0Используйте usb-порт ПК или адаптер питания 9-12 В AC/DC в качестве источника питанияVPP votage может регулироваться непрерывно, это важно для программирования некоторых чипов!Лучше всего для обновления и ремонта материнской платы ПК и карты addon BIOS.Встроенный флеш-накопитель PLCC32 и встроенный концентратор/разъем LPC PLCC32 на основной плате!Поддержка чипов (EPROM, EEPROM, FLASH, I2C,PIC, MCS-51,AVR, 93Cxx, ISP)Стандартная посылка включает в себя:1. Одна двойная мощность EPROM программатор pcb5.0 основная плата

2. DB25 параллельный кабель3. Кабель питания USB4. После того, как вы получите посылка, мы отправим программатор по электронной почте иРуководство на английском языке от интернета до вас, поддержка программного обеспечения 98 / ME/NT / 2000 / XP /WIN7 32 бит5.Адаптер MCS-51 / AVR + PLCC44

Поддержка: Atmel AT89Cxx (MCS-51) адаптер 32pin на MCS-51

Atmel Auto Setect : AT89C51/52/55 , AT89LV51/52/55

AT89S8252 (8K + 2K) AT89S53 , AT89LS8252 , AT89LS53

AT89C1051, AT89C2051, AT89C4051 (20pin) , AT89C51RC (32KB)

AT89C55WD, (6,2 V) SST89C54/58 , SI89C52

IntelAuto elect : i87C51, i87C51FA , i87C51FB

I8xC51 i8xC52 , i8xC54 , i8xC58 (tWP = 100uS * 25 импульсов)

Atmel AVR 8 бит RISC AT90Sxxx (параллельное программирование) адаптер 32pin к MCS-51

(Чтение, запись, стирание, проверка, проверка, блокировка, предохранители) [флэш-память/EEPROM]

AT90S1200 , AT90S2313 , 90S2333 , 90S4433 , 90S4414 , 90S8515

90S4434 , 90S8535 ссылка AT90S2313 pinПримечание: Этот программист должен иметь параллельный порт на вашем ПК

Список поддерживаемых чипов

EPROM (на основной плате)

27C64, 27C128, 27C256, 27C512, 27C010, 27C020, 27C040,27C1001M27C1001, M27C2001, M27C400127C080 (A19), M27C801, M87C2572716(Vpp25V),27322764, 27128, 27256, 27512, 27010,Vpp12.5V или Vpp21V

EEPROM (на основной плате)

28C65,28C64, 28C128, 28C256,28C512, 28C010, 28C020, 28C040M28C16A/17A (DIP28)(Адаптер или Перемычка) 28C16,XLS2816 (DIP24)

Флэш-память (на основной плате)

28F64, 28F128, 28F256, 28F512,28F010, 28F020MX26C1000, MX26C2000, MX28F1000, MX28F2000Am28F256A, Am28F512A, Am28F010A, Am28F020A (новая команда erase/prog.)-- Intel ---I28F001BX, 28F004, 28F008, 28F016

Флэш-память (Dip на основной плате, plcc32 нужен адаптер для pcb3.0 , pcb5.0 не нужен адаптер)

29F64, 29F128, 29F256, 29F512,29F010, 29F020, 29F040, 29F08029F001,29F002, 29F004, 29F008, 29F016, 29F032

Серия (I2C) EEPROM24Cxx (на основной плате)

24C02,24C04,24C08,24C16, 85C72, 85C82, 85C92--- Страница записи ----24C32,24C64,24C128,24C256,24C512

Микропровод EEPROM(На основной плате)

<------ Данные 8 бит ----->(Pin 6 ->ORG. [Схема подключения к GND])93C06, 93C46, 93LC46, 93C56, 93C57,93C66, 93C76, 93C86 (8bit), AT59C11, AT59C22, AT59C13CAT35C102, CAT35C104, CAT35C108 (pullup pin7)<------ Данные 16 бит------> (Pin 6 ->NC [без подключения])93C06A ,93C46X,93C56,93C66,93C76,93C86 (NS)

Микрочип PIC

16C84 , 16F84 ,16F84A , 16F627/16F62812C508/A , 12C509/A , 12CE518 , 12CE519 , 16C50516C620 , 16C621 , 16C622 , 16CE623 , 16CE624 , 16CE625 , 16C710/711--- Через разъем ICSP (вам нужен дополнительный адаптер PIC, чтобы запрограммировать эти новые фотографии) ----16F870 , 16F871 , 16F872 , 16F873 , 16F874 , 16F876 , 16F877 PIC16F873A , PIC16F874A , PIC16F876A , PIC16F877A-Добавить микрочип 14 битPIC12F629 , PIC12F675 , PIC16F630 , PIC16F676 , PIC12F635 , PIC12F683 , PIC16F636 , PIC16F684 , PIC16F688PIC16F72/73/74/76/77 , PIC16F737/747/767/777 , PIC16F87/88 , rfPIC12F675x , PIC16F785/PS200 , PIC16F716-Добавить микрочип 14 бит, 12 бит OTPPIC12C671 , PIC12C672 , PIC12CE673 , PIC12CE674PIC16C61/71 , PIC16C62/64/65/73 , PIC16C62A/62B/62C/63/63A/64A/65A/65B/66/67PIC16C72/72A/73A/74A/74B/76/77 , PIC16C620/620A/621/621A/622/622APIC16CE/623/624/625 , PIC16C710/711/712/716 , PIC16C773/774 , PIC16C745/765/923/924 , PIC16C925/926PIC16C554/556/557/558 , PIC16C432/433 , PIC16C717/770/771/781/782-Добавить микрочип 14 битPIC12F629/675, PIC16F630/676 , PIC12F635/683 , PIC16F636/684/688,PIC16F72/73/74/76/77 , PIC16F737/747/767/777 , PIC16F87/88,RfPIC12F675x, PIC16F785/PS200 , PIC16F716-Добавить микрочип 14 бит OTPPIC12C671, PIC12C672 , PIC12CE673 , PIC12CE674 , PIC16C61/71 , PIC16C62/64/65/73, PIC16C62A/62B/62C/63/63A/64A/65A/65B/66/67,PIC16C72/72A/73A/74A/74B/76/77 , PIC16C620/620A/621/621A/622/622A,PIC16CE/623/624/625 , PIC16C710/711/712/716 , PIC16C773/774,PIC16C745/765/923/924 , PIC16C925/926 , PIC16C554/556/557/558,PIC16C432/433 , PIC16C717/770/771/781/782-Добавить микрочип PIC 12 бит (флэш-память)PIC12F508/509 , PIC10F200/202/204/206 , PIC16F505 , PIC16F54/57-Добавить PIC18FxxxPIC18F242 , 18F248 , 18F252 , 18F258 , 18F442 , 18F448 , 16F452 , 16F458PIC18F1220 , 18F2220 , 18F4220 , 18F1320 , 18F2320 , 18F4320PIC18F6520 , 18F6620 , 18F6720 , 18F8520 , 18F8620 , 18F8720PIC18F2331 , 18F2431 , 18F4331 , 18F4431PIC18F6525 , 18F6621 , 18F8525 , 18F8621PIC18F6585 , 18F6680 , 18F8585 , 18F8680PIC18F2439 , 18F2539 , 18F4439 , 18F4539PIC18F6410 , 18F8410 , 18F6490 , 18F8490Добавить PIC18FxxxPIC18F2410 , PIC18F2420 , PIC18F2455PIC18F2510 , PIC18F2515 , PIC18F2520 , PIC18F2525 , PIC18F2550 , PIC18F2585PIC18F2610 , PIC18F2620 , PIC18F2680PIC18F4410, PIC18F4420 , PIC18F4455PIC18F4510 , PIC18F4515 , PIC18F4520 , PIC18F4525 , PIC18F4550 , PIC18F4585PIC18F4610 , PIC18F4620 , PIC18F4680Добавить и изменить значение OSCCAL (PIC12F629/675 , PIC16F630/676)Добавить конфигурацию по адресу 0x2008,0x2009 (PIC12F635/683 , PIC16F636/684/688 , PIC16F785)Фиксированное Программирование PIC allТест на чипеPIC12F675 , PIC16F676 , PIC16F684 ,PIC16F767, PIC16F74PIC16F872 , PIC16F876 , PIC16F877, PIC16F876A, PIC16F873A, PIC16F819PIC16F84 , PIC16F84A , PIC16F628, PIC16F628A,Eprom PIC12C509JW , PIC16C505JW , PIC16C711JW , PIC16CE625JWPIC18F458 , PIC18F4320 , PIC18LF258 , PIC18F4539 , PIC18F4431

(Dip на основной плате, plcc32 нужен адаптер для pcb3.0 , pcb5.0 не нужен адаптер)

ASD AE29F1008 (AT29C010), AE29F2008 (AT29C020)Ver 0,992 up(DOS). Может работать под win9x(Отключить prog. CPUIdle или CPUCool)

(Dip на основной плате, plcc32 нужен адаптер для pcb3.0 , pcb5.0 не нужен адаптер)

Команда seq. 5555/AA, 2AAA/55, 5555/A0AT49F512, AT49F010, AT49F020, AT49F040SST39SF010, SST3S9F020 ,SST39SF040AT49F001,AT49F002 , AT49F008AКоманда seq. 555/AA, 2AA/55, 555/A0Am29F512, Am29F010, Am29F020, Am29F040,HY29F08029F002, 29F002T, Pm29F002T

На основной плате

Новая функция для pcb5.0

--- WINBOND ---W25X010 , W25X020 , W25X040 , W25X080 , W25X16 , W25X32 , W25X64

--- MXIC ---MX25L512 , MX25L1005 , MX25L2005 , MX25L4005A , MX25L8005A , MX25L1605 , MX25L3205 , MX25L6405

--- EON ---EN25B05 , EN25B10 , EN25B20 , EN25B40 , EN25B80 , EN25B16 , EN25B32 , EN25B64EN25P05 , EN25P10 , EN25P20 , EN25P40 , EN25BP80 , EN25P16 , EN25P32 , EN25P64EN25D80 , EN25D16 , EN25F20 , EN25F40 , EN25F80 , EN25F16

--- AMIC ---A25L05P-B , A25L10P-B , A25L20P-B , A25L05P-T , A25L10P-T , A25L20P-T , A25L512A25L010 , A25L020 , A25L040 , A25L080 , A25L016 , A25L032

--- P FLASH ---Pm25LV512 , Pm25LV010 , Pm25LV020 , Pm25LV040 , Pm25LV080 , Pm25LV016--- Numonyx (ST) ---M25P05, M25P10 , M25P20 , M25P40 , M25P80 , M25P16 , M25P32 , M25P64,M25PE10 , M25PE20 , M25PE40 , M25PE80 , M25PX80 , M25PX16 , M25PX32,M25PX64

--- SPANSION ---S25FL004A/040A , S25FL008A , S25FL040A-T , S25FL040A-B , S25FL016A , S25FL032A , S25FL064A

На основной плате

--- Программирование байтов25010,25020,25040--- Программирование страниц25C080,25C160,25C320,25C640,25C128,25C256,25C512AT25HP256,AT25HP512AT25HP1024 (24bit адрес)

-- CAT64LCxxx (16 бит данных IN/OUT) Используйте Socket 93CxxxCAT64LC010, CAT64LC020, CAT64LC040

Atmel EEPROM (страница prog.)(Защита данных программного обеспечения)

AT28C256, AT28C010, AT28C040

Невальтильный SRAM (DS12xx)

DS1220,DS1225Y, DS1230Y/AB, DS1245Y/AB, DS1249Y/AB

Статическая RAM (тестовая RAM)

6116, 6264, 62256, 62512, 628128

На основной плате

W27E512, W27E010, W27C010, W27C020, W27C040SST27SF256, SST27SF512, SST27SF010, SST27SF020MX26C4000Vcc = 3,3-3,6 V SST37VF512, SST37VF010, SST37VF020, SST37VF040

Флэш-память SST,Sanyo

SST28SF040A ,LE28F4001

Все виды адаптеров

(В соответствии с вашими потребностями выбрать и оплатить больше)

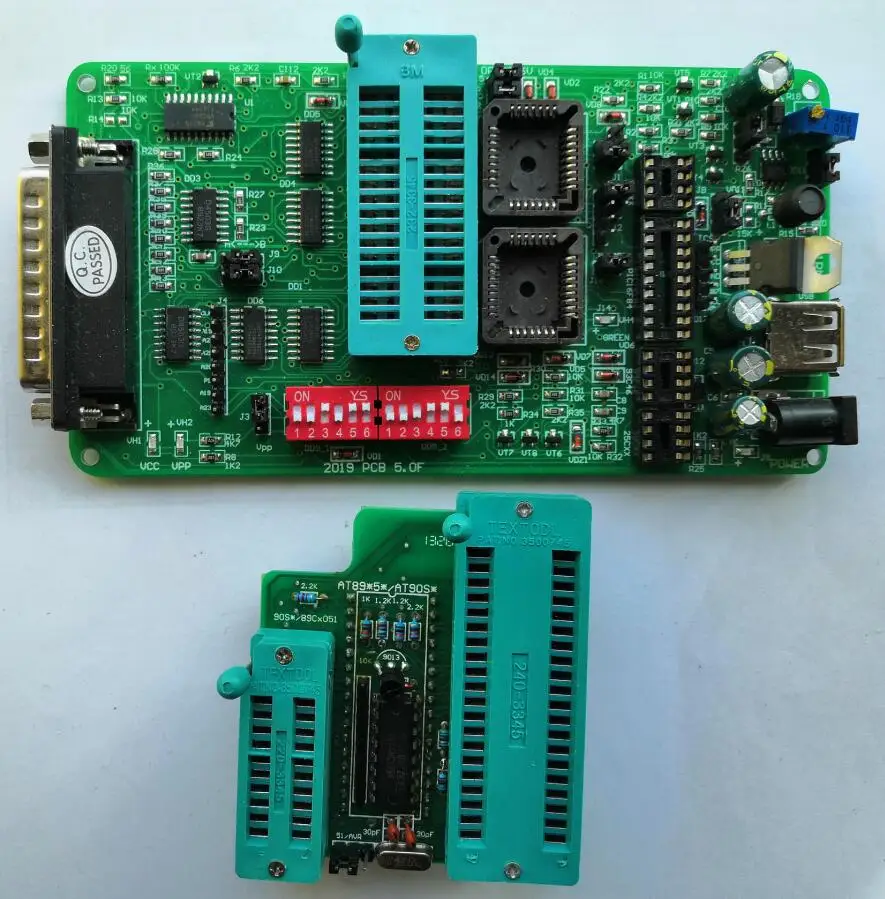

Адаптер MCS-51 / AVR + PLCC44

Atmel Auto SetectAT89C51,52,55, AT89LV51,52,55AT89S8252 (8K + 2K), AT89S53, AT89LS8252,AT89LS53AT89C1051,AT89C2051,AT89C4051 (20pin)AT89C51RC (32 КБ),AT89C55WD(6,2 V)Intel Auto chootI87C51, i87C51FA, i87C51FBФлуоресцентныйI8xC51, i8xC52,i8xC54,i8xC58 (tWP = 100uS * 25 импульсов)

Atmel AVR 8 бит RISCAT90Sxxx(Параллельное программирование)Адаптер 32pin для MCS-51

(Чтение, запись, стирание, проверка, проверка, блокировка, предохранители) [флэш-память/EEPROM]AT90S1200,AT90S2313Ссылка AT90S2313 pinФункциональная БлокировкаЧтение AT90S2313 Errata Sheet.pdf

MCS-48, MCS-41Адаптер 32pin на MCS-48/41

ОТП(Чтение/Проверка/Прогноз)P8748,P8749H,P8742HVea = 18 в

EPROM(Чтение/Проверка/Прогноз)D8748,D8749,D8742, D8741, D8742Vea = 18V

Флэш-память 8/16 бит(Защита данных программного обеспечения)Адаптер (TSOP48 8/16bit)

Am29F400,Am29F800,29F160,29F320 (режим чтения, записи)HY29F200, HY29F400, HY29F800 , AT49F2048A, AT49F4096A, AT49F8192A

EPROM 16 бит (DIP40) (1-4 Мбит)Адаптер Eprom 16 битТолько Eprom

27C1024 (27C210), 27C2048 (27C2002), 27C4096 (27C4002),Схема поTootas Toots(Режим чтения, программы байтаПри использовании резистора Вытяните шину данных (0xFF), A0 Выберите Низкий или высокий байт)

EPROM 16 бит (DIP42) (4-32 Мбит)Адаптер Eprom DIP42Только Eprom

M27C400(DIP40), 27C800, 27C160, 27C322Схема поTootas Toots(Режим чтения, программы байтаПри использовании резистора Вытяните шину данных (0xFF), A0 Выберите Низкий или высокий байт)

Флэш-память 8/16 бит(Защита данных программного обеспечения)Адаптер (TSOP48LV 8/16 бит)

29LV200, 29LV400,29LV800,29LV160,29LV320 (режим чтения, записи)

Прошивка Hub / LPC FLASHАдаптер концентратор прошивки/LPC(PLCC32) (PP режим) (3,3 V)

-- Вспышка LPCSST49LF020, SST49LF040W49V002A, W39V040A

P28F002BCАдаптер P28F002BC (DIP40)

Флэш-память BOOT BLOCK-P28F002BC

Мы также можем предоставить другие продукты:1. Разъем PCI E к параллельному адаптеру порта для программиста willem --- 18us $

Если ваш компьютер не имеет параллельного порта. Вы можете использовать этот адаптер для добавления параллельного порта для программиста willem

TXTТип разъема для карт ПК: PCI-E 1X, PCI-E 4X, PCI-E 8X, PCI-E16X,TXT PC основная плата должна иметь по крайней мере один PCI-Express socket DriverПоддержка xp,win7 32bit. Примечание: Ваш компьютер должен иметь разъем PCI-Express.Это не может быть использовано PCI socket.

Какая разница PCI и гнездо PCI-E, пожалуйста, смотрите ниже изображение

2. Три в одном адаптер для Виллема программиста --- 5 $

3 в 1 в комплекте (DIP32 ------ PLCC32Adapter

DIP28 ------Адаптер PLCC32

FHW/LPC адаптер)

Адаптер DIP32 на PLCC32

EEPROM : 28/28C512, 010020040

EPROM : 27C010, 020040080

Флэш-память: 28F/29C/29F/39F/49F512, 010020040001002004

Крепежный элемент 3,3 V(29LVxx, 28FxxxB3) Выберите джемпер на адаптер

Адаптер прошивки концентратор/LPC

FWH : 82802AB/AC, SST49LF002/0030/004/008, AT49LW040/080 ,W39V040FA,W49V002FA,

LPC : SST49LF020/030/040/080 , W39V040A ,W49V002A,

Адаптер DIP28 на PLCC32

EEPROM : 28/28C16A, 64128256

EPROM : 27C64, 128256512

Флэш-память: 28F/29C/29F/39F/49F64, 128256

3. Адаптер MCS-51 / AVR + PLCC44 ---- 8 $

Atmel AT89Cxx (MCS-51) адаптер 32pin для MCS-51

Atmel Auto Setect : AT89C51/52/55 , AT89LV51/52/55

AT89S8252 (8K + 2K) AT89S53 , AT89LS8252 , AT89LS53

AT89C1051, AT89C2051, AT89C4051 (20pin) , AT89C51RC (32KB)

AT89C55WD, (6,2 V) SST89C54/58 , SI89C52

IntelAuto elect : i87C51, i87C51FA , i87C51FB

I8xC51 i8xC52 , i8xC54 , i8xC58 (tWP = 100uS * 25 импульсов)

Atmel AVR 8 бит RISC AT90Sxxx (параллельное программирование) адаптер 32pin к MCS-51

(Чтение, запись, стирание, проверка, проверка, блокировка, предохранители) [флэш-память/EEPROM]

AT90S1200 , AT90S2313 , 90S2333 , 90S4433 , 90S4414 , 90S8515

90S4434 , 90S8535 ссылка AT90S2313 pin

Примечание: эта посылка не включает чипы на этих фотографиях

4. Простой адаптер PIC ---- 3 $

5. Адаптер TSOP48 (LV 8/16 бит) ---- 25 $

Используйте вместе с TSOP48 GENERAL Socket A

Tsop48-wiilem

. ------ Адаптер TSOP48 (LV 8/16 бит)(**,20 мм)

1 Кол-во = (адаптер TSOP48 Нью-Йорк (8/16bit)

TSOP48

Suport : Am29F200,Am29F400,Am29F800,Am29F160(16 м, 5 В), Am29F320,Mx29F100

HY29F200,HY29F400,HY29F800,AT49F2048A,AT49F4096A,AT49F8192A,AT49F8011, AT49LV1614

AT49LV1614 , 29LV200, 29LV400,29LV800,29LV160,29LV320

(Режим чтения, записи байтов)

Он поддерживает 5 V и 3,3 V флэш-память и программирование в байт.

Используйте вместе с TSOP48 GENERAL Socket A

6. 27Cxxxx ( EPROM 16 бит, 1-4мбит) адаптер (DIP40)--- 8 $

Поддержка: 27C1024 (27C210), 27C2048 (27C2002), 27C4096 (27C4002),

, DIP 40 посылка.

7. 27Cxxxx ( EPROM 16 бит, 4-32мбит) адаптер (DIP42)--- 10 $

Поддержка: M27C400, 27C800, 27C160, 27C322

, DIP 42 посылка.

8. Программист онлайн адаптер для чипа sop8, 25 **, 24c ** ,93c ** --- 16 долларов США

9. Виллем программатор адаптер PSOP44 SOP44 29F200 29F800 --- 25 us $

Адаптер программиста Willem: PSOP44 SOP44 -DIP32

Описание:

* Поддерживает стандартные, усовершенствованные, продвинутые, PCB3X , PCB4x

Виллем EPROM программист

* Поддерживает Am29F200, Am29F400, Am29F800 и

3,3 V 29LV200, 29LV400 & 29LV800

* Поддержка 28F200, 28F400 и 28F800
