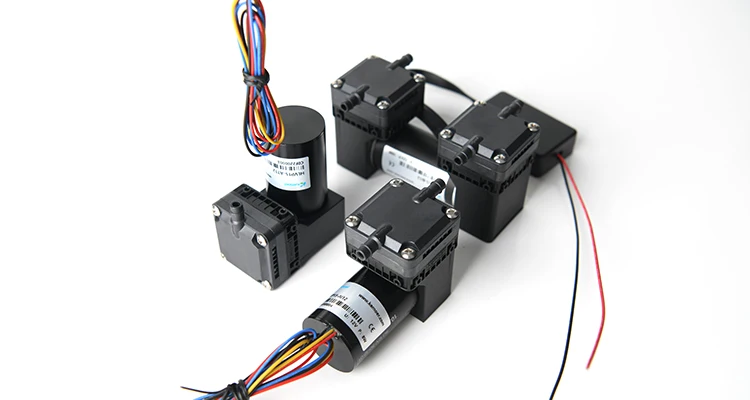

HLVP15 12V/24V вакуумный насос с одной/двойной головкой бесщеточный мотор
★Долгий срок службы★Бесщеточный двигатель★Широкое применение★Без обслуживания★Большой поток★Высокое отрицательное давление
Основные параметры
Напряжение: 12 В/24 ВМотор: бесщеточныйМощность: 8 Вт/10 ВтЖидкость: воздух; Общий газПоток воздуха: 12 л/min-16L/минПоложительное давление: 0,12 МПа; 0,16 МПаОтрицательное давление: 68 кПа; 90 кПаМатериал диафрагмы: EPDMМатериал головки насоса: PPSСрок службы: 8000 чРабочая температура: 0 ~ 50 ℃Влажность: менее 80%Уровень защиты: IP42Вес: A: 240 г B/C: 360 г
Различные приложения
# Система испытания на выброс двигателя# Система кровообращения против инфекции# Торговый автомат# Gene секвенсор

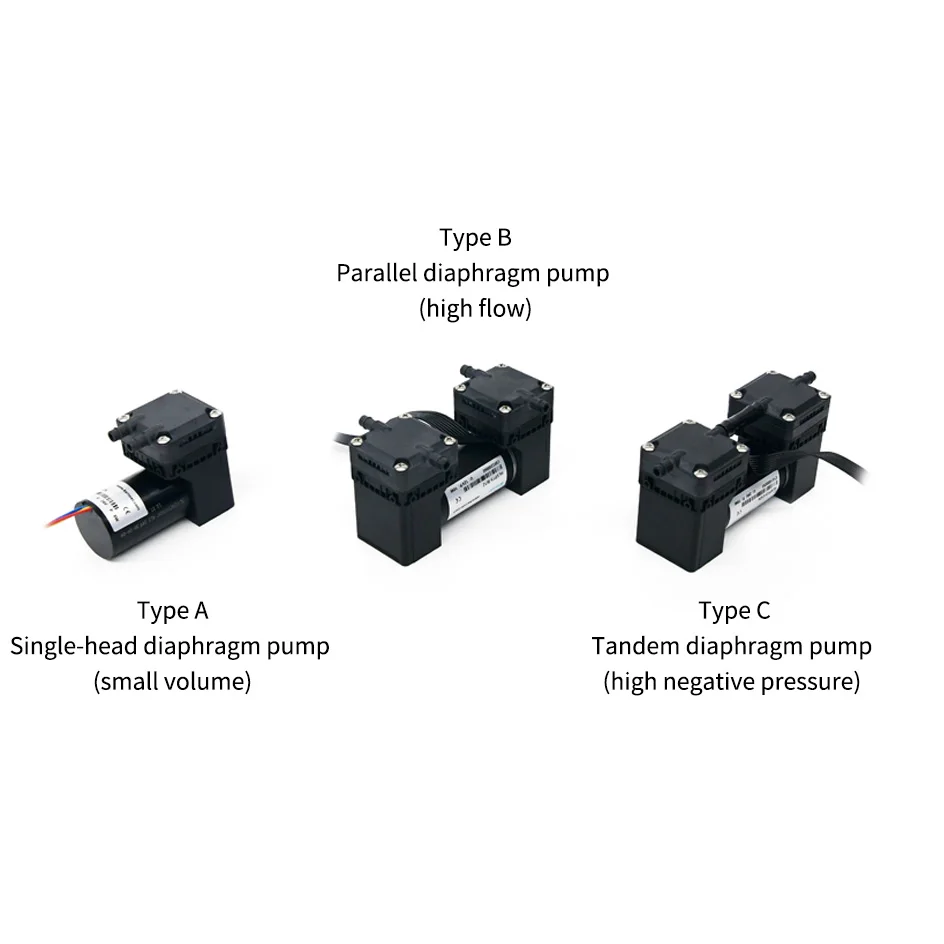

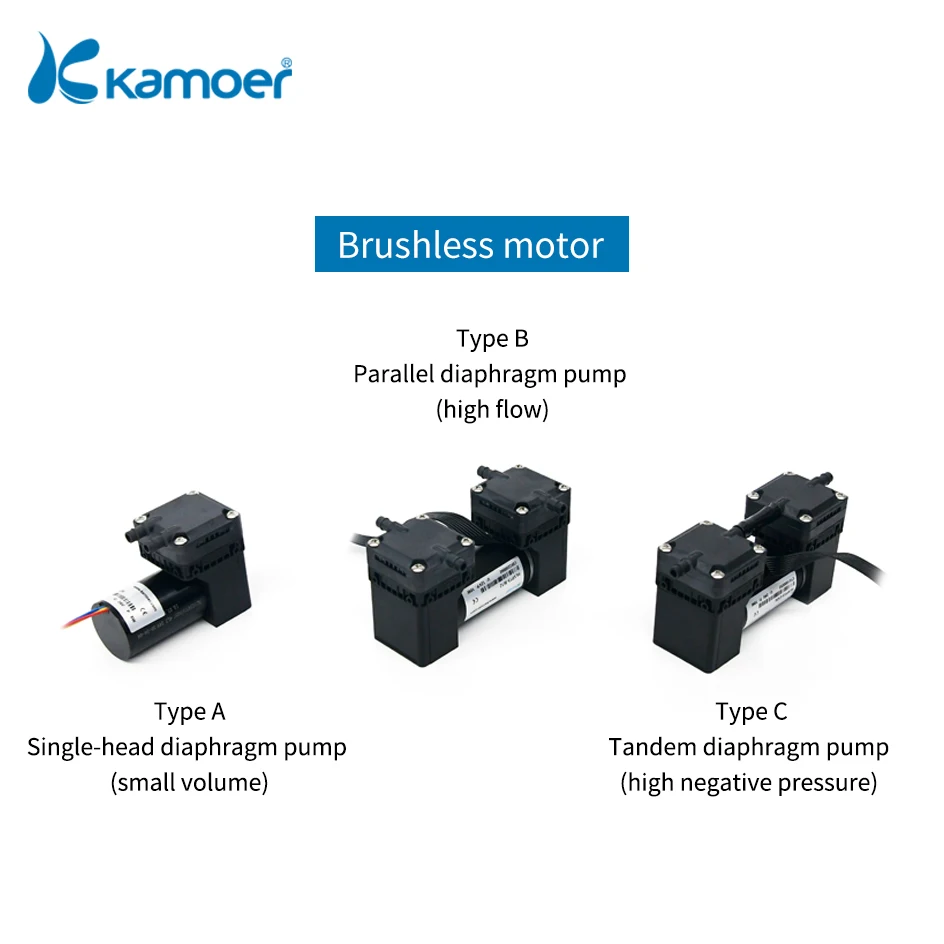

HLVP15---3 типов

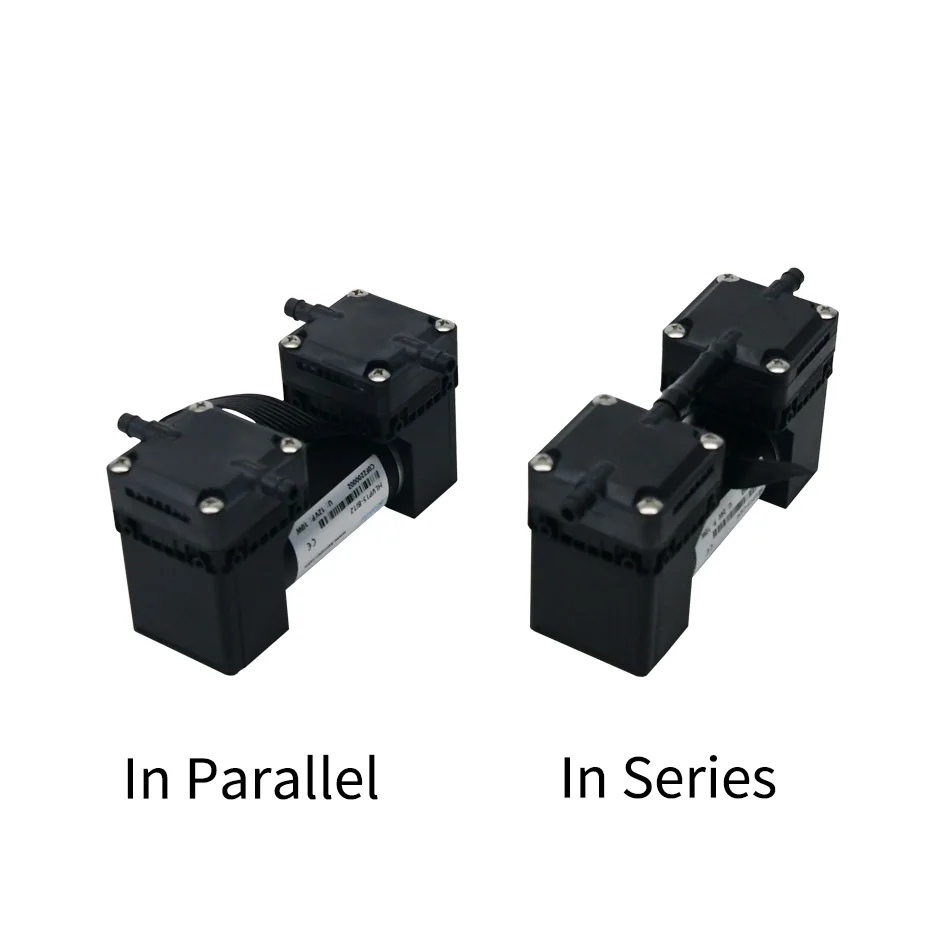

A Тип: одноголовый мембранный насос (малый объем)Тип B: мембранный насос параллельно (высокий поток)Тип C: мембранный насос серии (высокое давление)
Больше деталей

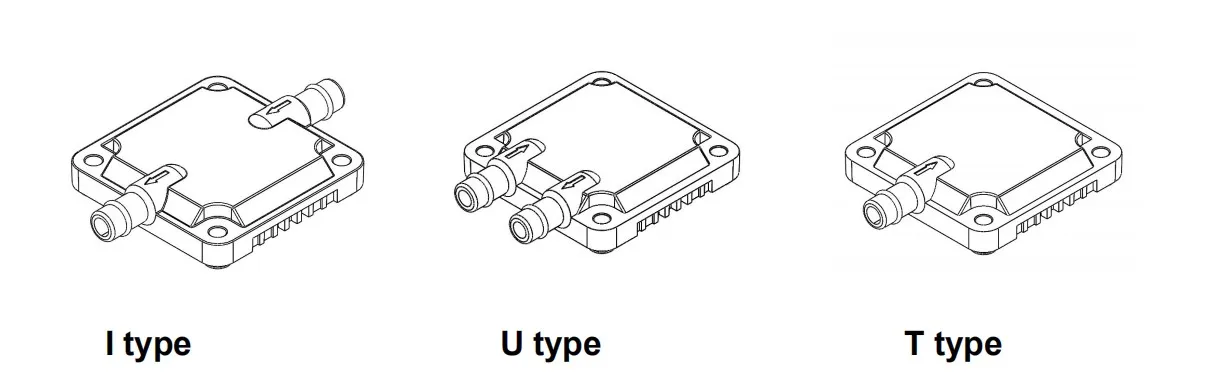

B для типа (A-Single head/ B параллельное соединение/C соединение серии)U для пластины клапана (тип I/тип U/Тип T)12 для напряжения (12 В/24 В)
Производительность продукта
Модель
Поток
(Л/мин)
Отрицательное давление
(КПа)
Положительное давление
(МПа)
Шум
(ДБ)
Мощность
(Ш)
HLVP15-AIXX
12
68
0,12
60
8 Вт
HLVP15-AUXX
12
68
0,12
60
8 Вт
HLVP15-ATXX
12
68
0,12
60
8 Вт
HLVP15-BIXX
16
68
0,16
68
10 Вт
HLVP15-BUXX
16
68
0,16
68
10 Вт
HLVP15-CIXX
12
90
Блокировка
68
10 Вт
HLVP15-CUXX
12
90
Блокировка
68
10 Вт
Описание линии
Цвет резьбы
Красный
Линия
Желтый
Линия
Синий
Линия
Черный
Линия
Функции
Vcc
FG
ШИМ
GND
Описание
Положительный электрод
Отзывы о скорости
Регулировка скорости
Отрицательный электрод
A. Двухпроводное соединение (насос работает на полной скорости): положительный электрод, подключенный к красной линии и синей линии; Отрицательный электрод соединен с чернымЛиния.B. Частота регулирования скорости PWM: 10K ~ 30K полная скорость работы: высокий уровень 100%.c.C. FG отзывы сигнала: 1 пульс на Скорость вращения (об/мин) = (FG сигнал * 60)2.HLVP15 B Тип/CПодключите монтажную плату внешнего привода, красный провод подключен к положительному электроду, а черный провод подключен к отрицательному электрическому коду.

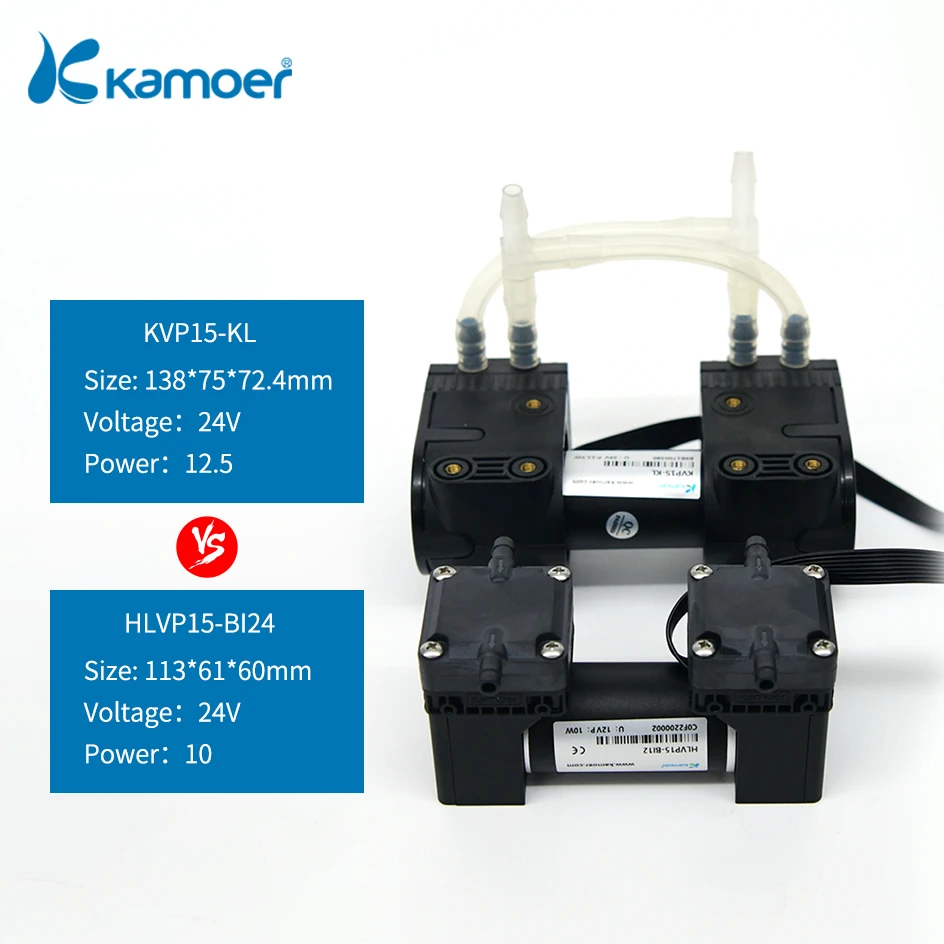

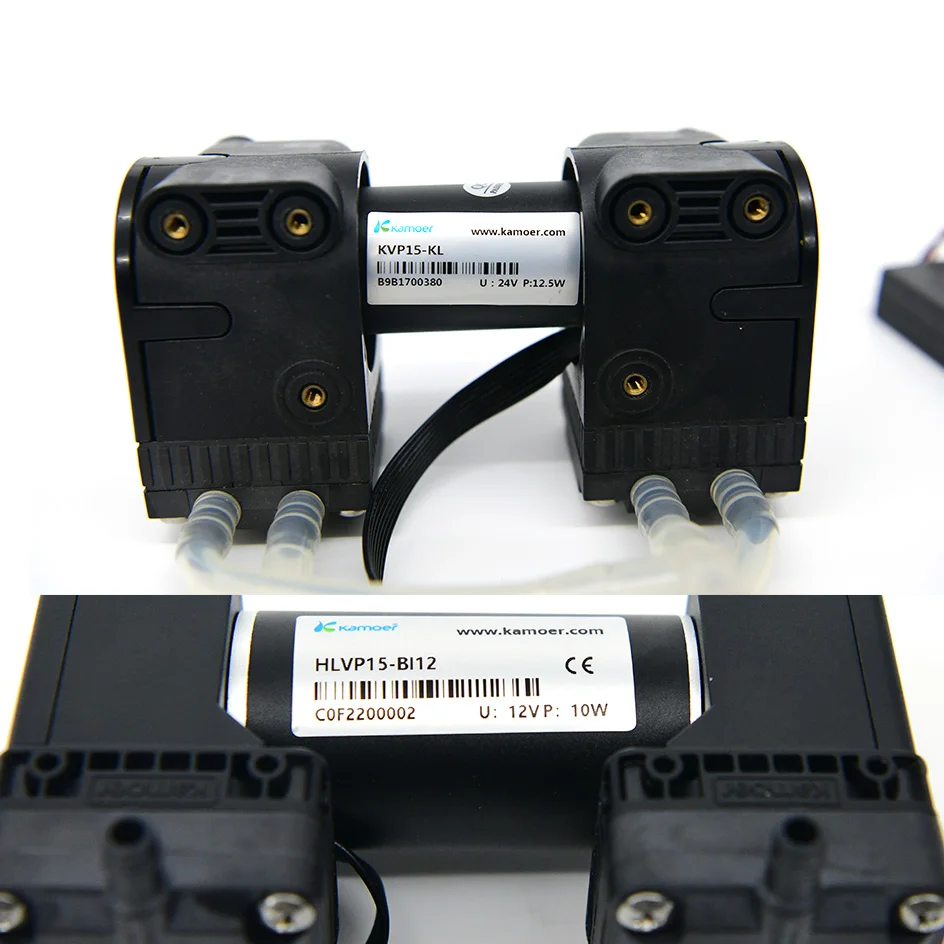

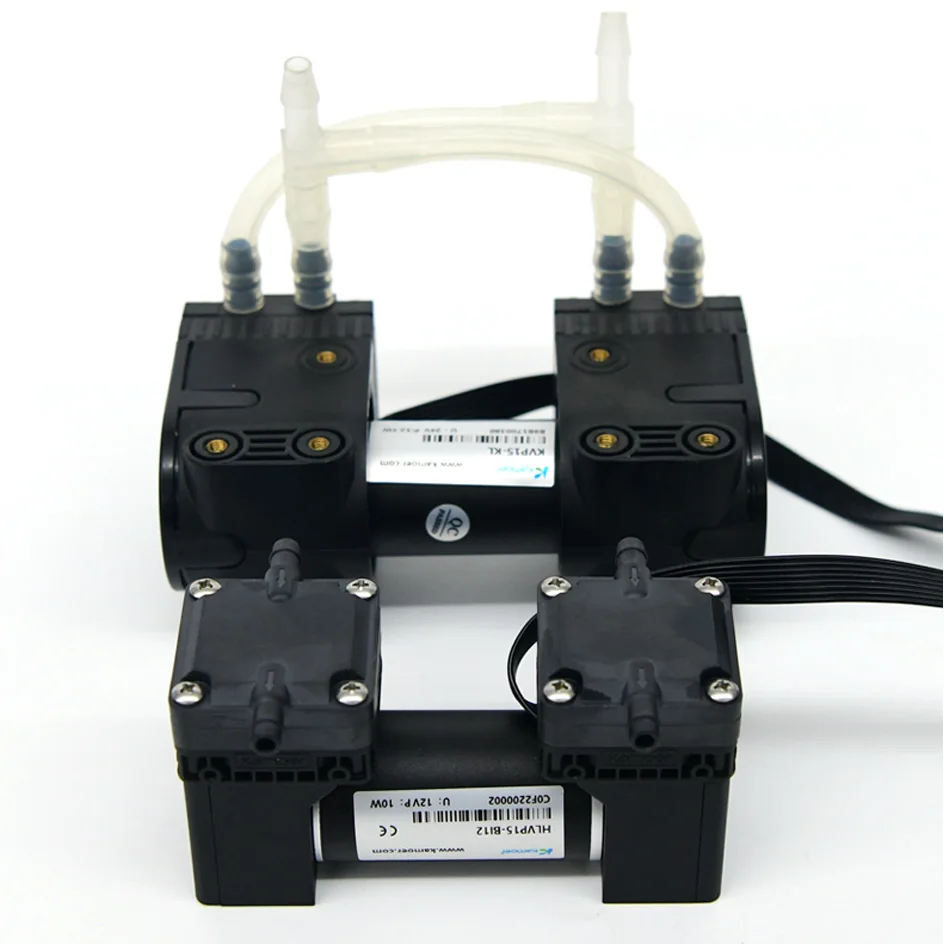

Сравнение с KVP15
Меньший размер
Потребление энергии стало ниже
Результаты испытаний на расстояние ниже Noise-500mm

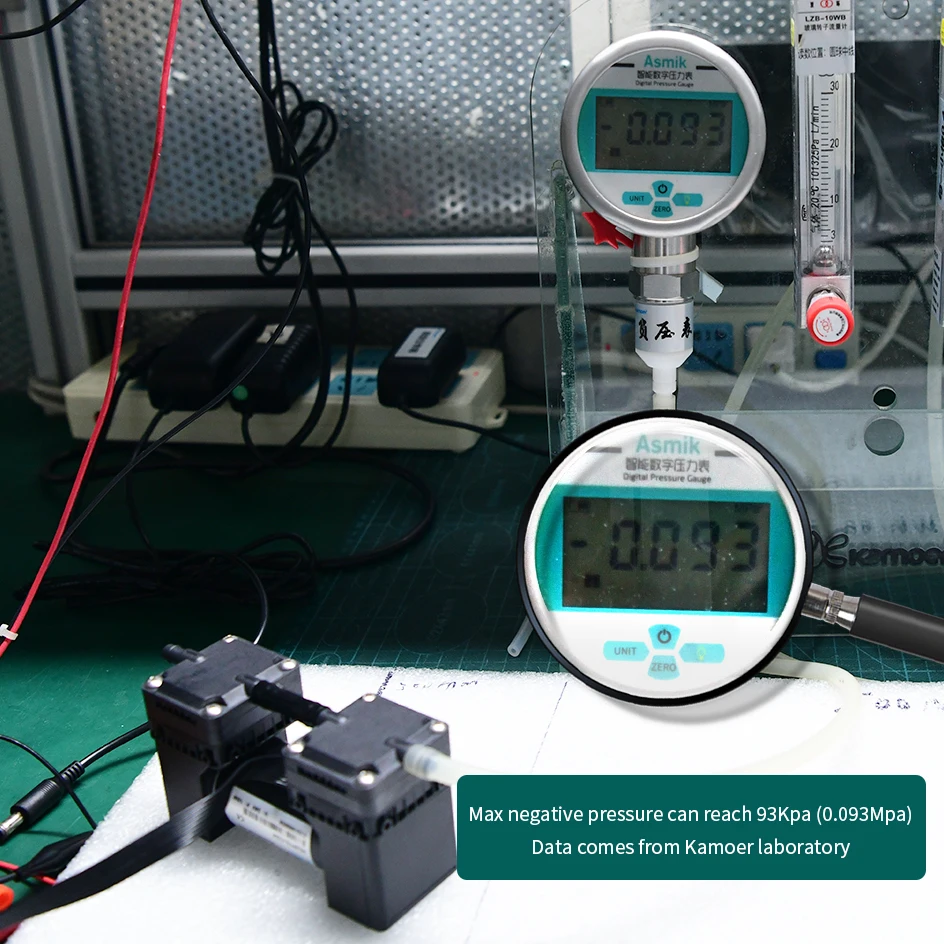

Но ДАВЛЕНИЕ выше KVP15
KVP15: 0.085MPa
HLVP15: 0.093Mpa
Все данные поступают из лаборатории Kamoer.

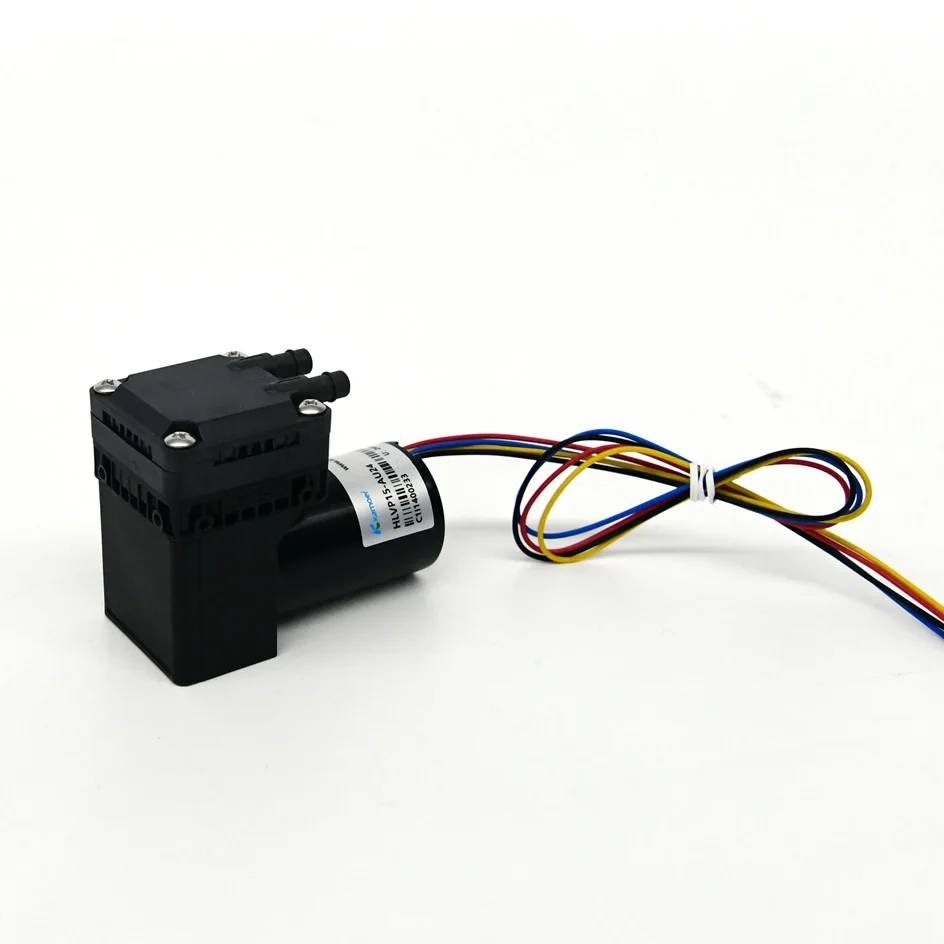

Одна Головка
Черный-отрицательный
Красный-положительный
Желтая скорость отзывы
Синий-ШИМ
Полная скорость: синий и красный до "+", черный до "-"

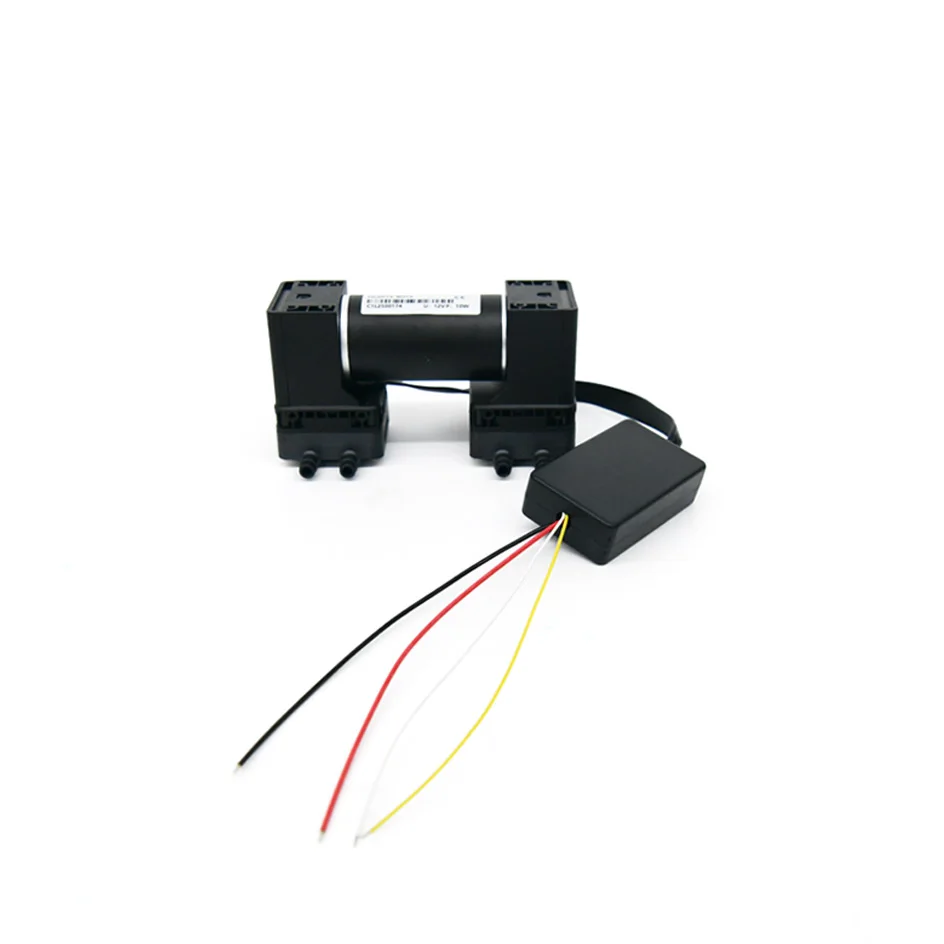

Двойная головка
Черный-отрицательный
Красный-положительный
Желтая скорость отзывы
Белый-ШИМ
Полная скорость: белый и красный до "+", черный до "-"

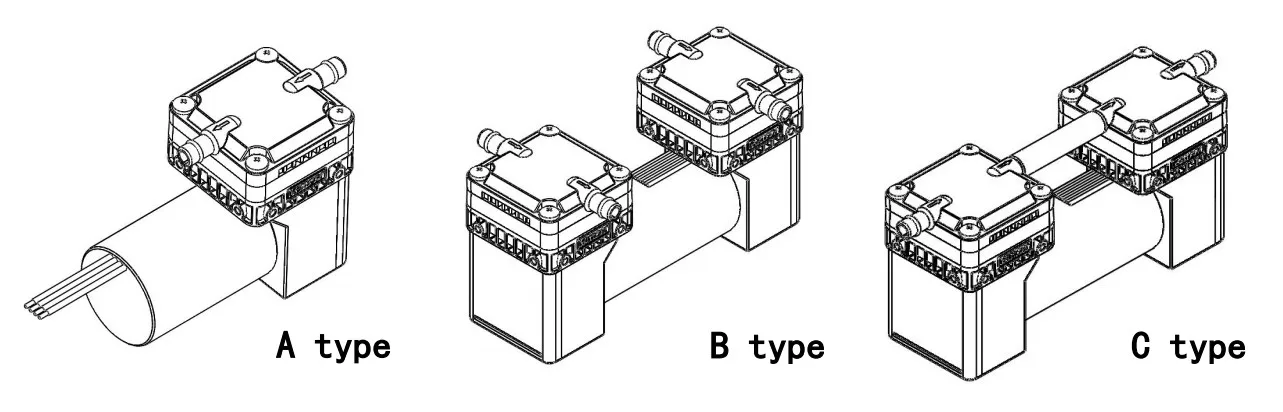

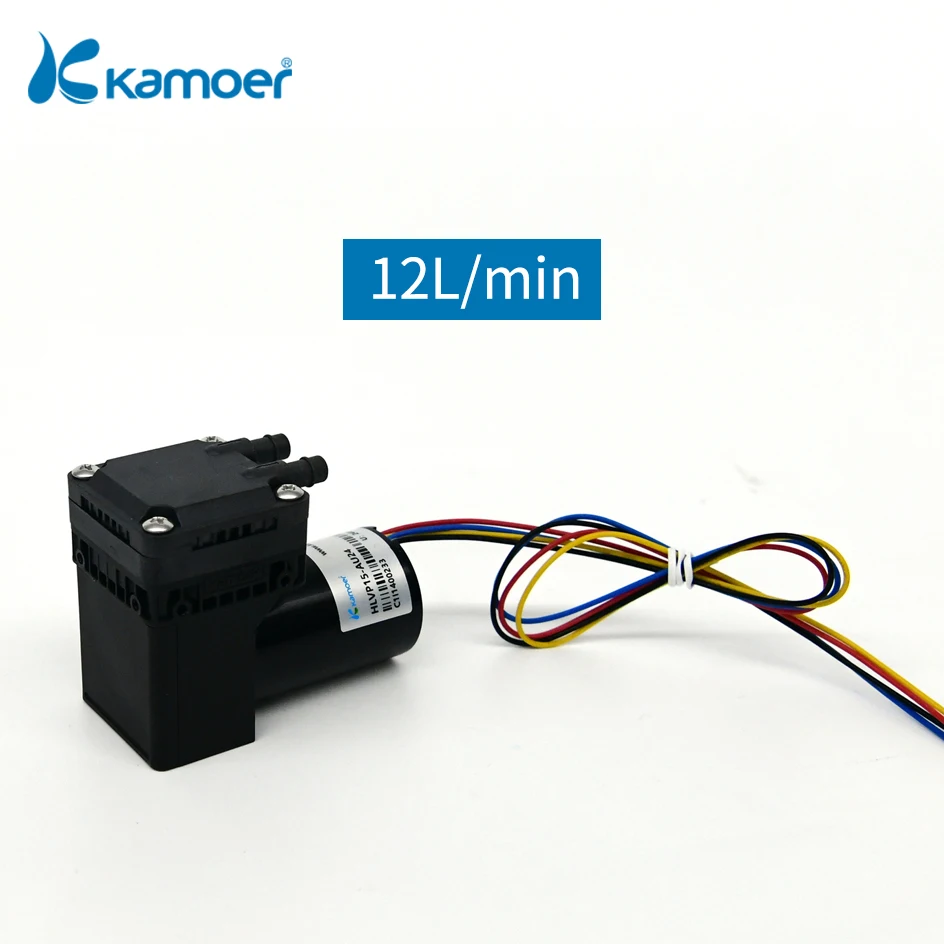

A Тип --- HLVP15 A

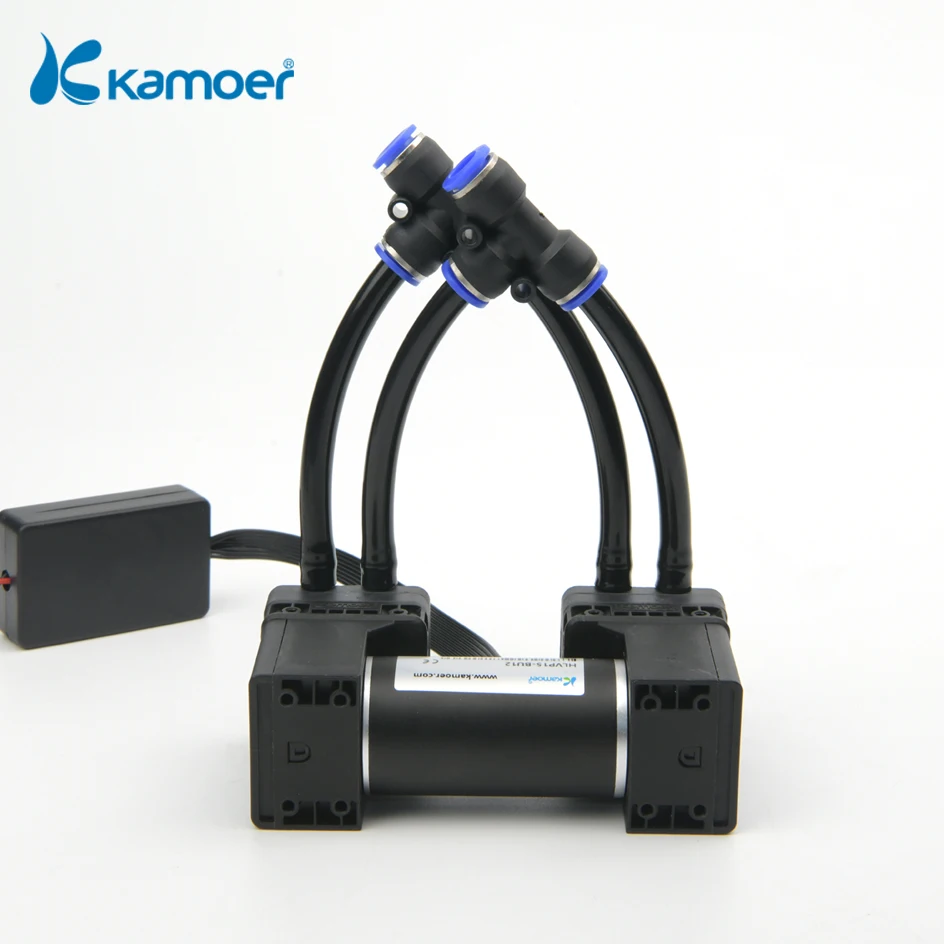

B Тип --- HLVP15 B
Тип C --- HLVP15 C

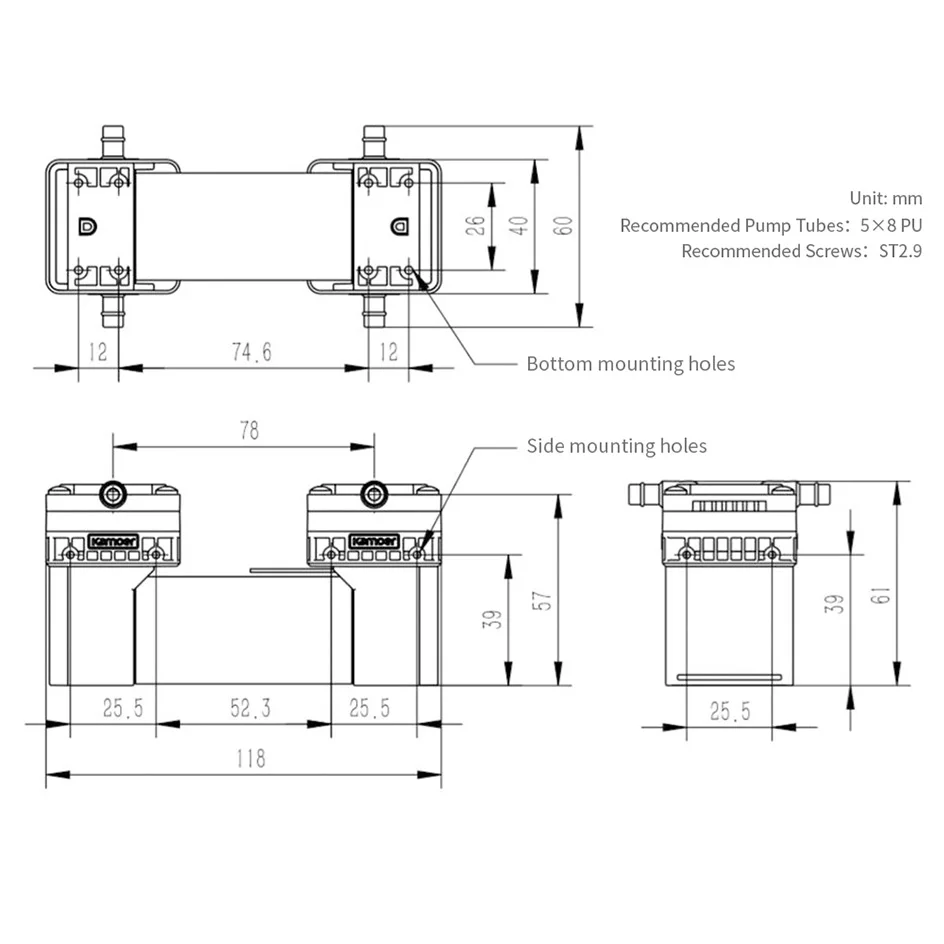

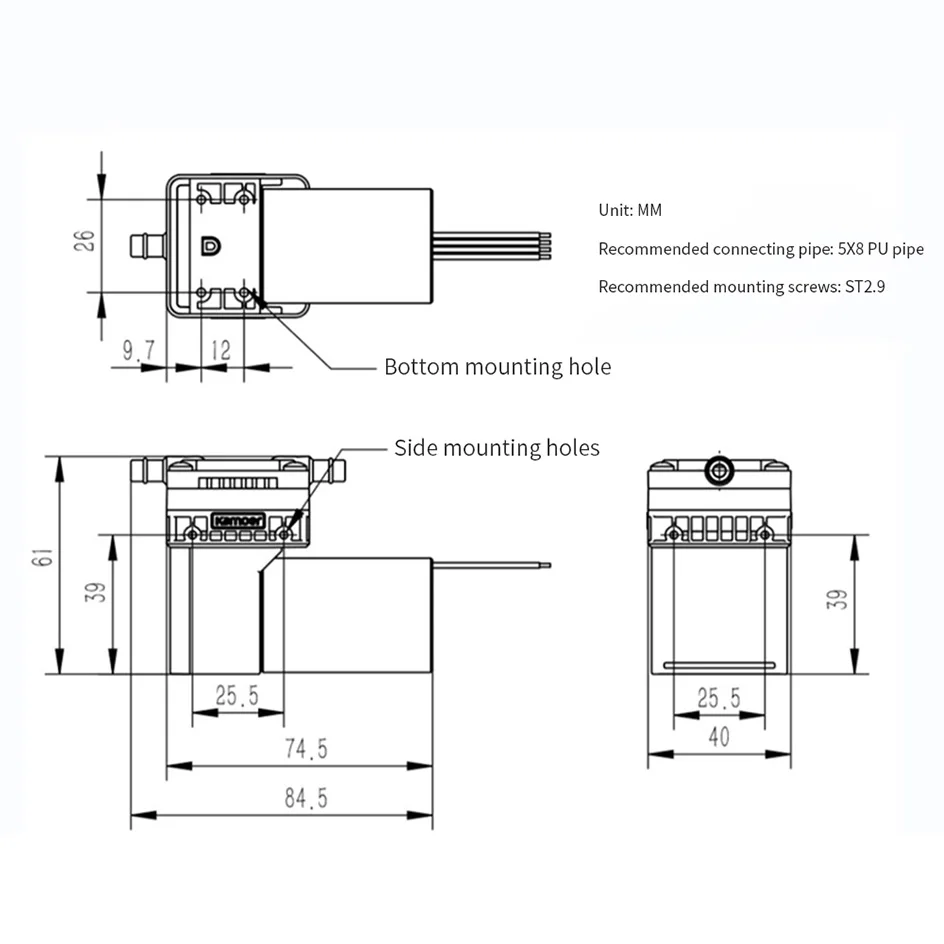

Размеры установки
A Тип --- HLVP15 A
B Тип --- HLVP15 B
Тип C --- HLVP15 C
