Умные часы DSTIKE WiFi Deauther Watch V2NodeMCU ESP8266 программируемая макетная плата

Обновленный журнал

Браслет-браслет DifferenceDeautherЧасы V1Deauther Watch V2

Батарея

500 мАч

500 мАч

800 мАч

Чехол с 3D принтом

Нет

Да

Да

Защита экрана

Нет

Нет

Да

Индикатор заряда батареи

Нет

Нет

Да

Выключатель питания

Пластик

Пластик

Металл

Зарядный ток

0.5A

0.5A

0.8A

RTC DS3231

Нет

Нет

Да

Breakout GPIOs

Нет

Да

Да

Цвет

Черный и красный

Черный

Черный и белый

Что это такое?

Часы Deauther по-прежнему являются ESP8266Макетная плата, но вы можете носить ее как смарт-часы.

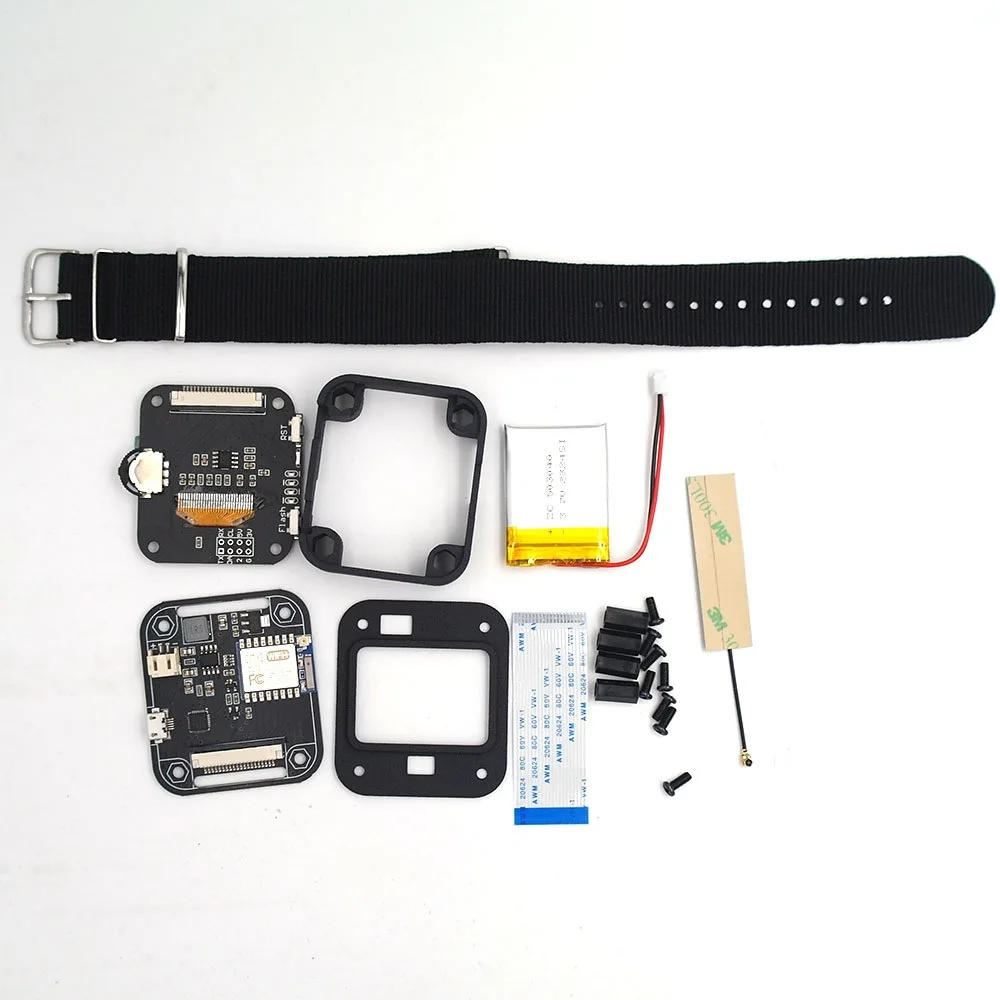

Эта плата разработки ESP8266 поставляетсяС 800 мА/ч, батарея, oled-дисплеем и 3-way Мгновенный переключатель.

Он поставляется с новейшимESP8266 Deauther программное обеспечение. С помощью этого программного обеспечения вы можете выполнять различныеАтака для тестирования сетей Wi-Fi.

Обратите внимание, что ESP8266 толькоПоддержка 2,4 ГГц. Для получения более подробной информации о программном обеспечении посетитеЗдесь.

Вы также можете использовать его для разработкиПрограммное обеспечение. Он прост в использовании, как и любая другая разработка ESP8266.

GPIOs иИнформация об оборудовании

·Дисплей: SH1106 1,3 "OLED

·Дисплей SDA: GPIO 5 (D1)

·Дисплей SCL/SCK: GPIO 4 (D2)

·WS2812b светодиодный: GPIO 15 (D8)

·Кнопка вверх: GPIO 12

·Кнопка Вниз: GPIO 13

·Кнопка выбора: GPIO 14

·Высокий светильник светодиодный: GPIO 16

·Боковая кнопка: GPIO0,RST

Почему вы сделали это?

Я спроектировал эту схему развитияОсобенно для великолепного проекта Spacehuhn:ESP8266 Deauther. Он был уполномоченИ официально поддерживается.

Спасибо каждому клиенту, который оставляетОтзывы! Я буду продолжать улучшать эту доску.

Что делает этоСпециальный?

·Только ~ 80 мА использование энергии

·До 8-10 часов работы

·Зарядный ток 800 мА

·Светодиодный индикатор зарядки (25%),50%,75%,100%)

·В комплекте 5дб FPC Антенна и 2дб антенна

·Выключатель питания (нажмите, чтобы включить, дважды нажмите, чтобы выключить)

·Защита: короткая, перезарядка, разрядка,Температура

·Добавлен очень точный DS3231

Отказ от ответственности

Используйте его только для тестирования и обученияЦели против ваших собственных устройств! Я не несу ответственность за то, что вы делаетеС ним.

Пожалуйста, ознакомьтесь с правовыми правилами дляВашей стране, чтобы убедиться, что вы не нарушаете какие-либо законы.

Вы можете получить полную информацию отВики

Сборка видео

Skehmatic и 3D файлы дизайна печати

Тест RTC
