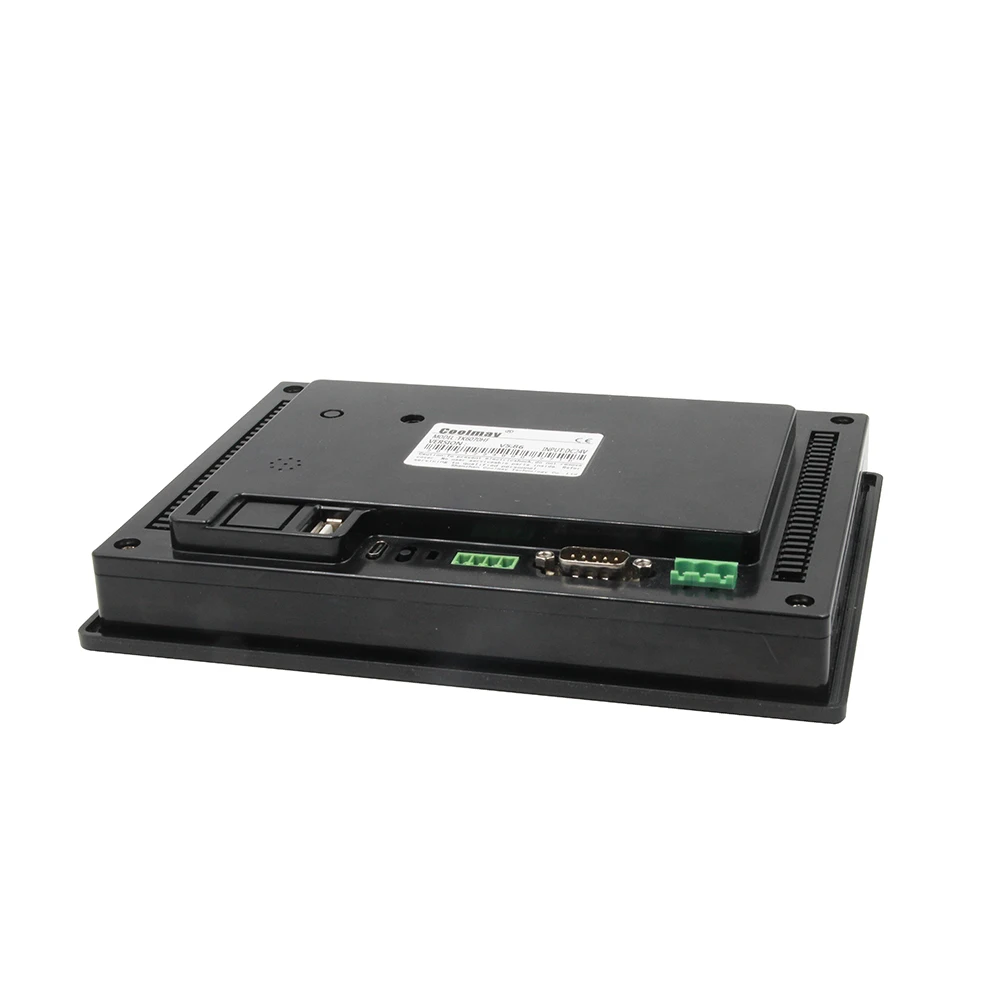

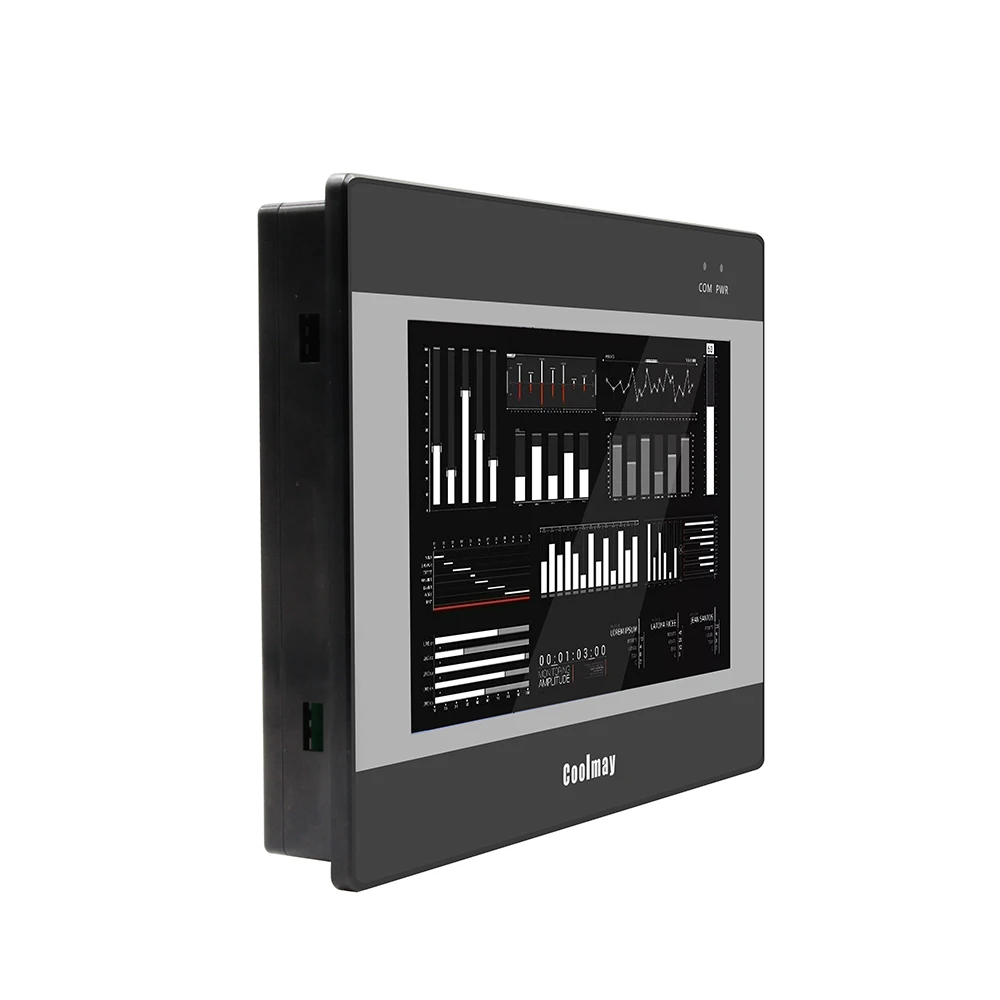

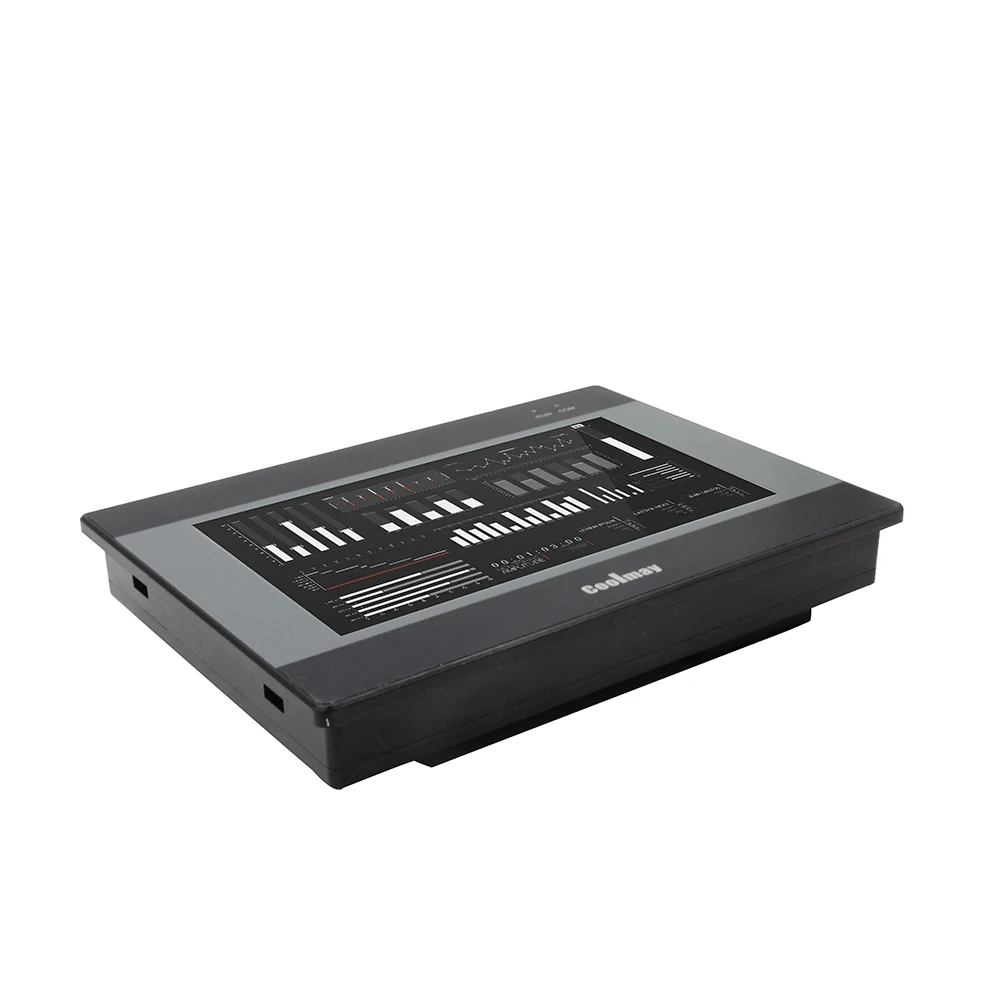

7 дюймов HMI + PLC «Все-в-одном»Посылка включает в себя
1 устройство QM3G-70FH-24MR-485P
1 комплект бесплатных кабелей
Программное обеспечение и руководства предоставляются бесплатно. Они доступны на нашем веб-сайте или, пожалуйста, свяжитесь с нами для загрузки ссылки.
Примечание:
(1) QM3G-70FH-24MR-485P устройства включает функции ниже
7 дюймов HMI + PLC «Все-в-одном»
12DI/12DO, Релейные выходы
Порт RS485 на PLC
(2) 1 комплект кабелей является бесплатным. Если вам нужны дополнительные кабели или дополнительные функции, пожалуйста, заказывайте в нашем магазине вместе.
Характеристики серии QM3G-FH

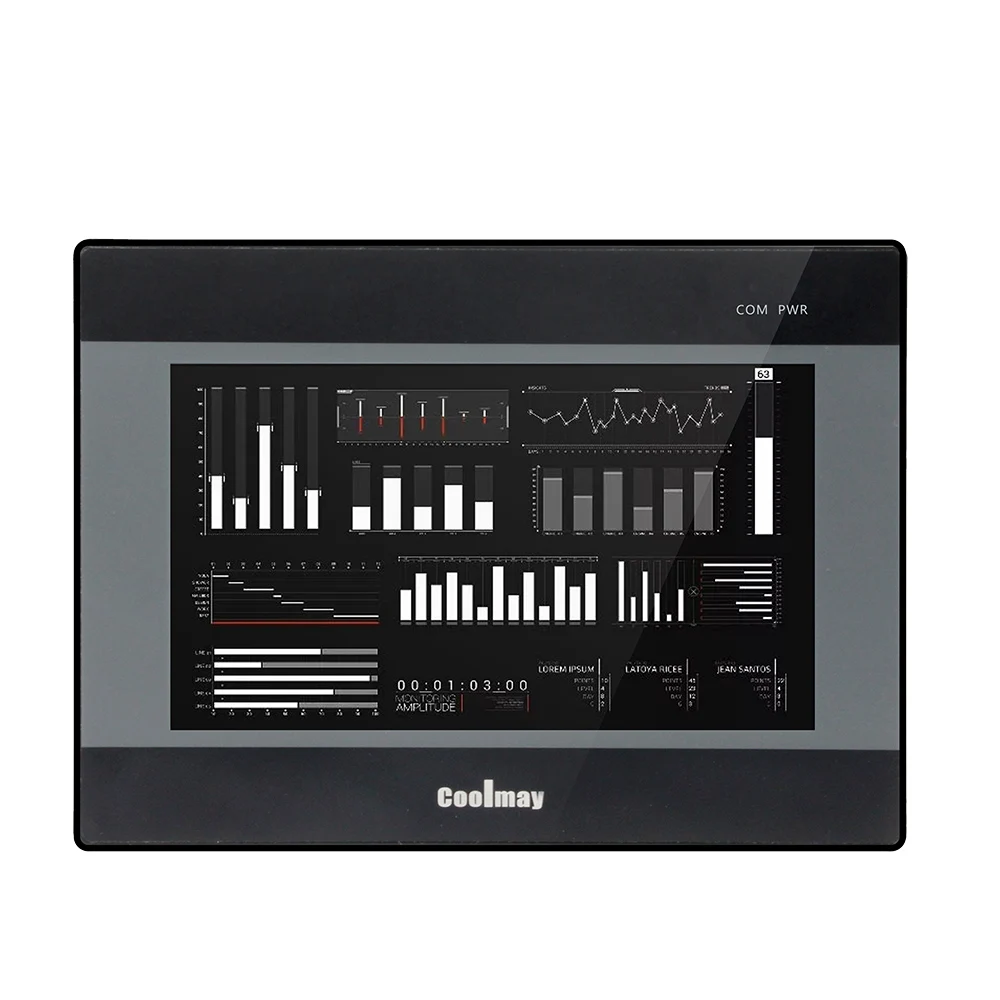

Дисплей
Размеры
200*146*36 мм
Размер выреза
192*138 мм
Энергопотребление
6-7 Вт
Особенности
60K-цвет резистивный экран сенсорный экран, поддерживает портретный дисплей
Память
Оперативная память
64 Мб
Встроенная память
NOR Flash 16 Мб
Процессор
32bit CPU 408 МГц
I/O
DI/DO
Макс 24DI/20DO
(Макс. 16 МР)
Уровень DI/DO
Вход: Пассивный NPN, изолированный общественный терминал
Тип DO
Реле (MR) или транзистор (MT, Y0-Y3 MOS) или смешанный (MRT)
(Релейный выход: Максимальная нагрузка 5А/транзистор выход: Максимальная нагрузка 500мА)
Аналоговый ввод/вывод (опционально)
Макс 12AI/8AO
Тип AI (опционально)
Термопара E/E _/K _/S _/T/T _/J _ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/
Тип AO (опционально)
0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный/
-5 ~ 5 В/ -10 ~ 10 В (2AO для 1 минус напряжения)
Высокоскоростная функция
Высокая скорость подсчета
Однофазный 6 каналов 60 кГц, или 2 AB 60 кГц + 1 AB 10 кГц, или 2 ABZ 60 кГц + 1 AB фаза 10 кГц
Высокоскоростной пульс
8 каналов, Y0-Y3 100 кГц, Y4-Y7 10 кГц.
Высокоскоростной подсчет + высокоскоростной Пульс <480 кГц

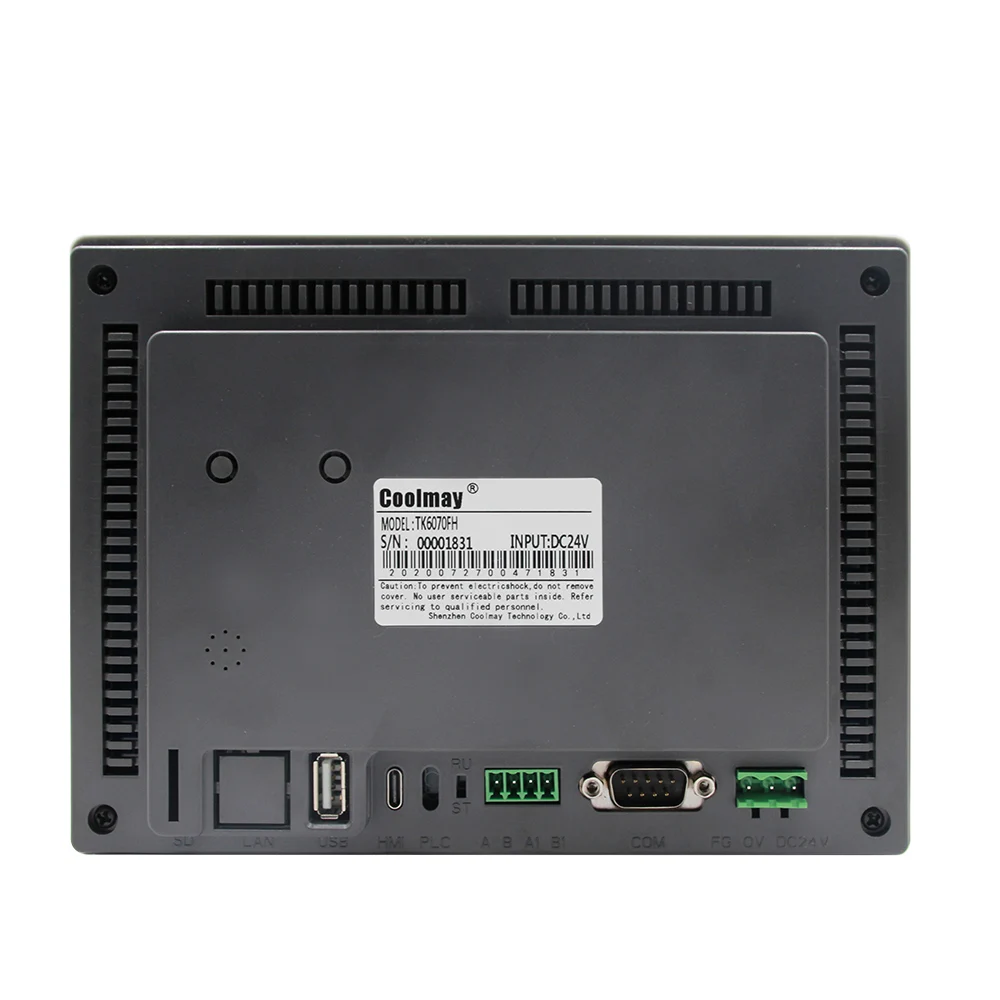

Подключение
HMI
Порт загрузки типа C HMI (можно загрузить программу PLC через функцию проникновения USB), порт RS232
1 RS485 (по умолчанию изменен RS232)
ПЛК
1 TYPE-C, 1 RS232 (программный порт)
1 RS485 или 2 RS485 COM порта (RS485 порт на HMI и RS232 на PLC будет недоступен)
CAN (2.0A/B) порт, Ethernet порт, WIFI (будет занимать порт RS232 по умолчанию)
Программное обеспечение
HMI
Программное обеспечение для программирования Coolmay mView HMI
ПЛК
Совместимость с Mitsubishi GX Developer 8,86 иРаботает 2
Дополнительные функции:
