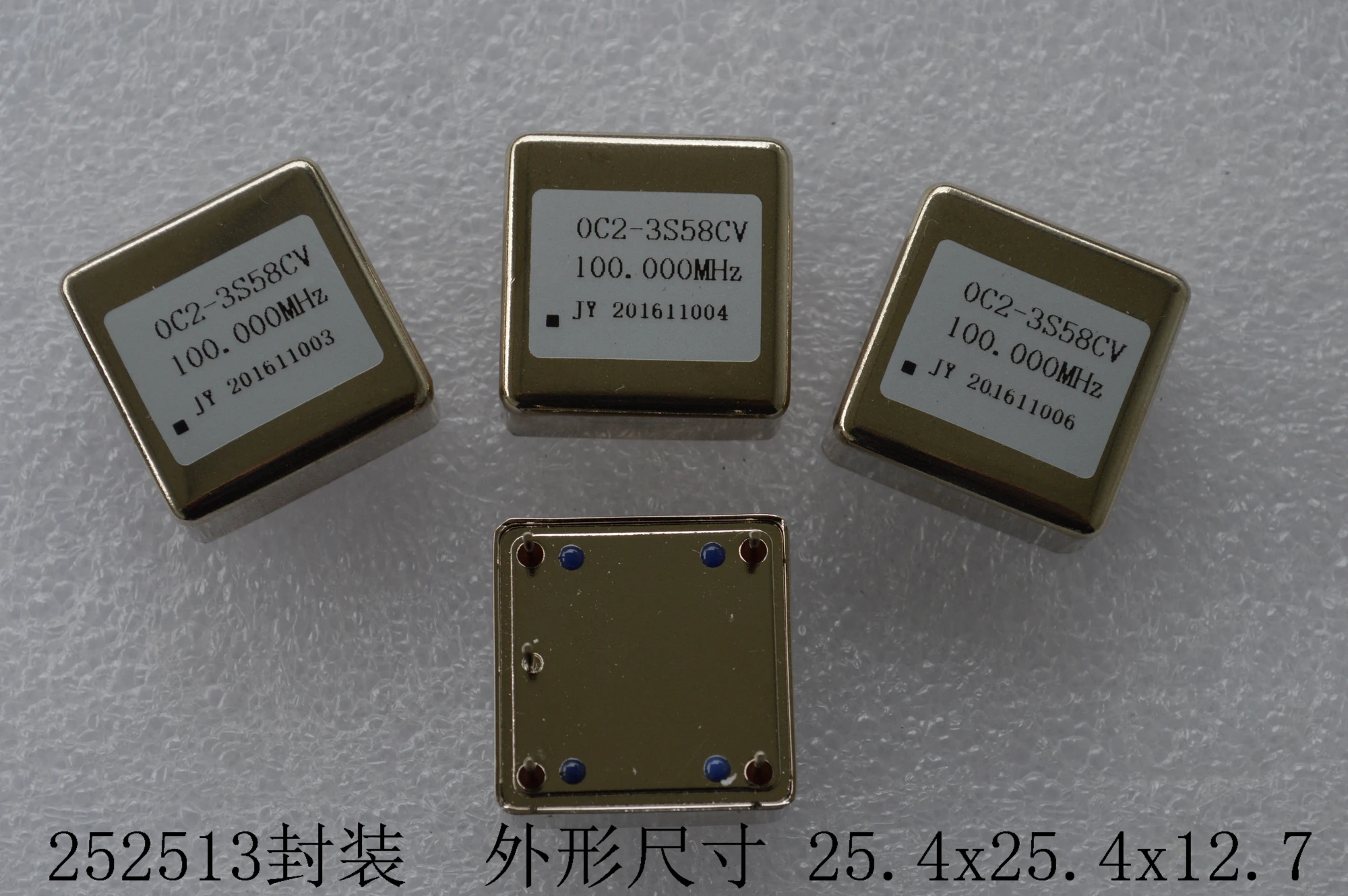

1 шт., кварцевый генератор с низким уровнем шума, низким энергопотреблением 100 МГц
TailKuKe Daytimebuy Store - Надежность 93.75%
Более 1892 подписчиков, дата открытия магазина 11.05.2013
- Положительные оценки: 95% (339)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 92%
Последнее обновление: 20.03.2022
85 Отзывов
326 Заказов
22 Отзывов
73 Заказов
14 Отзывов
33 Заказов
4 Отзывов
31 Заказов
4 Отзывов
25 Заказов
14 Отзывов
18 Заказов
8 Отзывов
13 Заказов
3 Отзывов
12 Заказов
2 Отзывов
8 Заказов
6 Отзывов
7 Заказов
2 Отзывов
7 Заказов
2 Отзывов
5 Заказов
0 Отзывов
5 Заказов
3 Отзывов
5 Заказов
0 Отзывов
5 Заказов
0 Отзывов
4 Заказов
0 Отзывов
3 Заказов
0 Отзывов
3 Заказов
1 Отзывов
2 Заказов
2 Отзывов
2 Заказов
2 Отзывов
2 Заказов
1 Отзывов
2 Заказов
5 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов

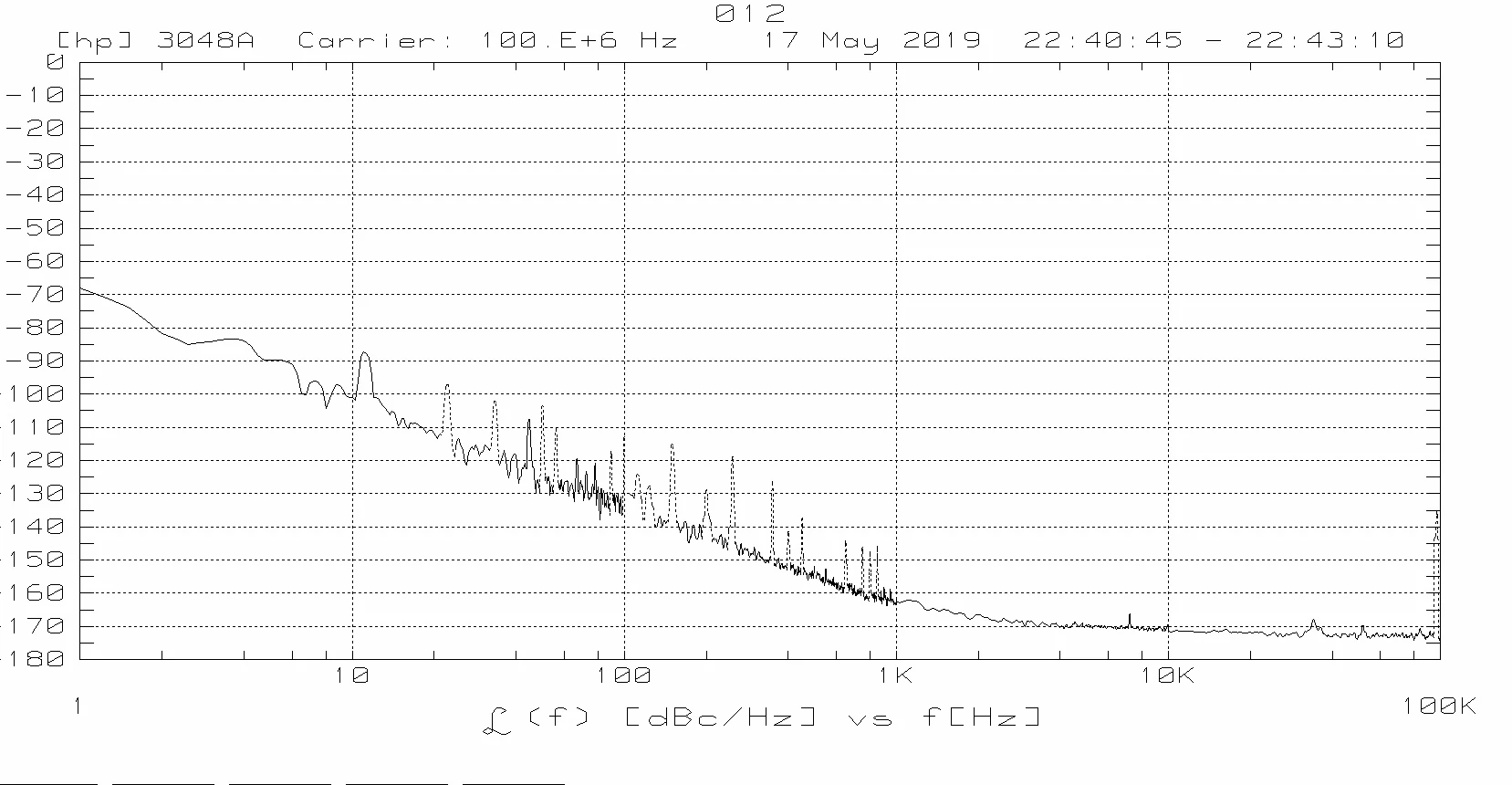

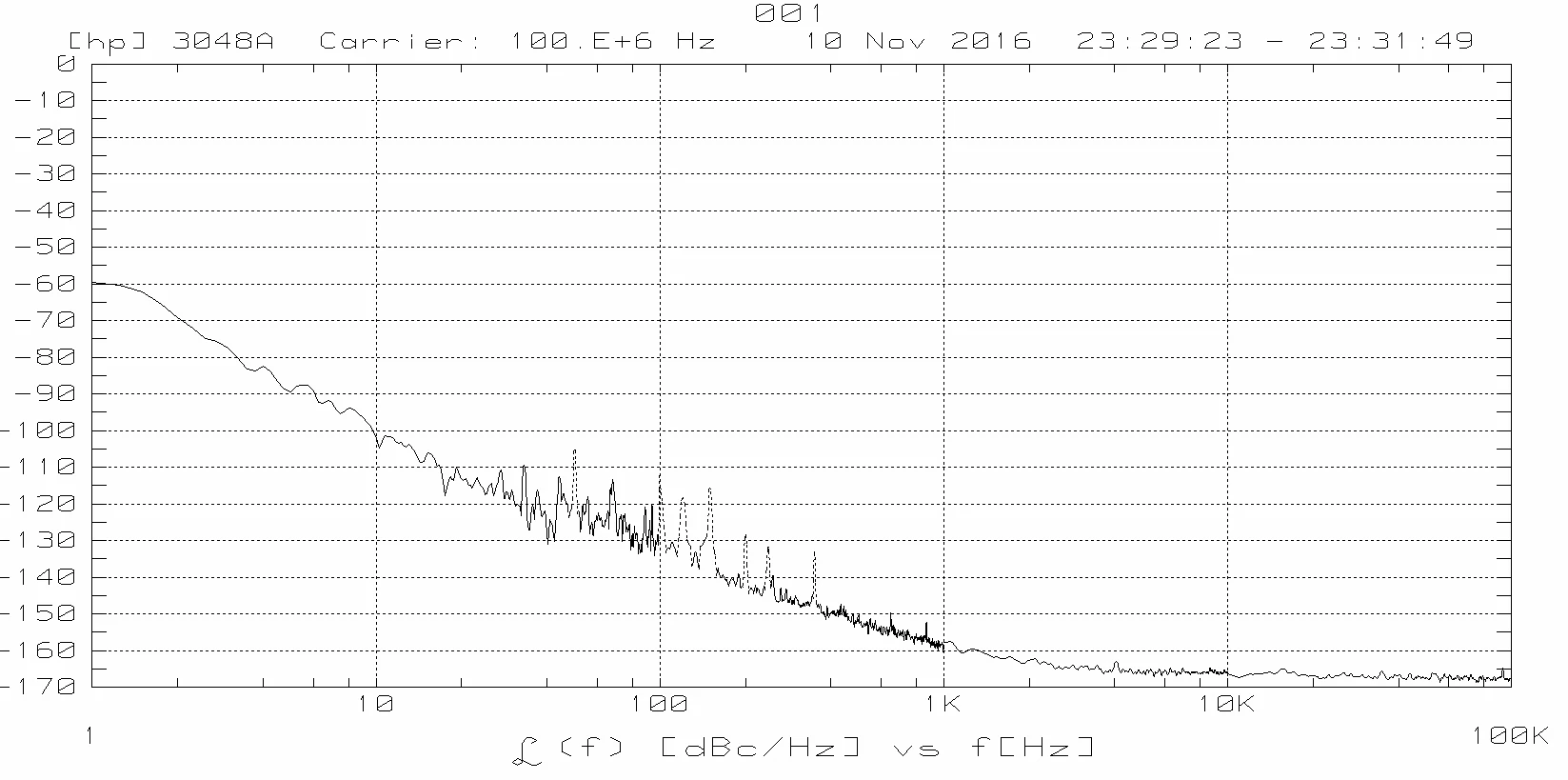

Рабочее напряжение: 12 В Форма выходного сигнала: синусоидальный Фазовый шум: -165dBc/Hz @ 10 кГц Рабочий ток: ≤ 100 мА @ 25 ℃
Кристаллический осциллятор постоянной температуры (ОВенCМонолитный кристаллический осциллятор)
Это своего рода кристаллический осциллятор, который сохраняет частоту стабильной с помощью внутренней постоянной температуры, аббревиатура «кристаллический осциллятор постоянной температуры (OCXO)».
OCXOIt в основном состоит из кристаллических элементов, он состоит из цепи контроля температуры и колебательной цепи, его принцип работы заключается в использовании специально разработанной схемы и структуры управления нагревом, кристаллический элемент и (в дизайне Двухслойная постоянная температура) колебательная схема и другая постоянная температура в очень небольшом особом температурном диапазоне, для достижения высокой стабильности частота колебаний не зависит от изменения температуры окружающей среды.
Оксочастотная стабильность ratioTCXOMore, чем на один порядок выше, в настоящее время, это идеальный источник частоты часов, второй только для стабильности атомных частотных стандартов. Andtcxoсравнение, он нуждается в процессе разогрева из-за его стабильного состояния (особенно в условиях низкой температуры), поэтому, это не подходит для области применения, которая требует, чтобы войти в стабильное рабочее состояние при запуске.
Особенности продукта
Быть относительным toTCXO, VCXO,OCXOIt имеет лучшую стабильность и качество спектра.
Основные приложения
В основном используется в высокой стабильности, не нужно быть готовым к использованию и может обеспечить требования к вышеуказанному источнику питания, например, базовой станции в сети связи, передатчик, репитер переключения частот, своевременные продукты и измерительные приборы, военное и автоматическое оборудование и т. Д.

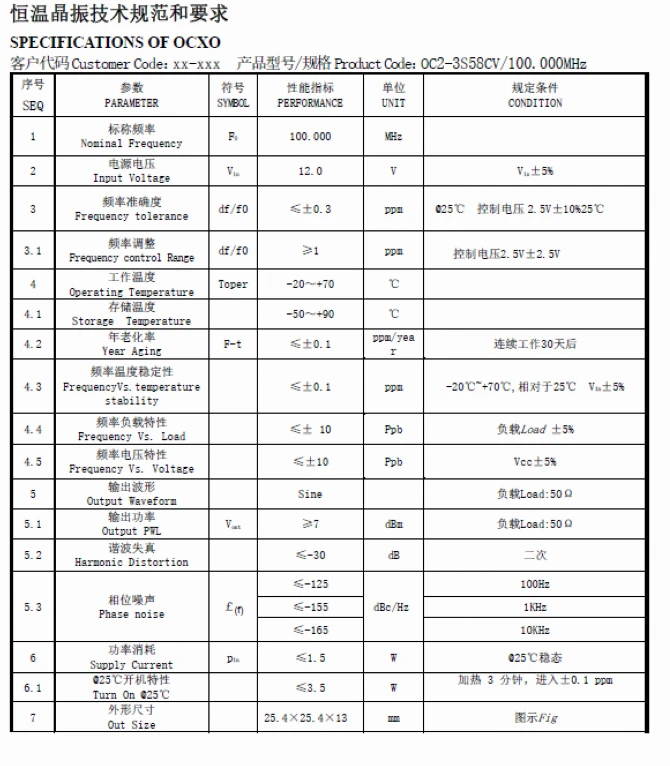

Описание индекса
Номинальная частота: 0,02 МГц ~ 200 МГц

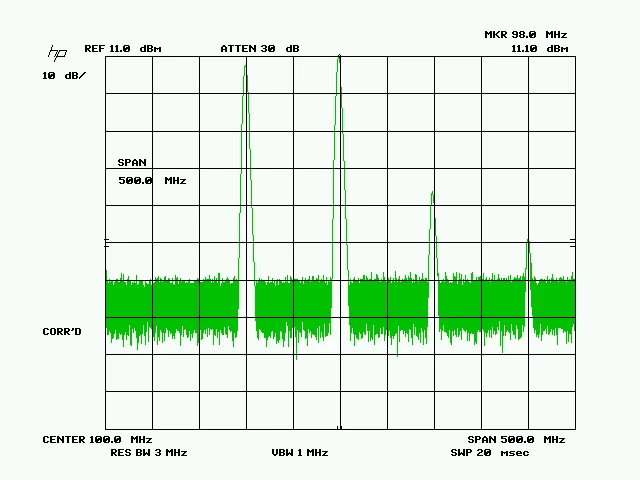

Форма выходного сигнала: формы выходного сигнала являются квадратной волной и синусоидальной волной, для квадратной волны, есть выходной уровень, рабочий цикл, время подъема/спуска, способность вождения и другие индикаторы; Для синусоидальной волны, есть гармоническая и выходная мощность.
Стабильность температуры: поскольку температура инкубатора обычно выше, чем температура окружающей среды 8 ℃выше, на основе требований надежности и нулевого температурного диапазона кристалла, OCXOThe Максимальная температура рабочей температуры, как правило, не более than85 ℃. AT-CUTCrystal comparisonSC-CUTMore термическая инерция кристалла, поэтому useSC-CUTCrystallineOCXOcomparisonAT-CUTCrystallineOCXOIt имеет лучшую производительность в температурной стабильности и ежедневном индексе колебаний.
Скорость старения: старение кристаллического осциллятора в основном зависит от кристалла, Скорость старения кристалла в основном зависит от технологии обработки кристаллов и формы упаковки. Материалы, такие как электроды, как правило, Позолоченные электроды используются для низкого старения кристаллов, далее-алюминий и серебро. Основными упаковочными формами являются Сварка сопротивления и сварка холодного пресса, Более ранняя упаковка стеклянной оболочки исчезла, сварка холодного давления Лучше, чем Сварка сопротивления из-за отсутствия дыма и хронической утечки газа, поэтому старение лучше, чем Сварка сопротивления. AT-CUTThe годовой уровень старения кристалла is0.5ppm, 0.3ppm, 0,1 ppmetc.. SC-CUTThe годовой уровень старения кристалла составляет 0.1ppm, 0.05ppm, 0.02ppm, 0,01 ppmetc..
Время начала: fingerOCXOTime требуется от включения питания до стабилизации тока, обычно меньше, чем 2, и точность частоты может энтер0.1 ~ 0.05ppm.
Рабочее напряжение: 3,3 V, 5,0 V, 9,0 V, 12,0 V, 15,0 V 。
Начальное энергопотребление: это зависит от нулевой температуры кристалла, размер ванны andOCXOThe низкая температура рабочей точки системы.
Стабильное энергопотребление: при температуре окружающей среды 25 ℃ энергопотребление кристаллического осциллятора в стабильной работе.

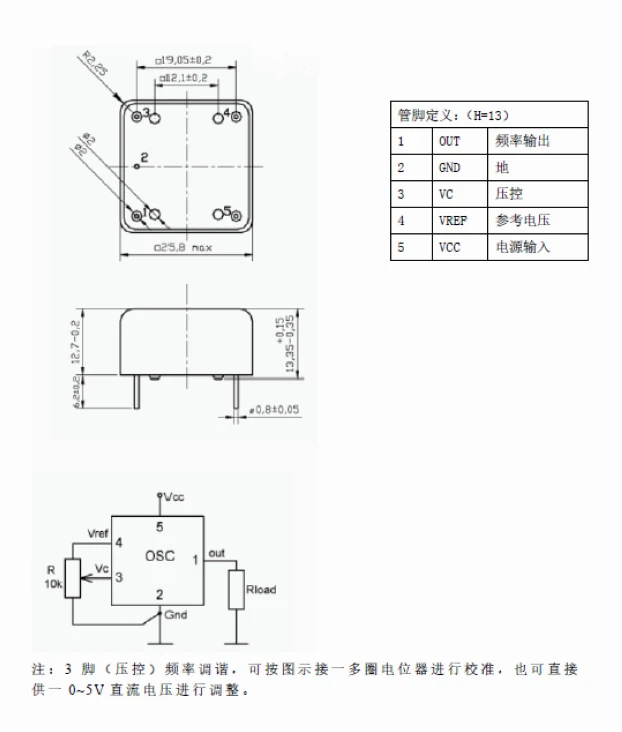

Размеры
Общий размер: (мм)
51x51xH, 51x41xH, 36x27xH, 25x25xH, 25x22xH, 20x20xH, 21x13xH(dip14)
