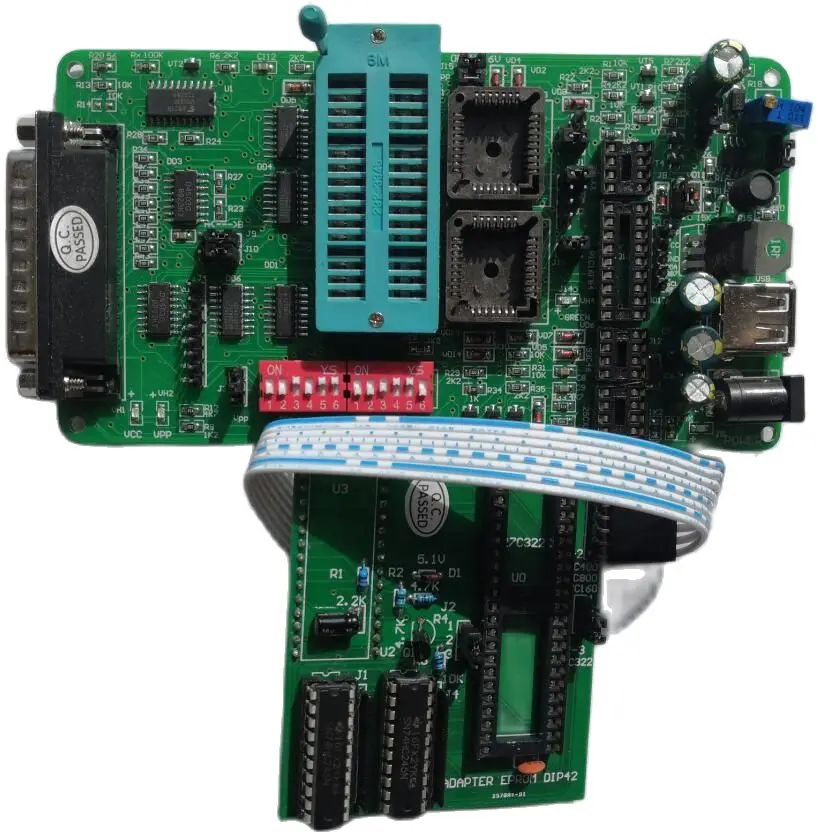

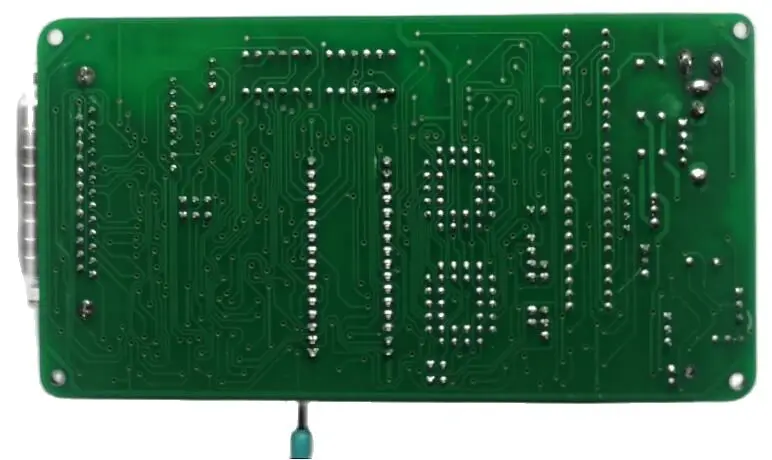

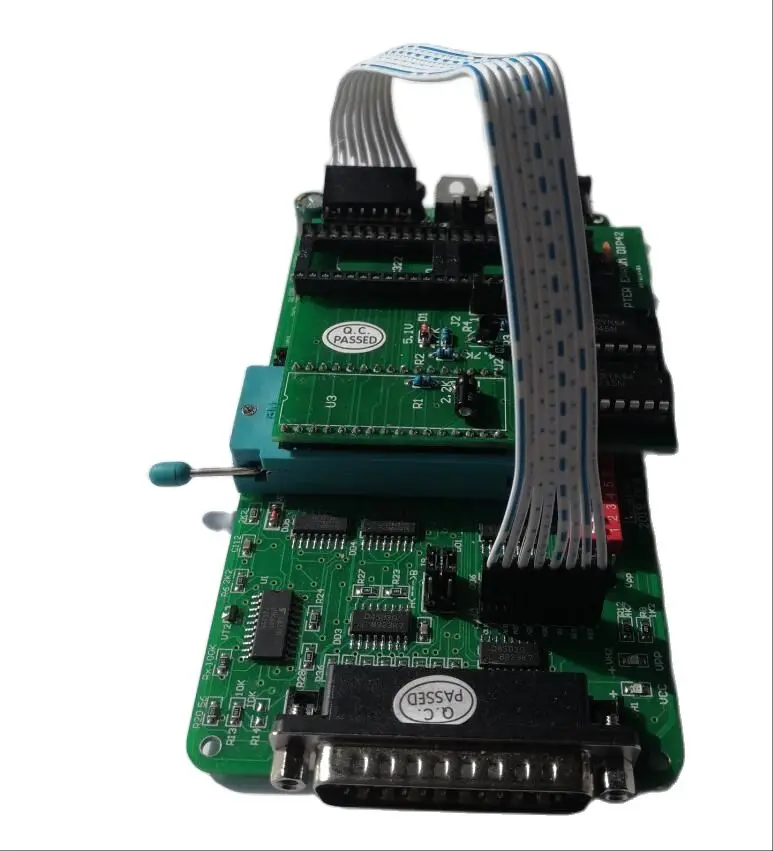

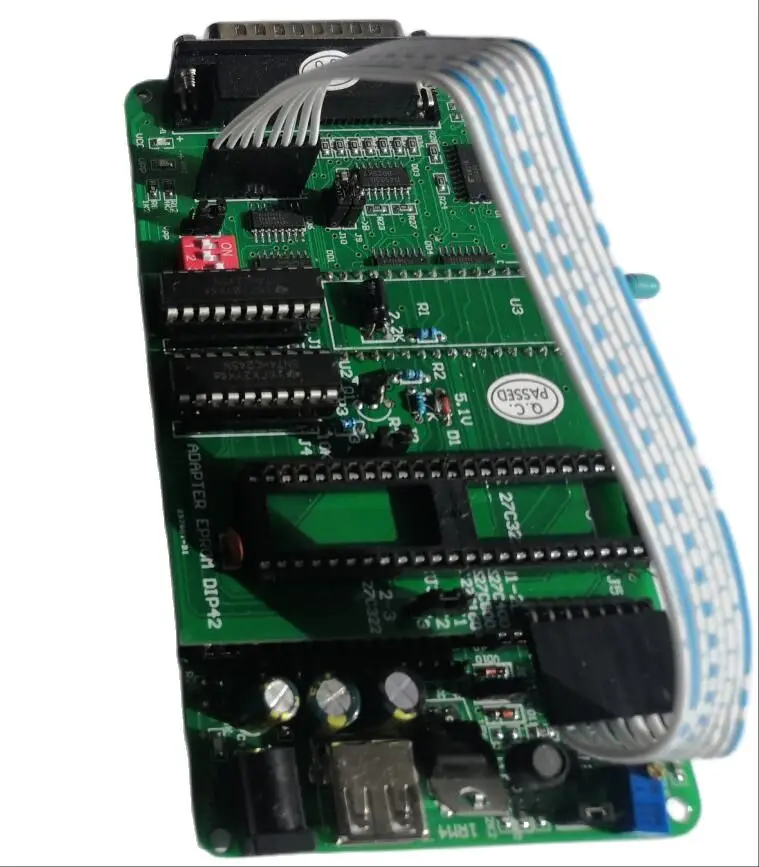

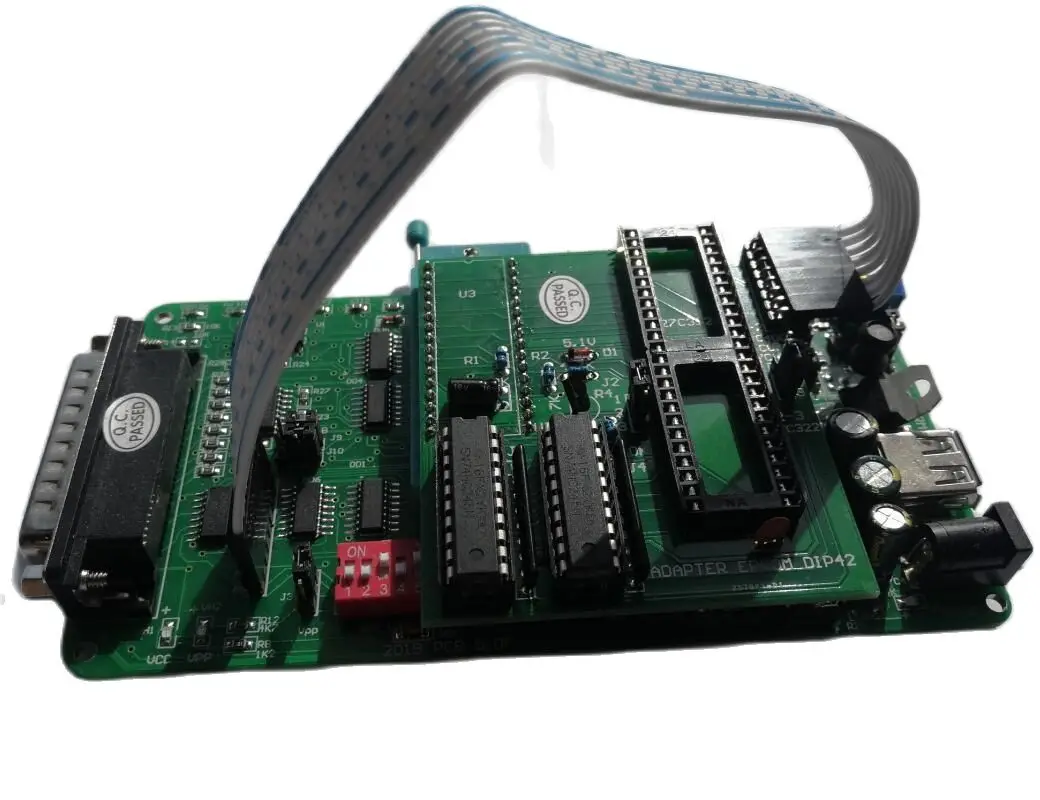

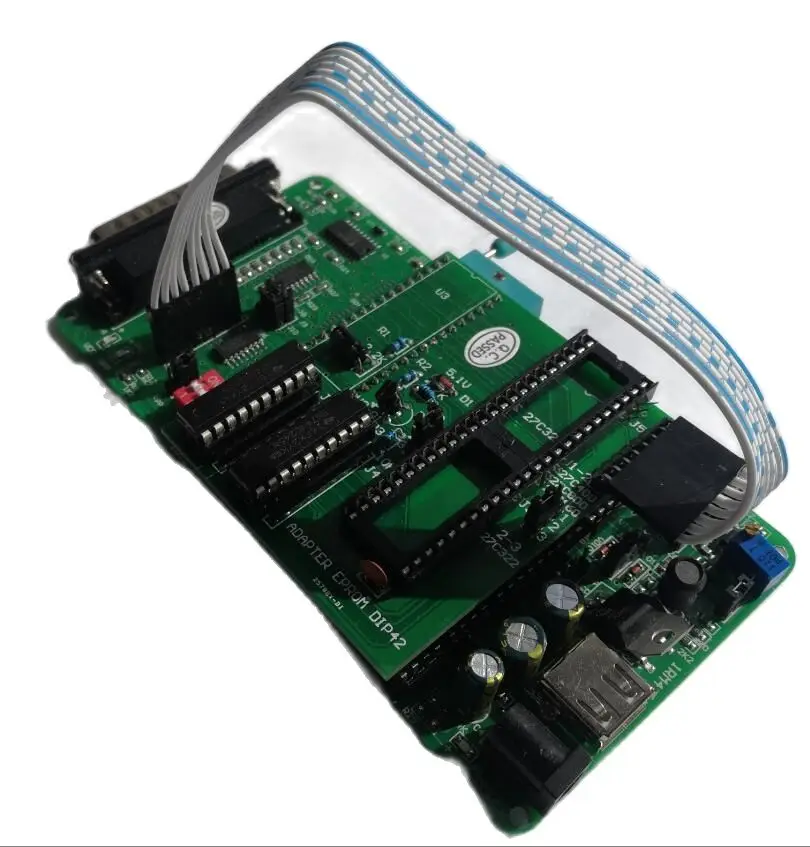

Описание оборудования:Аппаратный дизайн программатора основан на PCB5.0Используйте USB-порт для ПК или адаптер питания переменного/постоянного тока 9-12 В в качестве источника питанияНапряжение VPP можно регулировать непрерывно, важно для программирования на некоторые чипы!Подходит для обновления и ремонта материнской платы ПК и дополнительной платы BIOS.Встроенная вспышка PLCC32 и прошивка PLCC32 HUB/разъем LPC на главной плате!Поддержка чипов (EPROM, EEPROM, FLASH, I2C,PIC, MCS-51,AVR, 93Cxx, ISP)Стандарпосылка ция:1. Одна основная плата EPROM программатора pcb5.0 Dual Power
2. Параллельный кабель DB253. Кабель питания USB4. После того, как вы получите посылка ЛКУ, мы отправим по электронной почте программатору иРуководство на английском языке из интернета к вам, поддержка программного обеспечения 98 / ME/NT / 2000 / XP /WIN7 32BIT5. Адаптер EPROM 16 бит (DIP42)
Поддержка: 27c400, 27c800,27c160,27C322 , DIP посылкаПримечание: для этого программатора нужен параллельный порт на вашем ПК
Список поддерживаемых чипов
EPROM (на основной плате)
27C64, 27C128, 27C256, 27C512, 27C010, 27C020, 27C040,27C1001M27C1001, M27C2001, M27C400127C080 (A19), M27C801, M87C2572716(Vpp25V),27322764, 27128, 27256, 27512, 27010,Vpp12.5V или Vpp21V
EEPROM (на основной плате)
28C65,28C64, 28C128, 28C256,28C512, 28C010, 28C020, 28C040M28C16A/17A (DIP28)(Адаптер или Перемычка) 28C16,XLS2816 (DIP24)
Флэш-память (на основной плате)
28F64, 28F128, 28F256, 28F512,28F010, 28F020MX26C1000, MX26C2000, MX28F1000, MX28F2000Am28F256A, Am28F512A, Am28F010A, Am28F020A (новая команда стирания/прог.)-- Intel ---I28F001BX, 28F004, 28F008, 28F016
Флэш-память (Dip на основной плате, plcc32 нужен адаптер для pcb3.0 , pcb5.0 не нужен адаптер)
29F64, 29F128, 29F256, 29F512,29F010, 29F020, 29F040, 29F08029F001,29F002, 29F004, 29F008, 29F016, 29F032
Серийный (I2C) EEPROM24Cxx (на основной плате)
24C02,24C04,24C08,24C16, 85C72, 85C82, 85C92--- Запись страниц ----24C32,24C64,24C128,24C256,24C512
Микропровод EEPROM(На основной плате)
<------ Данные 8 бит ----->(Pin 6 ->ORG. [Схема подключения к GND])93C06, 93C46, 93LC46, 93C56, 93C57,93C66, 93C76, 93C86 (8 бит), AT59C11, AT59C22, AT59C13CAT35C102, CAT35C104, CAT35C108 (pullup pin7)<------ Данные 16 бит------> (Контакт 6 ->NC [без подключения])93C06A ,93C46X,93C56,93C66,93C76,93C86 (NS)
Микрочип PIC
16C84 , 16F84 ,16F84A , 16F627/16F62812C508/A , 12C509/A , 12CE518 , 12CE519 , 16C50516C620 , 16C621 , 16C622 , 16CE623 , 16CE624 , 16CE625 , 16C710/711--- Через разъем ICSP (вам нужен дополнительный адаптер PIC, чтобы запрограммировать эти новые фото) ----16F870 , 16F871 , 16F872 , 16F873 , 16F874 , 16F876 , 16F877 PIC16F873A-Добавьте микрочип PIC 14 битPIC12F629 , PIC12F675 , PIC16F630 , PIC16F676 , PIC12F635 , PIC12F683PIC16F72/73/74/76/77 , PIC16F737/747/767/777 , PIC16F87/88 , rfPIC12F675x , PIC16F785/PS200 , PIC16F716-Добавьте микрочип 14 бит, 12 бит OTPPIC12C671 , PIC12C672 , PIC12CE673 , PIC12CE674Трико C61/71, трико C62/64/65/73, трико c62a/62B/62C/63/63A/64A/65A/65B/66/67Трико C72/72A/73A/74A/74B/76/77, трико C620/620A/621/621A/622/622AИли 623, или 624/625, или 711, или 712/716, или 774, или 765, или 923/924, или 926Трико C554/556/557/558, трико C432/433, трико C717/770/771/781/782-Добавьте микрочип PIC 14 битPIC12F629/675, PIC16F630/676 , PIC12F635/683 , PIC16F636/684/688,PIC16F72/73/74/76/77 , PIC16F737/747/767/777 , PIC16F87/88,RfPIC12F675x, PIC16F785/PS200 , PIC16F716-Добавить микрочип 14 бит OTPPIC12C671, PIC12C672 , PIC12CE673 , PIC12CE674 , PIC16C61/71 , PIC16C62/64/65/73, PIC16C62A/62B/62C/63/63A/64A/65A/65B/66/67,Трико C72/72A/73A/74A/74B/76/77, трико C620/620A/621/621A/622/622A,Или 623, или 624/625, или 711, или 712/716, или 774, или,Трико c745/765/923/924, трико C925/926, трико C554/556/557/558,Трико C432/433, трико C717/770/771/781/782-Добавьте микрочип PIC 12 бит (флэш-память)PIC12F508/509 , PIC10F200/202/204/206 , PIC16F505 , PIC16F54/57-Добавить PIC18FxxxPIC18F242 , 18F248 , 18F252 , 18F258 , 18F442 , 18F448 , 16F452 , 16F458PIC18F1220 , 18F2220 , 18F4220 , 18F1320 , 18F2320 , 18F4320PIC18F6520 , 18F6620 , 18F6720 , 18F8520 , 18F8620 , 18F8720PIC18F2331 , 18F2431 , 18F4331 , 18F4431PIC18F6525 , 18F6621 , 18F8525 , 18F8621PIC18F6585 , 18F6680 , 18F8585 , 18F8680PIC18F2439 , 18F2539 , 18F4439 , 18F4539PIC18F6410 , 18F8410 , 18F6490 , 18F8490Добавить PIC18FxxxPIC18F2410 , PIC18F2420 , PIC18F2455PIC18F2510 , PIC18F2515 , PIC18F2520 , PIC18F2525 , PIC18F2550 , PIC18F2585PIC18F2610 , PIC18F2620 , PIC18F2680PIC18F4410, PIC18F4420 , PIC18F4455PIC18F4510 , PIC18F4515 , PIC18F4520 , PIC18F4525 , PIC18F4550 , PIC18F4585PIC18F4610 , PIC18F4620 , PIC18F4680Добавьте осциллятор для поиска и редактирования (PIC12F629/675 , PIC16F630/676)Добавьте редактирование конфигурации по адресу 0x2008,0x2009 (PIC12F635/683 , PIC16F636/684/688 , PIC16F785)Фиксированное ПрограммированиеТест на чипеPIC12F675 , PIC16F676 , PIC16F684 ,PIC16F767, PIC16F74PIC16F872 , PIC16F876 , PIC16F877, ЙС-фут f876a, ЙС-фуд f873a, Н-фуд f819Трико F84, трико f84a, трико F628, трико f628a,Eprom PIC12C509JW , PIC16C505JW , PIC16C711JW , PIC16CE625JWPIC18F458 , PIC18F4320 , PIC18LF258 , PIC18F4539 , PIC18F4431
(Dip on main board , plcc32 нужен адаптер для pcb3.0 , pcb5.0 не нужен адаптер)
ASD AE29F1008 (AT29C010), AE29F2008 (AT29C020)Версия 0,992 up(DOS). Может работать под win9x(Отключите прогу. Cpuпростоя или CPUCool)
(Dip on main board , plcc32 нужен адаптер для pcb3.0 , pcb5.0 не нужен адаптер)
Команда seq. 5555/AA, 2AAA/55, 5555/A0AT49F512, AT49F010, AT49F020, AT49F040SST39SF010, SST3S9F020 ,SST39SF040AT49F001,AT49F002 , AT49F008AКоманда seq. 555/AA, 2AA/55, 555/A0Am29F512, Am29F010, Am29F020, Am29F040,HY29F08029F002, 29F002T, Pm29F002T
На основной плате
Новая функция для pcb5.0
--- WINBOND ---W25X010 , W25X020 , W25X040 , W25X080 , W25X16 , W25X32 , W25X64
--- MXIC ---MX25L512 , MX25L1005 , MX25L2005 , MX25L4005A , MX25L8005A , MX25L1605 , MX25L3205 , MX25L6405
--- EON ---EN25B05 , EN25B10 , EN25B20 , EN25B40 , EN25B80 , EN25B16 , EN25B32 , EN25B64EN25P05 , EN25P10 , EN25P20 , EN25P40 , EN25BP80 , EN25P16 , EN25P32 , EN25P64EN25D80 , EN25D16 , EN25F20 , EN25F40 , EN25F80 , EN25F16
--- АМИК ---A25L05P-B , A25L10P-B , A25L20P-B , A25L05P-T , A25L10P-T , A25L20P-T , A25L512A25L010 , A25L020 , A25L040 , A25L080 , A25L016 , A25L032
--- P FLASH ---Pm25LV512 , Pm25LV010 , Pm25LV020 , Pm25LV040 , Pm25LV080 , Pm25LV016--- Numonyx (ST) ---M25P05, M25P10 , M25P20 , M25P40 , M25P80 , M25P16 , M25P32 , M25P64,M25PE10 , M25PE20 , M25PE40 , M25PE80 , M25PX80 , M25PX16 , M25PX32,M25PX64
--- Спансион ---S25FL004A/040A , S25FL008A , S25FL040A-T , S25FL040A-B , S25FL016A , S25FL032A , S25FL064A
На основной плате
--- Байтовое Программирование25010,25020,25040--- Программирование страниц25C080,25C160,25C320,25C640,25C128,25C256,25C512AT25HP256,AT25HP512AT25HP1024 (24-битный адрес)
-- CAT64LCxxx (16bit DATA IN/OUT) Используйте разъем 93CxxxCAT64LC010, CAT64LC020, CAT64LC040
Atmel EEPROM (страница prog.)(Защита данных по)
AT28C256, AT28C010, AT28C040
Nonvaltile SRAM (DS12xx)
DS1220,DS1225Y, DS1230Y/AB, DS1245Y/AB, DS1249Y/AB
Статическая ОЗУ (тестовая ОЗУ)
6116, 6264, 62256, 62512, 628128
На основной плате
W27E512, W27E010, W27C010, W27C020, W27C040SST27SF256, SST27SF512, SST27SF010, SST27SF020MX26C4000Vcc = 3,3-3,6 В SST37VF512, SST37VF010, SST37VF020, SST37VF040
Флэш-память SST,Sanyo
SST28SF040A ,LE28F4001
Все виды адаптеров
(В соответствии с вашими потребностями выбрать и заплатить больше)
Адаптер MCS-51 / AVR + PLCC44
Atmel Авто сетевойAT89C51,52,55, AT89LV51,52,55AT89S8252 (8K + 2K), AT89S53, AT89LS8252,AT89LS53AT89C1051,AT89C2051,AT89C4051 (20pin)AT89C51RC (32KB),AT89C55WD(6,2 В)Автоматический выбор IntelI87C51, i87C51FA, i87C51FB------------------------------------------------I8xC51, i8xC52,i8xC54,i8xC58 (tWP = 100 мкс * 25 импульсов)
Atmel AVR 8-битный RISCAT90Sxxx(Параллельное программирование)Адаптер 32pin на MCS-51
(Чтение, запись, стирание, проверка, флажок пустой, блокировка, предохранители) [флэш-память/EEPROM]AT90S1200,AT90S2313Артикул AT90S2313 pinФункция блокировкиЧтение AT90S2313 лист Errata
MCS-48, MCS-41Адаптер 32pin на MCS-48/41
OTP(Чтение/Проверка/прогам)P8748,P8749H,P8742HVea = 18 в
EPROM(Чтение/Проверка/прогам)D8748,D8749,D8742, D8741, D8742Vea = 18 в
Флэш-память 8/16 бит(Защита данных по)Адаптер (TSOP48 8/16 бит)
Am29F400,Am29F800,29F160,29F320 (режим чтения, записи байт)HY29F200, HY29F400, HY29F800 , AT49F2048A, AT49F4096A, AT49F8192A
EPROM 16 бит (DIP40) (1-4 Мбит)Адаптер Eprom 16 битТолько Eprom
27C1024 (27C210), 27C2048 (27C2002), 27C4096 (27C4002),Схема поToomas Toots(Чтение, программирование байтового режимаПри использовании шины данных с резистером вытягивания (0xFF) A0 выбирает низкий или высокий байт)
EPROM 16 бит (DIP42) (4-32 Мбит)Адаптер Eprom DIP42Только Eprom
M27C400(DIP40), 27C800, 27C160, 27C322Схема поToomas Toots(Чтение, программирование байтового режимаПри использовании шины данных с резистером вытягивания (0xFF) A0 выбирает низкий или высокий байт)
Флэш-память 8/16 бит(Защита данных по)Адаптер (TSOP48LV бит)
29LV200, 29LV400,29LV800,29LV160,29LV320 (режим чтения, записи байт)
Прошивка Hub / LPC FLASHАдаптер прошивки Hub/LPC(PLCC32) (режим PP) (3,3 В)
-- Вспышка LPCSST49LF020, SST49LF040W49V002A, W39V040A
P28F002BCАдаптер P28F002BC (DIP40)
Загрузочный блок флэш-памяти-P28F002BC
Мы также можем предоставить другие продукты:1. Адаптер PCI E для параллельного порта для программатора willem --- 18 долларов США
Если у вашего ПК Нет параллельного порта. Вы можете использовать этот адаптер для добавления параллельного порта для программатора willem
TXTПодходящий тип гнезда для карты ПК: PCI-E 1X, PCI-E 4X, PCI-E 8X, PCI-EОсновная плата для ПК 16X,TXT требует как минимум одного драйвера разъема PCI-ExpressПоддержка xp,win7 32 бит. Примечание: на вашем ПК должен быть PCI-Express разъем.Это не может использоваться PCI разъем.
Какая разница между PCI и гнездо PCI-E, пожалуйста, посмотрите изображение ниже
2. Адаптер «Три в одном» для программатора willem --- 5 $
3 в 1 включает (адаптер DIP32 ------ PLCC32
DIP28 ------Адаптер PLCC32
Адаптер FHW/LPC)
Адаптер DIP32 к PLCC32
EEPROM : 28/28C512, 010020040
EPROM : 27C010, 020040080
Флэш-память: 28F/29C/29F/39F/49F512, 010020040001002004
Поддержка чипа 3,3 В (29LVxx, 28FxxxB3) путем выбора перемычки на адаптере
Адаптер прошивки HUB / LPC
FWH : 82802AB/AC, SST49LF002/0030/004/008, AT49LW040/080 ,W39V040FA,W49V002FA,
LPC : SST49LF020/030/040/080 , W39V040A ,W49V002A,
Адаптер DIP28 к PLCC32
EEPROM : 28/28C16A, 64128256
EPROM : 27C64, 128256512
Флэш-память: 28F/29C/29F/39F/49F64, 128256
3. Адаптер MCS-51 / AVR + PLCC44 ---- 8 $
Atmel AT89Cxx (MCS-51) адаптер 32pin на MCS-51
Atmel Авто сетевой: AT89C51/52/55 , AT89LV51/52/55
AT89S8252 (8K + 2K) AT89S53 , AT89LS8252 , AT89LS53
AT89C1051, AT89C2051, AT89C4051 (20pin) , AT89C51RC (32KB)
AT89C55WD, (6,2 в) SST89C54/58 , SI89C52
Избранные IntelAuto: i87C51, i87C51FA , i87C51FB
I8xC51 i8xC52 , i8xC54 , i8xC58 (tWP = 100 мкс * 25 импульсов)
Atmel AVR 8-битный RISC AT90Sxxx (параллельное программирование) адаптер 32pin на MCS-51
(Чтение, запись, стирание, проверка, флажок пустой, блокировка, предохранители) [флэш-память/EEPROM]
AT90S1200 , AT90S2313 , 90S2333 , 90S4433 , 90S4414 , 90S8515
90S4434 , 90S8535 Артикул AT90S2313 pin
Примечание: посылка комплект не входят чипы на фотографиях
4. Простой адаптер PIC ---- 3 $
5. Адаптер TSOP48 (LV 8/16 бит) ---- 25 $
Используйте вместе с общей розеткой TSOP48 A
Tsop48-wiilem
. ------ Адаптер TSOP48 (LV 8/16 бит)(**,20 мм)
1 Кол-во = (адаптер TSOP48 (8/16 бит)
TSOP48
Поддержка: Am29F200,Am29F400,Am29F800,Am29F160(16M,5V), Am29F320,Mx29F100
HY29F200,HY29F400,HY29F800,AT49F2048A,AT49F4096A,AT49F8192A,AT49F8011, AT49LV1614
AT49LV1614 , 29LV200, 29LV400,29LV800,29LV160,29LV320
(Режим чтения, записи байтов)
Поддерживает как флэш-память 5 В, так и 3,3 В и программирование в байтовом режиме.
Используйте вместе с общей розеткой TSOP48 A
6. Адаптер 27Cxxxx ( EPROM 16 бит, 1-4 Мбит) (DIP40)--- 8 $
Поддержка: 27C1024 (27C210), 27C2048 (27C2002), 27C4096 (27C4002),
, Упаковка DIP 40.
7. Адаптер 27Cxxxx ( EPROM 16 бит, 4-32 Мбит) (DIP42)--- 10 $
Поддержка: M27C400, 27C800, 27C160, 27C322
, Пакет DIP 42.
8. Программатор онлайн-адаптер для чипа sop8, 25 **, 24c ** ,93c ** --- 16 долларов США
9. Адаптер программатора Willem PSOP44 SOP44 29F200 29F800 --- 25 долларов США
Адаптер программатора Willem: PSOP44 SOP44 -DIP32
Описание:
* Поддерживает стандартные, расширенные, расширенные, PCB3X , PCB4x
Программатор Willem EPROM
* Поддерживает Am29F200, Am29F400, Am29F800 и
3,3 В 29LV200, 29LV400 и 29LV800
* Поддерживает 28F200, 28F400 и 28F800
