Шлюз Heltec IOT Lora с узлом lora ESP32 Wi-Fi Lora V2Cubecel ASR650x ASR6501 SX1262 Lora GPSSTM32 для Arduin 433868915

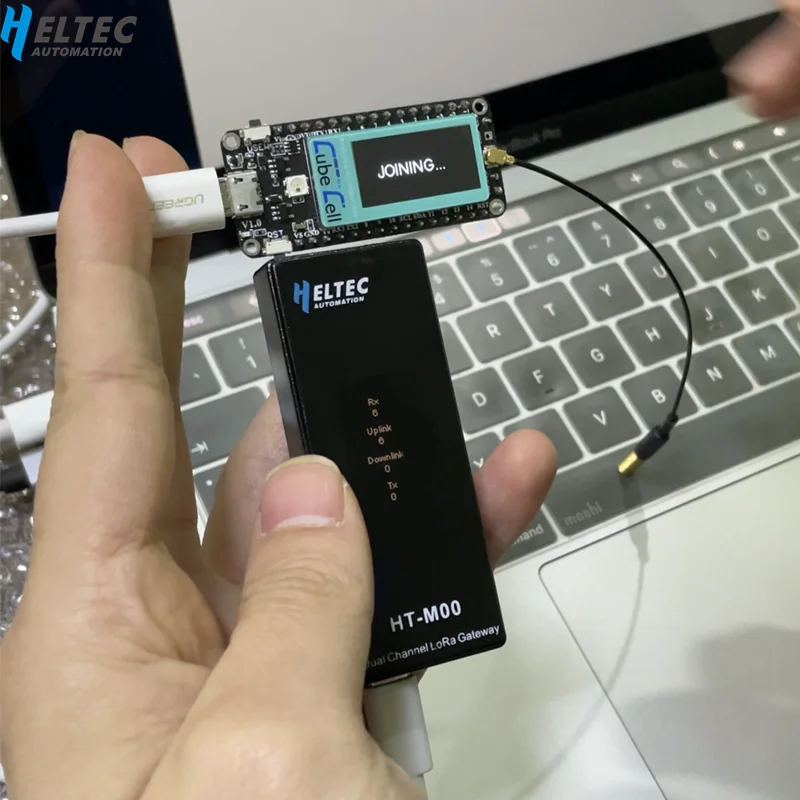

При использовании шлюза HT-M00, используя другие узлы, чем серия CubeCell компании, необходимо изменить длину преамбулы передачи узла на 16 (по умолчанию-8).

Если длина преамбулы не изменена на 16, можно получить только SF7.

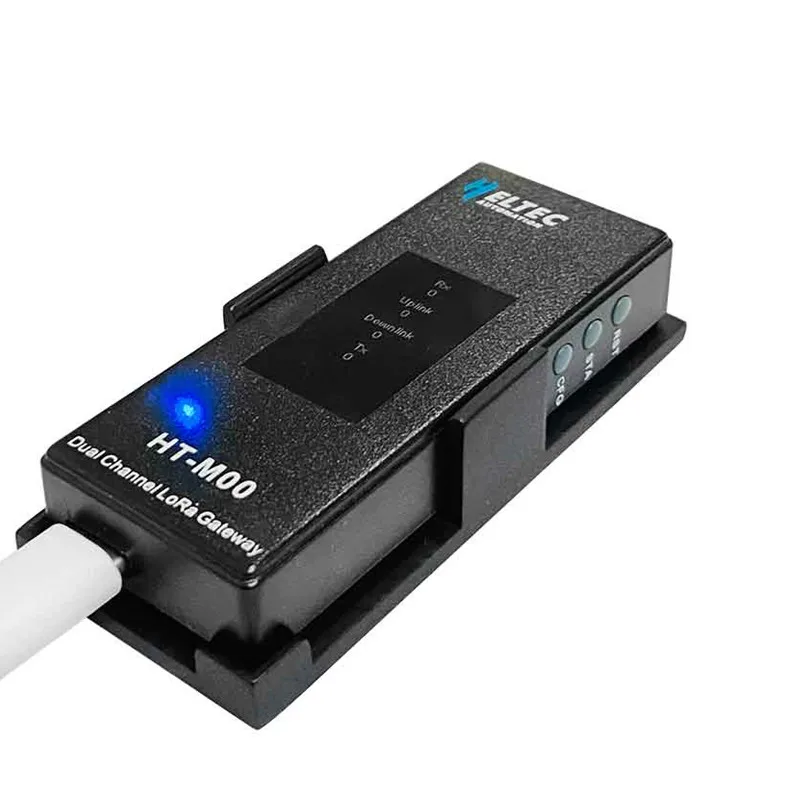

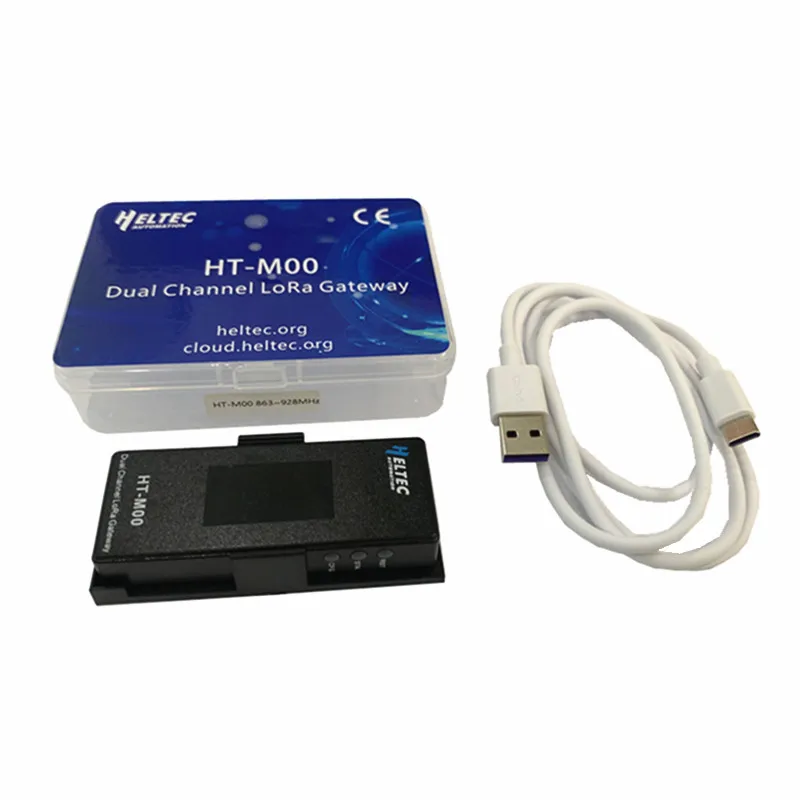

Обзор HT-MOO

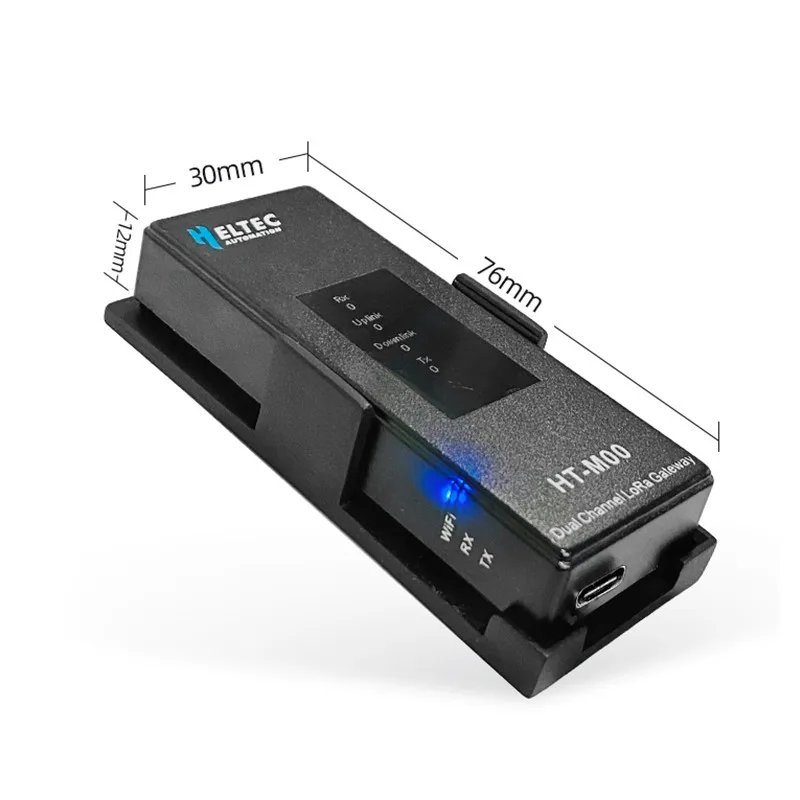

Сертификат CE ESP32 + SX1276 Размер: 75x30x13 мм Эмулирует демодуляторы LoRa Автоматический адаптивный коэффициент спектра распространения, SF7-SF12 для каждого канала необязателен Максимальный выход: 18 ± 1 дБм Интерфейс связи Type-C USB Напряжение питания: 5 В Поддержка протоколов LoRaWAN класса A, класса C Диапазон воспроизводимых частот: Европа-диапазон 868 МГц ISM (диапазон от 863 мгц до 870 МГц) Европа-диапазон 433 МГц ISM США/Австралия-диапазон 915 МГц ISM (диапазон от 902 МГц до 928 МГц) Китай-диапазон 470 МГц ISM (диапазон от 470 МГц до 510 МГц)

Технические параметры

Основной чип управления: esp32 Радиочастотный чип LoRa: SX1276 Рабочий диапазон (необязательно):EU_433, CN_470_510, EU_863_870, us_902 _ 928 Максимальная выходная мощность LoRa: 18 дБ ± 1 дБ Чувствительность приема Интерфейс: USB Type-C x 1 USB на последовательный чип: CP2102 Размер: 75x30x13 мм Рабочая температура: -40 ~ 80 ℃

Ниже приведены наши узлы heltec

Антенна 433 МГц

Антенна 868-915 МГц

Лора узел 151

CubeCell

Основываясь на чипах серии ASR650x, мы проделали большую миграцию и разработку, благодаря чему они идеально поддерживают Arduino®, Может стабильно работать с протоколом LoRaWAN и легко подключать литиевые батареи и солнечные панели... это серия CubeCell.

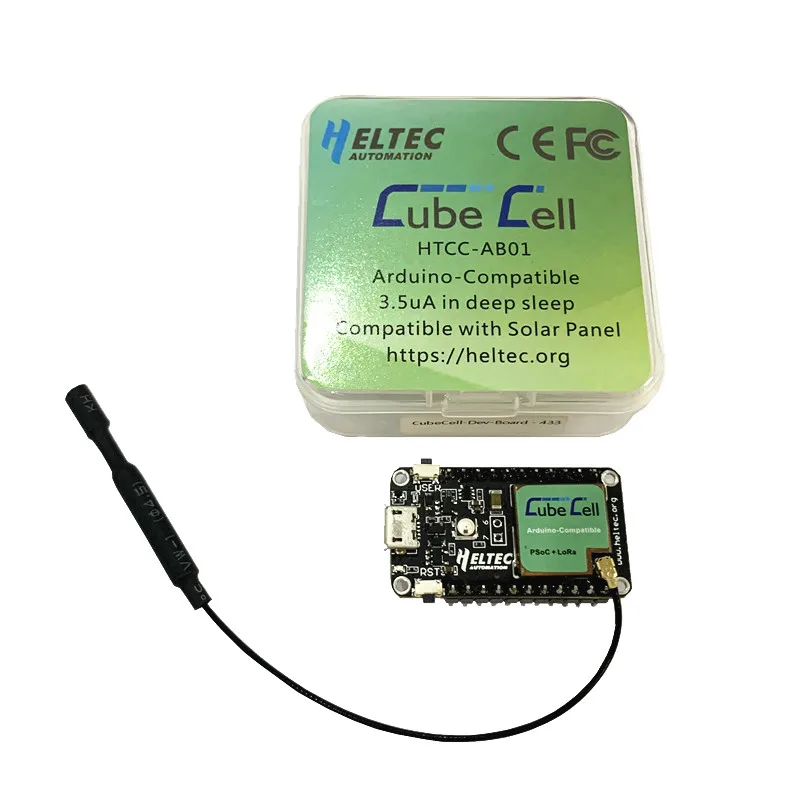

HTCC-AB01 плотность

Обзор HTCC-AB02

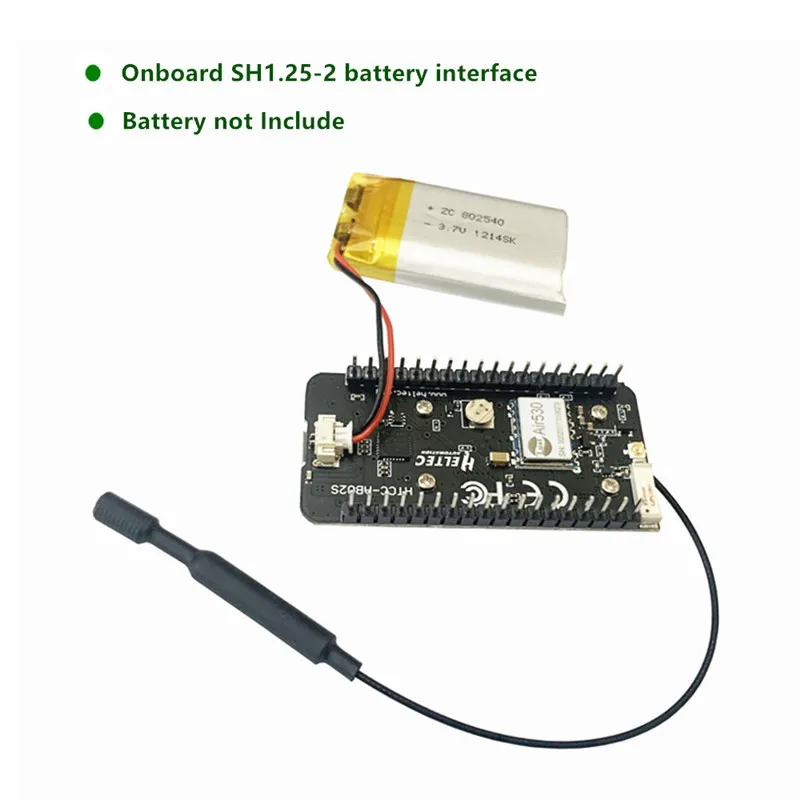

Идеальная совместимость с Arduino! Сертификация CE и FCC; На базе ASR605x (ASR6501, ASR6502) эти чипы уже интегрированы в PSoC®MCU серии 4000 (ARM®Кортекс®M0 + Core) и SX1262; Поддержка LoRaWAN 1.0.2; Ультра низкая мощность конструкции, 3.5uA в глубоком сне; Встроенная система управления солнечной энергией, может напрямую подключаться к солнечной панели 5,5 ~ 7 В; Бортовой интерфейс аккумулятора SH1.25-2, интегрированная система управления литиевой батареей (управление зарядом и разрядом, защита от перезаряда, обнаружение заряда батареи, автоматическое переключение питания USB/аккумулятора); Интерфейс Micro USB с полной защитой от ESD, защитой от короткого замыкания, радиочастотным экранированием и другими мерами защиты; Интегрированный чип CP2102 USB к последовательному порту, удобный для скачивания программ, отладки информации печати; Хорошее сочетание удобств и большое расстояние связи. Бортовой 0,96-дюймовый 128*64 точечный матричный OLED дисплей, который может быть использован для отображения информации об отладке, заряда аккумулятора и другой информации;

Фетр

MCU:ASR6502 (ARM 48 МГц®Кортекс®M0 + MCU, 128 КБ флэш-памяти, 16 КБ SRAM) Чип LoRa: ASR6502 (внутренняя сборка Semtech®Лора®Приемопередатчик SX1262) Рабочая группа LoRa: EU_433, CN_470_510, EU_863_870, us_902 _ 928 Максимальная выходная мощность LoRa: 22 ± 1 дБ Аппаратные ресурсы: UART x 2; SPI x 2; I2C x 2; SWD x 1; ADCx 3 12-битный АЦП; 8-канальный ДМА двигатель 14 x GPIO Вспышка: внутренняя вспышка 128 Кб Интерфейс: Micro USB x 1; LoRa (IPEX) x 1 Размер: 50,9x22,9x8 мм USB-UART мост: CP2102 Тип батареи: 3,7 V литиевая (ш1.25x2 розетка) Схема обнаружения батареи: √ Контроль мощности внешнего устройства (Vext):√ Конструкция с низким энергопотреблением: глубокий сон 3,5 мА

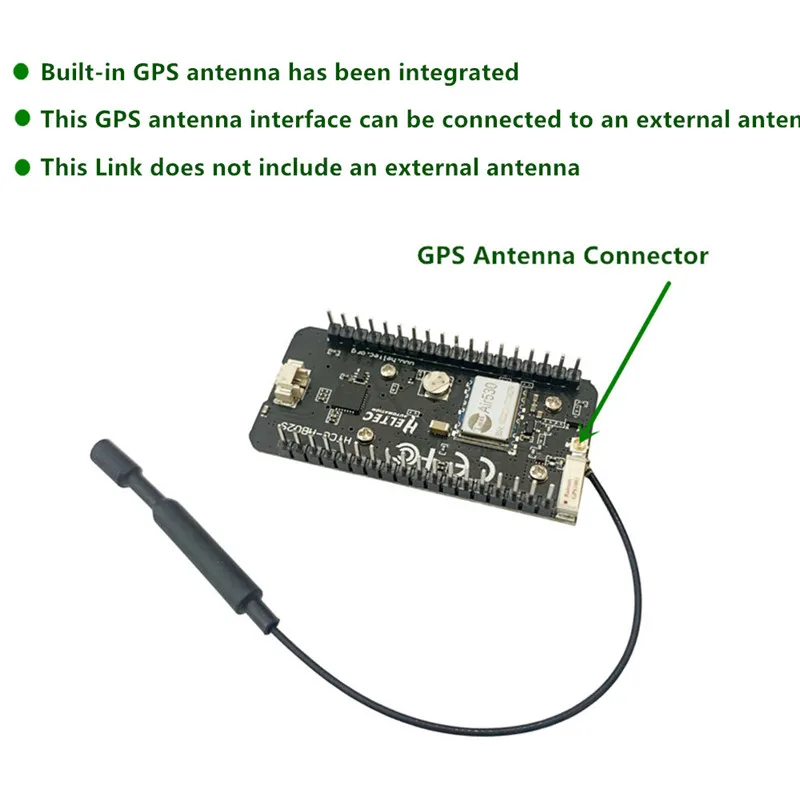

GPS-датчик HTCC-AB02S

Фетр MCU:ASR6502 (ARM 48 МГц®Кортекс®M0 + MCU, 128 КБ флэш-памяти, 16 КБ SRAM) Чип LoRa: ASR6502 (внутренняя сборка Semtech®Лора®Приемопередатчик SX1262) Рабочая группа LoRa: EU_433, CN_470_510, EU_863_870, us_902 _ 928 Максимальная выходная мощность LoRa: 22 ± 1 дБ Аппаратные ресурсы: UART x 2; SPI x 1; I2C x 1; SWD x 1; ADCx 3; COMP x 1 12-битный АЦП; 8-канальный ДМА двигатель 14 x GPIO Вспышка: внутренняя вспышка 128 Кб Интерфейс: Micro USB x 1; LoRa (IPEX) x 1 Размер: 55,9x27,9x9,5 мм USB-UART мост: CP2102 Тип батареи: 3,7 V литиевая (ш1.25x2 розетка) Схема обнаружения батареи: √ Контроль мощности внешнего устройства (Vext): √ Конструкция с низким энергопотреблением Глубокий сон: 3,5 мА

HTCC-AB02A плотность

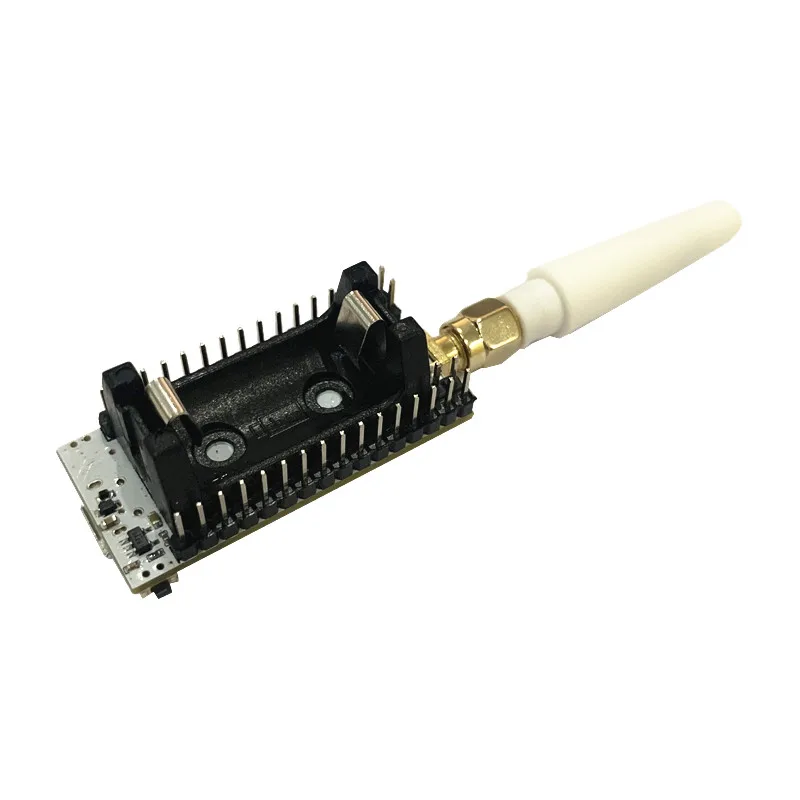

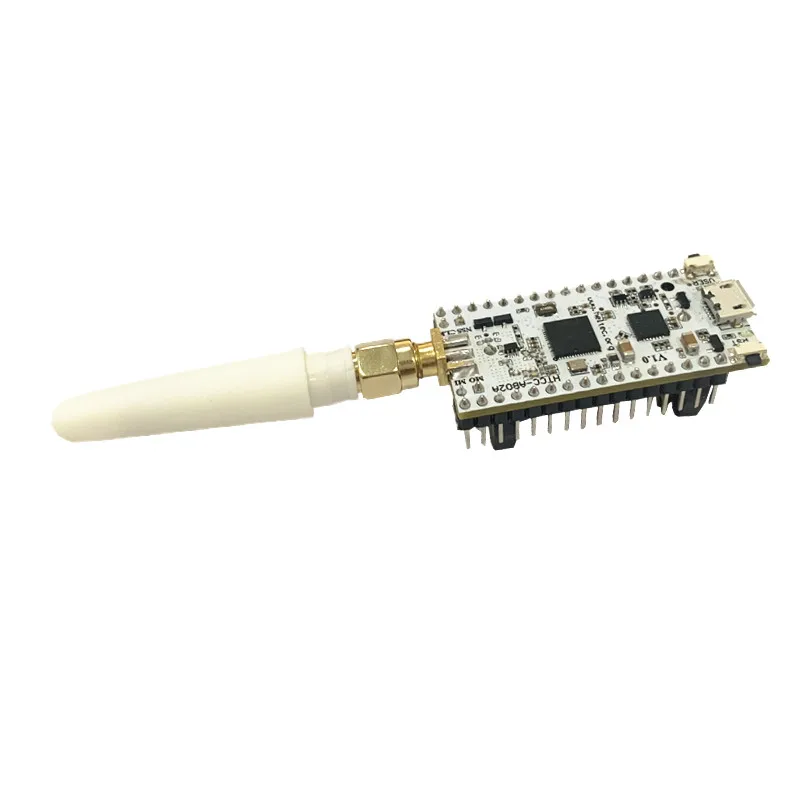

CubeCell 1/2AA узел HTCC-AB02A MCU:ASR6502 (ARM 48 МГц®Кортекс®M0 + MCU, 128 КБ флэш-памяти, 16 КБ SRAM) Чип LoRa: ASR6502 (внутренняя сборка Semtech®Лора®Приемопередатчик SX1262) Рабочая группа LoRa: EU_433, CN_470_510, EU_863_870, us_902 _ 928 Максимальная выходная мощность LoRa: 22 ± 1 дБ Аппаратные ресурсы: UART x 2; SPI x 1; I2C x 1; SWD x 1; ADCx 3; Комп x 1; 12-битный АЦП; 8-канальный ДМА двигатель; 14 x GPIO; Вспышка: внутренняя вспышка 128 Кб Интерфейс: Micro USB x 1; LoRa (SMA) x 1 Размер: 56,6x24x20 мм USB-UART мост: CP2102 Тип батареи: 3,7 V литиевая (ш1.25x2 розетка) Схема обнаружения батареи: √ Контроль мощности внешнего устройства (Vext):√ Конструкция с низким энергопотреблением: глубокий сон 3,5 мА
