Провод 2 метра, может быть длиннее, пожалуйста, свяжитесь с нами.

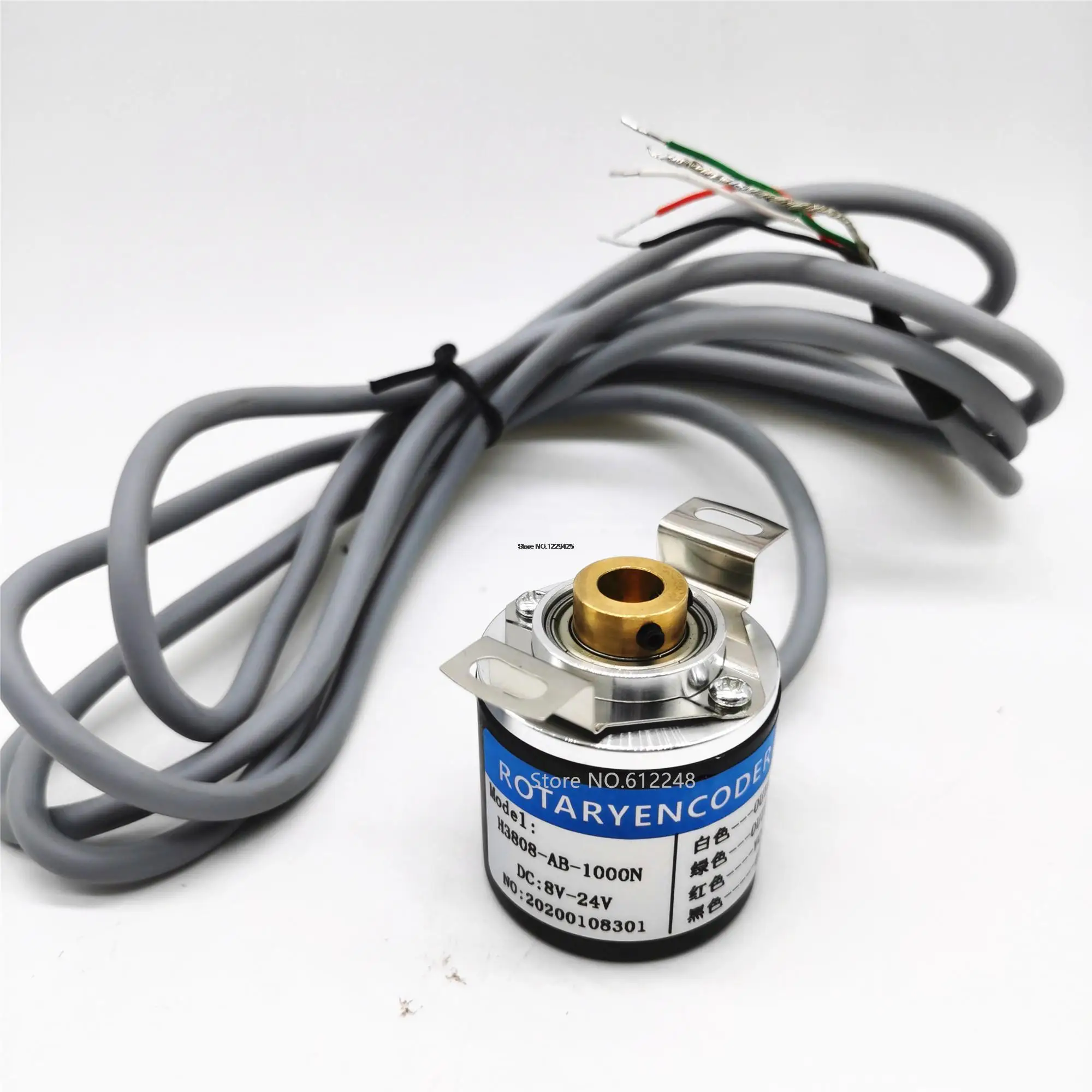

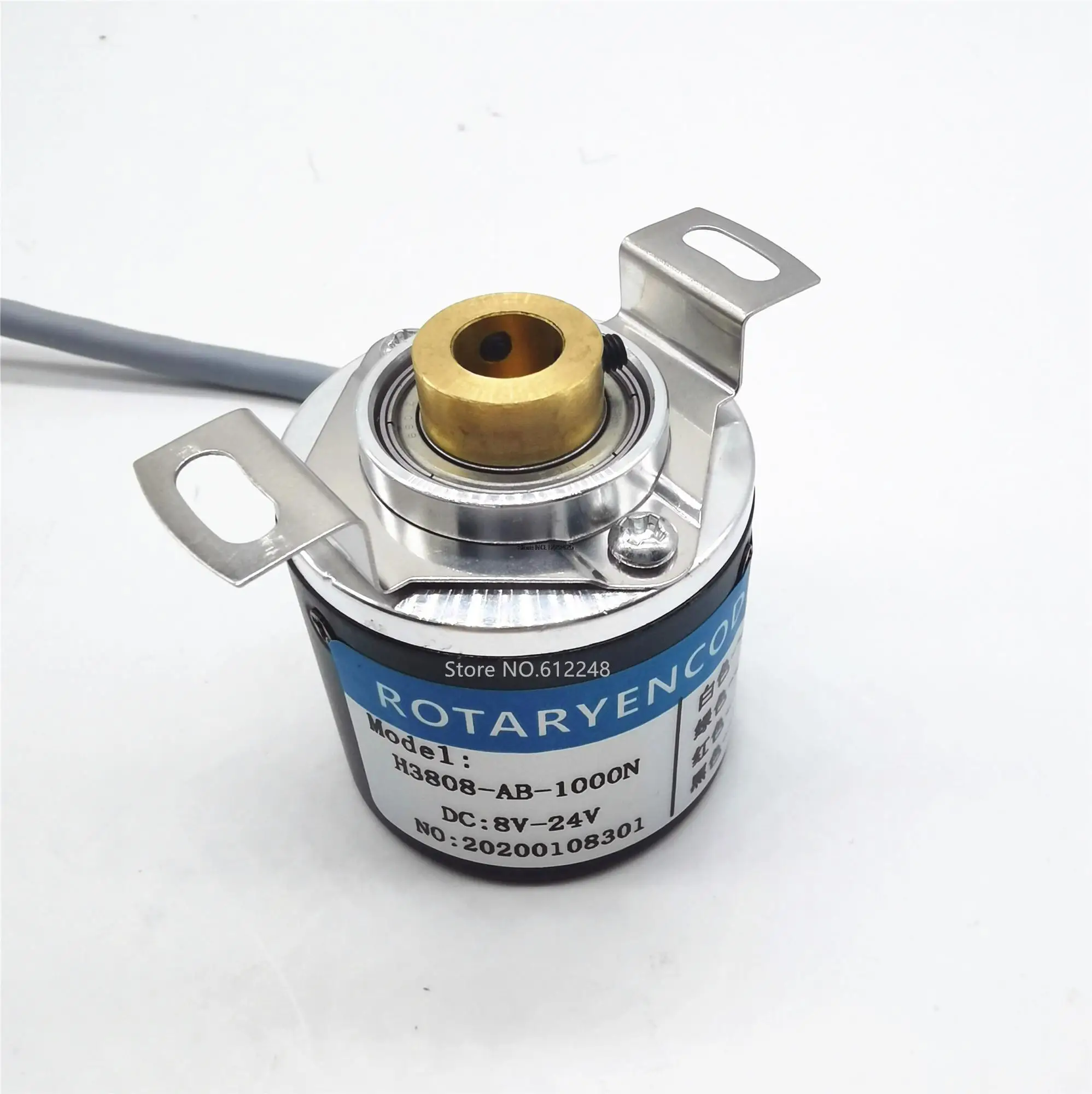

Тип: кодировщик R38-08-инкрементный роторный кодер, AB двухфазный, через вращающийся диск решетки и оптомуфта для получения распознаваемого направления счетного импульсного сигнала.
Производительность: 600 P/R импульсный выход 600 импульсный сигнал на один оборот, DC5-30V Широкий источник напряжения. Максимальная Механическая скорость 5000 об/мин;
Способ подключения: красный-положительный черный-отрицательный
Бело-фазное зелено-фазное Сетчатое Экранирование (Примечание: определенный цвет проводки основан на маркировке товарной таблички)

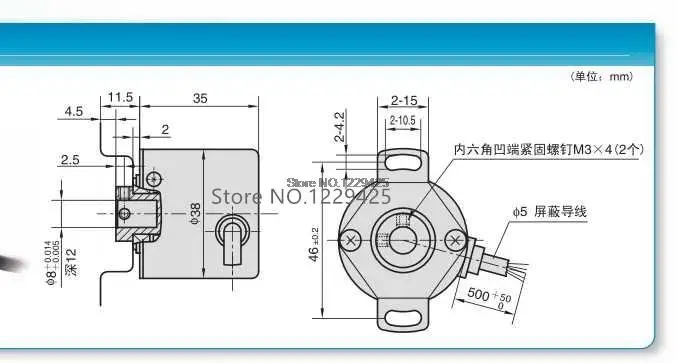

Размер корпуса энкодера: 38 мм; Диаметр вала 8*12 мм; Платформа без оси: 5 мм, 24 мм; Фиксированное отверстие: винт м3, 32 отверстия для установки в 46 кругах.
Выход: AB двухфазный выход прямоугольного ортогонального импульса, выход цепи NPN коллектор открытого типа вывода, этот тип вывода может быть напрямую соединен с одночипным компьютером или ПЛК с внутренним сопротивлением натяжения, например, 51 однокристальный компьютер или Mitsubishi PLC (входной режим PLC должен быть подключен к 0V). Примечание: Если кодировщик не подключен к устройству. Нет прямого осциллограф осциллоскоп (выход коллектора с открытым контуром без сопротивления натяжения, нет выхода напряжения). Если вам нужен осциллограф, добавьте два выдвижных резистора к двухфазному выходу AB.
Использование: используется для измерения скорости вращения, угла, ускорения и длины объекта.
Область применения: интеллектуальное управление для различных измерений смещения, автоматическая фиксация длины и автоматическая гидратирующая машина, фиксация длины стального стержня и режущий контроллер, шкала тела для измерения роста, конкурсный робот студентов университета и т. д.
Характеристика: у него есть замечательные преимущества маленький размер, светильник вес, удобная установка и высокая эффективность затрат с размерами, соответствующими целым числам.
Примечания: 1: кодировщик и вал не должны быть жестко подключены, используя эластичный соединитель. Фотоэлектрический кодировщик относится к высокоточному датчику, его строго запрещено стучать при установке.
2: пожалуйста, не устанавливайте выходную линию кодировщика и линию электропередачи вместе или выходную мощность в одном слоте или рядом с распределительной панелью.
3: ошибки в проводке повредят внутреннюю цепь. Когда проводка, пожалуйста, нажмите на проводку этикетки coder, проверьте правильность и включите.
