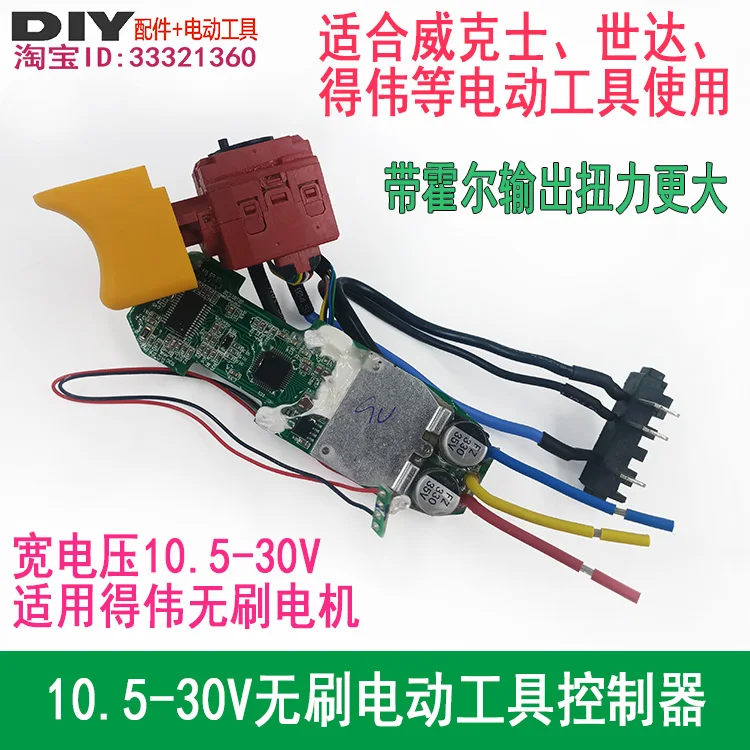

Бесщеточный сенсорный регулятор мотора вместо бесщеточного Главного управления DEWALT, подходит для переключателя WROX WX367

Напряжение контроллера: Может использоваться DC10.5-30V, он должен использоваться на электрических инструментах 14,4 В.

Плата управления является бессенсорным бесщеточным контроллером, который не подходит для неиндуктивных двигателей. Сочетание сенсорных двигателей с сенсорными контроллерами имеет преимущество более низкоскоростного выходного крутящего момента.

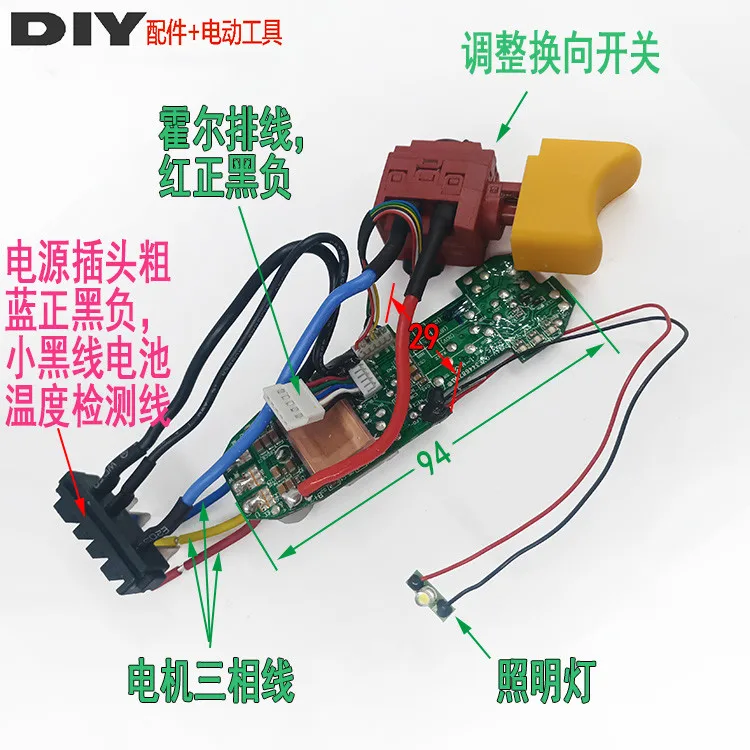

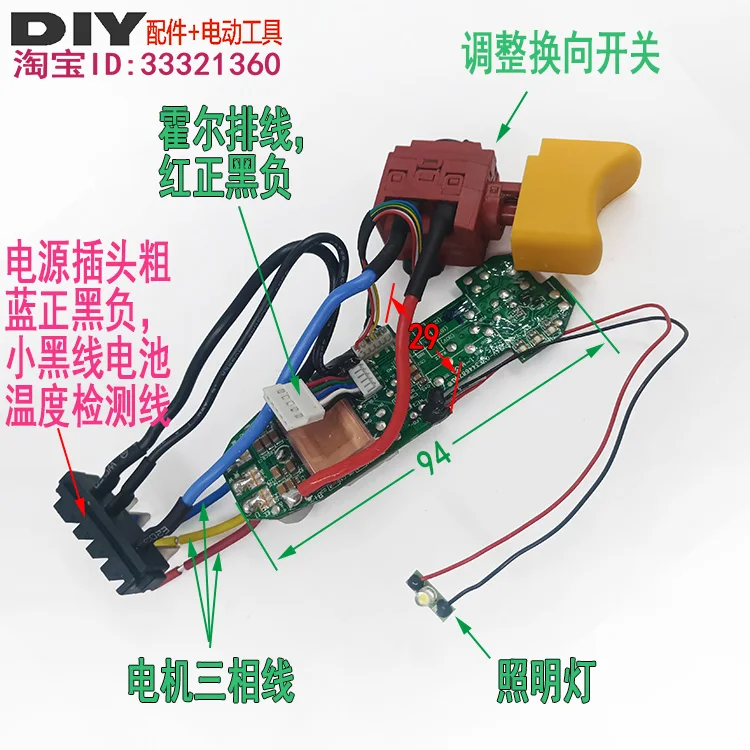

Метод проводки контроллера:

Подключите синий провод к положительному, толстый черный провод к отрицательному, маленький черный провод предназначен для определения температуры батареи, вы можете использовать этот провод для изменения температуры трубки mos, чтобы предотвратить сжигание трубки mos от перегрузки и самостоятельно изучить конкретный метод подключения. Подключите три толстых провода двигателя, кабель Холла провода, красный положительный и черный отрицательный, остальные три провода являются фазами.

Этот вид контроллера подходит для коммутации полюс-центра, то есть 120 градусов мотор зала. Тест не совместим с WROX 278 и двигателя Bosch, и рабочий ток большой. Он должен быть использован на WROX WX367, Star или Kingfisher бесщеточные дрели. Бесщеточный двигатель DEWALT в тестовом магазине очень подходит. Передние и обратные токи в основном одинаковые. Трехфазная последовательность, соединенная с двигателем, должна быть правильной, в противном случае двигатель не будет вращаться или ток может быть очень большим. Не используйте его, пока проводка не будет правильной. Аккумулятор питания или высокомощный источник питания, в противном случае он сгорит диск, помните!

При проводке провода должны быть изолированы. Провода холла и провода освещения будут повреждены, если они коснутся источника питания!

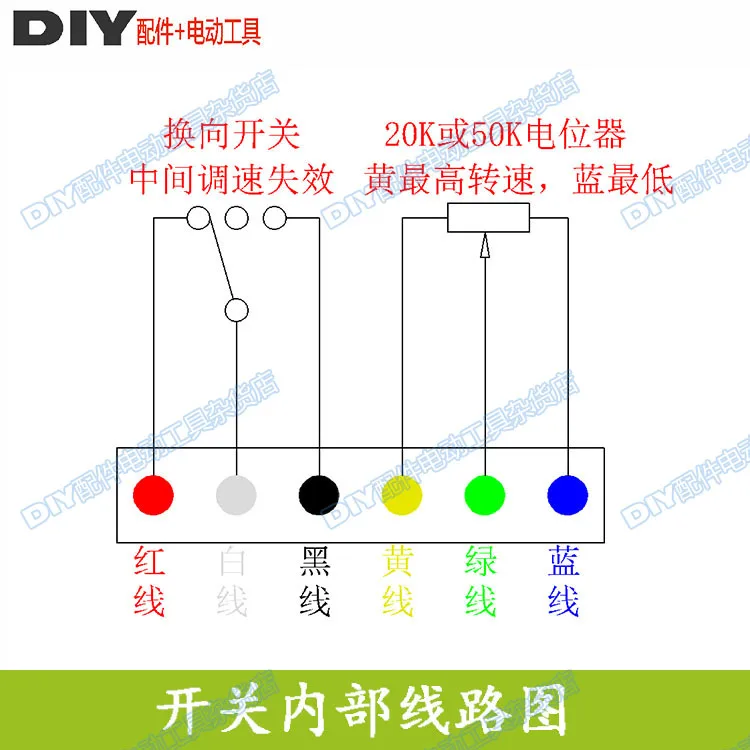

Метод управления потенциометром для Шестипроводной модели:

Толстая синяя и красная линия переключателя-это переключатель, а шесть кабелей предназначены для управления коммутацией и контроля скорости. Для конкретного метода изменения потенциометра, пожалуйста, обратитесь к картинке схемы внутренней цепи переключателя.
