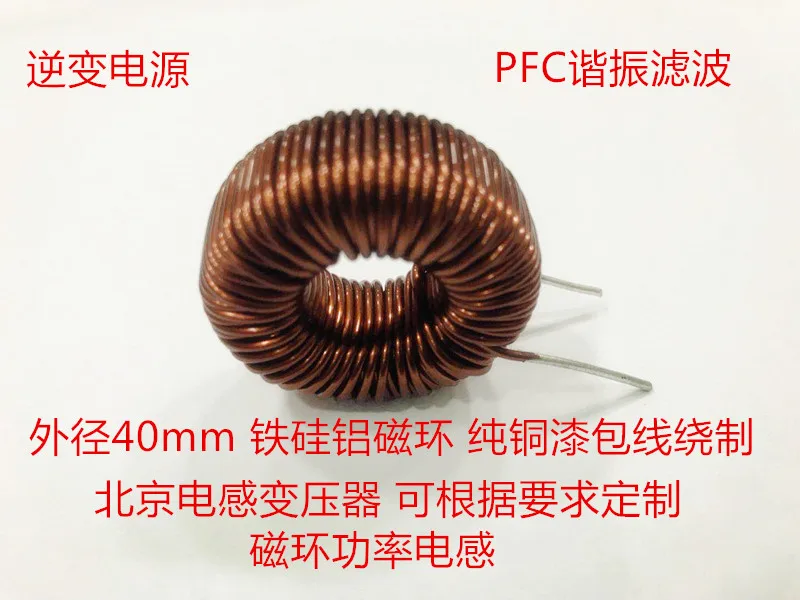

Внешний диаметр магнитного кольца 40 мм, внутренний диаметр 24 мм, Высота 15 мм, проницаемость 125 060, пункт
Выбор железо кремний алюминий магнитных кольцевых индукторов 77254 、 77083 серии,Обладает характеристиками сильного тока и сильной защиты от насыщения, Полный ток непрерывной работы, низкое повышение температуры, плавное смещение постоянного тока, преимущества низких высокочастотных магнитных потерь.
Идеально подходит для выходного фильтра индуктора spwminverter и цепи коррекции коэффициента мощности (PFCInductor),Индуктивность преобразователя DC/dc,Индуктивный фильтр сетевого инвертора.
.77254 、 77083 серии индуктивности
Когда ток низкий, когда спрос на индуктивность большой choice77254series; Когда ток высокий, спрос на индуктивность часов choice77083series;Может быть настроен в соответствии с требованиями.
Размер индуктивности:Диаметр (длина):45 мм ширина (толщина):22 мм
Расстояние между ногами: 22 мм
5 мгн/3 А, диаметр проволоки 77254 мм, 172-т
4 мгн/6А, диаметр проволоки 77254 мм, 154-т
3 мгн/6А, диаметр проволоки 77254 мм, 133-т
2. 5мгн/6А, диаметр проволоки 77254 мм, 121-т
2мгн/6А, диаметр проволоки 77254 мм, 109-т
1 мгн/10 А, диаметр проволоки 77254 мм,-77 т
77083 мкГн/15 А, диаметр проволоки мм,-60 т
150UH/20A, диаметр проволоки 77083 мм * 2,-43T
100UH/25A, диаметр проволоки 77083 мм * 2,-35T
10UH/30A, диаметр проволоки 77083 мм * 3,-11T
Все серии перечислены не полностью в соответствии с потребительским током индуктивности для настройки.
Выбор материалов с магнитным сердечником:
Потому чтоПотеря материала сердечника магнитного порошка 、 противонасыщенные характеристики лучше, чем у сердечника железного порошка(Обычно называется: магнитное кольцо с желтым белым кольцом) и сердечник из железа (Huang Baihuan), как правило, он может работать только в средней и низкой частоте (обычно 5khzfollow, и потери большие). Поэтому,Магнитные кольцевые индукторы, разработанные нашим магазином, изготовлены из железа, кремния и алюминия, с высоким потоком orMPPMaterial Science (Международное ядро brandCSCOr magneto). Индуктор, изготовленный из магнитного ядра Fe Si Al, имеет высокую комплексную стоимость; Объем индуктора с сердечником с высоким потоком небольшой, но цена выше; MPPThe объем ядра обмотка индуктора занимает второе место, низкие потери (Fe Si Al 、 потеря высокого потока также относительно небольшая), но это дорого. Все три материала могут работать с частотой до МГц
