Последнее обновление: 18.09.2024

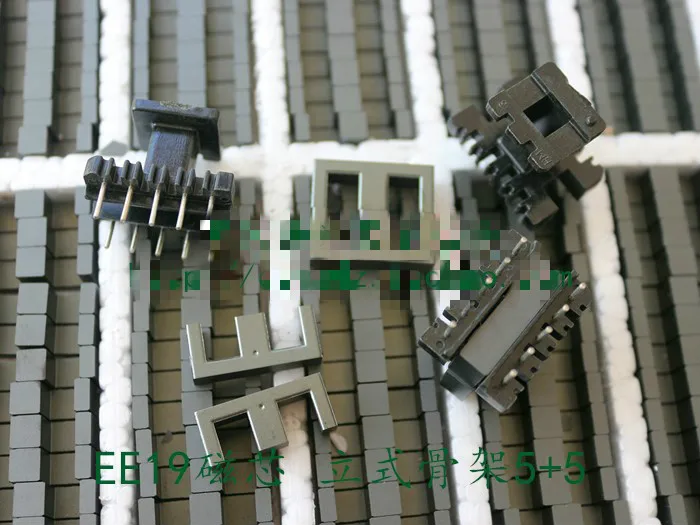

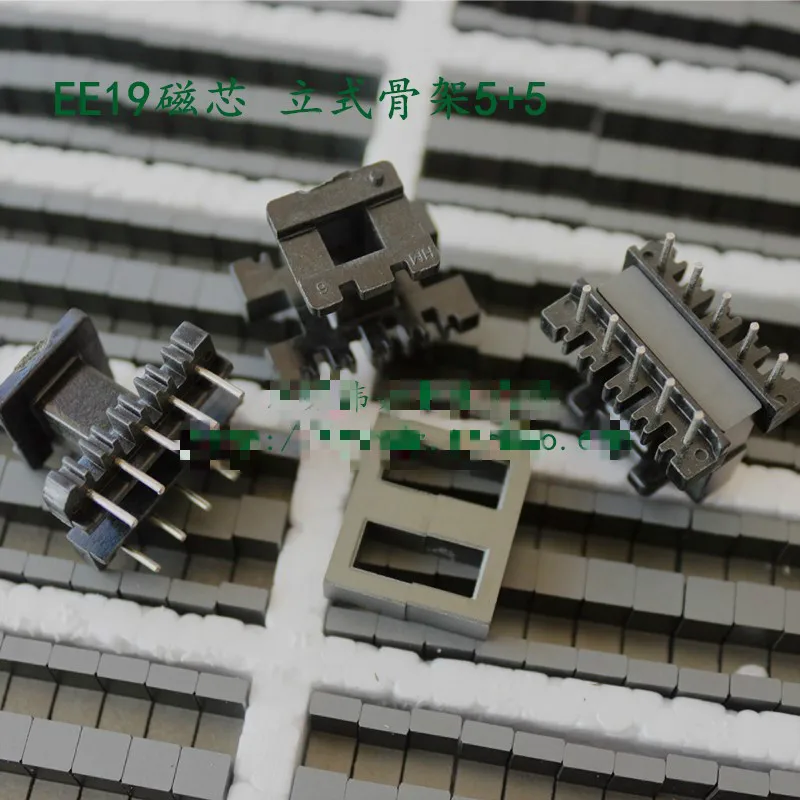

Имя:Ферритовый сердечник
Модель:EE19Скелет:Вертикал5 + 5
Текстура материала:PC40
Компания:Набор (пара с магнитным сердечником, скелет)
Лента рекомендуется для магнитных сердечников:Ширина 5 ммСкелет использует ленту:Ширина 9 мм

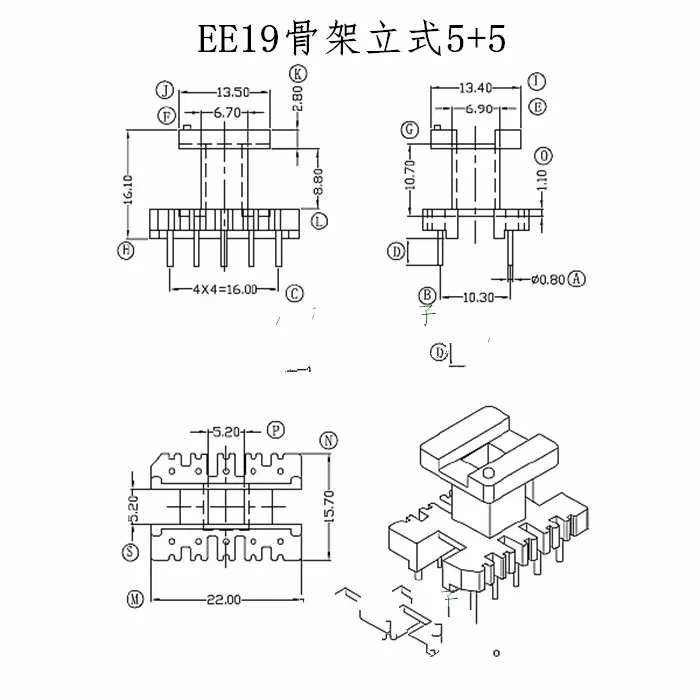

О:19,1 ммB:14,1 ммC:4,85 ммD:4,85 ммE:5,75 ммF:8,0 мм
C1 (мм & macr;& sup1;)Константа ядра:1,74
Le (мм)Длина магнитной цепи:39,6
Ae (мм2)Эффективная площадь поперечного сечения магнитного сердечника:22,8
Ve (мм3)Магнитный сердечникОбъем:903,0
AL± 25%(NH/N2) в ядре нет воздушного зазораЭквивалентная индуктивность одновременно:1150
Напоминание
Один 、Магнитные сердечники продаются в соответствии с размером модели, компанией (миллиметр), допуском + 、-0,3 мм
Два 、Размер в соответствии с описанием страницы продукта, не думайте о покупке, если вы не знаете, проконсультируйтесь со службой поддержки клиентов.
Три 、Магнитный сердечник хрупкий, будьте осторожны при использовании, если у вас есть какие-либо вопросы, свяжитесь с нами.
Четыре 、Магнитный сердечник и каркас хрупкие, упаковка будет медленной, мы отправим его вам на следующий день.
Один 、 ферритовый сердечник s в основном изготовлен из железа (Fe), марганца (Mn) и цинка (Zn)3. Состав трех металлических элементов, его обычно называют ферритом Mn Zn. Кольцевой ферритовый сердечник не имеет воздушного зазора, а площадь поперечного сечения такая же, поэтому магнитный эффект очень высокий.
Два 、 индуктор или трансформатор могут быть изготовлены путем намотки катушки на ферритовый сердечник, они широко используются в инструментах, коммуникационном оборудовании и бытовой технике. Существует множество видов ферритовых сердечников, есть также множество геометрических форм Цилиндрический 、 I-shape 、 Hat shape 、 Single hole 、 Double hole 、 Four hole 、 U shape 、 Can shape 、 E shape 、 EI shape, EC shape 、 RM shape, PQ shape 、 EP форма, смотрите прикрепленную фигуру. Каждый тип ядра имеет свою собственную серию, на выбор.
Три. Ферритовые сердечники имеют широкий выбор, в соответствии с различными магнитными параметрами, выбирать различные материалы и формы из-за низких магнитных потерь на высоких частотах, они широко используются в источниках питания (SMPS), радиочастотных (RF) трансформаторах и индукторах. Феррит Ядра различных форм и размеров используются в высокочастотном источнике питания и индукторах на рынке связи высокого качества, импульсном трансформаторе, высокочастотном трансформаторе, шумофильтре и т. д. Феррит характеризуется высокой проницаемостью, хорошими температурными характеристиками и низкой скоростью затухания.
Все фотографии нашего магазина сделаны в натуральном виде,
Покупатели должны прочитать
Один 、Пожалуйста, внимательно прочтите инструкцию перед покупкой, этот товар абсолютно новый.Из-за разных партий продуктов, внешний вид ядра немного отличаетсяЭто нормальное явление, это не повлияет на нормальное использование продукта, пожалуйста, покупайте.
Два 、Поскольку товары и физические магазины продаются одновременно, поток товаров быстрый. В случае временной нехватки, мы позвоним вам вовремя. При необходимости, пожалуйста, свяжитесь со службой поддержки клиентов перед съемкой, пожалуйста, примите во внимание неудобства!
