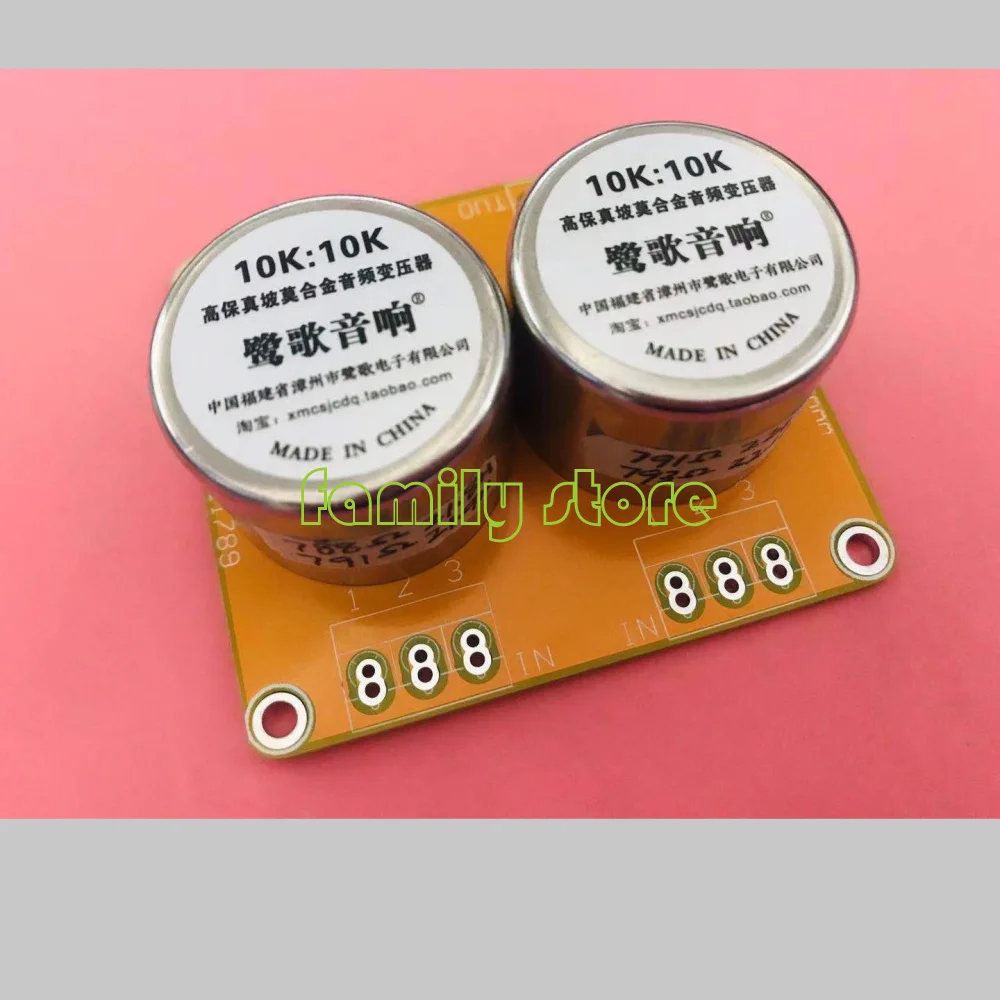

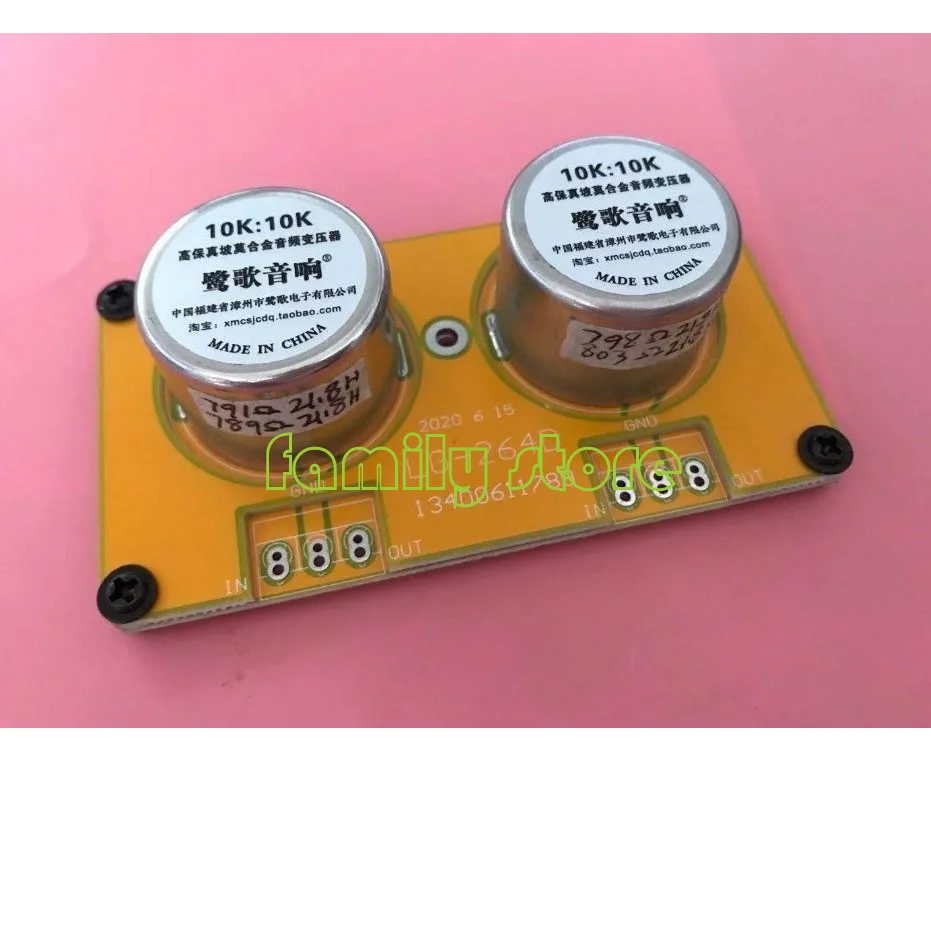

E19 Permalloy 10K: 10K трансформатор изоляции звукового сигнала: аудио трансформатор, импортный E19 permalloy материал обмотки, пермаллоя материал экранирующая крышка, может экранировать и фильтровать помехи от шума переменного тока, И цифровой вкус-это Немезида.
Подходит для CD, MP3, MP4, плеера с жестким диском, колода, LP, мультимедийного аудио источника ввода, сигнал выводится на следующий уровень через изоляционный трансформатор и Продается парами.
Сердечник трансформатора изготовлен из импортированного пермаллоя материала E19 мм с содержанием никеля 85%. Пермаллой материал беловат и блестит, а пермаллоя не ржавеет и не коррозионно-стойкая, и используется для длительного времени.

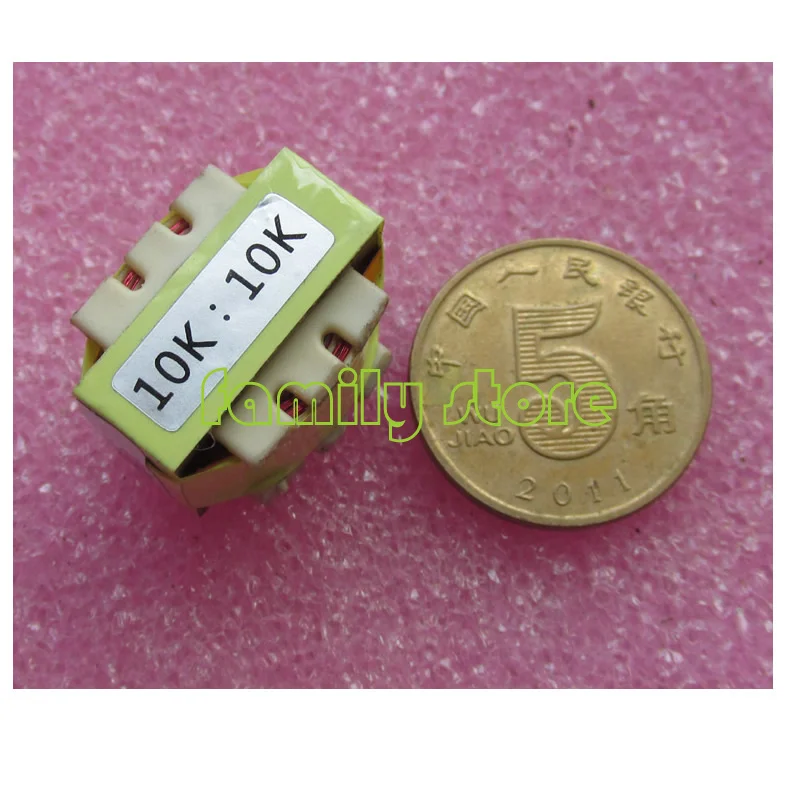

E19 Размер ядра: Длина 19 мм × высота 16 мм × толщина стека 5 мм. Экранирование медной фольги трансформатора, медный защитный кожух уменьшают индуктивность утечки, уменьшают распределенную емкость и значительно улучшают эффект использования.

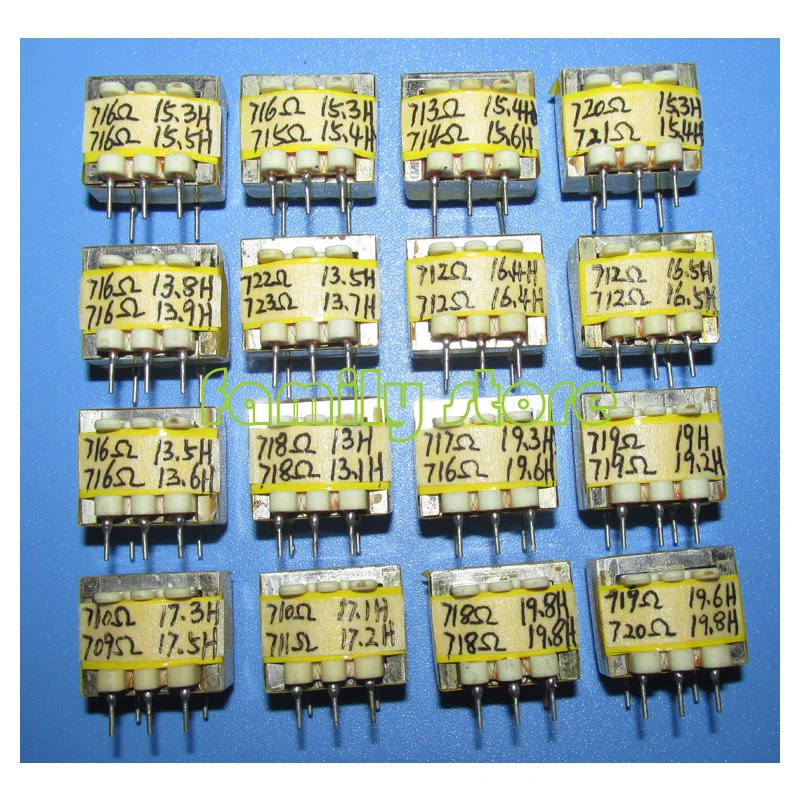

Высокочистый бескислородный медный эмалированный провод, отобранный для продажи с аналогичными значениями индуктивности и сопротивления. Измеренное значение обозначено на трансформаторе.
Трансформатор использует такие процессы, как слоение и сегментация, чтобы уменьшить индуктивность утечки и распределенную емкость и расширить частотную реакцию. Выберите аналогичные значения индуктивности и сопротивления и продайте их.
Параметры индуктивности и сопротивления следующие
Может передавать ток сигнала 10-15 мА.
Измеренная частотная характеристика, 20 Гц ~ 175K-1,6 дБ,
50 Гц ~ 169 кГц-0.8дб,
Оборудование для испытаний на частотную реакцию:
Генератор сигналов: лидер Японии LAG-120A
Измеритель уровня: Япония KENEOOD VT-186
Осциллограф: японский KENEOOD CS-5175 100 МГц

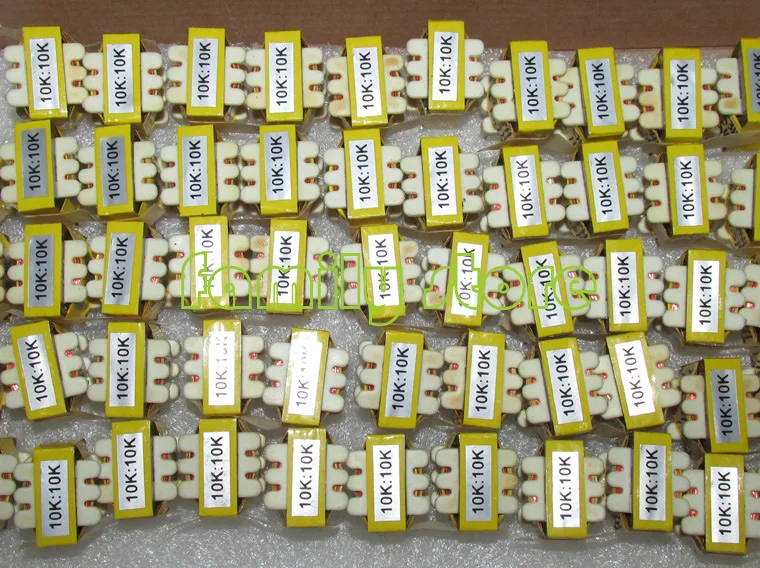

E19 10K: 10K трансформатор 25 юаней/шт. Купите два трансформатора и получите подходящую печатную плату
Эта спецификация E19 ядро крупного рогатого скота небольшой, маленький по размеру, маленький в окне, несколько поворотов, низкая индуктивность, низкая частота может достичь 20 Гц-1,6 дБ не так просто, но высокая частота очень хорошая, затухание 175 кГц-1,6 дБ, из-за отсутствия высокой частоты система может компенсировать отсутствие высоких частот.
Цвет и размер платы будут отличаться из-за различных партий продукции, поэтому не выбирайте!

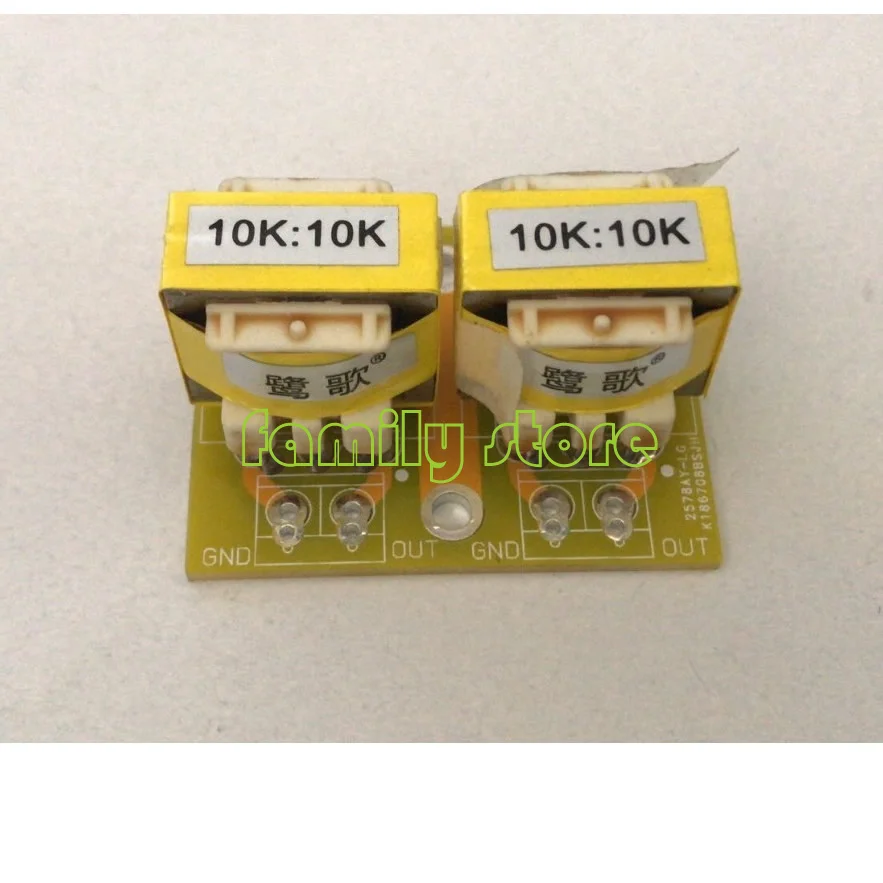

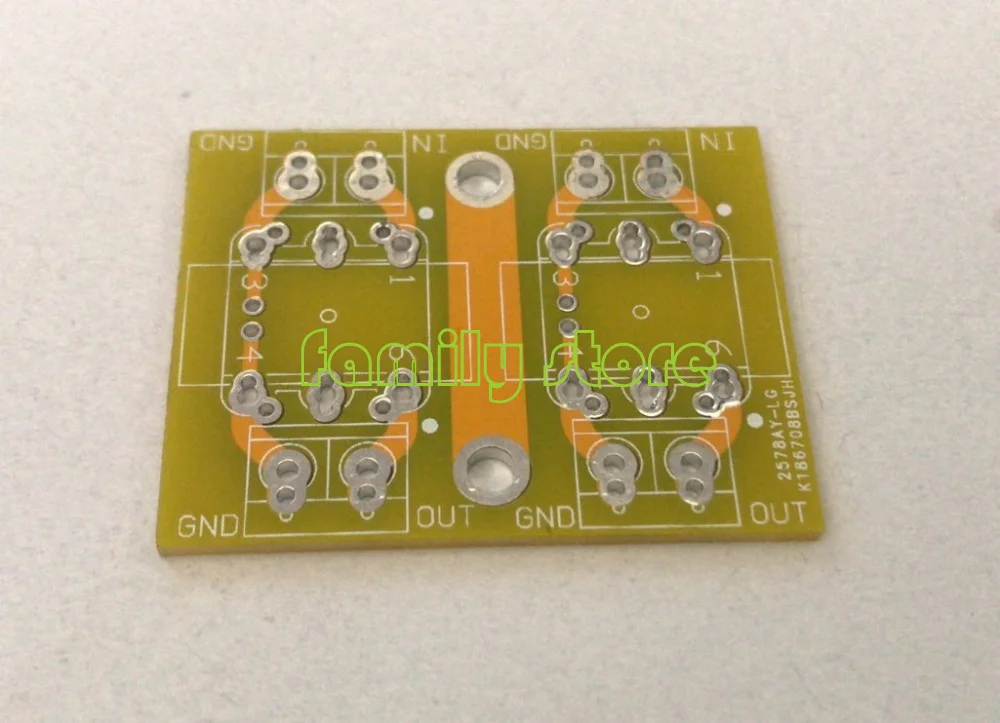

Два трансформатора E19 10K:10K установлены на печатной плате, размер: 41*32 мм
Примечание: измерение размера, индуктивности и сопротивления имеет ошибки. Трансформаторы в основном основаны на индуктивности. Купите два трансформатора с аналогичными значениями индуктивности.
