Макетная плата ALINX AX530 от бренда Intel ALTERA Cyclone IV FPGA NIOS EP4CE15 EP4CE30 DDR2 Gigabit Ethernet USB

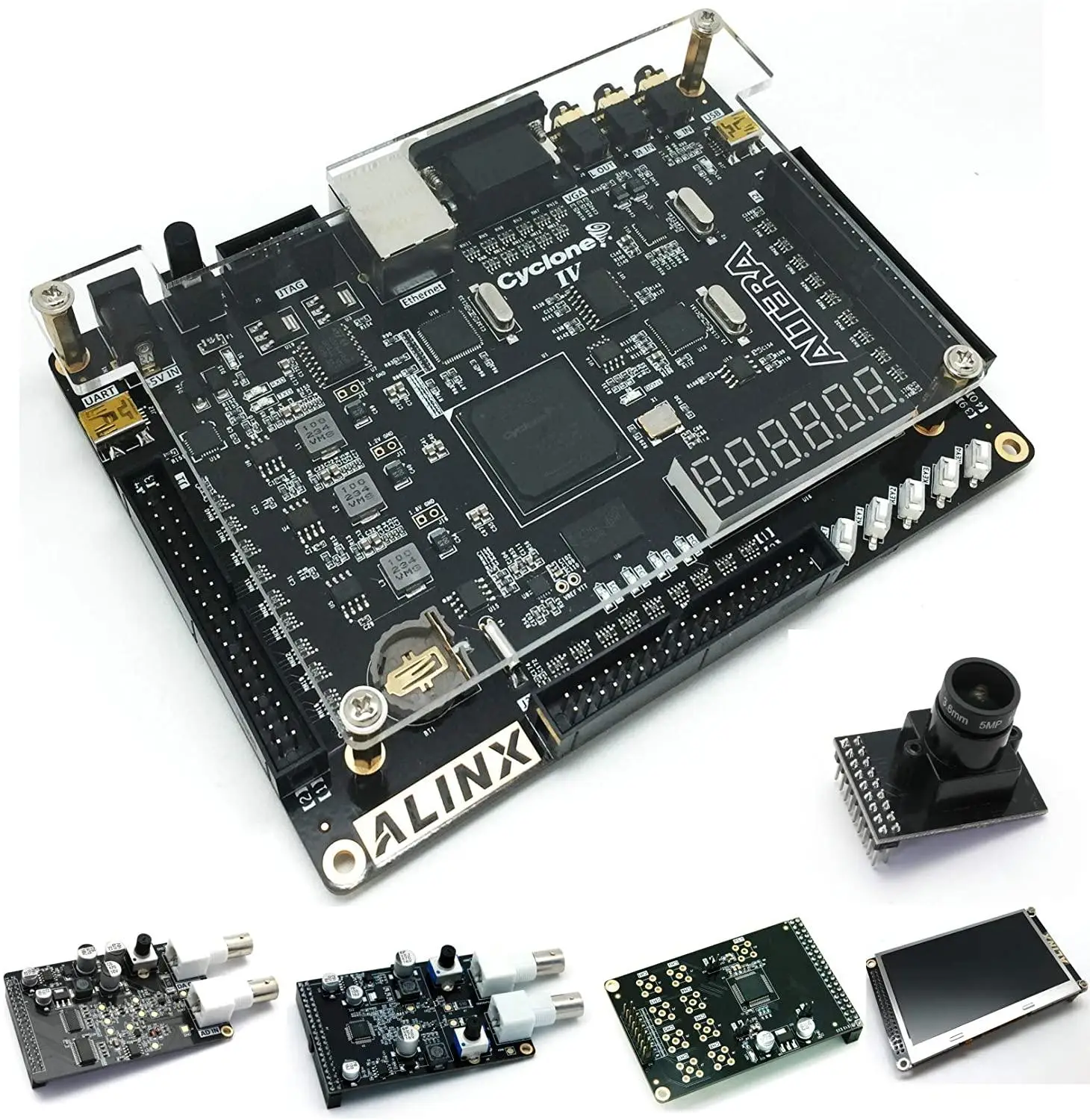

Альтернативная платформа разработки для начинающих систем ПЛИС Cyclone IV. Предоставьте схемы, руководство пользователя в PDF, демонстрационные версии жесткой динамики с рекомендациями, техническую поддержку во время их использования. 64 Мбит SPI Flash; 128 Мбит QSPI Flash, 1 Гбит DDR2 (64 м * 16 бит), 16 бит шина; EEPROM 24LC04, разъем интерфейса слота для SD-карты Разъем Ethernet (RGMII) 100/1000 Мбит/с, видеодисплей VGA, USB-to-UART, интерфейс USB 2,0, аудиопорт, 5 клавиш, 6 светодиодов, цифровая трубка, часы реального времени, 5V DC адаптер питания Три 40-контактных разъема, возможности расширения с модулем ALINX, такие как модуль сбора данных AD/DA, модуль камеры и ЖК-дисплея Разработан и изготовлен компанией ALINX, являющейся членом Альянса XILINX в Китае. Предоставление индивидуальных услуг для предприятия
Ключевые особенности
FPGA: Intel/ Altera Cyclone IV EP4CE15F23C8 для AX515; EP4CE30F23C8 для AX530 Синхронизация: фиксированный генератор с дифференциальным выходом 50 МГц, используемый в качестве «системных» часов для ПЛИС Память: чип конфигурации SPI Flash: 64 Мбит; QSPI Flash: 256 Мбит; 1 Гбит DDR2 для AX515 и 2 Гбит DDR2 для AX530; IIC 30EEPROM 24LC04: 4 кбит (2*256*8 бит); Слот для SD-карты Коммуникация и сети Гигабитный разъем Ethernet, 10/100/1000 Мбит/с Ethernet (RGMII), трехскоростной Ethernet PHY Мостовой разъем USB-to-UART Интерфейс видеодисплея VGA Интерфейс USB 2,0 Аудиопорт Конфигурация: встроенный разъем JTAG предназначен для использования с кабелями загрузки AXSOC бренда Intel/ Altera, такими как кабель платформы USB II Разъемы расширения: стандартные 40-контактные расширительные разъемы с 3 портами и шагом 0,1 дюйма Дисплей: 5 клавиш, 6 светодиодов, цифровая трубка Часы в реальном времени Питание: адаптер питания постоянного тока 5 В Трехсторонние порты расширения, супер возможности расширения, подключение трех различных модулей одновременно
