Поддержка протокола MIPI DSI LP и других общих протоколов

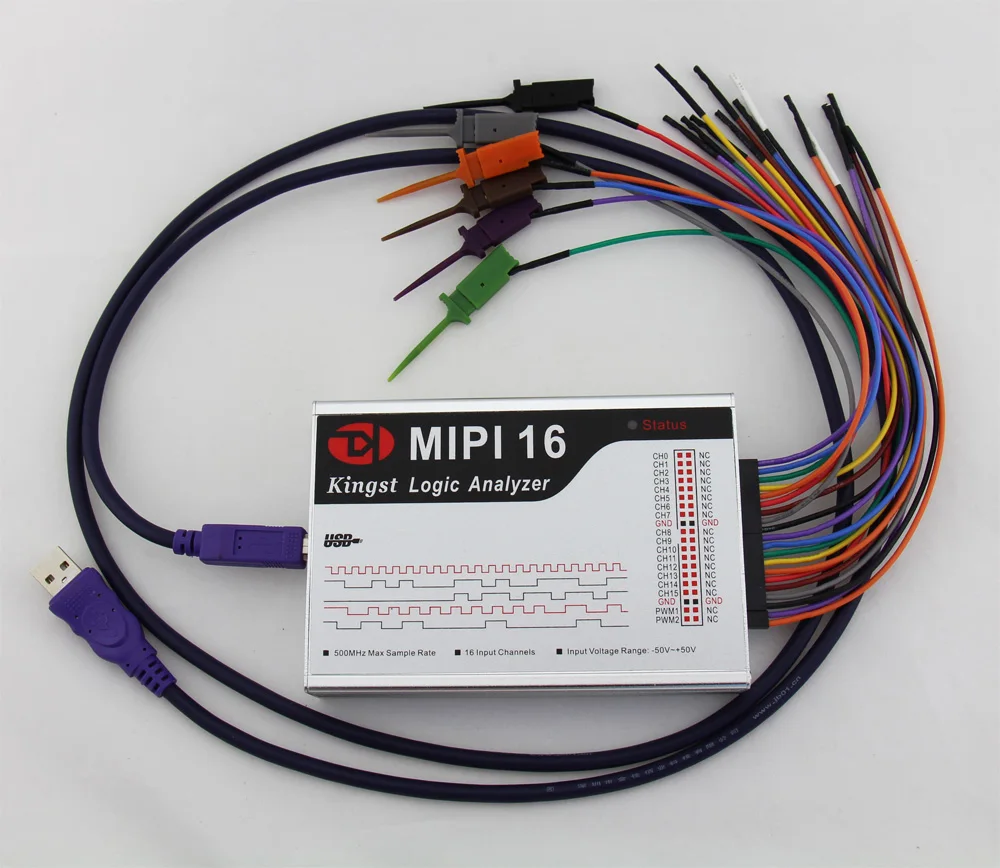

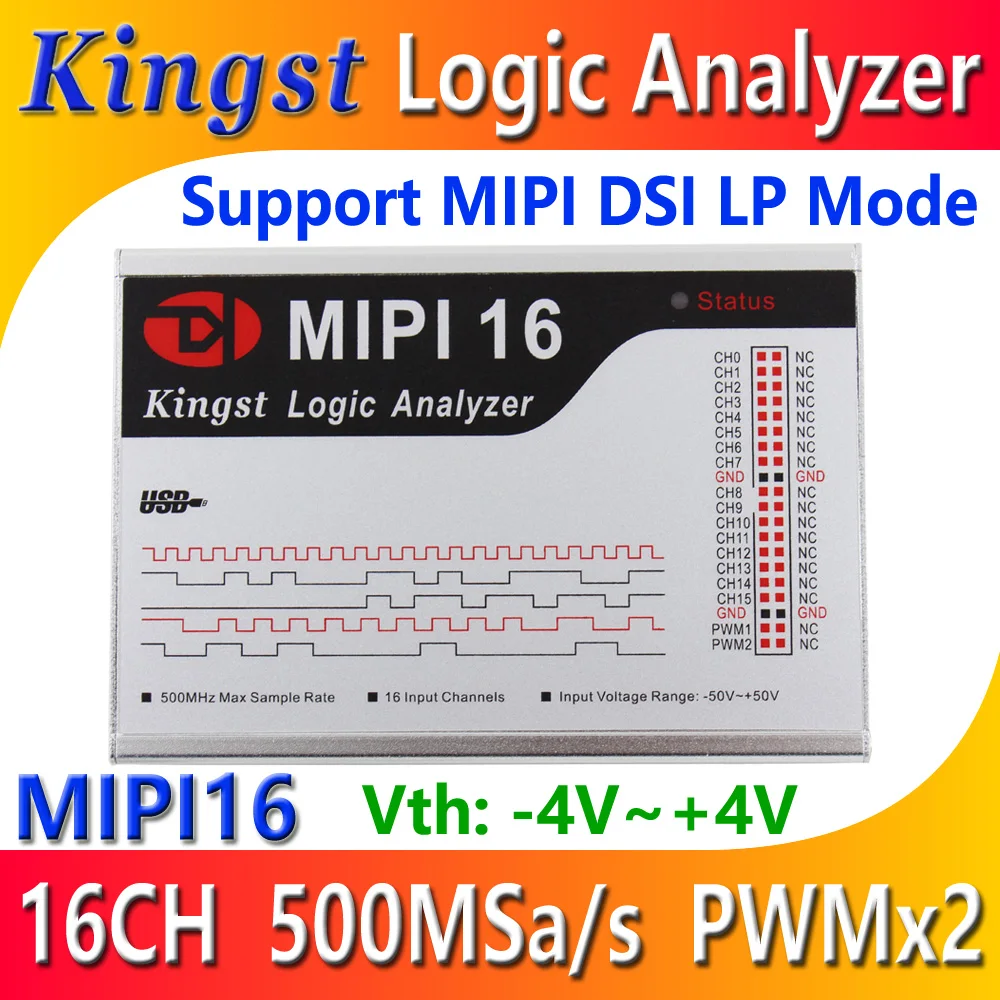

MIPI16-высокопроизводительный логический анализатор с 16 каналами и частотой дискретизации 500 м. Состоит из двух частей: программного обеспечения на персональном компьютере и аппаратном оборудовании. Он имеет преимущества высокой частоты выборки, большой глубины выборки, просты в использовании и т. д.

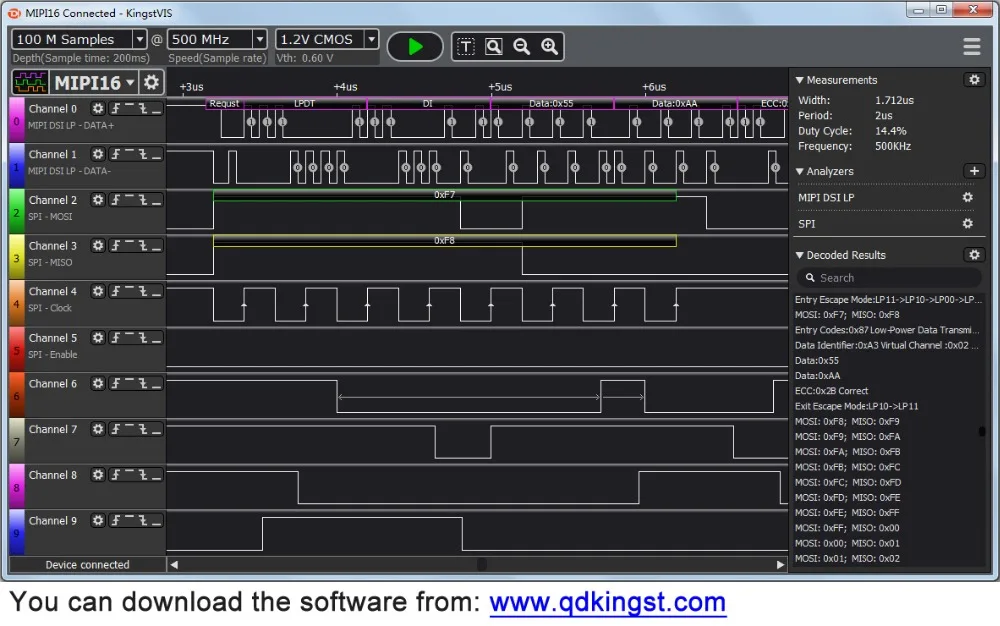

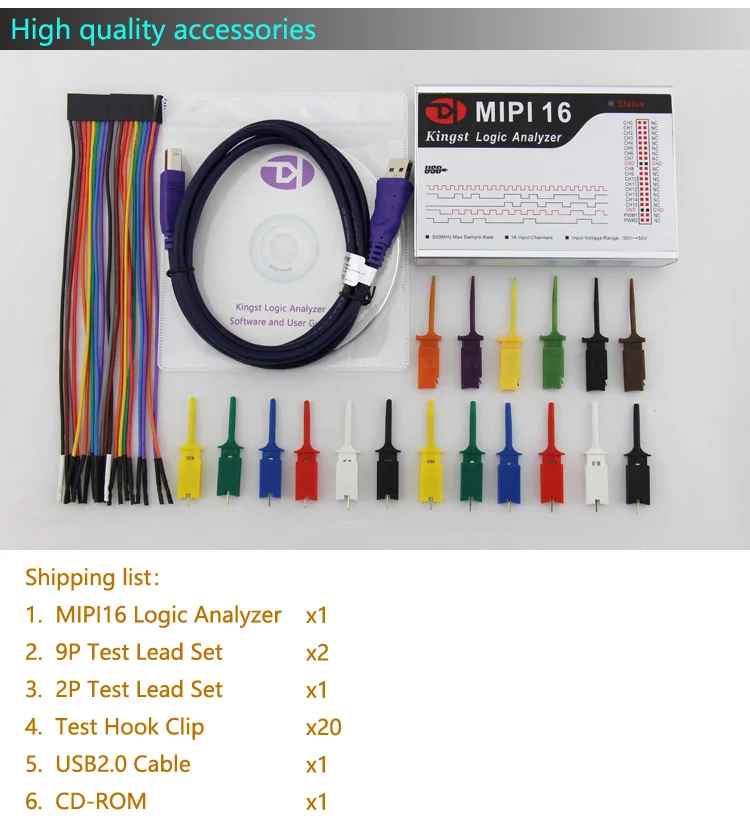

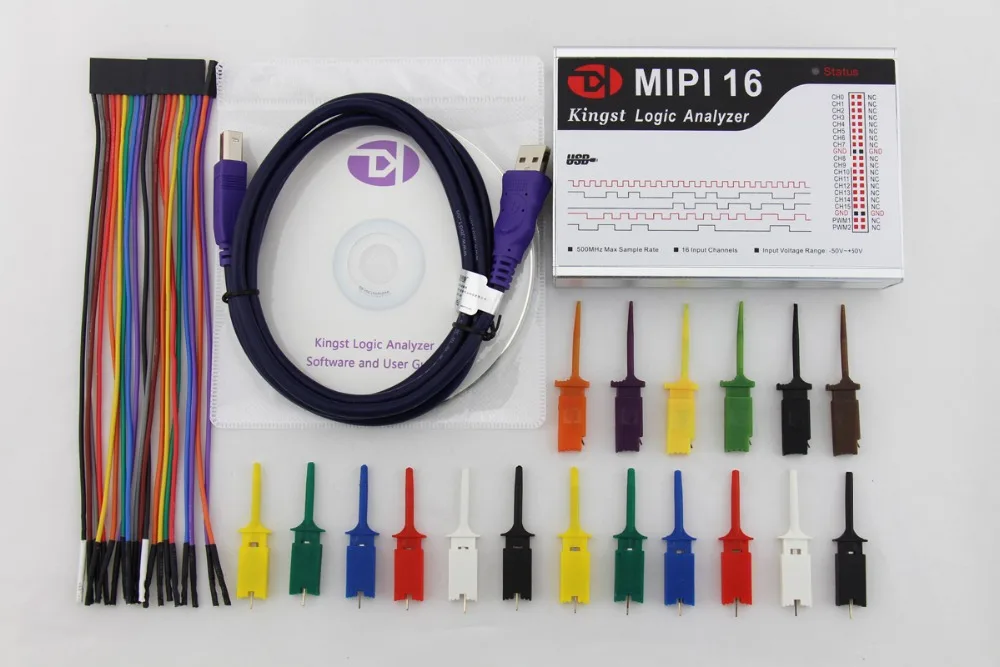

MIPI16 может одновременно использовать 16 цифровых сигналов. Затем отобранные данные могут отображаться, анализироваться, экспортироваться и сохраняться на компьютере. Программное обеспечение также может декодировать данные, если они соответствуют стандартному протоколу поддерживаемого программного обеспечения. Затем декодированные данные могут быть отображены, экспортированы и сохранены.

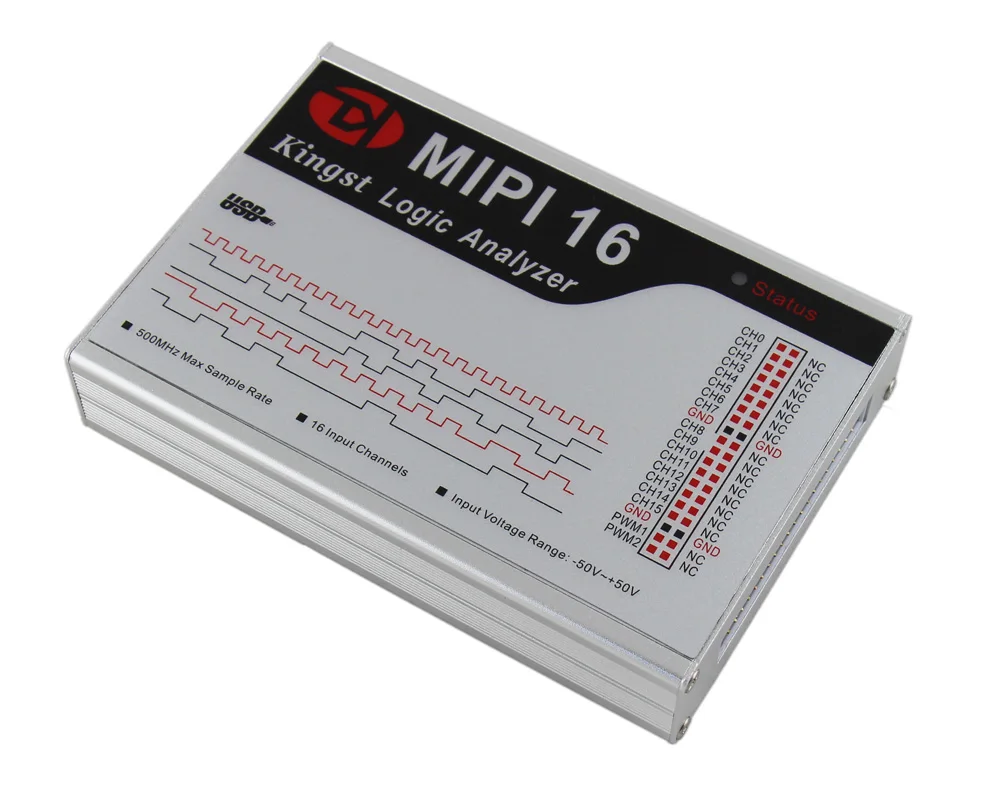

Особенности:
Портативный и легкий
500 м Частота дискретизации @ полные каналы
Большая глубина выборки и поддержка сжатия
Встроенный генератор PWM
Совместимый интерфейс USB2.0/3,0
Мощное программное обеспечение и простота в использовании
Поддержка онлайн обновления автоматически

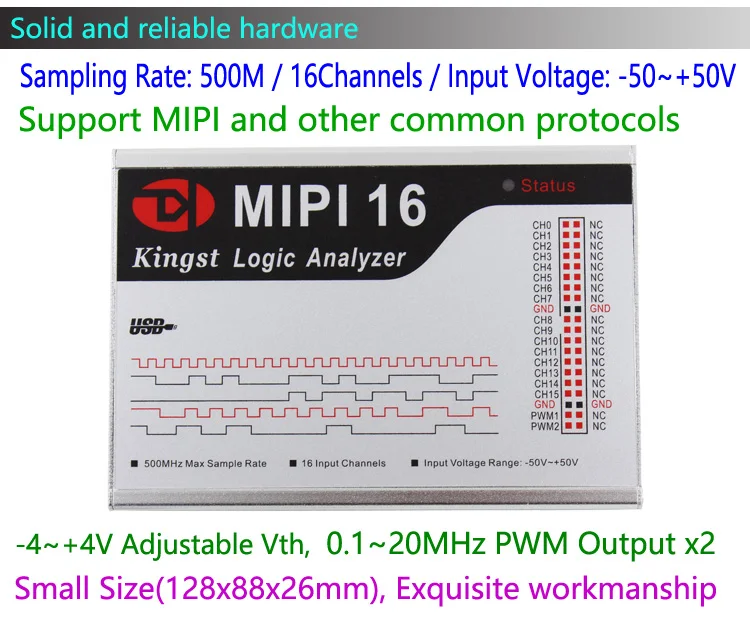

Спецификация:
Количество входных каналов: 16
Максимальная частота дискретизации: 500 м
Ширина полосы измерения: 80 м
Минимальная ширина импульса может быть снята: 6,25 нс
Размер аппаратной памяти: 1 Гбит
Глубина дискретизации оборудования: 50 м/канал
Максимальная глубина сжатия: 10 г/канал
Диапазон входного напряжения: -50 В ~ + 50 в
Входное сопротивление: 220KΩ, 12pF
Регулируемый измерять пороговое напряжение: 4V ~ + 4V, шаг: 0,01 V
Номер PWM каналов: 2
ШИМ Частотный диапазон: 0,1 ~ 20 МГц
Шаг регулировки частоты ШИМ: 10 нс
PWM ширина импульса Регулировка шаг: 5ns
PWM Выходное напряжение: + 3,3 V
PWM Выходное сопротивление: 50 Ω
Ток в режиме ожидания: 200 мА
Макс. Рабочий ток: 400мА
Поддержка ОС: Windows XP, Vista, Windows 7/8/10(32 бит/64 бит)

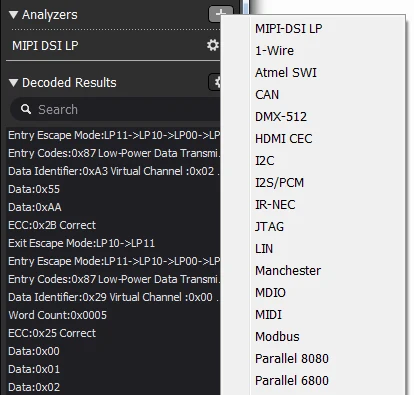

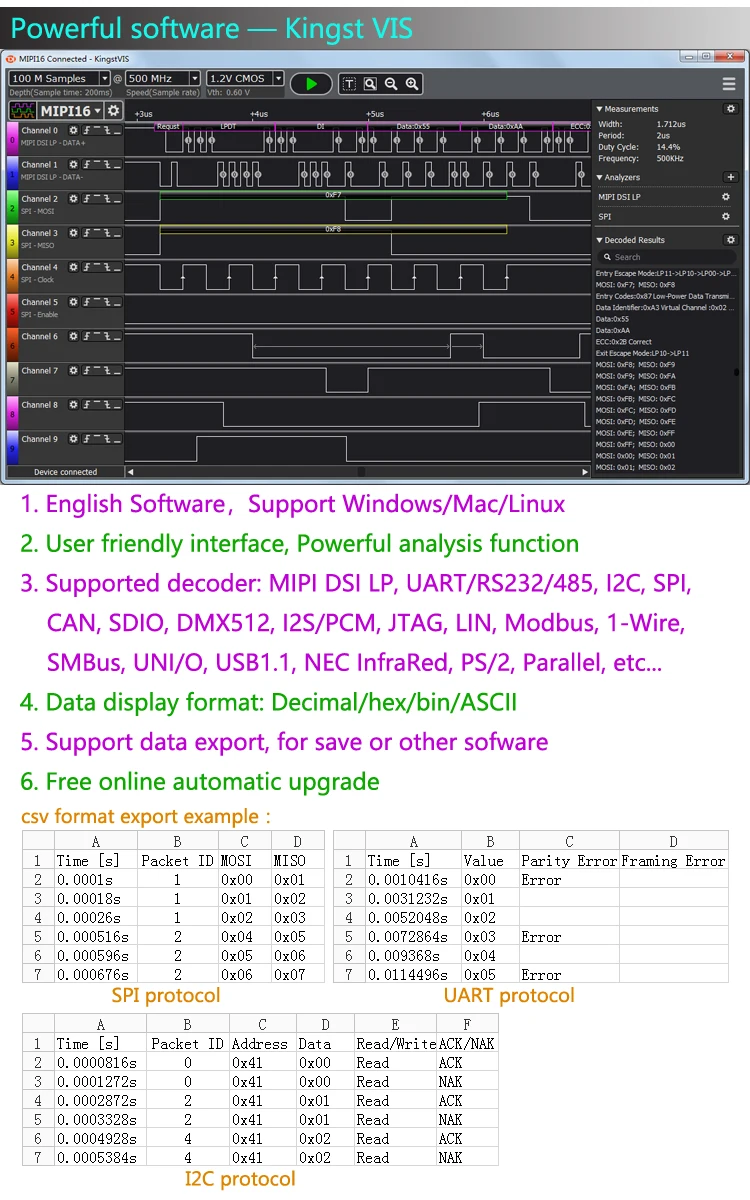

Поддерживаемые стандартные протоколы: MIPI-DSI LP,UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG,
LIN, manner, Modbus, 1 провод, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC инфракрасный, параллельный и т. Д ..
