PZEM DC 0-200V 100A300A 9 в 1 ЖК-дисплей цифровой Дисплей мультиметр Батарея монитор Мощность энергии сопротивление, вольтметр 24-96

Produtc подробный

Монитор батареи 1,9 в 1, один интерфейс 9 данных;

2. Используйте монитор батареи, чтобы легко понять данные аккумулятора в реальном времени.

3. ЖК-дисплей высокой четкости с функцией подсветки батареи метр обеспечивает вам лучший визуальный опыт, даже в темноте может легко читать и контролировать аккумулятор.

4. Штепсельная клемма с дизайном постоянного тока. Отвертка не нужна, легко устанавливается и снимается

5. Точное измерение-напряжение (0-200 в), ток (0-100A), мощность (0-6000 Вт), сопротивление (0-1000Ω), внутреннее сопротивление (0-999mΩ), емкость (0-1000AH), энергия (0 ~ 999 кВт · ч), время работы (0 ~ 9999 часов), батарея так. С (0-1 00%);

6. Монитор батареи постоянного тока 100А широко используется в системах солнечной энергии, промышленных сборочных линиях, автомобилях, RVs, кораблях и прицепах.

1. Описание функций

1,1 напряжение

1.1.1 Диапазон измерения: 0-200 В.

(Когда тестовое напряжение меньше 8 в, пожалуйста, используйте независимый режим питания)

1.1.2 Формат отображения:

Дисплей менее 10 в как: 9,99 в

Дисплей менее 100 в как: 99,9 В

Дисплей более 100 в как: 199 в

1.1.3 минимальное разрешение: 0,01 в

1.1.4 пусковое тестовое напряжение: 0,05 В

1.1.5 Точность измерения: 1%

1,2 ток

Диапазон измерений: 0-300A (тип: PZEM-015)

Может установить 50A, 100A, 200A,300A четыре диапазона в зависимости от внешнего шунта, заводской по умолчанию является 100A.

1.2.2 Формат отображения:

<1A дисплей как: 999 мА

<10А дисплей как: 9.99A

<100A дисплей как: 99.9A

≥ 100A дисплей как: 199A

1.2.3 минимальное разрешение: 1 мА

1.2.4 пусковой тестовый ток: 20 мА (тип: PZEM-015)

1.2.5 Точность измерения: 1%

1,3 мощность

Диапазон измерений: 0-60000 Вт (Тип: PZEM-015).

1.3.2 Формат отображения:

<10 Вт дисплей как: 9,99 Вт

<100 Вт как: 99,9 Вт

<1000 Вт как: 999 Вт

<10000 Вт дисплей как: 9,99 кВт

≥ 10000 Вт дисплей как: 19,9 кВт

1.3.3 минимальное разрешение: 0,01 Вт

1.3.4 мощность пускового теста: 0,2 Вт (тип: PZEM-015)

1.3.5 Точность измерения: 1%

1,4 Сопротивление

Сопротивление = напряжение/ток

1.4.1 Диапазон измерения: 0-1000 Ом

1.4.2 Формат дисплея: < 100 Ом дисплей как: 99,9 Ом

≥ 100 Ом дисплей как: 999 Ом

Когда диапазон тестирования или ток равен нулю, он отображает "---"

1.4.3 минимальное разрешение: 0.1ом

1.4.4 Точность измерения: 1%

1,5 внутреннее сопротивление

Внутреннее сопротивление = (полное напряжение-напряжение нагрузки)/ток нагрузки,

Когда напряжение нагрузки превышает максимальное напряжение, внутреннее сопротивление нулевое.

1.5.1 Диапазон измерения: 0-999 мм

1.5.2 Формат дисплея: 999 миллиом, когда диапазон тестирования или сила тока равна нулю, он отображает "---".

1.5.3 минимальное разрешение: 1 миллиом

1.5.4 Точность измерения: 1%

Обратите внимание: Перед тем, как проверить внутреннее сопротивление, вы должны установить полное напряжение в зависимости от типа батареи, после того, как он полностью заряжен, вы можете использовать его для тестирования; Если вы не полностью зарядите его, вы можете установить аккумулятор без напряжения нагрузки-это полное напряжение, затем проверить; Внутреннее сопротивление не является фиксированным значением, чем больше разряжается батарея, тем больше сопротивление.

1,6 Емкость

1.6,1 Диапазон измерения: 0-1000AH

1.6.2 Формат отображения:

<1AH дисплей: 999 мАч

<10AH дисплей как: 9.99AH

<100 Ач дисплей как: 99,9 Ач

<1000AH дисплей как: 999AH

1.6.3 минимальное разрешение: 1 мА · ч

1.6.4 Точность измерения: 1%

Обратите внимание: Тестирование емкости батареи-это Кумулятивный процесс разряда тока по сравнению со временем, ему нужно некоторое время,

Время зависит от тока разряда; Прежде чем проверить емкость, вы должны установить полное напряжение и отключение напряжения зависит от типа батареи, после того, как он полностью заряжен, вы можете использовать его для испытания разрядки; Когда энергия сброса отображается пустой, это означает, что разрядка закончена, это значение отображения емкости является емкостью батареи.

1,7 сброса энергии

Энергия сброса отображается через символ батареи, всего 10 сеток, Каждая сетка представляет 10% энергии.

Энергия сброса рассчитывается через значение тока напряжения батареи, перед тестом необходимо задавать полное напряжение и отключение напряжения зависит от типа батареи; каждая сетка напряжения = (самое высокое напряжение-самое низкое напряжение) / 10.

1,8 накапливаться потребление энергии

1.8.1 Диапазон измерения: 0-9999 кВтч

1.8.2 Формат отображения:

<1 кВтч дисплей как: 999 Втч

<10 кВтч дисплей как: 9,99 кВтч

<100 кВтч дисплей как: 99,99 кВтч

<1000 кВтч дисплей как: 999,99 кВтч

≥ 1000 кВтч дисплей как: 9999 кВтч

В тестовом диапазоне будет ноль.

1.8.3 минимальное разрешение: 1 Вт · ч

1.8.4 Точность измерения: 1%

Обратите внимание: 1 Втч = 0001 кВтч = 0,001 киловатт

1,9 время работы

1.9.1 Диапазон измерения: 0 ~ 999 часов (без нагрузки время не скапливается)

1.9.2 Формат отображения: 0:00:00 ~ 999:59:59

В тестовом диапазоне будет ноль.

2. Инструкция по эксплуатации

2,1 Установка полного и отключенного напряжения

2.1.1 Установите полное напряжение:

Шаг 1: в обычном интерфейсе дисплея (как на рис. 1) Нажмите кнопку, пока ЖК-экран не отобразит интерфейс, как на рис. 2, затем отпустите кнопку

Шаг 2: Установите символ мигание Настоящее это состояние настройки полного/отключения напряжения, нажмите кнопку, пока ЖК-экран не отобразит интерфейс, как на рис. 3, затем отпустите кнопку.

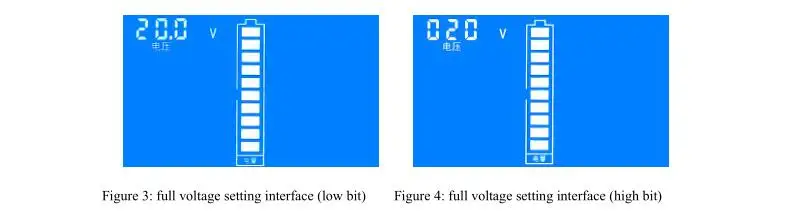

Шаг 3: в это время символ батареи отображает полную энергию сетки означает состояние настройки полного напряжения, заводской по умолчанию полное напряжение составляет 020,0 в, циркуляция числового кода мигает от низкого бита до высокого бита показывает, что значение тока, короткое нажатие, чтобы установить цифру; Пожалуйста, обратите внимание, что, так как значение настройки полного напряжения имеет 4 цифры, но числовой код имеет только 3 цифры, поэтому Настройка делится на две части: низкий бит

(Рис. 3) + высокий бит (рис. 4). Например, по умолчанию полное напряжение составляет 020,0 в, затем состояние дисплея составляет от 20,0 в до 020 в низкое и циклическое Переключение дисплея. Если вам нужно установить полное напряжение 199,0 в, то, пожалуйста, установите низкую Разрядность 99,0 в, когда цикл достигает высокой разрядности, он будет отображать 099 в, И только самое высокое мерцание нулевого бита, чтобы подсказать это может быть setted. Установка высокого бита до 199 в означает полное напряжение 199,0 в.

Шаг 1: в обычном интерфейсе дисплея нажмите кнопку, пока ЖК-дисплей не покажет интерфейс рисунка 2, затем отпустите кнопку, короткое нажатие на кнопку снова переключиться на интерфейс на рис. 7, это означает, что это состояние-состояние настройки диапазона тока.Шаг 2: дольше нажмите кнопку, пока ЖК-дисплей не покажет интерфейс рисунка 8, затем отпустите кнопку, коротко нажмите кнопку снова, чтобы переключить Текущий диапазон. Этот измеритель предоставляет четыре диапазона тока, заводской по умолчанию составляет 100А, выберите соответствующий диапазон в соответствии с шунтом.Шаг 3: после того, как текущая Настройка диапазона завершена, нажмите кнопку, пока настройки не будут сохранены и выйдите из состояния настройки, восстановите обычный интерфейс отображения.Шаг 1: в обычном интерфейсе дисплея нажмите кнопку, пока ЖК-дисплей не покажет интерфейс рисунка 2, затем отпустите кнопку, короткое нажатие кнопки снова переключиться на интерфейс на рис. 9, это означает, что это состояние является состоянием настройки очистки энергии.Шаг 2: дольше нажмите кнопку, пока данные не будут очищены и не выйдут из состояния настройки, восстановите обычный интерфейс отображения.Шаг 1: в обычном интерфейсе дисплея нажмите кнопку, пока ЖК-дисплей не покажет интерфейс рисунка 2, затем отпустите кнопку, короткое нажатие кнопки снова переключается на интерфейс на рис. 10, это означает, что это состояние является состоянием настройки емкости очистки.Шаг 2: дольше нажмите кнопку, пока данные не будут очищены и не выйдут из состояния настройки, восстановите обычный интерфейс отображения.Шаг 1: в обычном интерфейсе дисплея нажмите кнопку, пока ЖК-дисплей не покажет интерфейс рисунка 2, затем отпустите кнопку, короткое нажатие кнопки снова переключается на интерфейс на рис. 11, это означает, что это состояние является режимом настройки времени работы очистки.

Шаг 2: дольше нажмите кнопку, пока данные не будут очищены и не выйдут из состояния настройки, восстановите обычный интерфейс отображения.2,6 режим работыЭтот счетчик имеет два режима: обычный режим отображения и спящий режим. В обычном режиме отображения, коротко нажмите кнопку, чтобы войти в спящий режим, для того, чтобы уменьшить энергопотребление машины, подсветка и ЖК-дисплей будут выключены в спящем режиме. В спящем режиме короткое нажатие кнопки переключится в обычный режим отображения.Примечание:Измеритель остановит все функции измерения в спящем режиме, поэтому, пожалуйста, не Переключайте в спящий режим, если нормальное измерение выполнено.

3. Монтажная схема

4. Размерный рисунок (мм)
