6N2 + 6P14 красивый звук Dynaco Американский Dali усилитель push-pull линейный усилитель плата стерео LG279B
Красивый звук Dynaco push-pull усилитель lineage.
Известный американский аудио Dynaco (Dalibao) усилитель хорошо известен, и нет ничего, что вы не знаете о воспроизведении мобильного робота.

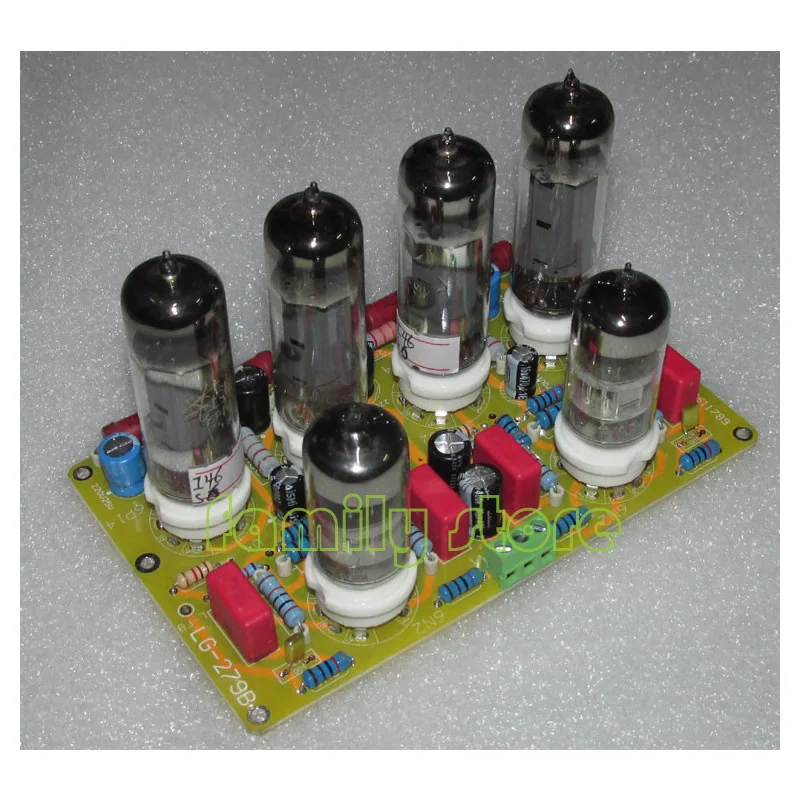

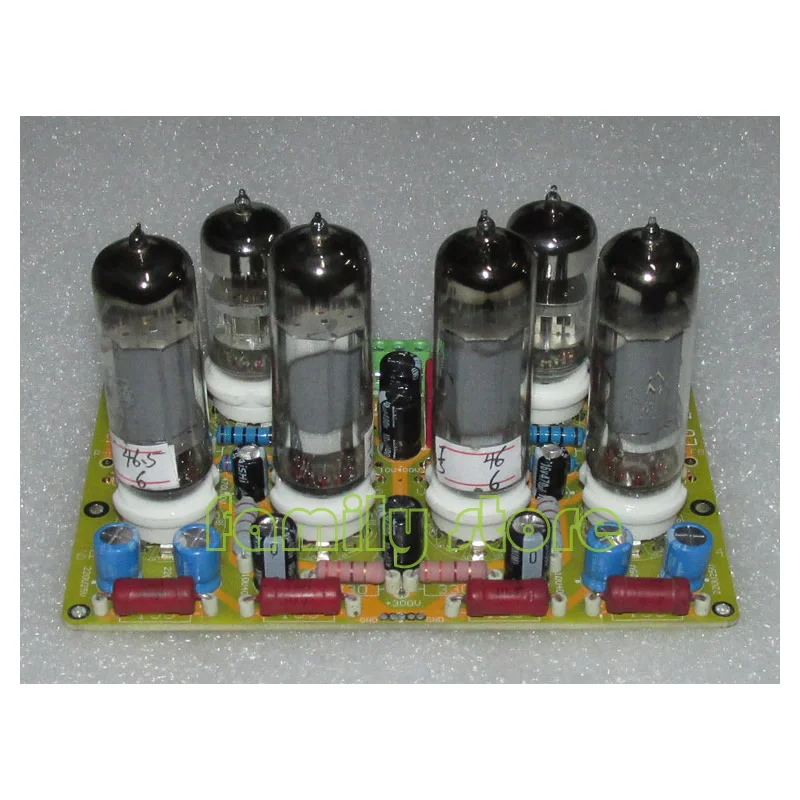

Dynaco lineage 6P14, 6N2 трубы усиливают перевернутый толкающий выход, push-трубки 6P14, 6 Трубок разработаны на доске для легкой установки.

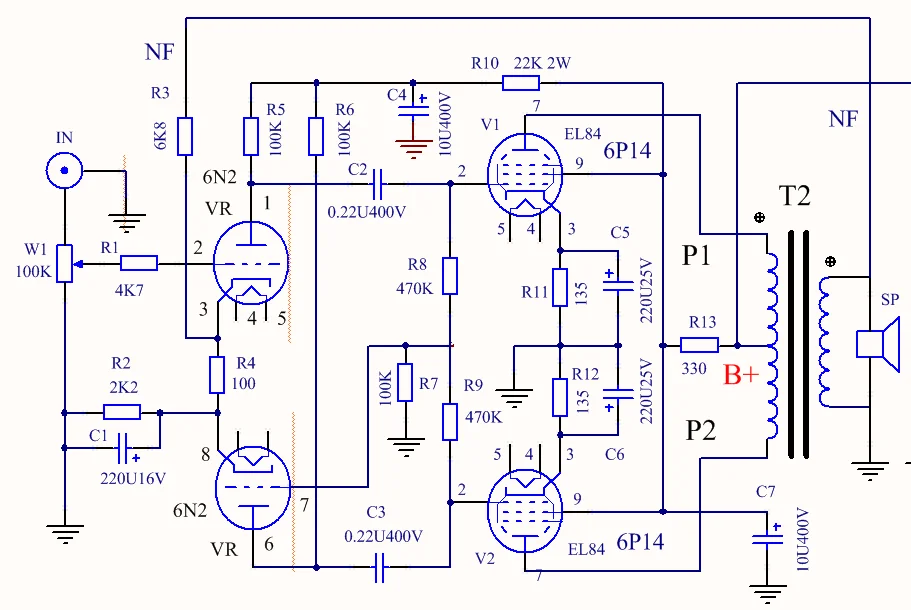

Схема Dynaco Классическая и продуманная. Трубка 6N2 имеет две функции, которые являются одновременно усилением напряжения и автоматической Инверсией баланса, а резистор 8,2 K является завершающим касанием. Этот резистор не только является катодным сопротивлением смещению 6N2, но также является инверсии с вторичным выходным трансформатором. Фазы хвост тоже циклическом режиме отрицательные отзывы резистор! Одна работа и три работы, не только сохраняют детали, но и уменьшают дополнительный шум и искажение деталей.
Этап питания имеет стандартную структуру, выходная мощность может достигать 10 Вт, а качество звука отличное!

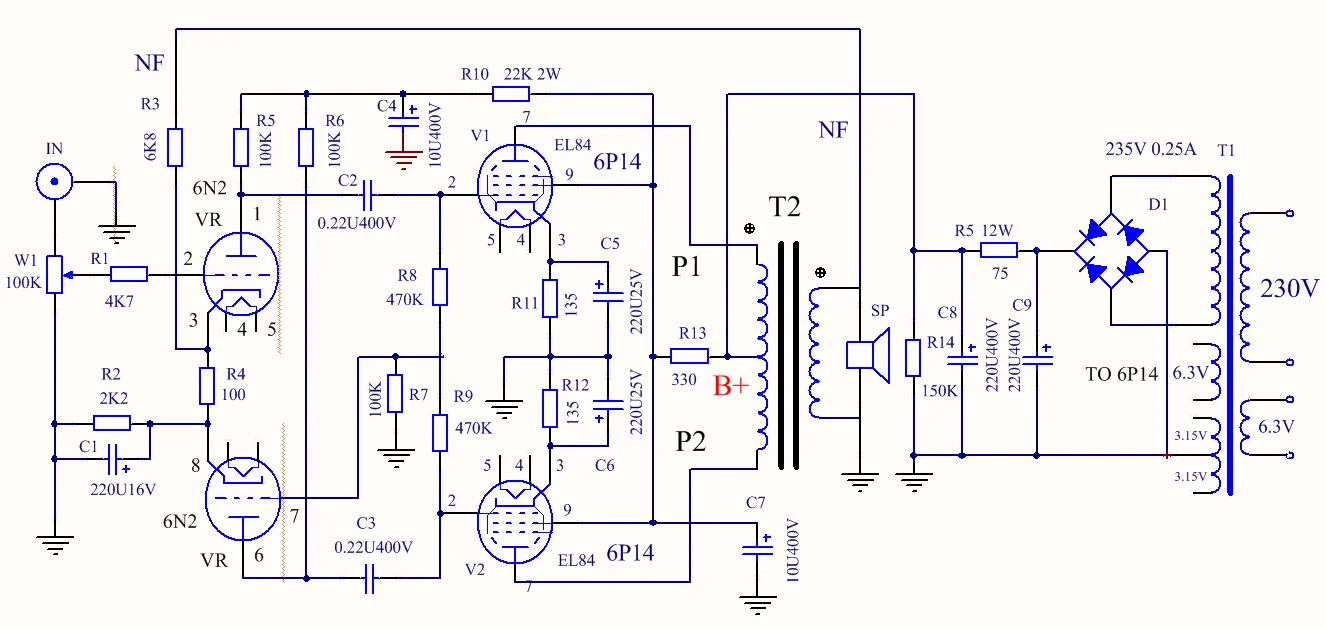

Следующие чертежи только для справки, плата была улучшена, и этикетка на доске должна превалировать!
Плата усилителя должна нажимать источник питания и трансформатор снаружи. Источник питания фильтруется CRC. S/N всей машины может быть взвешено до-107дб A (абсолютное остаточное напряжение шума 160uV). Низкий уровень шума-это в основном ухо близко к динамику, чтобы остановить. Немного шума. Если используется Индуктивная фильтрация, она имеет глазурь на торте.

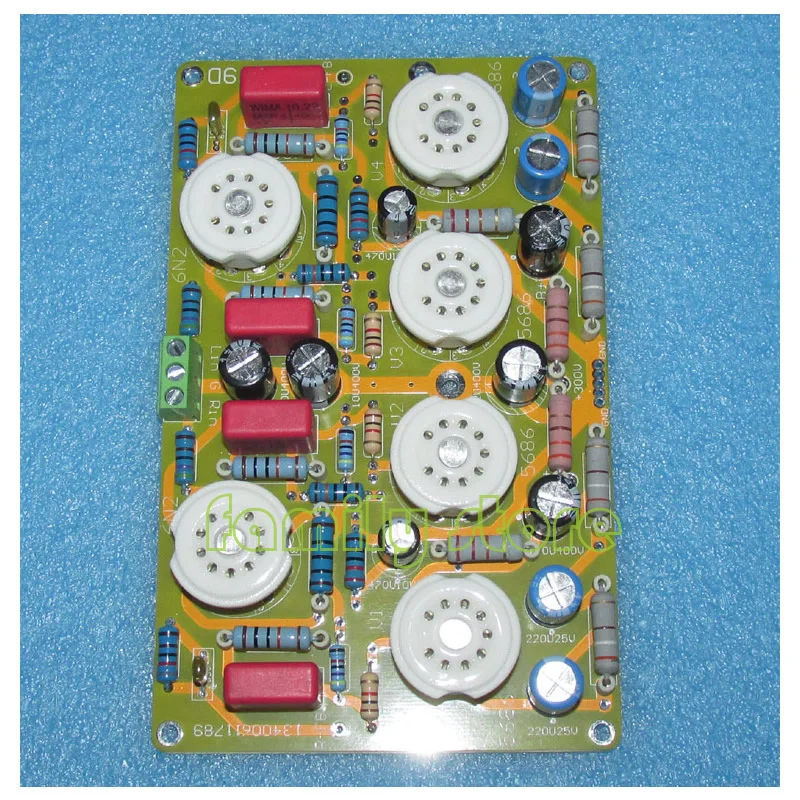

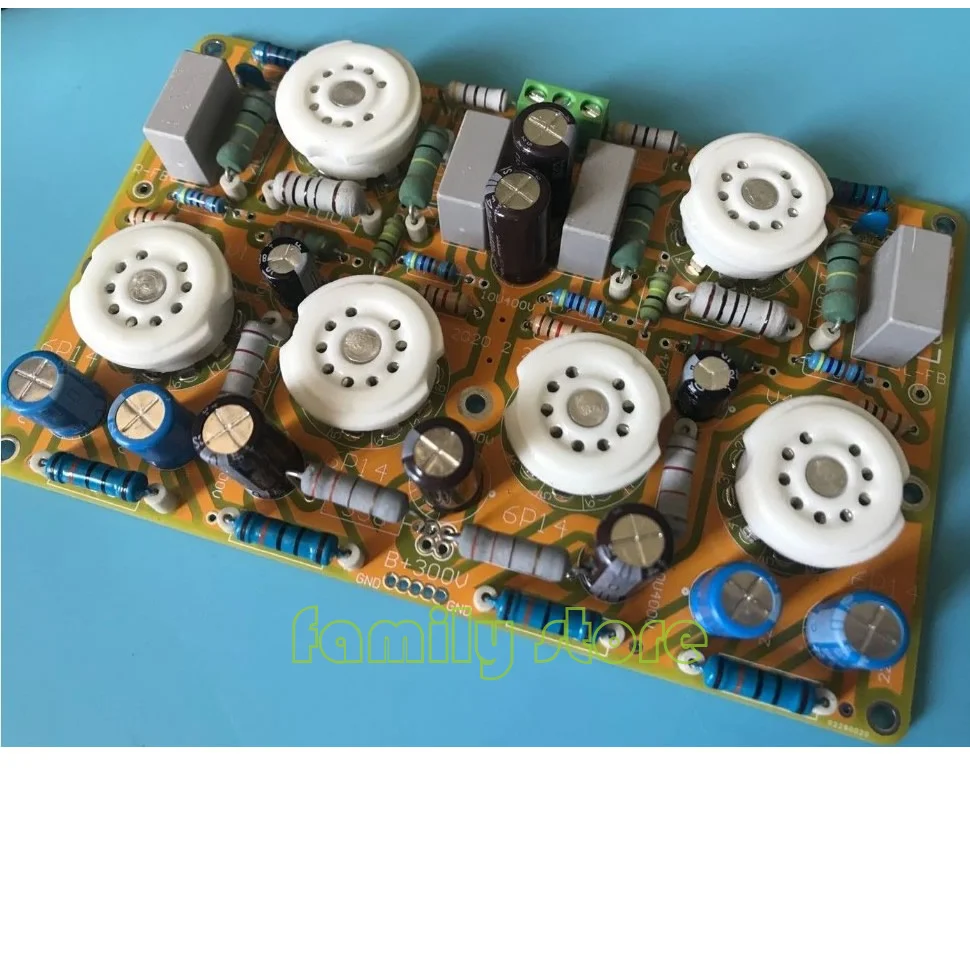

Изысканная FR4 Двухсторонняя доска из стекловолокна, размер доски 148 × 91 мм, толщина доски 2 мм. На плате отмечены такие параметры, как сопротивление, емкость, напряжение и порт. Производительность цепи отличная, проводка разумная, и линия Тихая. До тех пор, пока проводка верна, одноразовый успех-это быстрый путь к успеху.
Конструкция шага компонента, основания трубы шаг и ноги размер отверстия является разумным, подходит для больших и малых мощных резисторов и конденсаторов. Электронные трубные сиденья предназначены для двойного использования, а компоненты сопротивления-емкости могут быть собраны и сварены с обеих сторон.
Электронные сидения для труб разработаны с круглыми ножными отверстиями и плоскими ножными отверстиями. Плоские отверстия для ног легче сварить, чем круглые отверстия для ног, и не протекает олово. Они подходят для различных электронных трубок DIY схем.
Соберите посеребренные керамические трубчатые гнезда, импортные отечественные точные пятикольцевые Металлические пленочные резисторы, японские Nikon, рубин и другие электролизы, немецкий WIMA Веймар конденсатор кросс-соединение и другие компоненты.
Двусторонний характер элемента сопротивления-емкости может быть собран с обеих сторон, и трубка может быть установлена открытым. Примечание: основание трубки должно быть собрано в соответствии с символами, и оно не может быть изменено.
Идентификация порта на плате детализирована, а вход, выход, отзывы, источник питания, выходной трансформатор, катодный отзывы, Соединительный порт, нить и т. д. отмечены подробно, И монтажная проводка проста и не сложна.
Примечание: P1 и P3 на плате являются верхними трубами, а P2 и P4-нижними трубами. Потенциометр громкости и источник питания не на плате и должны быть собраны отдельно. Дополнительный полюс выходного трансформатора должен быть заземлен, и фаза выходного трансформатора не должна быть неправильно подключена.

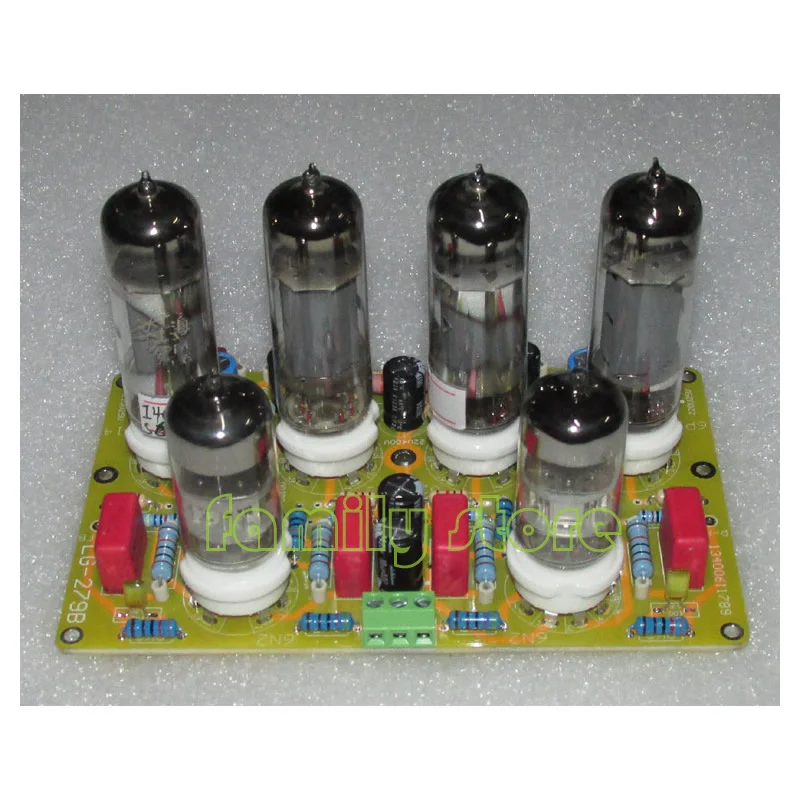

LG279B готовая доска не включает платье без рукавов
Готовая плата LG279B не включает обратную установку трубки. Электронная трубка может быть открыта.
LG279B готовая доска, включая трубку, установлена
Готовый продукт LG279B включает в себя разворот электронной трубки. Электронная трубка может быть открыта.
Подтверждение: компоненты, готовые бренды, модели и спецификации некоторых компонентов будут немного отличаться из-за различных комплектных партий компонентов на готовой доске. Компоненты и параметры, собранные на доске, будут превалировать! Некоторые компоненты на печатной плате-это товары, разбираемые вручную, и проверка готовой платы обычно продается.
