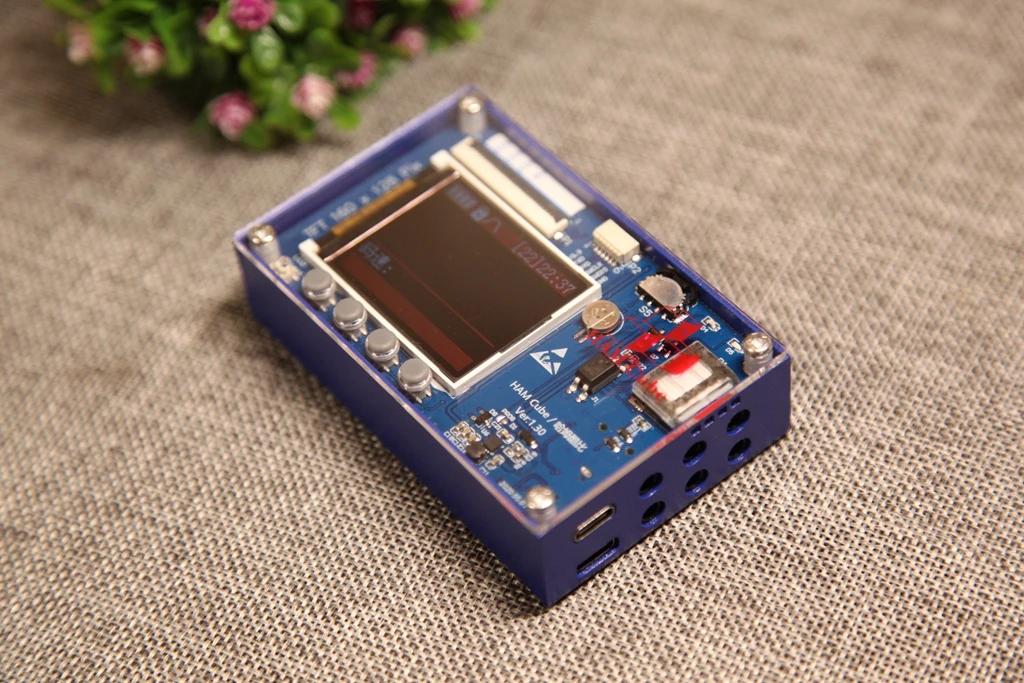

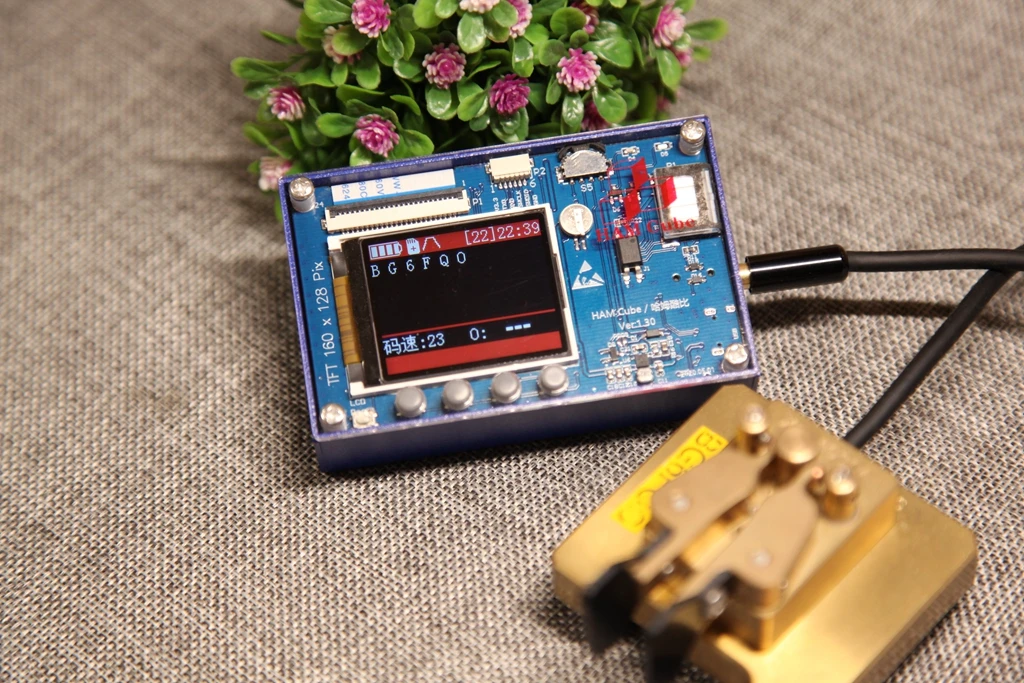

Описание:-Многофункциональный контроллер HAM CUBE-это встроенный в руку продукт HAM. Основная цель-построить открытую архитектуру, которая может использоваться для достижения некоторых повседневных функций ветчины. Он также может выполнять определенные основные функции, когда используется отдельно.-Прошивка «многофункционального контроллера HAM CUBE», которая может использоваться самостоятельно, является прошивкой CW trainer (далее именуемой CW trainer). Прошивка имеет самые основные функции CW прослушивания, транзакции и подготовки отчетов, которые могут эффективно помочь новичкам CW научиться и улучшить способность CW отправлять и получать отчеты. В то же время, он также имеет функцию управления радио для отправки CW через внешний интерфейс; он имеет функцию адаптивной скорости декодирования в реальном времени с помощью ключа оппонента и автоматического кода ключа. В будущем Плата расширения радиоинтерфейса будет иметь возможность адаптивно демодулировать внешние сигналы CW.-Ядро CW тренажер представляет собой 32-битный ARM-STM32F103CBT6. Чип имеет 128k флэш-памяти и 20k оперативной памяти, а рабочая частота составляет 72 м. 1,8 дюймов 160*128 разрешение устанавливается на передней части главного управления. 16-битное TFT-LCD жидкокристаллический дисплей, как устройство отображения главный контроллер. Плата спроектирована с помощью 4 сенсорных кнопок, трехходового переключателя, кнопки сброса оборудования системы и перемычки для ремонта блока питания; Есть 2 программируемых пользователем светодиодный индикатор (D2, d3); Внешний функциональный интерфейс с 24 контактами выводит как можно больше MCU контактов для внешнего использования и расширения функций; кнопка сброса расположена в нижней левой части передней части угла устройства, основная плата управления может быть сброшена с помощью оборудования, нажав на изящную иглу; Интерфейс программирования 6P может использоваться для подключения профессионального встроенного оборудования для разработки и выполнения вторичной разработки и программирования внутреннего MCU.CW параметры тренажера:Основной рычаг управления: STM32F103CBT6 (обод: 128k RAM: 20k основная частота: 72M)Экран Размер: 1,8 Дюйм (ов)Разрешение дисплея: 160x128 pixГлубина цвета: RGB истинный цвет 16-bit 65535 Цвет sОбъем встроенной флэш-памяти: 4 мБортовой RTC: Встроенный температурный Компенсированный кристаллический осциллятор RTC часы в реальном времениСенсорные кнопки пользователя: 4Трехходовой переключатель: 1Пользовательский светодиодный: 2Электрический ключ интерфейс: 3,5 мм стерео разъем, может взять на себя ключ или автоматический ключВнешний для наушников: 3,5 мм стерео джек, который может быть подключен к внешнему наушники и колонкиCW внешний интерфейс управления: 3,5 мм стерео разъем, который может управлять внешним радио CWБортовой динамик: 8,5*8,5 мм SMT зуммерВнешний интерфейс расширения: разъем FPC 24P 1,0 ммИнтерфейс программирования: 6P 1,0 мм SH socketКнопка сброса на плате: 1Подкладка для сапог на доске: 1Резервная батарея RTC: перезаряжаемая литиевая батарея с микро-кнопкойТип батареи: ультратонкий полимерный аккумулятор 900 мАч (с защитой от разряда)Время работы: после полной зарядки нового аккумулятора, не менее 10 часов в режиме ожиданияФункции:1. Ручная и автоматическая отправка кода (тренировка прослушивания и транзакции кода CW, отправка кода CW, отправка игры CW, последующие упражнения CW, упражнения памяти CW)2. Скорость кода 10-50 постоянно регулируется3. Переключение тона, точки и хода, регулировка задержки PTT4. Цвет интерфейса экрана настраивается и регулируется5. Адаптивное декодирование скорости CW6. Автоматически генерирует случайным образом знаки вызова, буквы, цифры, смешанные сообщения или пользовательские символы для отправки кодов для прослушивания и транзакции упражнений7. Автоматически генерирует случайным образом знаки вызова, буквы, цифры или смешанные сообщения для ручных и автоматических кнопок практики8. Автоматическая функция отслеживания, машинная отправка кода, пользователи следуют упражнениям по отправке кода9. Игра с персонажами для устранения кода, возможность отправки кода CW10. Регулировка даты и времени11. Четыре пользовательских кнопки, каждый из которых может настроить 60 символов, может реализовать одну кнопку отправки пользовательских сообщений и может быть подключен к радиостанциям для ежедневной связи и других функций.-Эта машина поставляется с полимерным аккумулятором 900 мА · ч, который может заряжаться через Универсальный мобильный телефон. Фактическое время работы в режиме ожидания после полной зарядки составляет не менее 10 часов.-Пользователям не нужно учиться программированию и сжиганию, они могут обновить последнюю версию прошивки через usb-кабель и реализовать несколько приложений HAM. Он также может использоваться в качестве встроенной обучающей доски для обучения технологии встроенного микроконтроллера.Посылка:-1 тренажер CW-Кабель для передачи данных-1 шт.
