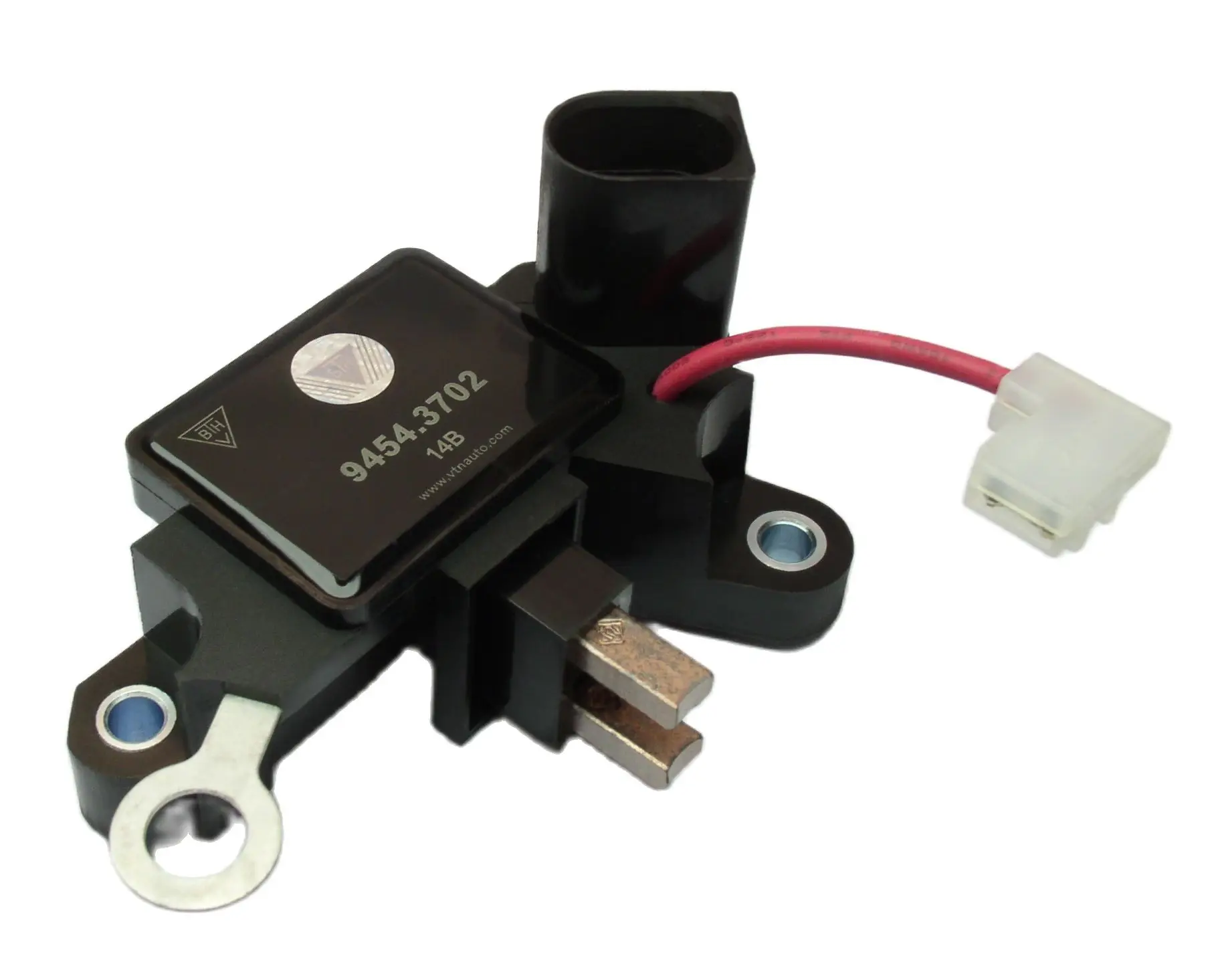

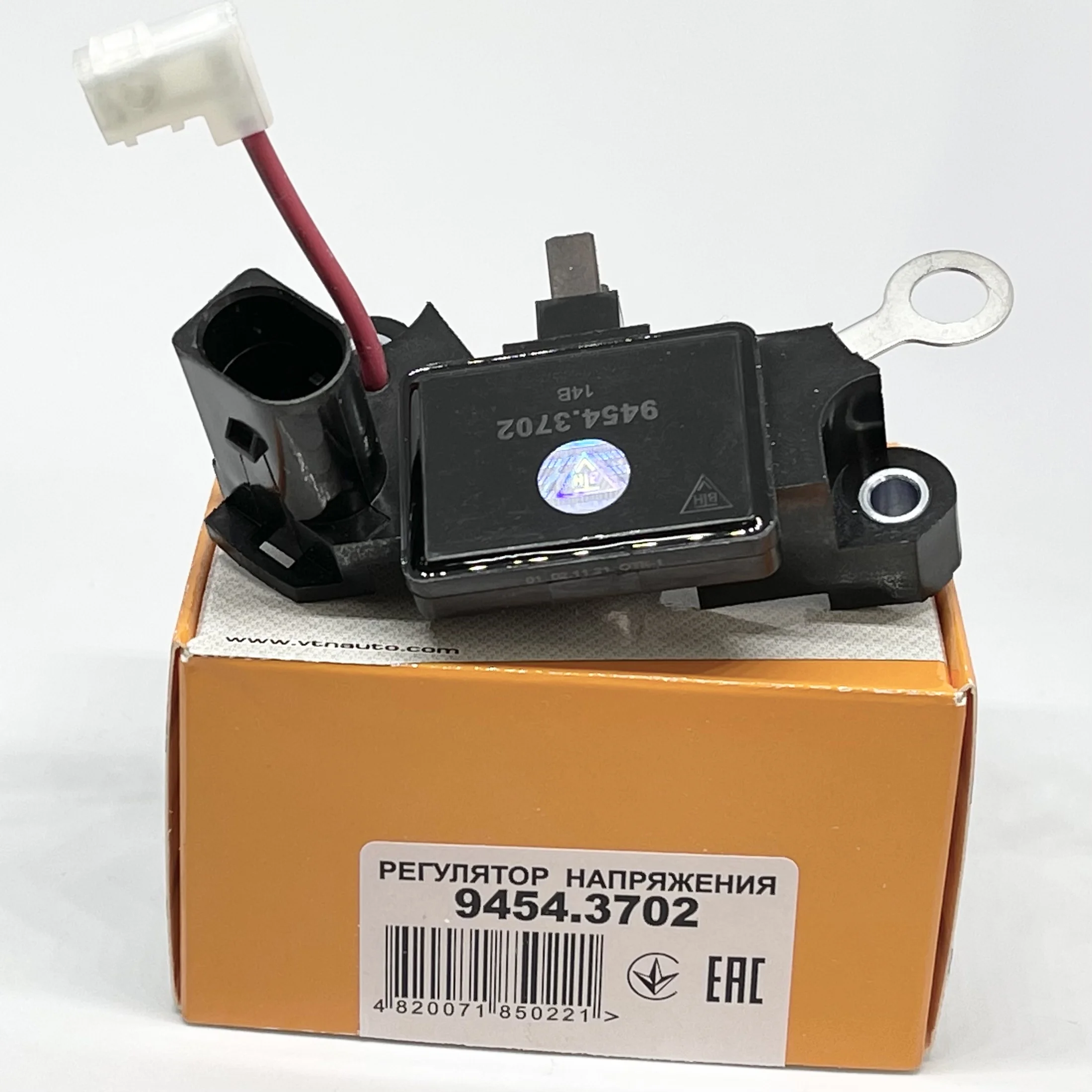

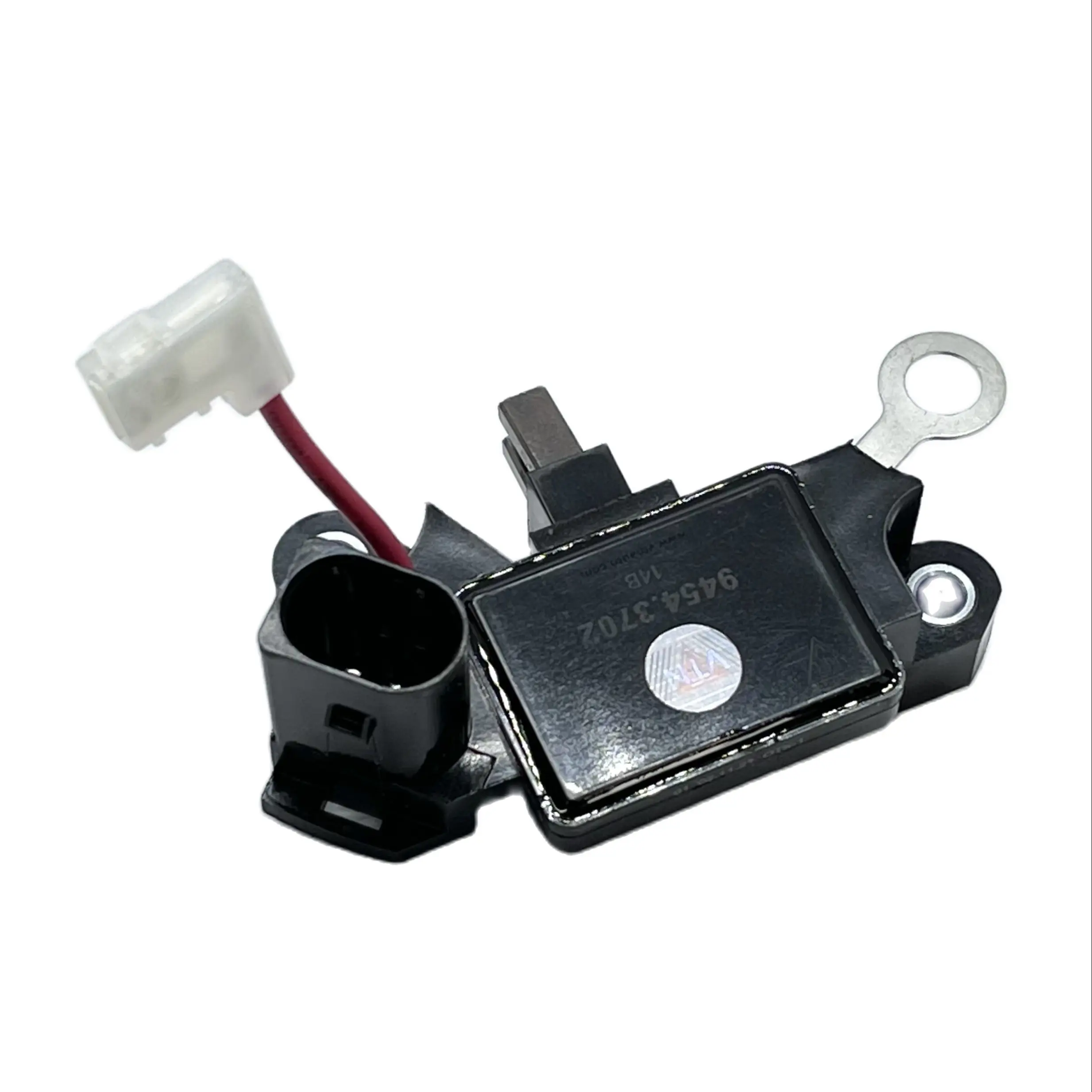

Регулятор напряжения 9454.3702 зарядки Калина, Приора (Kalina, Priora) (аналог. TRT5-01)

Многофункциональный регулятор напряжения 9454.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 “Kalina” с генератором 9402.3701-06 и др., 9402.3701-14, 7702.3701, 7712.3701-01, КЗАТЭ 120A, КЗАТЭ 140А , аналог 11190370150000

Регулятор напряжения 9454.3702 обеспечивает полное отключение обмотки возбуждения генератора от бортовой сети, что повышает надежность и безопасность системы электроснабжения.

Регулятор напряжения 9454.3702 обладает функцией индикации повышенного и пониженного напряжения бортовой сети автомобиля, а также низкого фазного напряжения генератора. Индикация осуществляются свечением штатного индикатора контроля заряда аккумуляторной батареи на приборной панели. Изделие обеспечивает выполнение функции плавного нарастания тока нагрузки. Регулятор обладает функцией защиты от короткого замыкания в выходной и в индикаторной цепи.

Контроль и регулирование напряжения производятся непосредственно на выходной клемме генератора - по такому принципу строятся все схемы электроснабжения современных зарубежных автомобилей высокого класса. Контроль запуска генератора, а также контроль его частоты вращения производится непосредственно на одной из выходных силовых обмоток. В своем составе регулятор имеет помехоподавительный конденсатор.

Многофункциональный регулятор 9454.3702 выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим регулятора - продолжительный номинальный S1 по ГОСТ 3940.

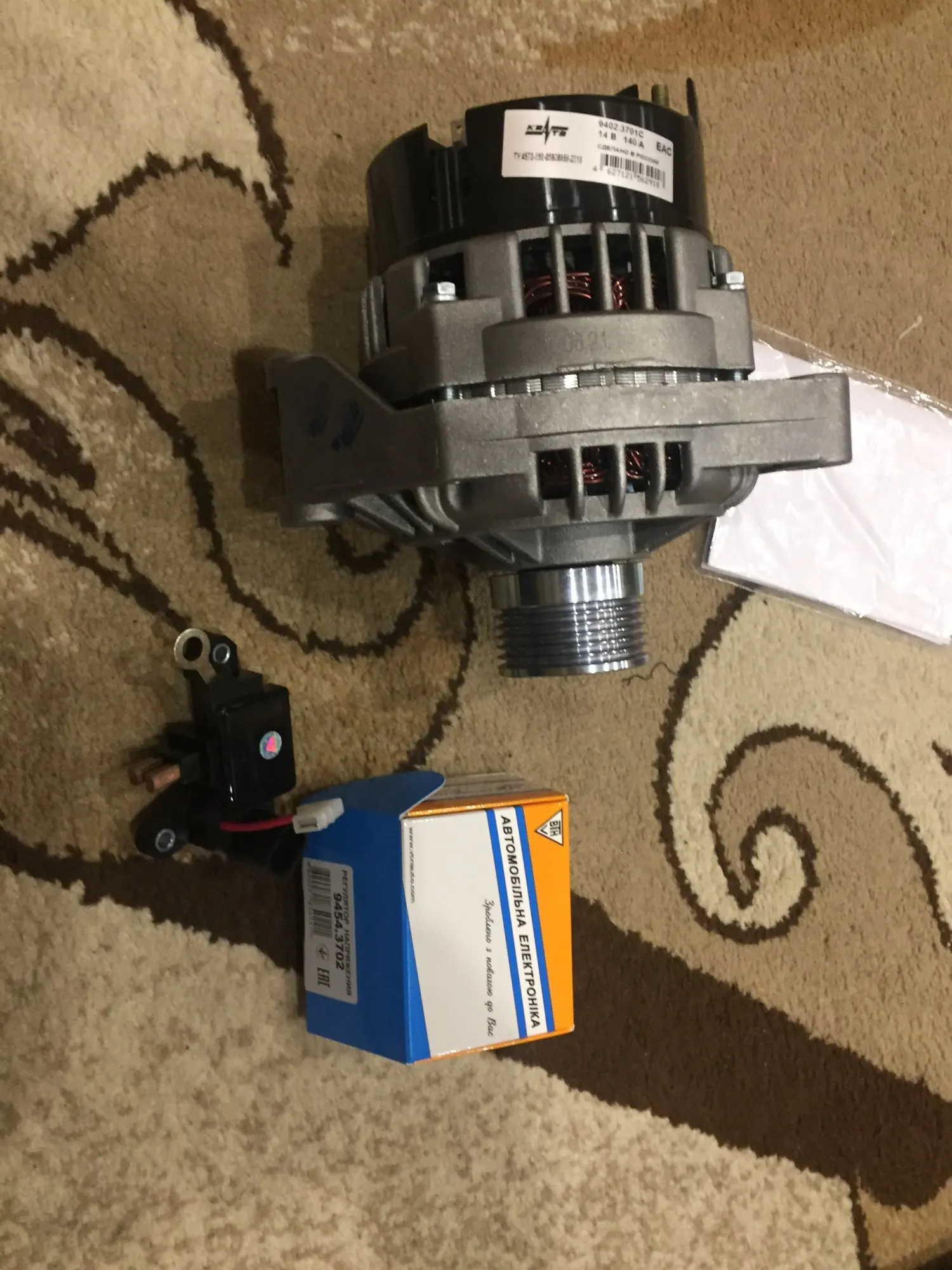

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов ЩР-5, 849.3702 или 9454.3702, при помощи штатных крепежных элементов.
