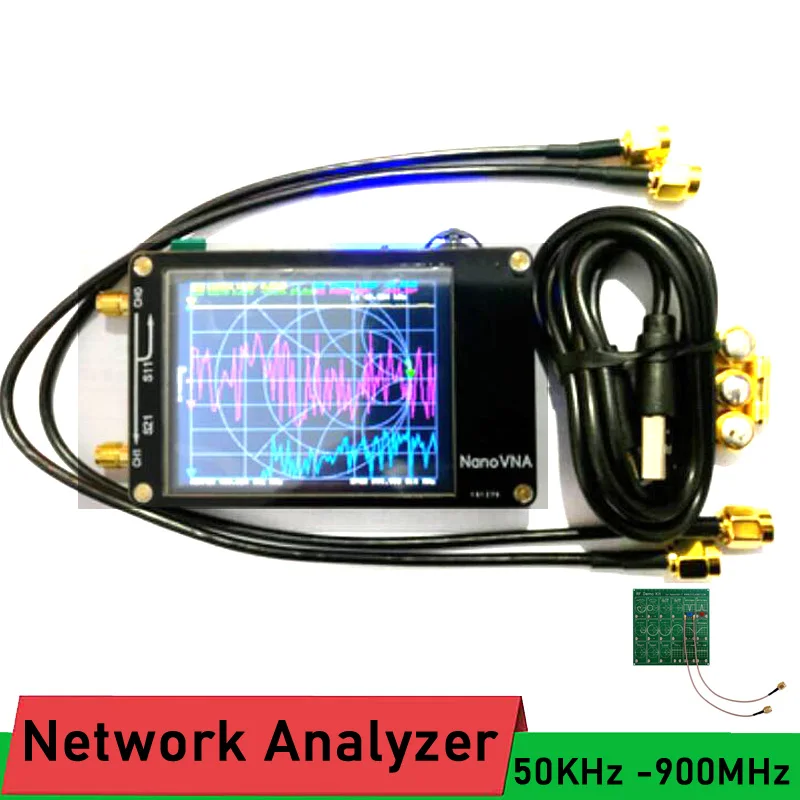

Векторный анализатор сети NANOVNA, анализатор коротких волн HF, VHF, UHF, антенны, стоячий волновой измеритель, тестер RF, тестер, плата, усилитель для ветчины

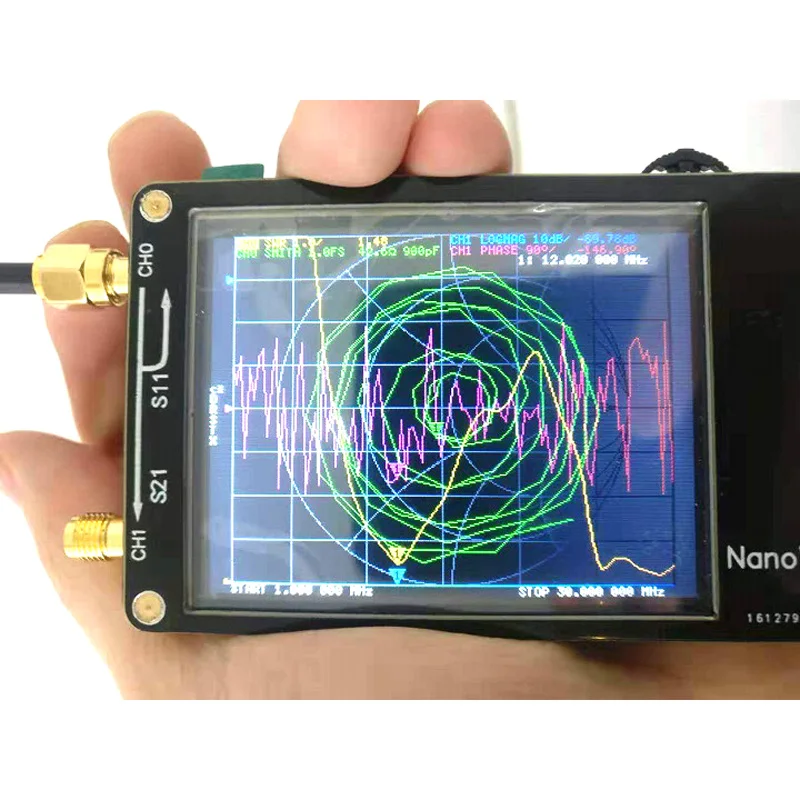

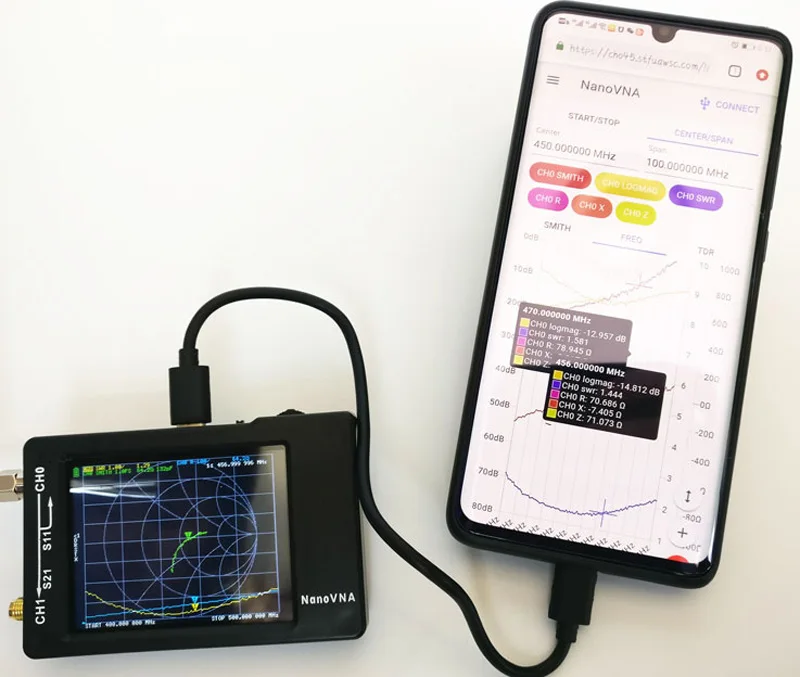

Описание: Особенности: NANOVNA Векторный анализатор сети Файлы Touchstone (snp) могут быть экспортированы с помощью программного обеспечения ПК для различных дизайна радио и программного обеспечения моделирования. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц. Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений. Частотный диапазон 50535-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 60 дБ, а диапазон 600 м-900 м лучше, чем 50 дБ динамики. Это DIY продукт, векторная Функция измерения сети. Он включает в себя 2,8-дюймовый сенсорный экран, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера. Если есть другие дефекты, вы можете связаться со мной. Базовая Производительность:● PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)● Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)● Выход RF: -13 дБм (максимум-9 дБм)● Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включают расширенную прошивку);● Порт SWR: <1,1● Дисплей: 2,8 дюймов TFT (320x240)● Интерфейс USB: режим связи USB type-C: CDC (серийный)● Мощность: USB 5 в 120 мА, можно использовать питание от аккумулятора ed, максимальный зарядный ток 0,8а● Количество точек сканирования: 101 (фиксированное)● Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Радиочастотный демонстрационный комплект NanoVNA Изготовлен из качественного материала, практичный, имеет долгий срок службы.Компактный и легкий, прост в эксплуатации и использовании.Это векторный сетевой анализатор обучающего инструмента.Может использоваться с NanoVNA-F для того чтобы измерить 6,5 м керамический режекторный фильтр.Может использоваться с NanoVNA-F для измерения домашнего низкочастотного фильтра, пропускная способность 3 дБ около 400 МГц. Характеристики:Материал: PCBЦвет: зеленыйСерия RLC и параллельная цепь 1Серия RLC и параллельная цепь 2Сопротивление 33 Ом, SWR = 1,5Сопротивление 75 Ом, SWR = 1,5BSF керамический зазубренный фильтр, Центральная частота 6,5 МГцBPF керамический фильтр, Центральная частота 10,7 МГцЦепь серии RCСхема серии LCКонденсаторИндуктивностьДомашний низкочастотный фильтр, полоса пропускания 3 дБ 400 МГцДомашний Высокочастотный фильтр, полоса пропускания 3 дБ 500 МГцКалибровочная схема короткого замыканияКалибровочная схема открытого замыканияСхема калибровки нагрузки 50 ОмПрямоточный10 дБ схема затухания3 дБ схема затуханияКаждый набор функциональных схемРазмер товара: 100*100 мм/3,9 * 3.9inВес товара: 38 г/1,3 унцияРазмер посылка: 159*152*52 мм/6,3*6,0 * 2.0inПосылка Вес: 106 г/3,7 унции
