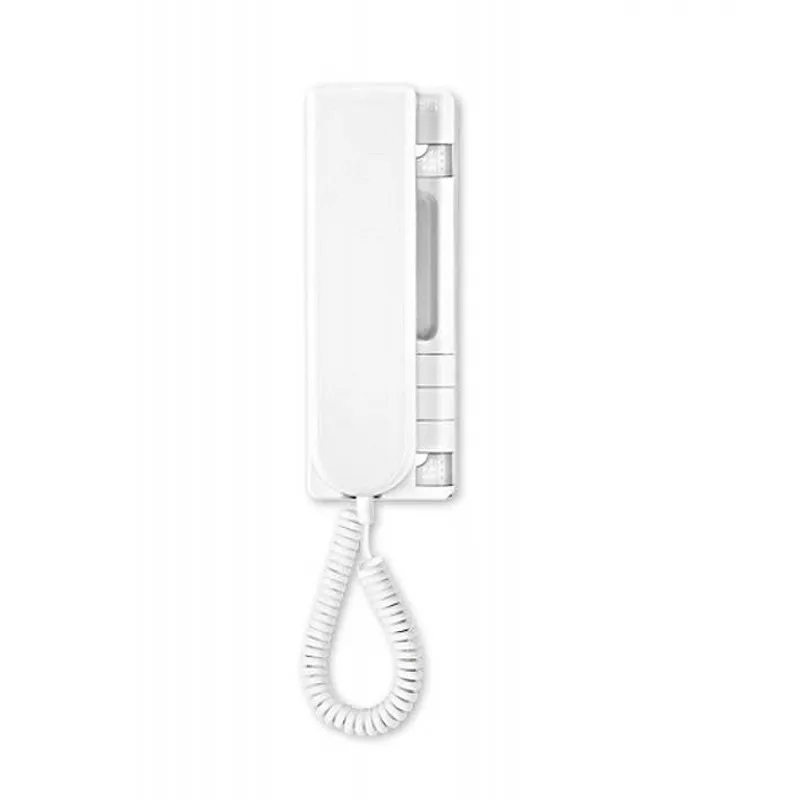

Интерком Urmet универсальный для традиционных растений и 2 провода Urmet 113016

Новый универсальный Urmet 1130/16-это новая модель Urmet внутренней связи, которая может заменить большую часть intercoms в торговле как bussata electronics, так и bussata traditional. Также можно заменить интеркомы на растения 1 + N(2 провода). Не могли бы вы найти ниже загружаемый документ, в котором вы загрузите инструкцию librtetto и совместимость с другими брендами.

Описание зажимов в соответствии с типом растений

Растения 4 + n (5 проводов аудио)

1. Входящий (динамик)CA call ronzatore или electronic2 фония исходящий (микрофон)6 сыпучих растений10 для подключения к терминалу 69 открывалка для дверей

Растения 1 + n (2 провода)

1 основная соединительная системаCA не подключен2 фония/вызов/открывалка двери6 не подключен10 подключений к терминалу 1 Интерком9 подключение к терминалу 2 Интерком

Растения 4 + n (конфигурация по умолчанию)

Поместите перемычку JPC “+”.Для 4 + n (5 fi them audio) settare jumpers JP1, JP2, JP3, JP4 и JP5 все позиции «5» (confi guationСтандарт).

Чехол fonia traditional (капсульный уголь), по умолчанию оставьте триммер MIC и SPK position (MICОтрегулируйте все по часовой стрелке, SPK настроил все против часовой стрелки). Чехол для fonia electronics (микрофон)Electret), поверните триммер SPK полностью.

Растения 1 + n

Поместите перемычку JPC “+”.Для 1 + n (2 fi li) settare jumpers JP1, JP2, JP3, JP4 и JP5 все позиции «2».Поверните триммер SPK all-wise.Поверните микрофон на половину пути.

Вызов на RONZATORE (конфигурация по умолчанию)Поместите перемычку в положение JPA «R».

Электронный звонок на динамик для трубкиПоместите перемычку JPA «и».
