Raspberry Pi 4 X862 V2.0 M.2 KEY-B 2280 SATA SSD Shield, X708 с металлическим чехлом

Примечания:

Не включает Raspberry Pi 4 и M.2 Key-B SSD и 18650 батареи.

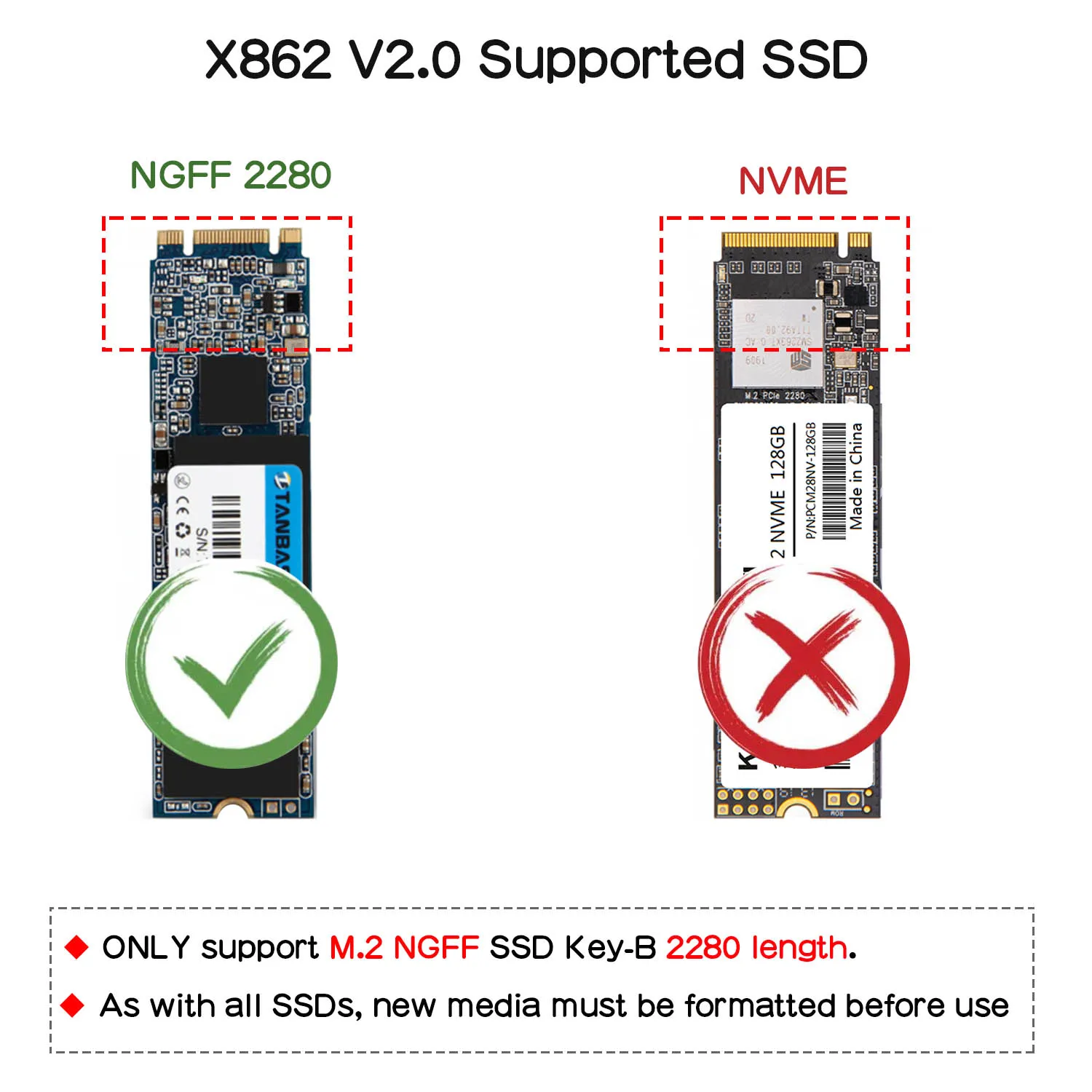

Совместим только с 2280 длины SSD Key-B

Совместим сM.2 NGFF SATA SSD только, Не совместим с NVMe M.2 SSDs

Как и во всех SSD, перед использованием необходимо отформатировать новые носители

Твердотельные накопители используют исключительно Высокопроизводительные накопители, которые будут работать горячо при нагрузке

Более старые накопители SSD с менее эффективным флеш-накопителем могут не работать, а также более новый накопитель

X862 обзор:

Это новая Обновленная версия X862 V2.0 от X862 V1.0. Мы решаем проблему помех EMC между устройством Raspberry Pi 4 и USB3.0.

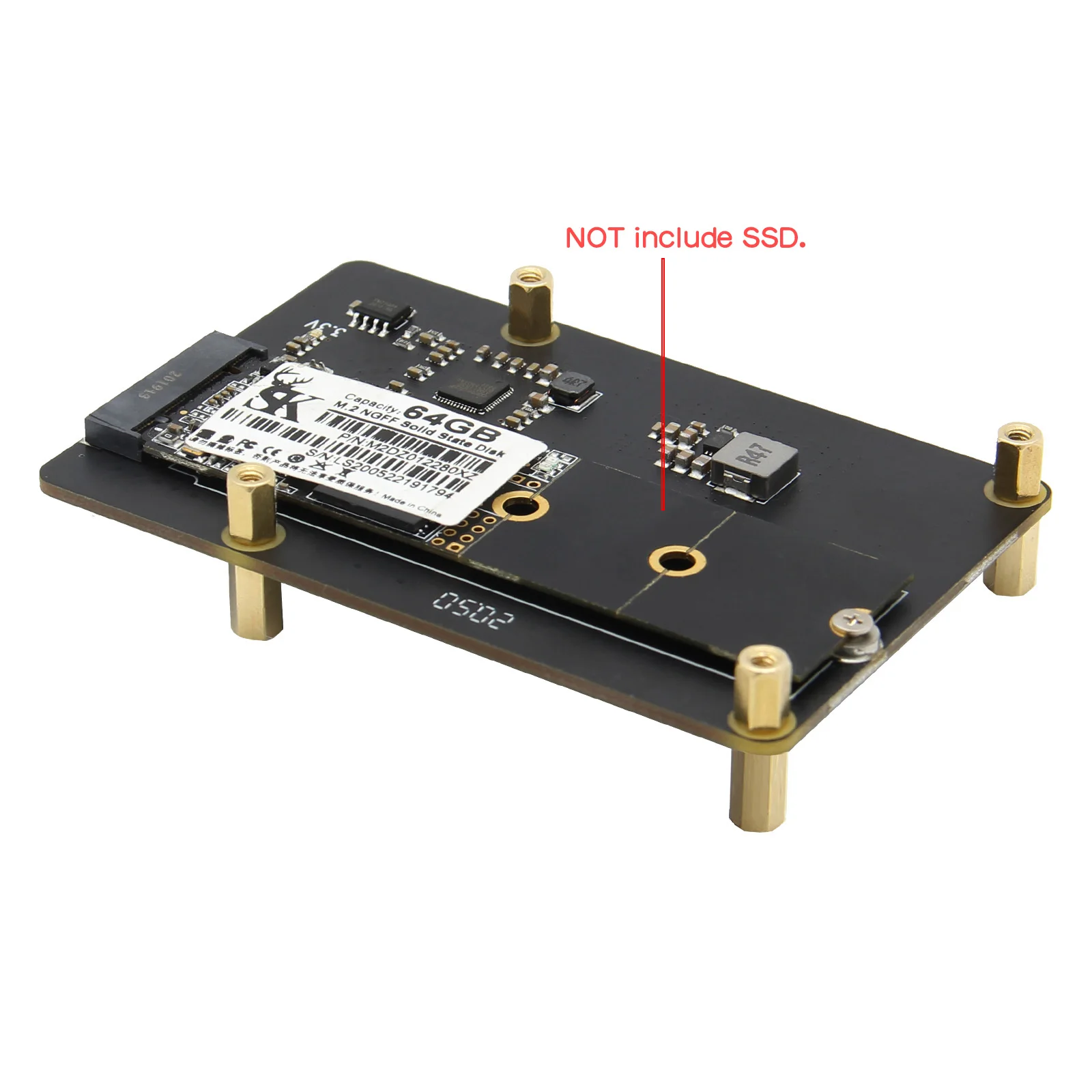

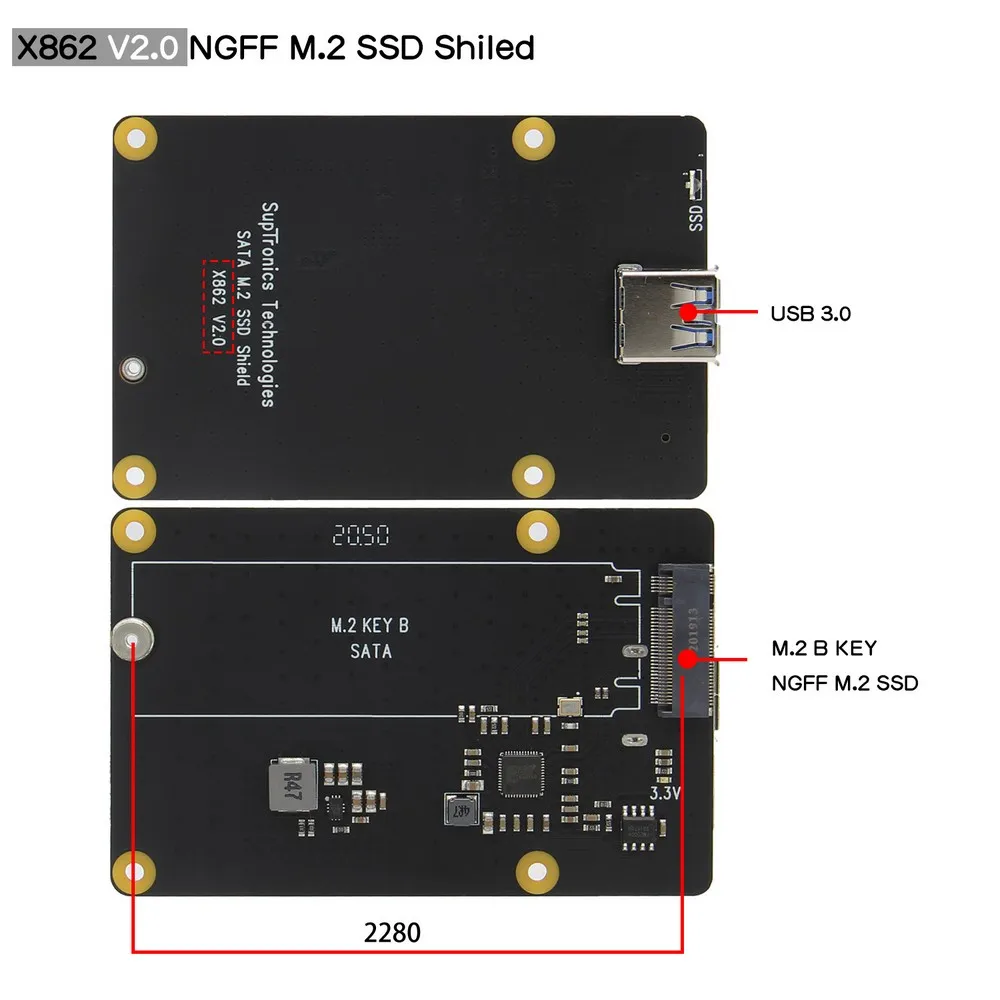

X862 V2.0 M.2 NGFF SATA SSD Shield предназначен для Raspberry Pi 4 model B, он обеспечивает полное решение для хранения Raspberry Pi 4. Новый X862 V2.0 поддерживает только M.2 NGFF SSD Key-B 2280 длины. Поддержка UASP X860 V2.0.

Для использования с:Raspberry Pi 4 Модель B

Операционная система:Все операционные системы Raspberry Pi

X862 ключевые особенности:

Идеальное решение для хранения Raspberry Pi 4 - M.2 NGFF SATA SSD Shield

Поддерживает до 2 ТБ M.2 NGFF SSD твердотельный накопитель

Поддерживает только M.2 NGFF SSD 2280 длины

Поддержка UASP для Raspberry Pi 4

Интегрированный контроллер моста USB 3,1 Gen1 to SATA 6 ГБ/сек.

Интегрированный, и он имеет высокую эффективность понижающий преобразователь, 3,3 V Макс 4A для питания SSD

Подключение USB3.1 Gen1 5 ГБ/сек. обеспечивает функциональность plug-and-play на вашем Raspberry Pi 4

Позволяет загружать ОС с жесткого диска/SSD для более быстрого открытия приложений, веб-обслуживания и копирования файлов (см. Примечание 2)

Светодиодный синий индикатор показывает состояние привода

Специально сделанный джемпер USB3.1 для подключения к Raspberry Pi-не требуется кабелей!

Источник питания: 5Vdc +/-5%, питание ed через USB порт от Raspberry Pi 4

Размер печатной платы 87 мм x 56 мм

Порты и разъемы:

Разъем USB-USB 3,0 type A x1

67Pin M.2 разъем P = 0,5 мм, h3.2мм, ключ B x1

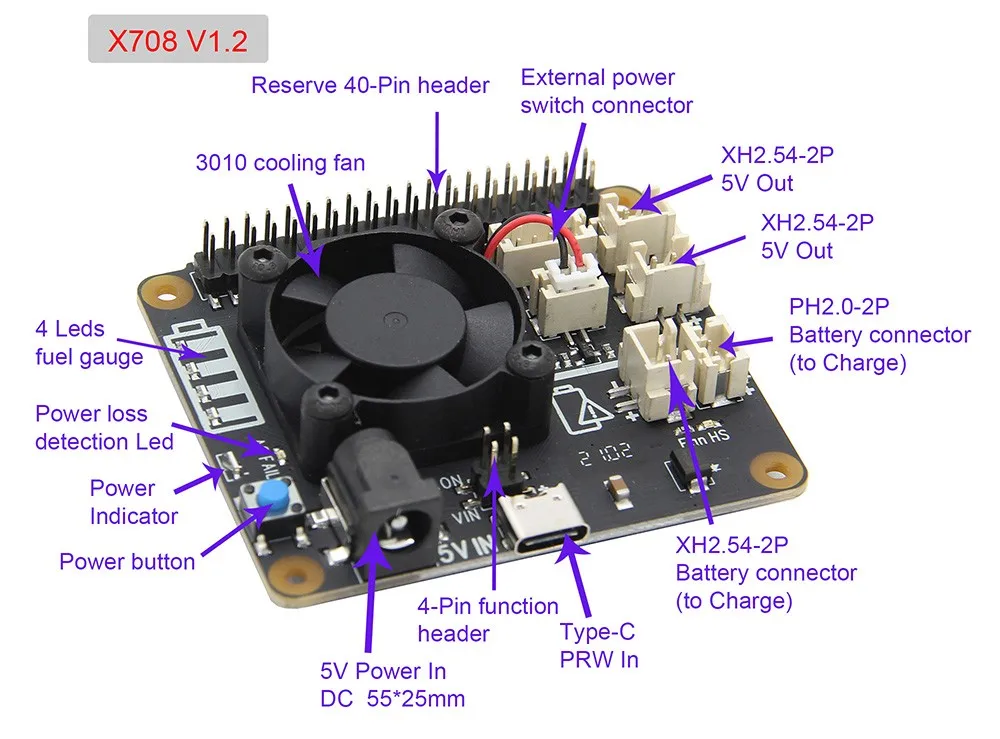

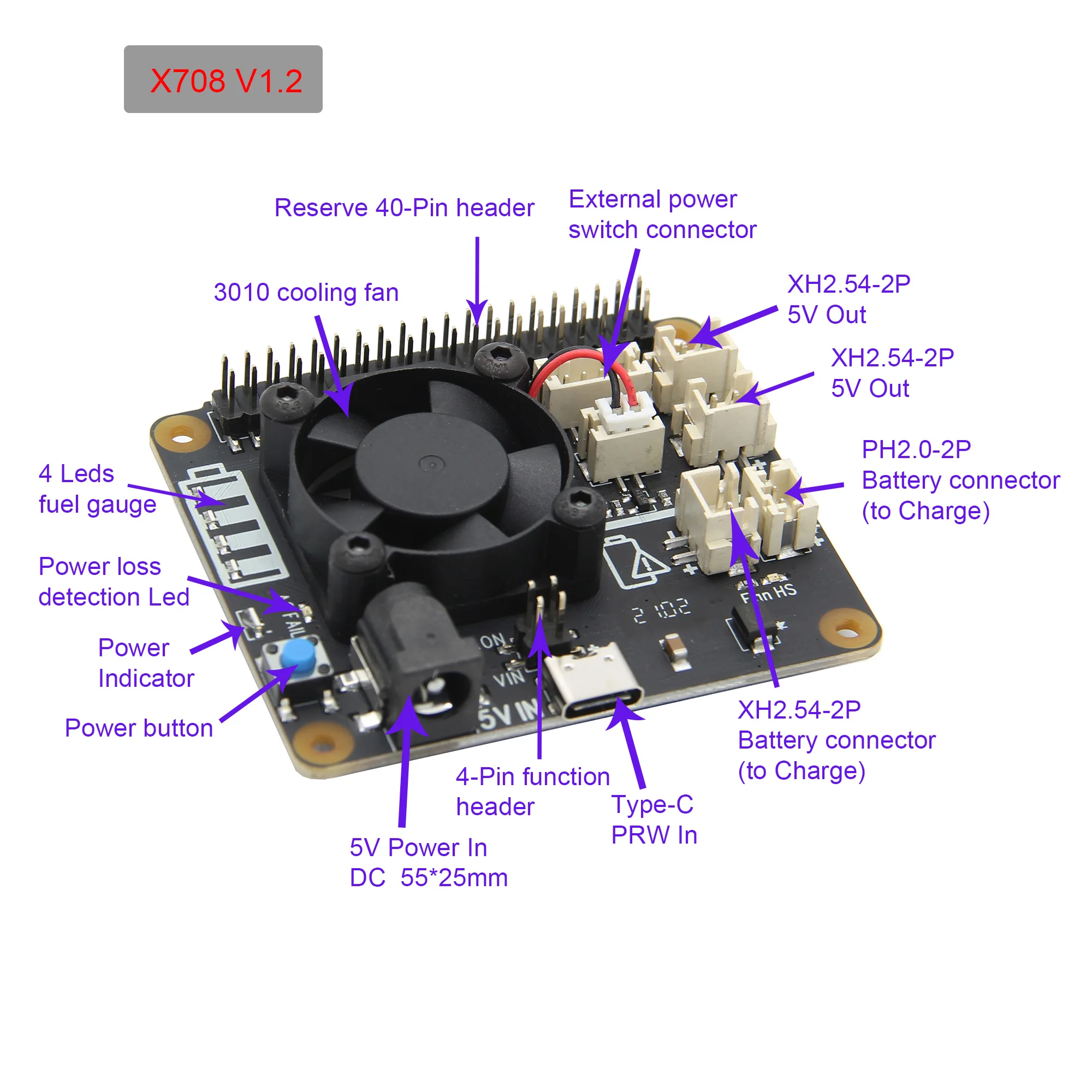

X708 Особенности:

Умный и мощный источник бесперебойного питания (UPS)

Обеспечивает непрерывную работу до 10 ~ 30 часов (в зависимости от типа батареи и количества использованных)

Макс 5,1 V 8000mA Мощность резервного копирования для даже самого взыскательного RPi комплект источник бесперебойного питания

Поддерживает быструю зарядку аккумулятора 2A/3A

Интегрированная защита от перегрузки по току и защита от перенапряжения

Интегрированные топливные системы Максима (считывание напряжения батареи и процент через i2c)

Интегрированный 10-А полностью интегрированный синхронный повышающий преобразователь

Интеллектуальная автоматическая зарядка и разрядка

Работайте как в режиме зарядки, так и в режиме boost, чтобы обеспечить полное управление системой и питание батареи mgt

Интегрированный сквозной путь IN-to-SYS Для передачи входного напряжения в систему

Усовершенствованная система управления питанием позволяет избежать частого заряда и разрядки батарей

Передовая система управления питанием позволяет 3а быстрой зарядки и питания Raspberry Pi одновременно

Встроенные 4 зеленых светодиода показывают уровень зарядки и разрядки батареи 25%, 50% , 75% и 100%

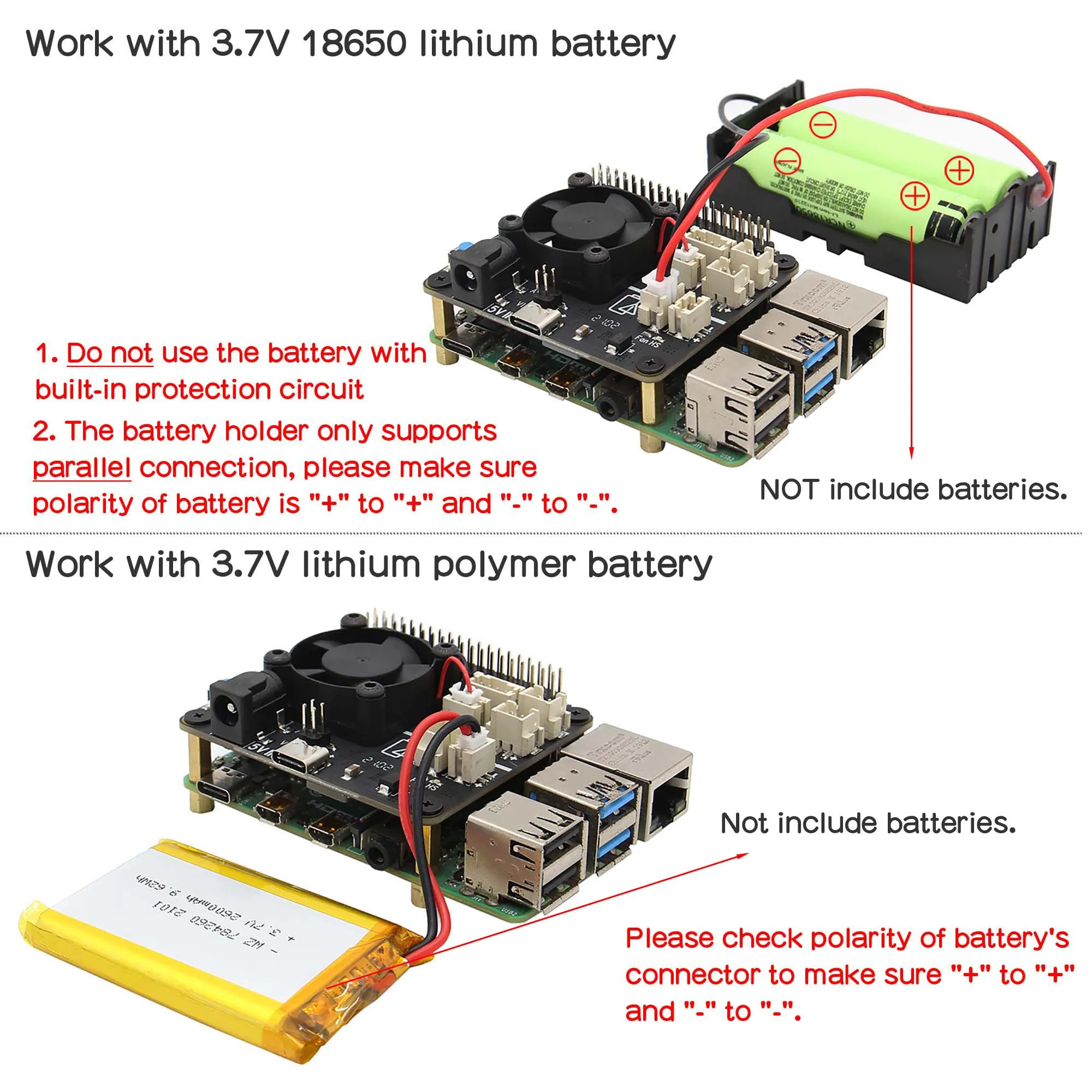

Батареи крепятся через PH2.0-2P или XH2.54-2P

Интеллектуальное и безопасное управление питанием

Оснащен мгновенной кнопкой для легкого управления питанием

Нажмите кнопку, чтобы включить

Нажмите кнопку и удерживайте в течение 1-2 секунд для перезагрузки

Нажмите кнопку и удерживайте в течение 3-7 секунд для обеспечения безопасного отключения

Нажмите кнопку и удерживайте в течение> 8 секунд, чтобы отключить работу

Поддержка безопасного отключения и полного отключения от программного обеспечения

Встроенный синий светодиодный индикатор показывает состояние включения, перезагрузки и выключения питания

Потеря мощности переменного тока или Обнаружение сбоя адаптера питания (светодиодный индикатор и GPIO)

Опционально, чтобы включить автоматическое включение при включении или восстановлении питания

Автоматическая безопасное отключение когда низкого заряда батареи (напряжение <3,0 V)

Сверхнизкое энергопотребление в режиме ожидания для максимального срока службы батареи

Встроенный охлаждающий вентилятор, который позволяет рассеивать тепло от Raspberry Pi!

Полностью решить проблему перегрева вашего Raspberry Pi

Эффективная температура падения процессора Raspberry Pi

Спецификация

Источник питания через гнездо типа C: 5Vdc ± 5%, ≥ 3A; Через разъем питания постоянного тока: 5Vdc ± 5%, ≥ 4A

UPS ток на выходе: 5,1 V ± 5% Max 8A

UPS ток зарядки: 1,8 ~ 2.2A/2,3 ~ 3.2A

Напряжение клеммной батареи: 4,24 В

Перезарядки порог: 4,1 V

Батарея: 3,7 литиевая батарея

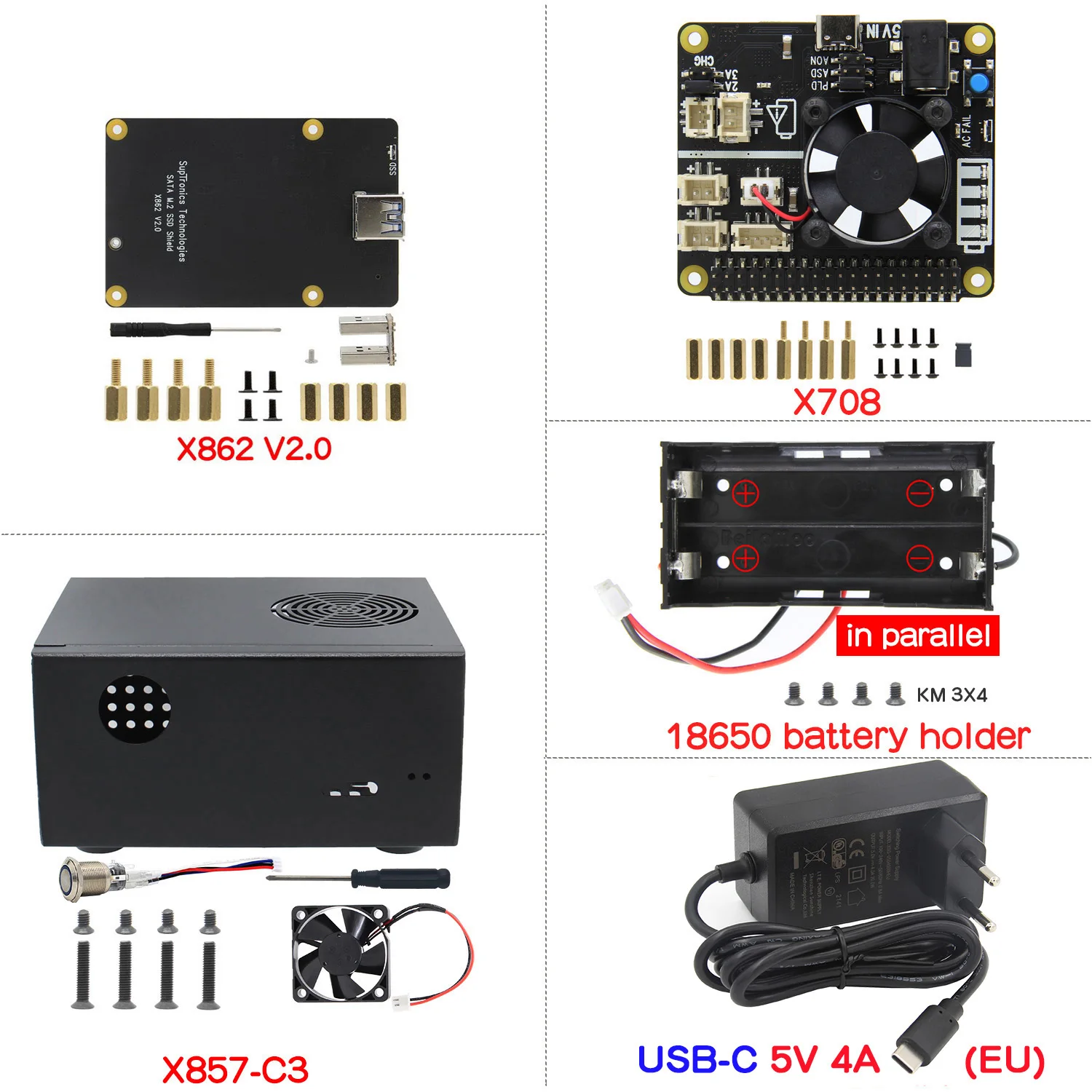

Упаковочный лист:

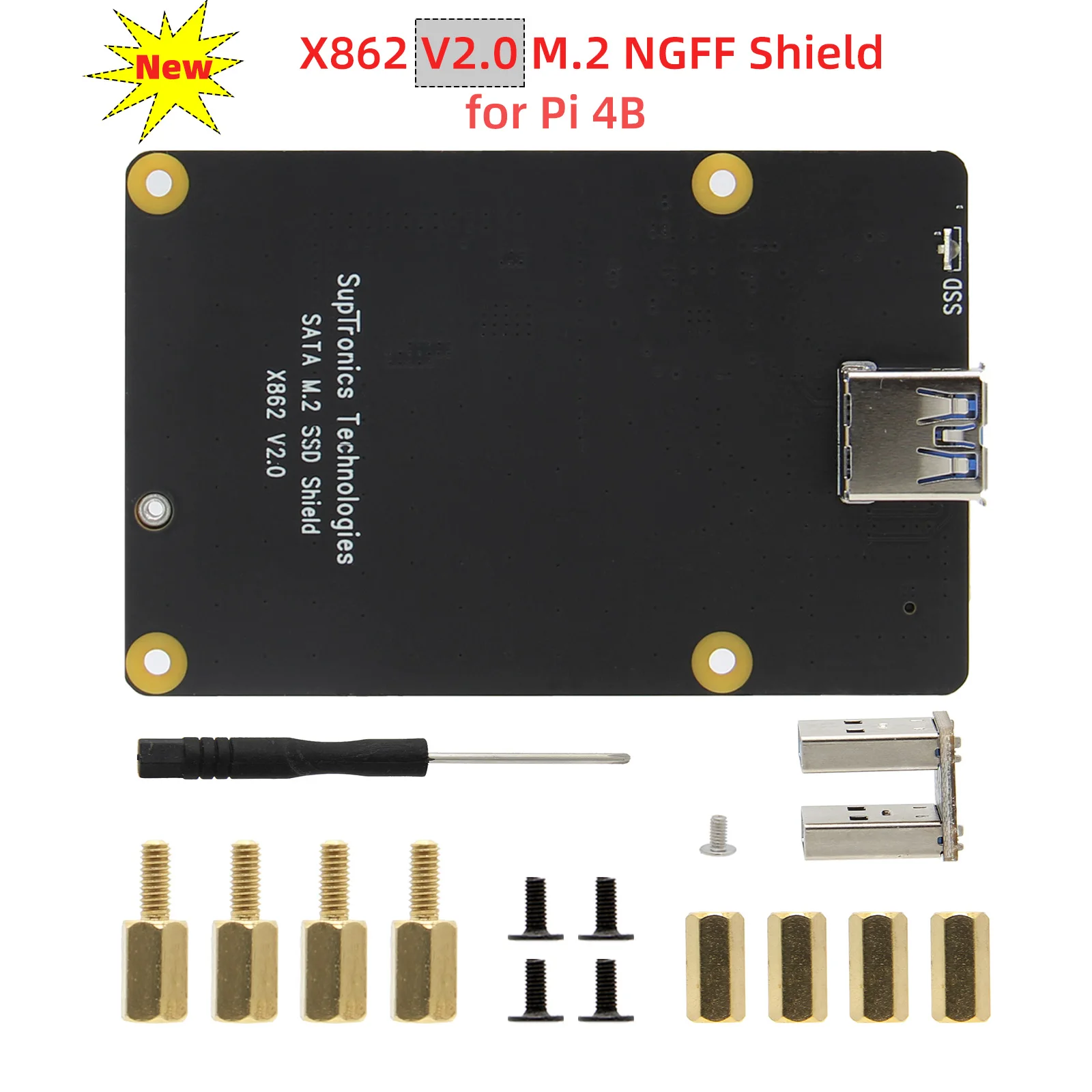

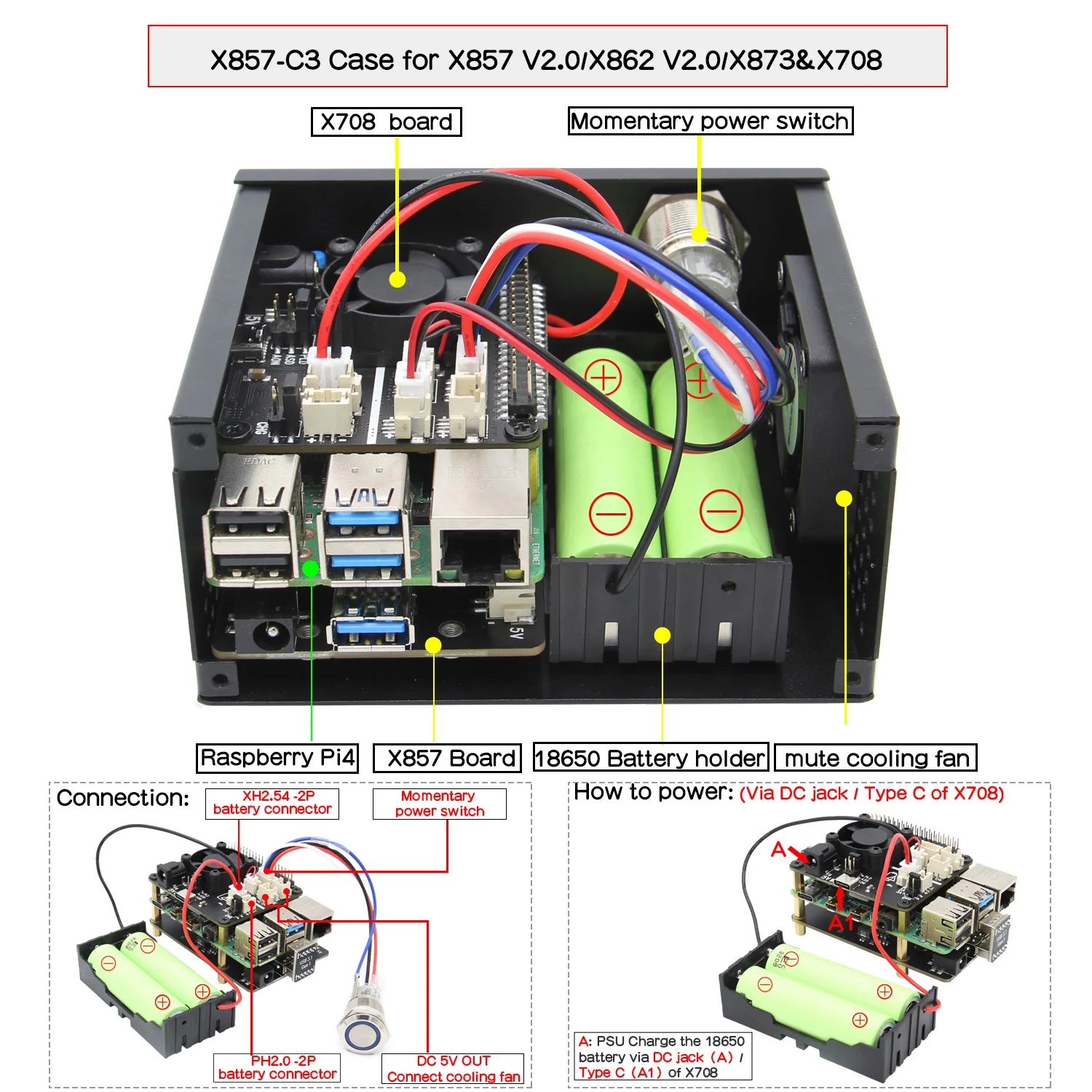

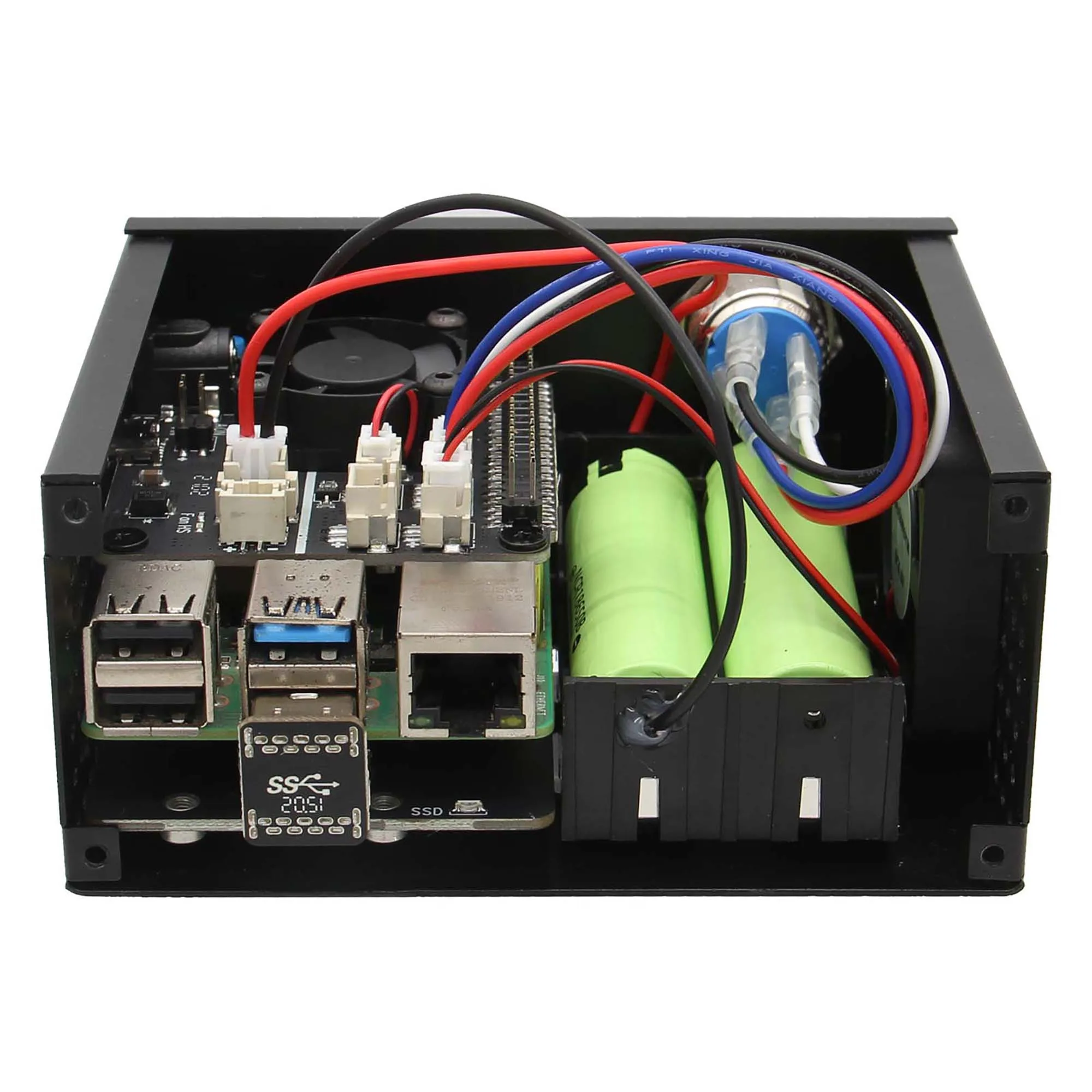

Bundle1:X862 V2.0 плата + X857-C3 металлический чехол + X708 UPS плата + держатель батареи

1x X862 M.2 NGFF SATA SSD щит

1x USB3.1 джемпер

4x винт M2.5 * 6 мм

4x прокладка M/F M2.5 * 7 + 6 мм

4x прокладка F/F M2.5 * 9,5 мм

1x отвертка

1 винт M2 * 4 мм

1x X708 Плата расширения

Винты 8x M2.5 * 5 мм

4x M2.5 * 12 + 6 мм прокладки

4x M2.5 * 12 мм прокладки

1x джемпер шаг звеньев 2,54 мм

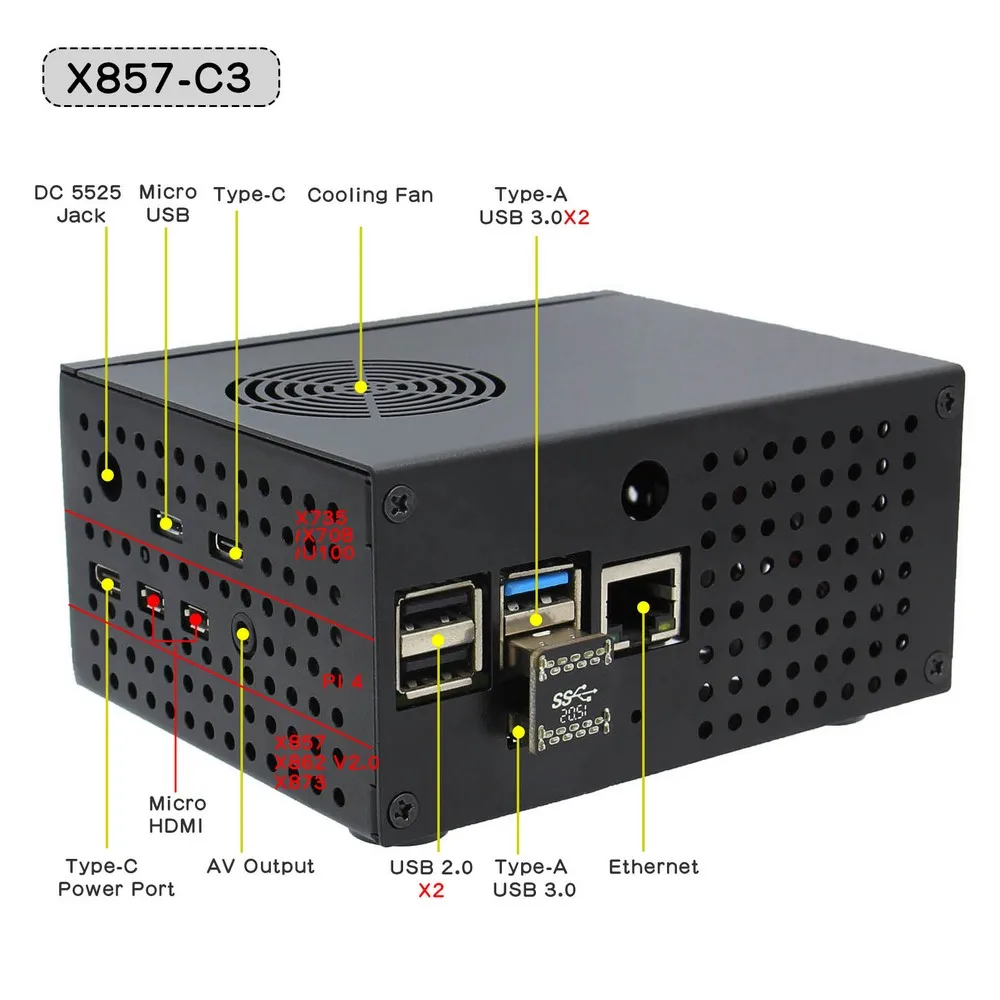

Чехол X857-C3

Металлический чехол для X857-C3-1 шт.

1 х Вентилятор охлаждения (4010)

1 x Переключатель управления питанием

1 х винты

1 х винтовой привод

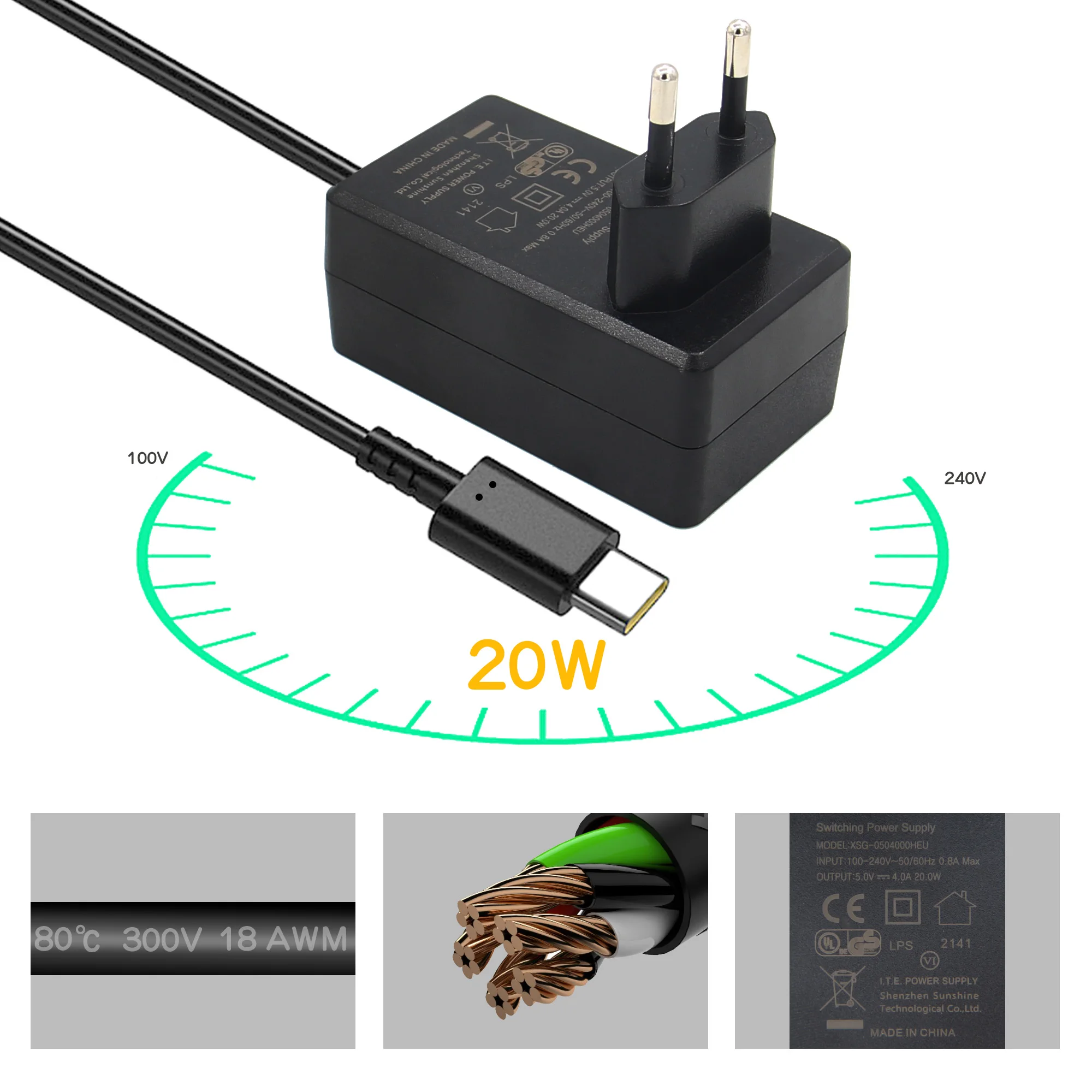

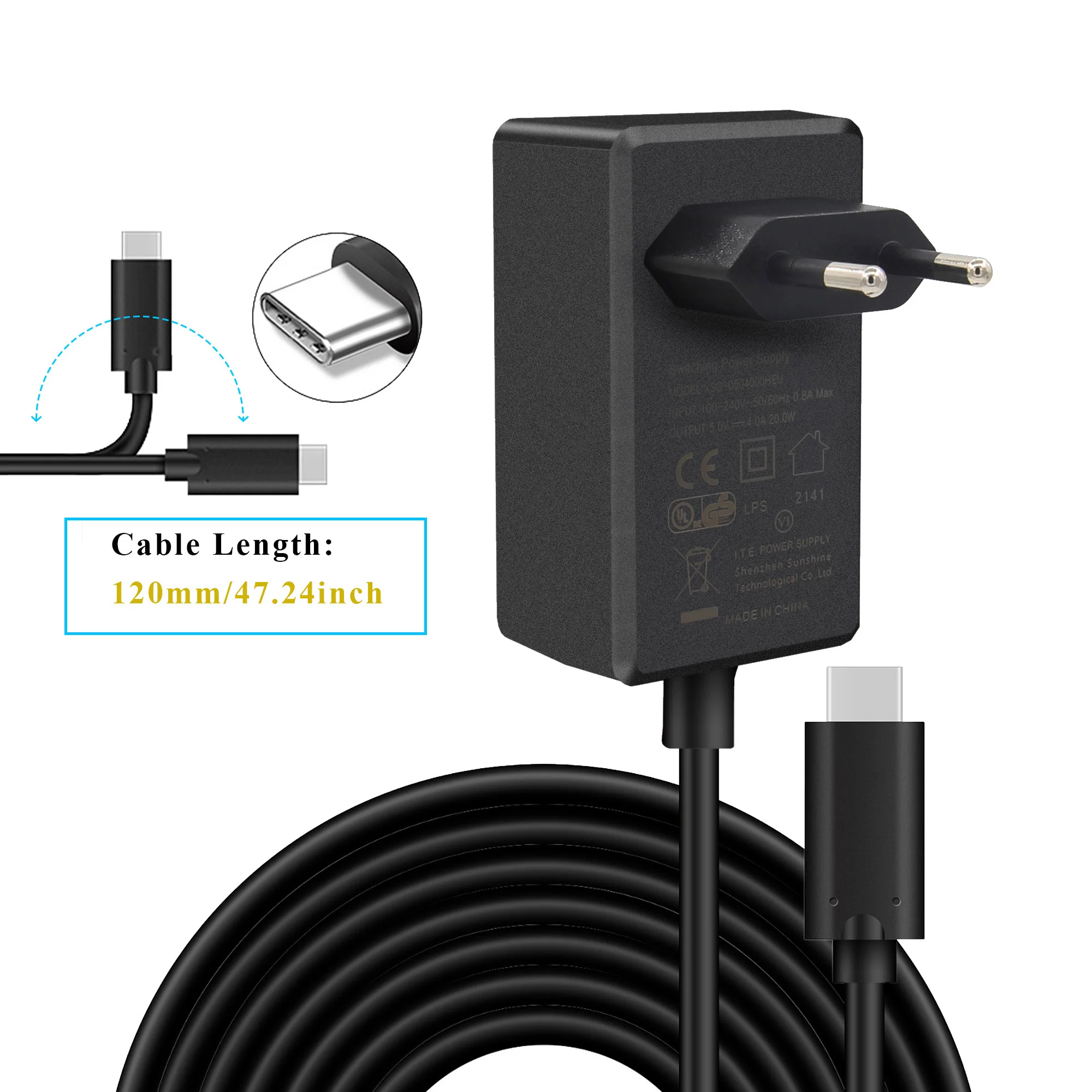

Комплектация 2: блок питания 1 + Type-C 5 в 4A (США)

Комплектация 3: блок питания 2 + Type-C 5 в 4A (ЕС)
