STVC043WT-01

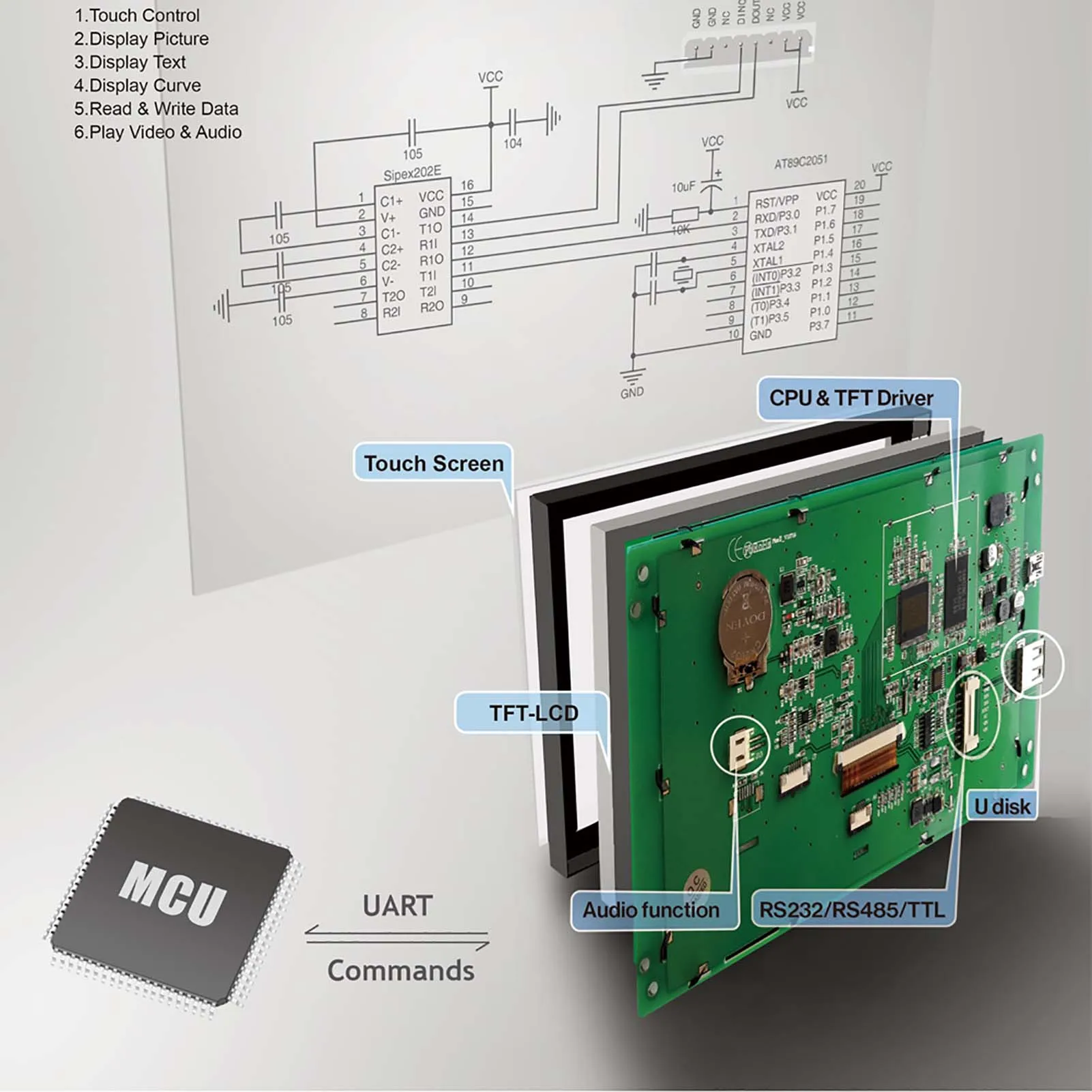

STVC043WT-01-это Интеллектуальный ЖК-модуль TFT сПорт UARTКоторые можно контролироватьЛюбой MCUЧерез простойМощный набор команд. Поэтому его можно использовать в качестве цветного TFT-дисплея и сенсорного контроллера в различном электронном оборудовании.
STVC043WT-01 включает процессор, драйвер TFT, флэш-память, порт UART, источник питания и так далее, важно, что он имеет готовыйБазовая программа управленияИМощное программное обеспечение, Так что это может сократить много времени разработки и затрат для инженеров.
Управление программным обеспечением
1. Создайте группу индивидуальных графических пользовательских интерфейсов!
2. Подключение напрямую через RS232/RS485/TTL/уровень!
3. Напишите программу языка C или C ++ для любого микроконтроллера, чтобы управлять модулем TFT-LCD с помощью простого и мощного набора команд Hex!
Функция
Физический параметр
Модель
STVC043WT-01
Размер (дюймы)
4,3"
Разрешение
480timesRGBtimes272
Цвет
65536 цветов (16 бит)
Зона просмотра
95 мм на 53,9 мм
Расстояние между пикселями
0,1905 мм на 0,0635 мм (HtimesV)
Общий размер
15,4 мм, мм (N)/мм (T)
Вес нетто
115 г (N)/ 155 г (T)
Панель TFT
Промышленная панель класса A +
Сенсорный экран
Промышленное сопротивление 4 проводов или без сенсорного экрана не является обязательным.
Параметр подсветки
Тип подсветки
Светодиодный
Яркость
350 кд/м2 (яркость регулируется в 100 уровней).
Контраст
500:1
Срок службы подсветки
50000 часов
Угол обзора
70deg/ 70deg/ 50deg/ 70deg (L/R/U/D)
Рабочая температура
-20 ° C ~ + 70 ° C
Рабочая влажность
55 градусов C, 85%
Температура хранения
-30 ° c ~ + 85 ° C
Режим экрана
Цифровой
Параметры производительности
Процессор
CortexM4
ЖК-контроллер
CPLD EPM240
Частота обновления
200 МГц
Скорость переключения изображения
19 мс/изображение (53 фото/с)
Флэш-память
Стандартный 128m, расширение 1GB
Объем памяти для изображения
Согласно возможностям изображения, рекомендуется формат «JPG»
Интерфейс
RS232/ RS485/TTL/USB интерфейс
Загрузка изображений
Скачивание дисков USB 2,0 (12 Мбит/с) и U
Диапазон напряжения
DC6.0V ~ 35V (стандартное значение: 12V)
Мощность
1,0 Вт
Отчет об испытаниях
MTBF
4250000 H
Рабочая температура
-20 ° C ~ + 70 ° C
Влажность воздуха
60 градусов C, 90%
Непрерывное испытание на вибрацию
10-55 Гц, 1,5 мм, 10 г
Испытание на ускорение удара
6 мс, 100 г
Испытание ESD
10кВ
Проверка надежности излучения
44 Вт
Основной Размер ЖК-модуля TFT
Размеры
Разрешение
3,5''
320*240;320*480
4,3''
480*272
5''
480*272;640*480; 800*480
5,6''
640*480
5,7''
640*480
7''
800*480;800*600; 1024*600
8''
800*600;1024*768
9,7''
1024*768
10,1''
1024*600
10,4''
800*600
12,1''
1024*768
15,1''
1024*768

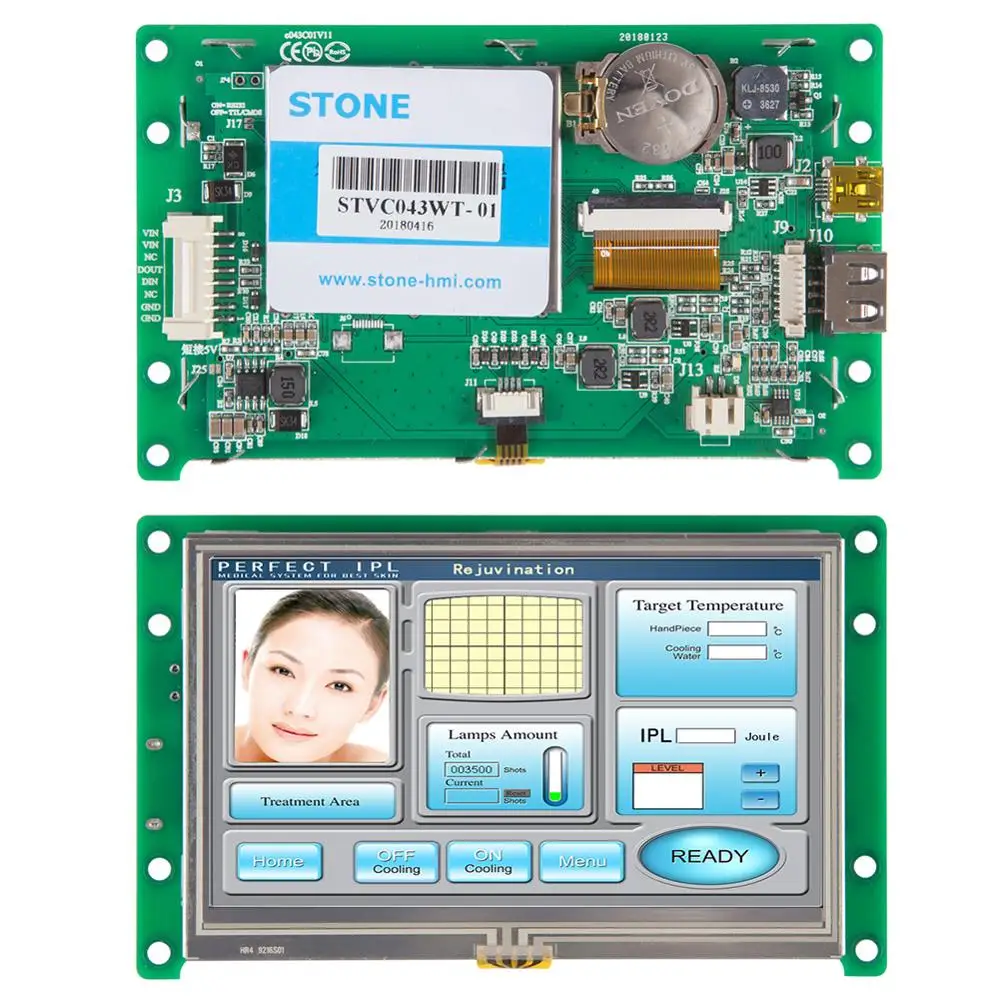

Изображение продукта

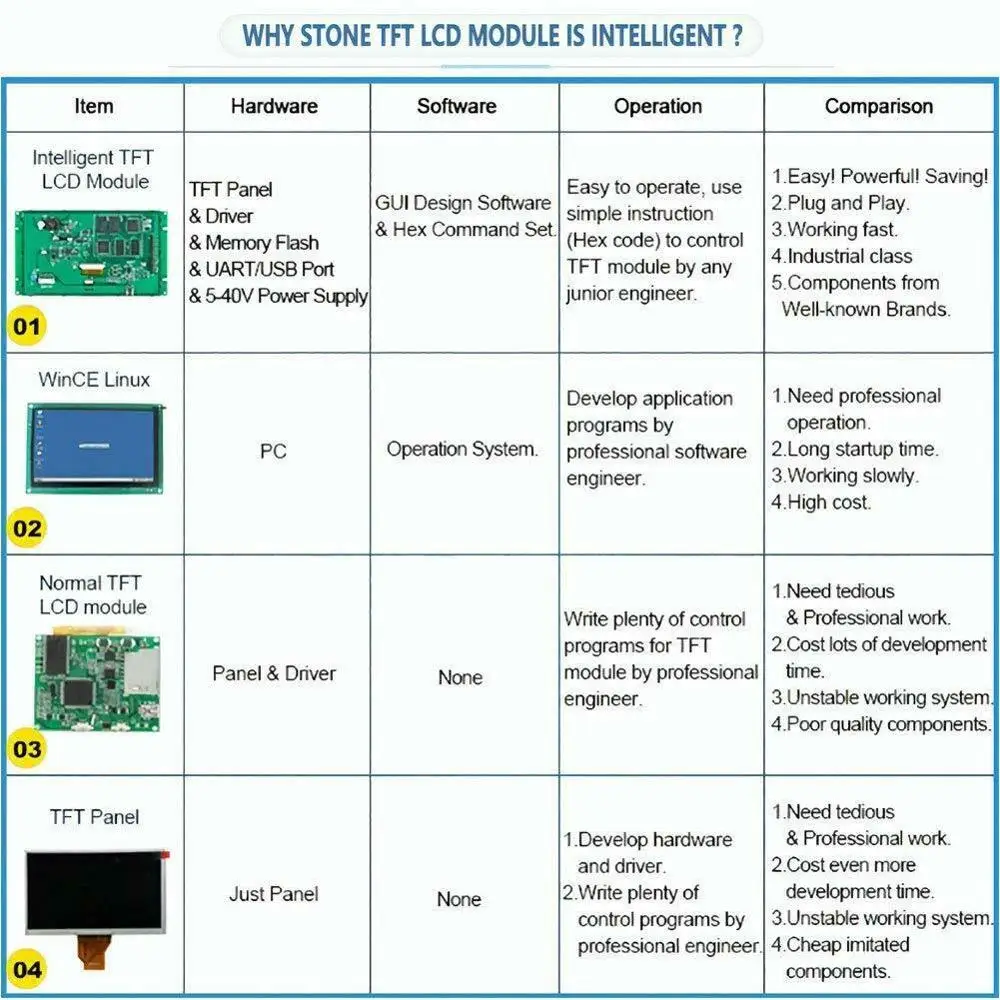

Почему модуль TFT LCD STONE является интеллектуальным?
Товар
Оборудование
Программное обеспечение
Управление
Сравнение
TFT панель, драйвер, флэш-память, UART/USB порт и источник питания 5-40 в
Программное обеспечение для проектирования GUI и набор команд Hex
Простота в эксплуатации, используйте простую инструкцию (шестигранный код) для управления модулем TFT любым младшим инженером
1. Легко! Полная комплектация! Экономия!
2. Подключи и играй.
3. Быстрая работа.
4. Промышленный класс.
5. Компоненты от известных брендов.
ПК
Операционная система
Разработка прикладных программ профессиональным инженером по.
1. Требуется профессиональная эксплуатация.
2. Длительный запуск. 3. Работает медленно.
4. Высокая стоимость.
Панель и драйвер
Нет
Напишите множество программ управления для модуля TFT от профессионального инженера.
1. Требуется утомительная и профессиональная работа.
2. Стоит много времени на разработку.
3. Нестабильная система работы.
4. Компоненты низкого качества.
Просто панель
Нет
1. Разрабатывайте аппаратные средства и драйверы. 2. Пишите программы профессиональным инженером.
1. Требуется утомительная и профессиональная работа.
2. Стоит еще больше времени на разработку. 3. Нестабильная рабочая система. 4. Дешевые Имитационные компоненты.
Наши услуги
1. 3 года гарантии
Безусловно заменить на новый
2. Настраиваемый сервис.
A. Настройка модуля TFT-LCD в соответствии с требованиями заказчика.B. Разработка функции настройки.C. Расширьте флэш-память до 1 Гб или 2 ГБ.D. Назначьте интерфейс RS232, RS485 или TTL.

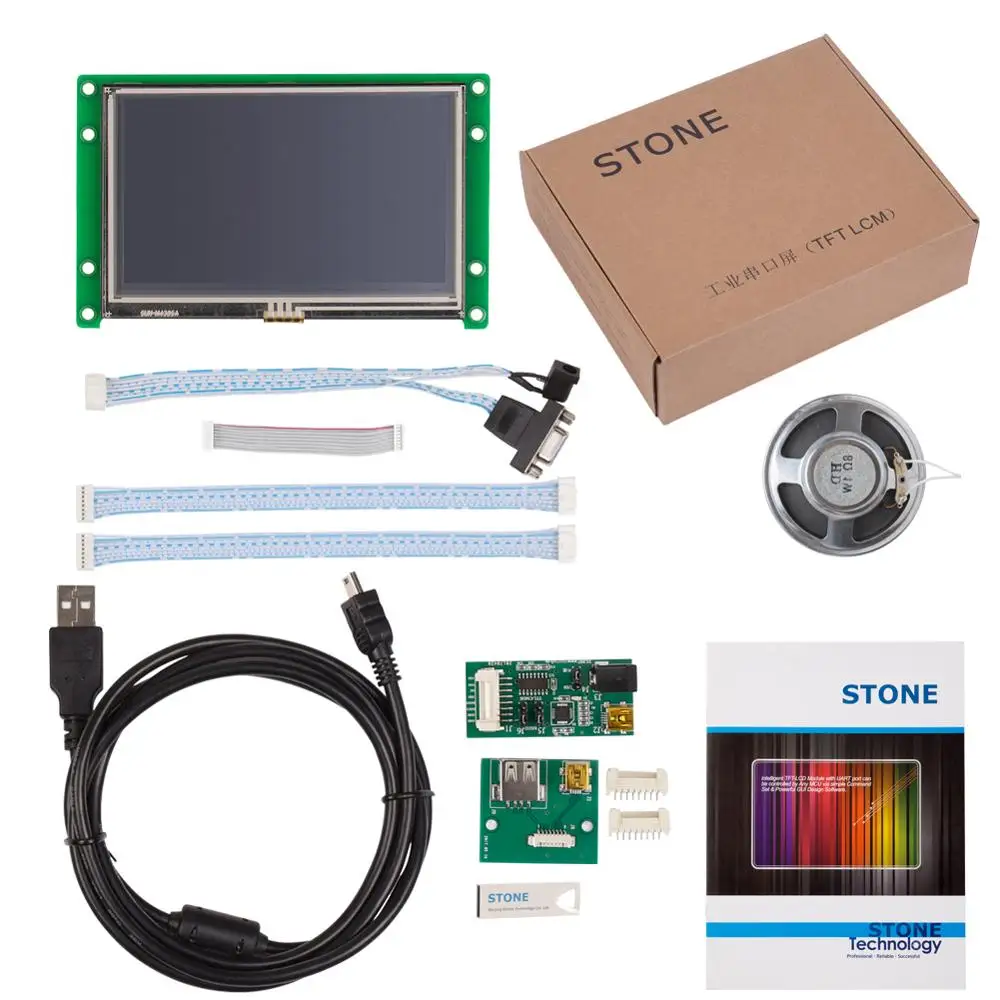

1. Включает ли ваш товар программное обеспечение? О: Да. В комплект входит бесплатное программное обеспечение графического пользовательского интерфейса. 2. Как программировать дисплей? О: мы не должны писать какой-либо код для дисплея или программировать драйвер. Наш набор дисплеев включает процессор и память, которые вы можете использовать напрямую. Файл jpg для создания графического интерфейса и использования его для отправки набора команд HEX для связи с Вашим микроблоком управления. 3. Какой интерфейс у этого дисплея? О: в комплекте дисплея используется последовательный порт UART (RS232/RS485/TTL) для связи с любым устройством MCU с помощью шестигранных командных наборов. 4. Может ли дисплей воспроизводить видео/аудио файлы? О: Да. Базовый набор дисплеев имеет объем памяти 128 Мб, и вы можете хранить в нем любые видео/аудио файлы. Дисплей может воспроизводить файлы напрямую. 5. Вы используете резистивный сенсорный или емкостный сенсорный дисплей? О: у нас есть резистивный сенсорный, емкостный сенсорный и несенсорный дисплей. 6. Что еще мне нужно использовать этот набор дисплеев? О: мы предоставляем кабель, конвертер, программное обеспечение и руководство. Вам просто понадобится ПК с системой windows и источник питания постоянного тока 12 В для работы с дисплеем. 7. Я не знаю, как создать графический интерфейс или связаться с моим устройством. Где я могу получить помощь? О: мы предоставляем специальное руководство на английском языке и руководство по развитию для вас. Вы можете получить любые знания, необходимые для разработки. Вы также можете проверить наш канал YouTube для получения видео-инструкции или напрямую связаться с нашими продавцами, чтобы получить помощь. 8. Что делать, если дисплей был сломан или не удался? О: Мы предоставляем 3 года безусловной гарантии на наш серийный и серийный Дисплей I, 1 год безусловной гарантии на серийный дисплей C. Вы можете получить бесплатную замену, если ваш дисплей был поврежден или не подошел.
