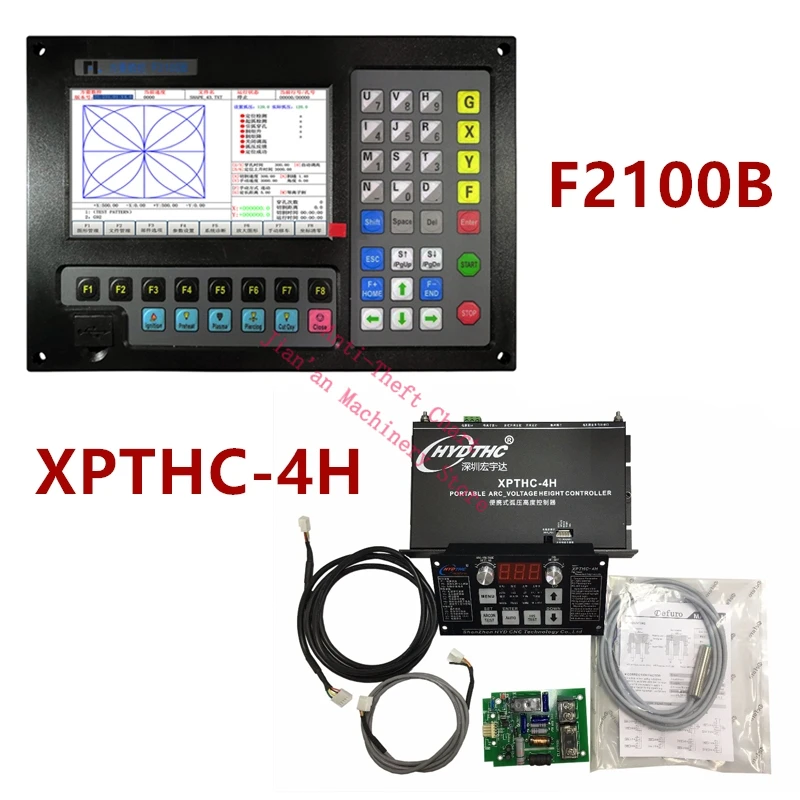

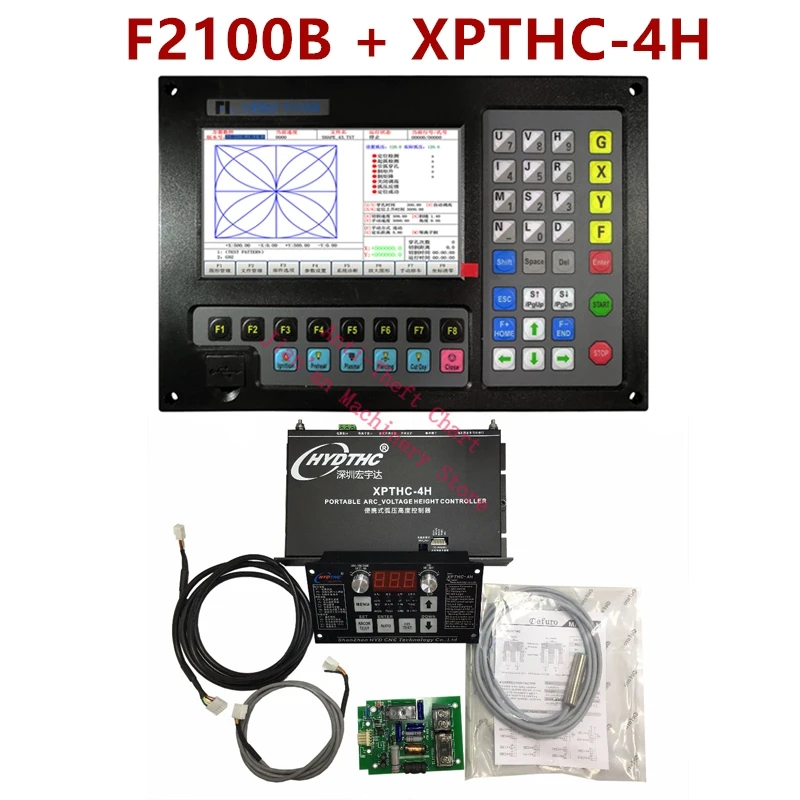

Плазменный контроллер F2100B + THC + комплект подъемников F2100B + ...
1 Отзывов
14 Заказов
40 768,30₽
2-axis CNC система газорезательный станок с ЧПУ системы плазменной резки с числовым программным управлением системы F2100B + HYD XPTHC-4H Arc Напряжение контроллер плазмы дуги факел Высота контроллер ТГК для плазменной резки работают в автоматическом модель
Может использоваться в оборудовании для плазменной резки с ЧПУ и оборудовании для плазменной резки с ЧПУ, плазменной резки с ЧПУ двойного назначения.
Экологические требования
Система числового управления подходит для работы при температуре окружающей среды от 0 °C до 50 °C и относительной влажности 5-95% без конденсации.
Рабочее напряжение постоянного тока + 24 В.
Этот контроллер должен быть установлен в корпусе консоли с защитной пылью.
Эта система лучше всего используется в местах вдали от высоковольтных высоких частот и высокой радиации.
Обслуживание
Держите руки и ноги вдали от движущихся машин, управление или руководство можно сделать через переднюю панель клавиатуры.
Не носите свободную одежду и одежду, такие как трос при эксплуатации машины, чтобы предотвратить его попадание на машину.
Это оборудование должно и должно эксплуатироваться только квалифицированным персоналом.
Это не техник, уполномоченный компанией. Строго запрещено демонтировать машину.
При использовании не брызгайте кислотные, щелочные, коррозионные и другие предметы на системе управления.
Высокое пьезоэлектрическое
Электрический шок может навредить людям. Он должен быть установлен в соответствии с этапами и требованиями упаковочных частей.
Когда питание включено, вы не можете прикоснуться к проводам и кабелям.
Это оборудование должно и должно эксплуатироваться только квалифицированным персоналом.
Особенности системы
Китайский, английский, испанский, португальский, французский, русский, датский, корейский, японский и т. Д.
Переключение одним нажатием кнопки. Поддерживаются все языки, кроме арабского.

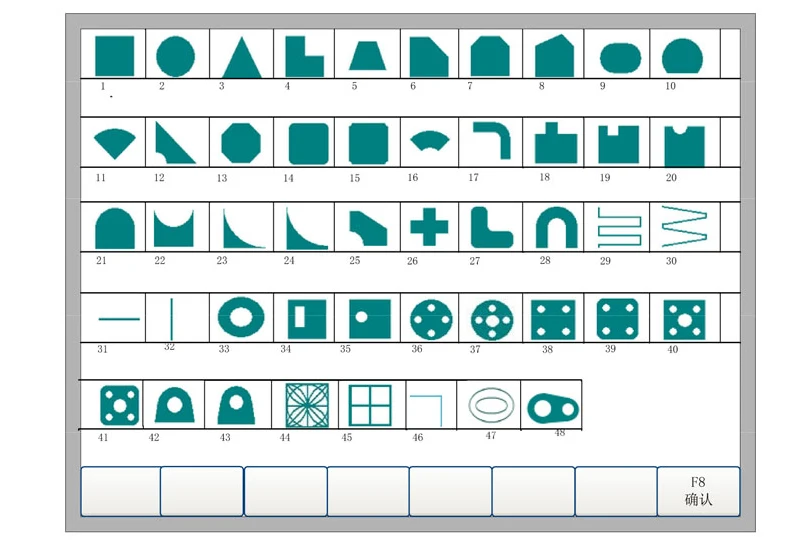

47 общих графических библиотеки (включая графику сетки) с возможностью установки размера плитки и размера отверстия.
Поддержка кода EIA (код G) и FastCAM, FreeNest, SmartNest, IBE и т. Д.
Программное обеспечение для вложения. Поддерживает suffixes TXT, CNC, NC, MPG, B3 и другие G-коды.
Компактная конструкция клавиатуры для более полного ручного ввода
Графические весы, вращение, зеркальное отображение
Графику можно расположить матрицей, интерактивно расположить, сложить
Оригинальный размер заготовки и размер щели отображаются одновременно, что является интуитивно понятным и удобным.
Графическая стальная пластина коррекции, любой стальной край пластины может быть использован в качестве коррекции края
Настраиваемая система координат, поддерживающая все восемь возможностей для двумерных координат
Настраиваемые все типы входных и выходных портов (обычно открытые или нормально закрытые) и пронумерованные
Самодиагностика состояния и состояния кнопок системы для легкого осмотра и устранения неполадок
Передний usb-интерфейс для легкой передачи программ
Обновление системы использует режим обновления u-диска, который удобен, прост и практичен и обеспечивает пожизненное обновление.
Поддержка системы резервного копирования и функции восстановления системы, восстановление системы может восстановить только операционную систему, также может быть восстановлен
Статус завода
Все функции и процессы всей системы можно модернизировать онлайн, устраняя беспокойство после продажи
Импорт и экспорт файлов обработки индивидуально или все
Резервное копирование параметров и восстановление параметров
Поддерживает 4 режима кислородного газа, плазмы, пыли и демонстрации
Различные параметры обработки доступны для удовлетворения различных технологических требований
Кислородный газ и ПЛАЗМА IO контролируются отдельно
Кислородный газ автоматически настраивается, двухступенчатый предварительный нагрев, трехступенчатая перфорация
Обратная связь давления плазменной дуги, обратная связь позиционирования, автоматическое закрытие напряжения дуги
Встроенная функция автоматической/ручной регулировки высоты плазменной дуги: может отображать фактическое напряжение дуги и устанавливать напряжение дуги, устанавливать Напряжение дуги
Увеличение параметров, обнаружение столкновения/позиционирования сигнала успеха, управление сигналом arcing, тест позиционирования
Управление давлением плазменной дуги поддерживает скорость и расстояние, чтобы закрыть режим регулировки высоты дугового напряжения, что делает инструмент более стабильным.
Безопасность
Поддержка резки кромок, уменьшение времени разогрева для более толстых стальных пластин
Ускорение и замедление в режиме реального времени во время упражнений
В соответствии с толщиной стальной пластины, ограничение скорости может быть автоматически установлен на углу, чтобы эффективно предотвратить чрезмерное горение.
Вручную выберите начальную линию или выберите точку перфорации
Графический дисплей с динамической/статической обработкой, графическое Увеличение/уменьшение, динамическое отслеживание точки резания в зумом состоянии
DSP высокоскоростной, высокоточный интерполяционный контроль, высокоскоростная работа, стабильная работа, низкий уровень шума
Произвольно Установите начальную скорость, время подъема
С выключением питания, функцией защиты от поломки
Функция офсетной резки позволяет избежать отходов листа из-за неправильного подсчета
Различные права управления и соответствующие пароли могут быть установлены для сохранения прав производителей оборудования.
Пульт дистанционного управления, который поддерживает режим P2P или режим BCD (8421)
1,3 Технические характеристики
1) Кол-во контроль оси: 2 оси связь (возможно изготовление по заказу трехосевой)
2) точность управления: ± 0,001 мм
3) Диапазон координат: ± 99999,99 мм
4) Максимальная частота импульса: 200 кГц; Максимальная рабочая скорость: 15 метров/мин
5) Максимальное кол-во программы линий: 150000 линий
6) Максимальная Одиночная программа: 4 м
7) Разрешение класса времени: 10 мс
8) Рабочая мощность системы: постоянный ток + 24 в постоянный ток, мощность больше 80 Вт.
9) рабочая среда системы: температура-10 °C до + 60 °C; Относительная влажность 0-95% без конденсации
10) увеличение напряжения электродвигателя Максимальная мощность двигателя: 45 Вт (Примечание: только с Т-системой)

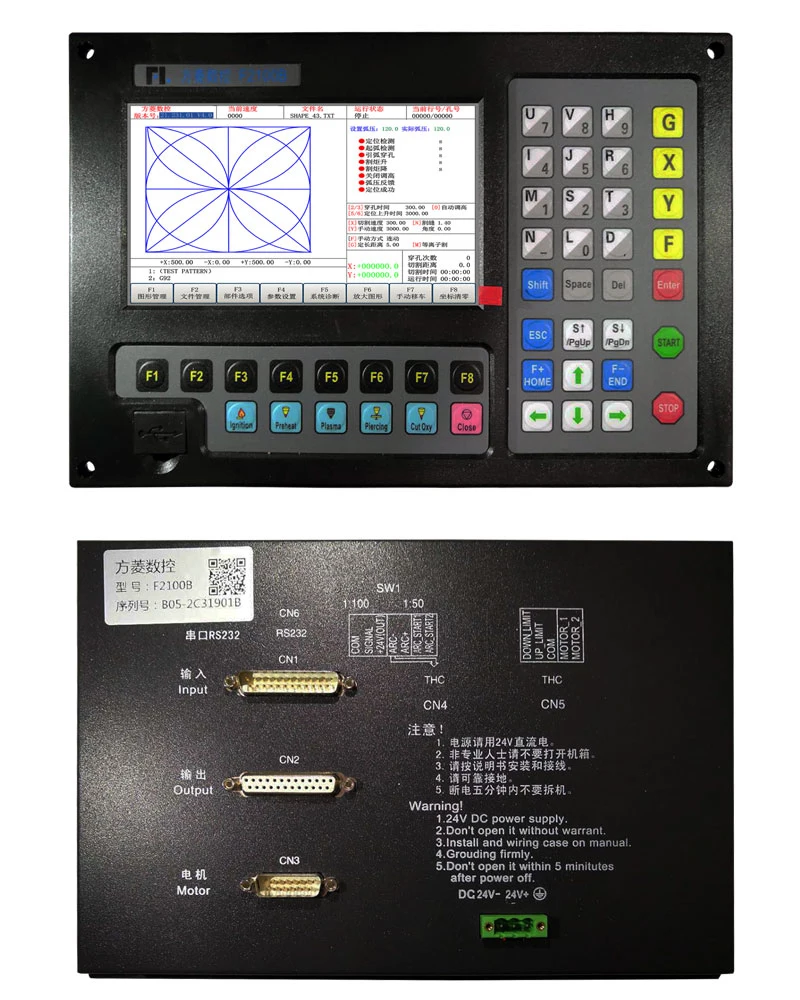

1,4 интерфейс системы
A) 15-core мужской двухосевой электродвигательного привода Интерфейс
B) 16-core женский 16-канальный оптико-изолированный выход, максимальный раковина ток 300mA
C) 25-core мужской 16-канальный opto-изолированный вход переменного тока, Максимальный входной ток 300mA
D) Передняя панель имеет встроенный USB интерфейс для пользователя для передачи режущего кода
E) Расширенный входной и выходной порт IO; Входной порт ШИМ; Аналоговый входной порт
Следующие интерфейсы, F2000 серии CNC системы с "T" доступны:
F) выбор коэффициента входного делителя напряжения дуги может быть выбран 1:50 или 1:100
Г) 5 arc повышения напряжения мотор-выход и вход
H) 7 arc напряжение и позиционирования вход переменного тока, дуги сигнала выходной порт
1,5 аппаратная конфигурация

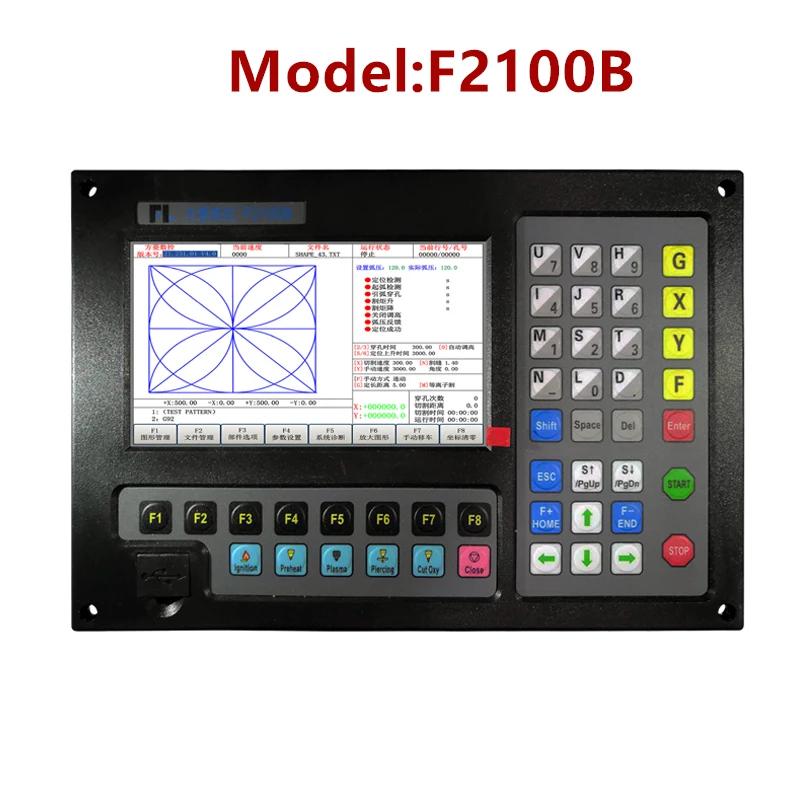

1.5.1 F2100B/T аппаратная конфигурация
1. Дисплей: 7 дюймов 800*480 Высокое разрешение 16 миллионов цветов Высокая яркость ЖК-экран
2. Память: 64 м SDRAM
3. Пространство пользовательской программы: 256 м
4. Основная Частота: частота системы 400 МГц
5. USB: USB1.1 интерфейс спереди, не менее 16 ГБ USB флэш-накопитель
6. Клавиатура: клавиатура из фольги PCB
7. Шасси: вся стальная конструкция полностью экранирована, что может действительно предотвратить электромагнитное излучение, анти-помехи и антистатическое
Детали системы ЧПУ следующие:
1 шт. система F2100B
1 шт. 25 ядро отверстие входной разъем (включая оболочку)
1 шт 25-pin иглы выходной вилкой (с оболочкой)
1 шт 15-контактный штекер двигателя (с оболочкой)
1 шт. 3P разъем питания
1 шт. руководство (китайский)

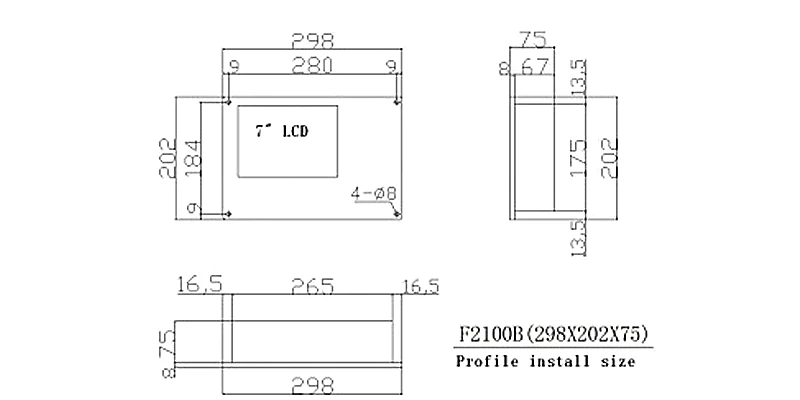

1 шт.HYD XPTHC-4HF2100B схема установки Размер рисования: (единица измерения: мм)

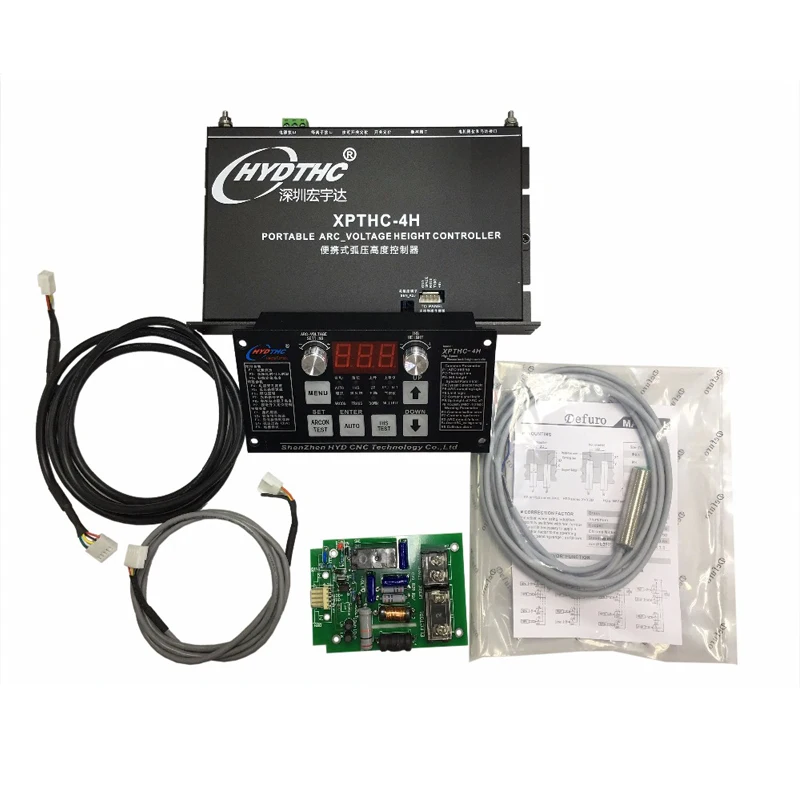

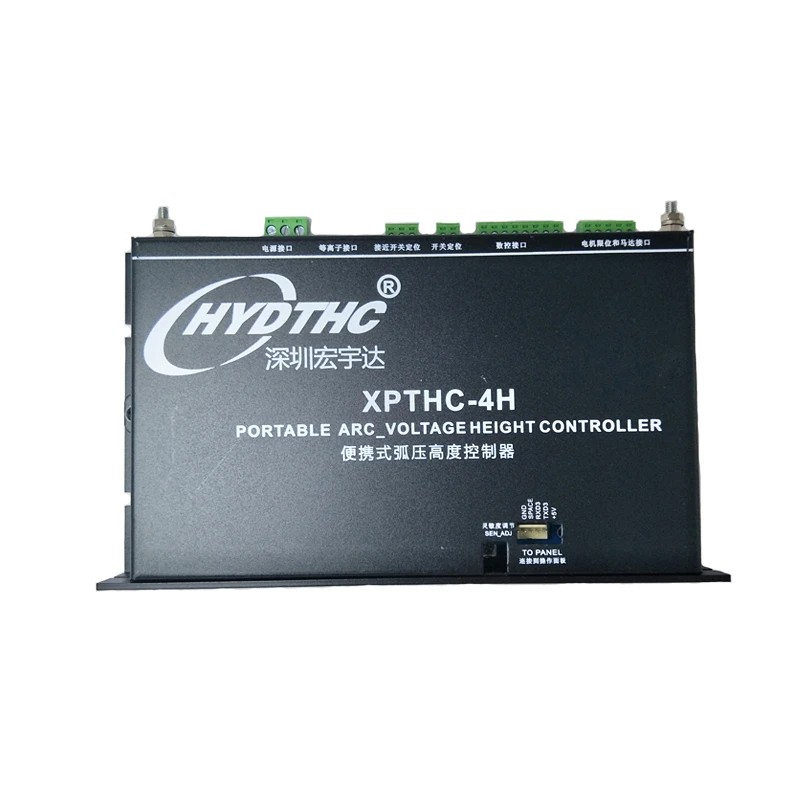

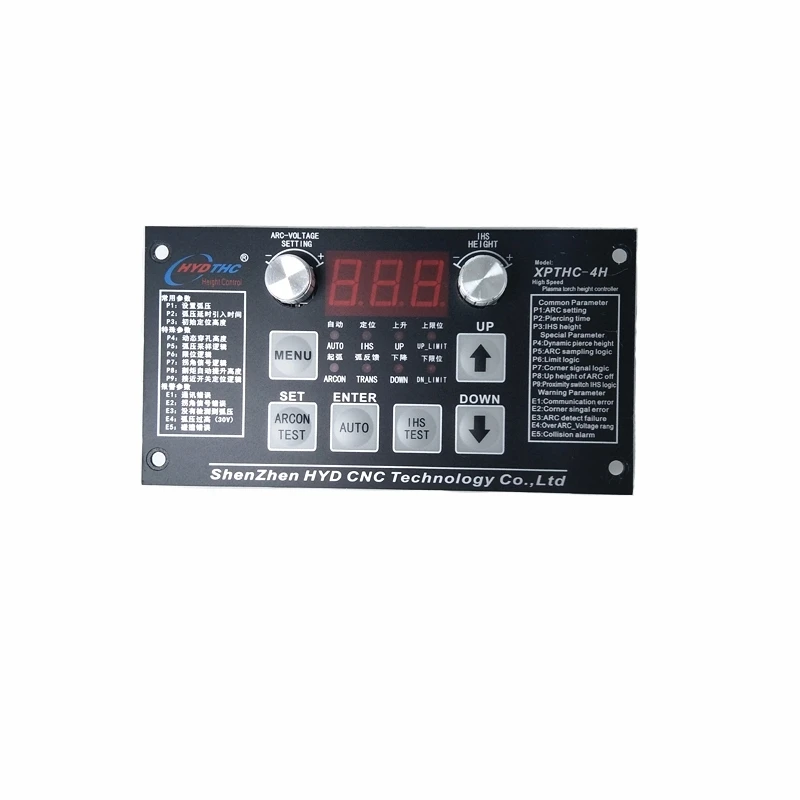

HYD XPTHC-4 плазменный контроллер напряжения дуговой факел контроллер высоты THC для плазменной резки с ЧПУ
Размер установки:
Полная проводка:
