Описание продукта

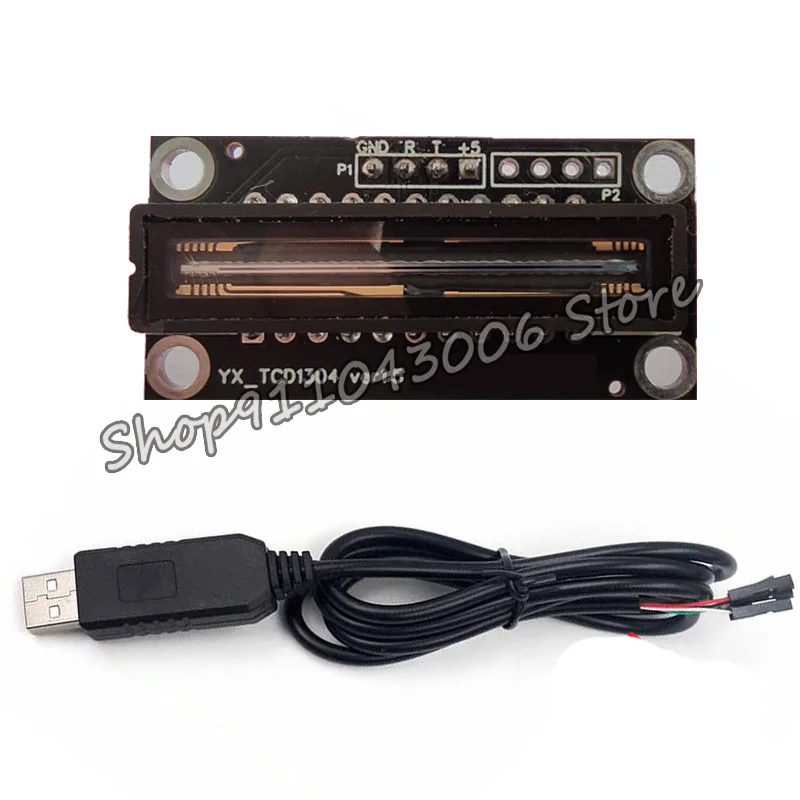

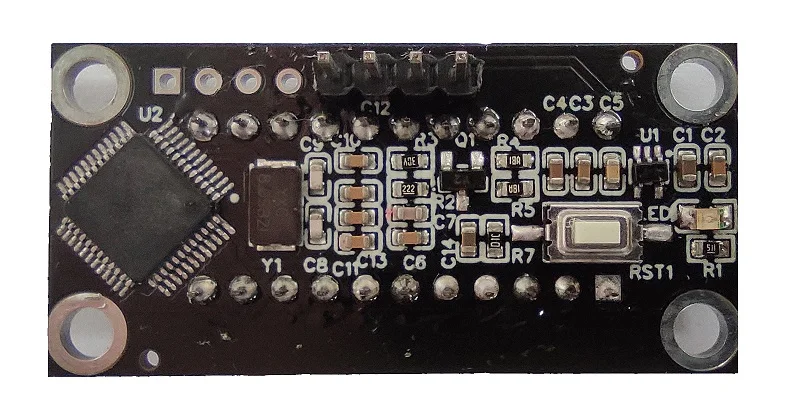

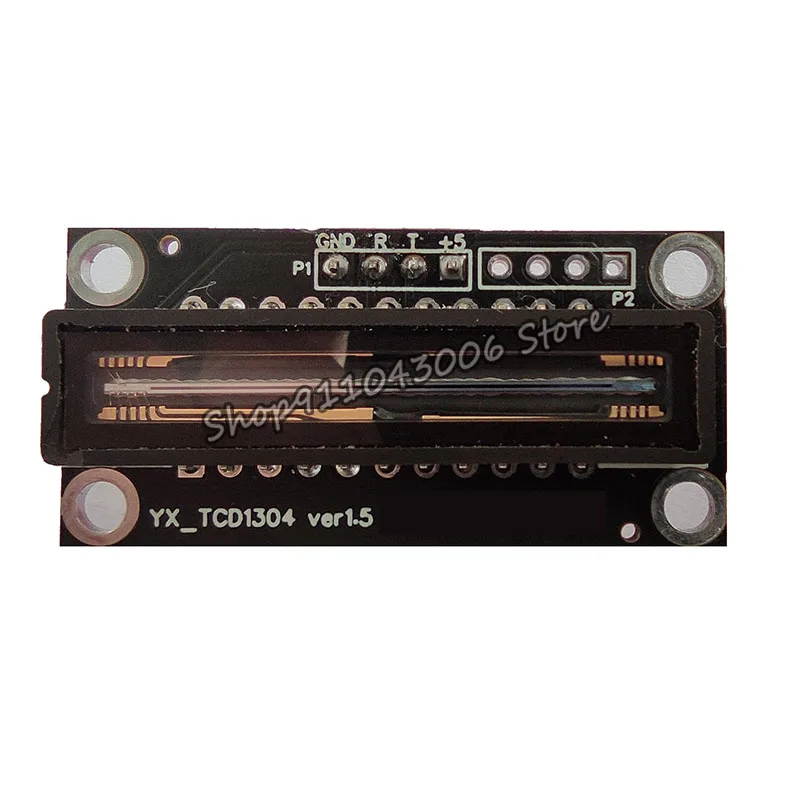

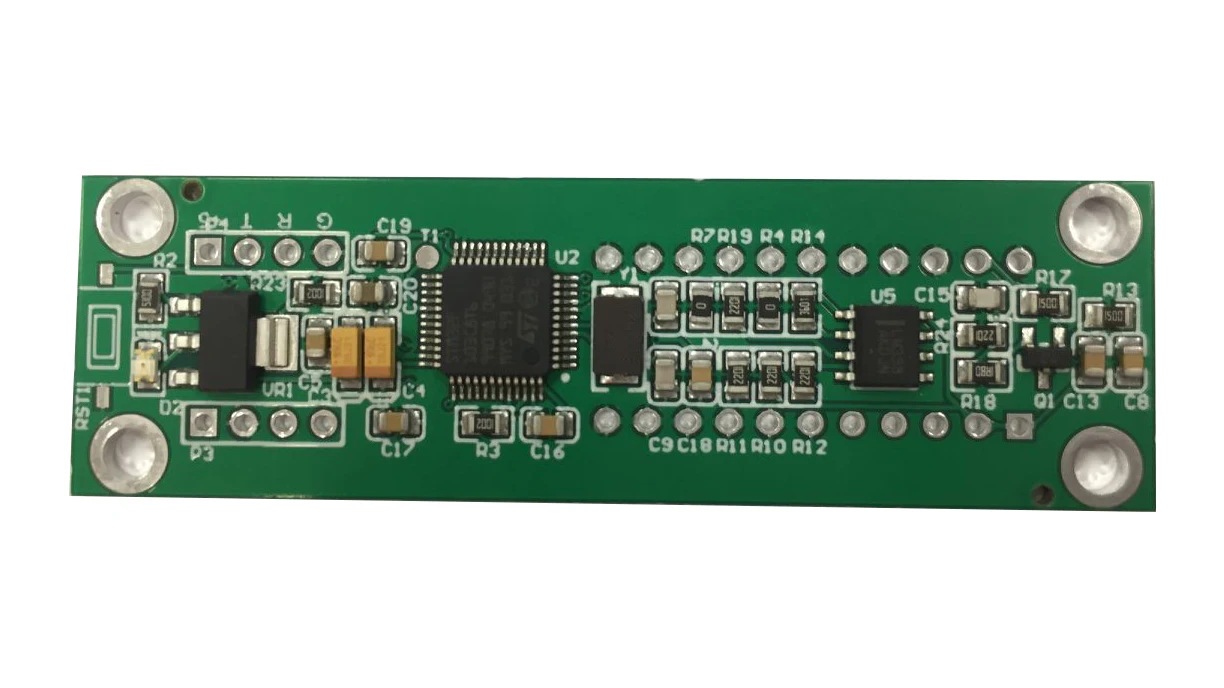

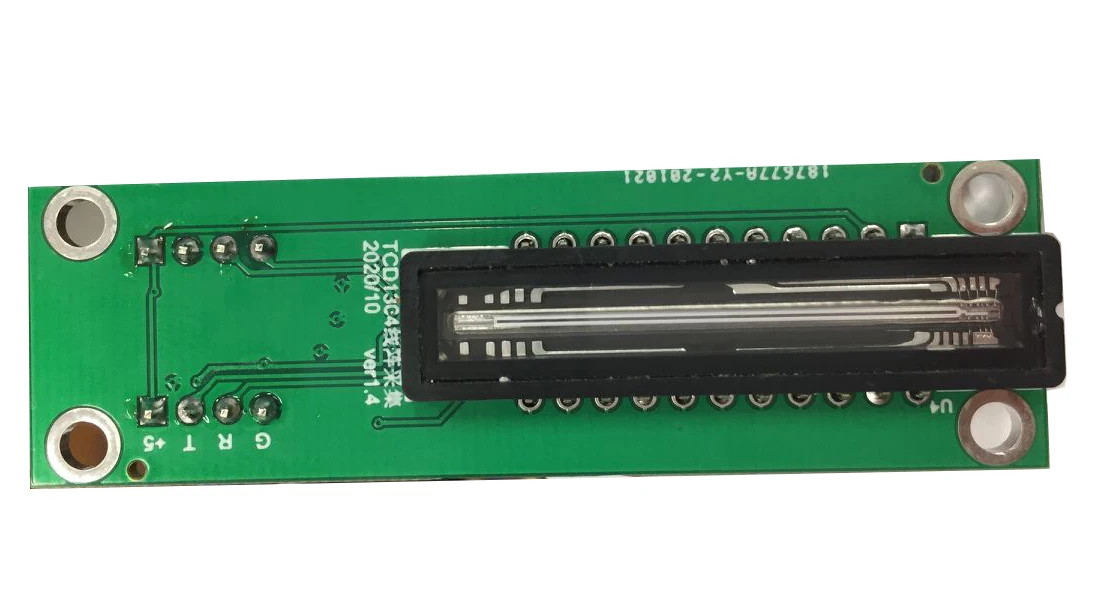

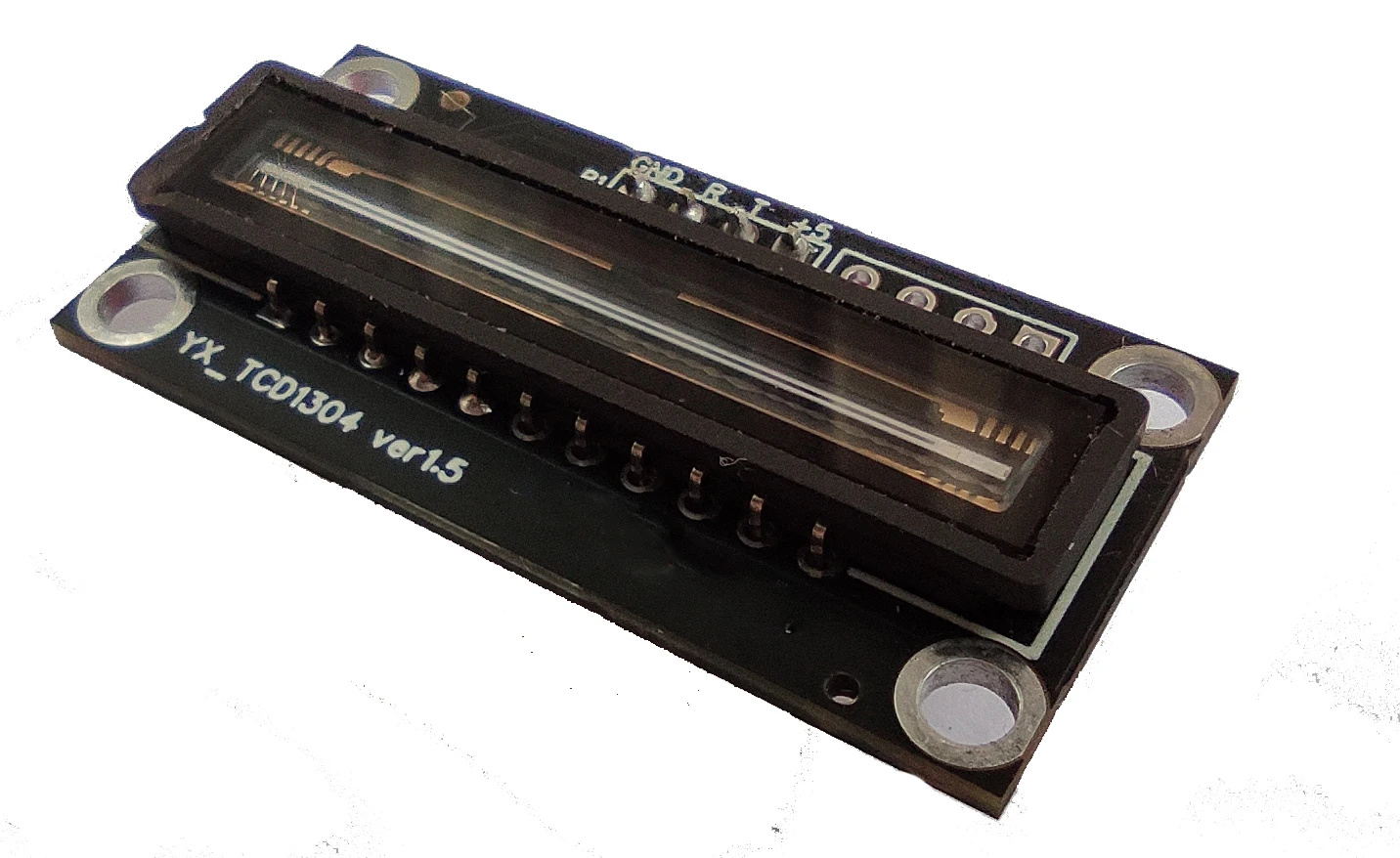

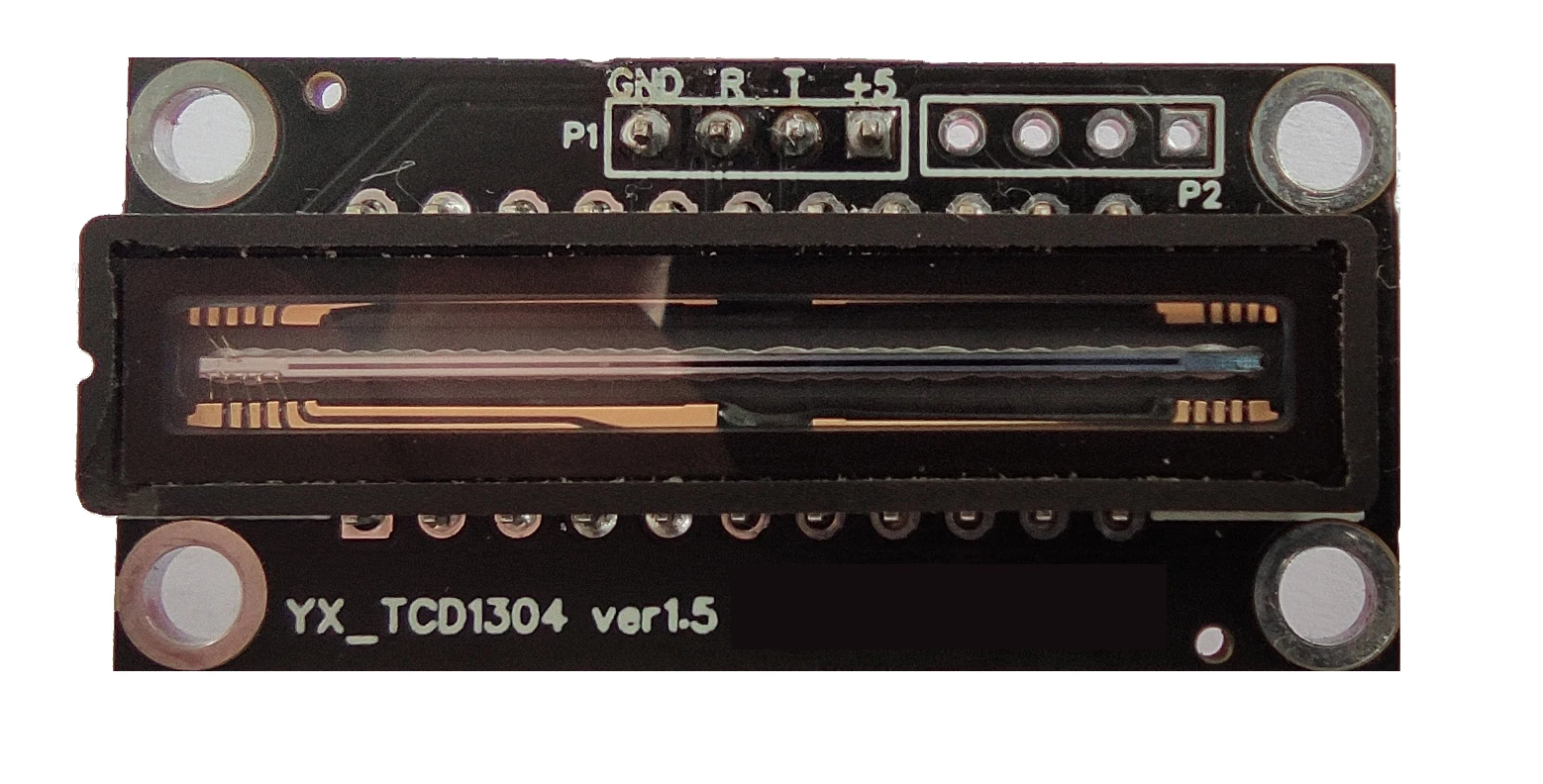

Этот модуль является линейным CCD модулем, самостоятельно разработанным менеджером магазина. MCU используется для сбора данных TCD1304 линейного CCD-модуля и вывода его через последовательный порт или USB. Поддержка разработки заказов.
Сценарии применения
Применяется в оптической лаборатории уже много лет. Применяется в оптической лаборатории на протяжении многих лет. Ответ клиентов очень хороший.
Параметры функций
1, CCD-чип: Toshiba TCD1304, размер пикселей 8 мкм × 3648 мкм, всего пикселей, диапазон отклика длины волны 300 нм ~ 1100 нм.
2, блок питания 5 В, только один модуль USB к последовательному порту может одновременно отвечать источнику питания и коллекции. (USB к последовательному модулю необходимо приобрести отдельно
3, скорость передачи данных по умолчанию составляет 921600, также может быть изменена в соответствии с требованиями заказчика, выход последовательного порта TTL, может быть легко изменен на USB, 485, RS232 и другие интерфейсы или с другим микроконтроллером, связь с системой ПЛИС.
4. Просто отправьте модуль инструкцию по чтению, и модуль может немедленно отправить собранные данные на восходящий компьютер.
5. Время интеграции TCD1304 можно установить по инструкции.
Список отгрузки
1. Модуль сбора TCD1304

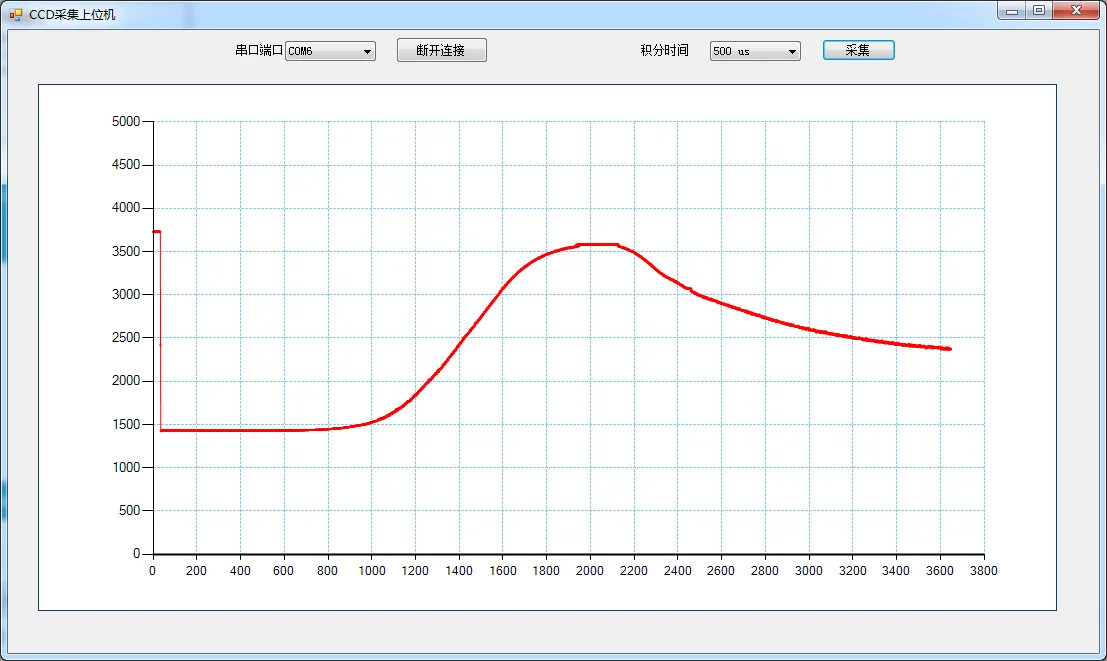

2, верхнее компьютерное программное обеспечение (комплект установки + источник)
3. Предоставьте STM32F103C8T6 для чтения этого модуля
4. Модуль USB к последовательному порту не входит в комплект
