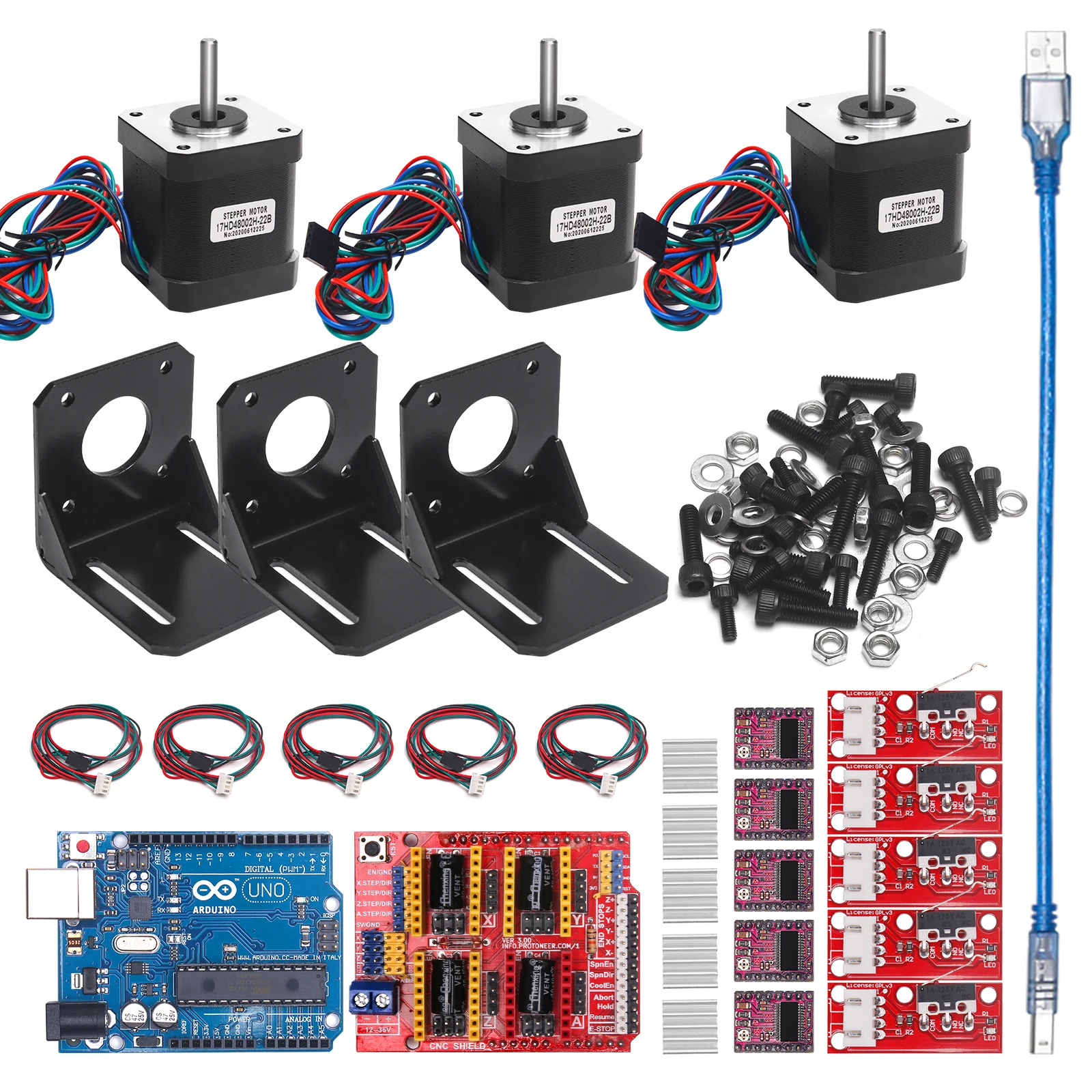

Посылка включает:
1 x щит с ЧПУ V3
1 x UNO R3 MEGA328P CH340G с usb-кабелем
5 x DRV8825 Драйвер шагового двигателя с теплоотводом
Механический торцевой выключатель 5 x RAMPS 1,4
5 x 3-контактный кабель (70 см)
3 шагового двигателя Nema 17
3 x Nema 17 монтажный кронштейн

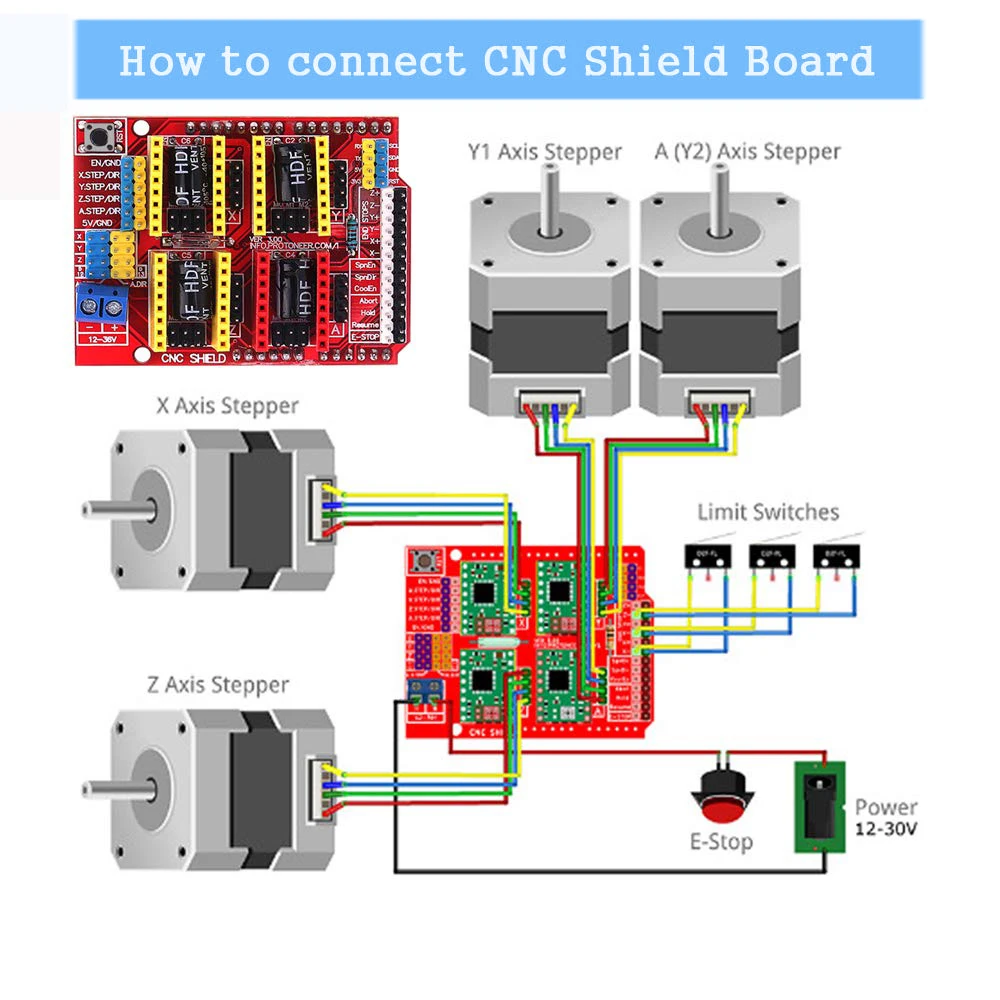

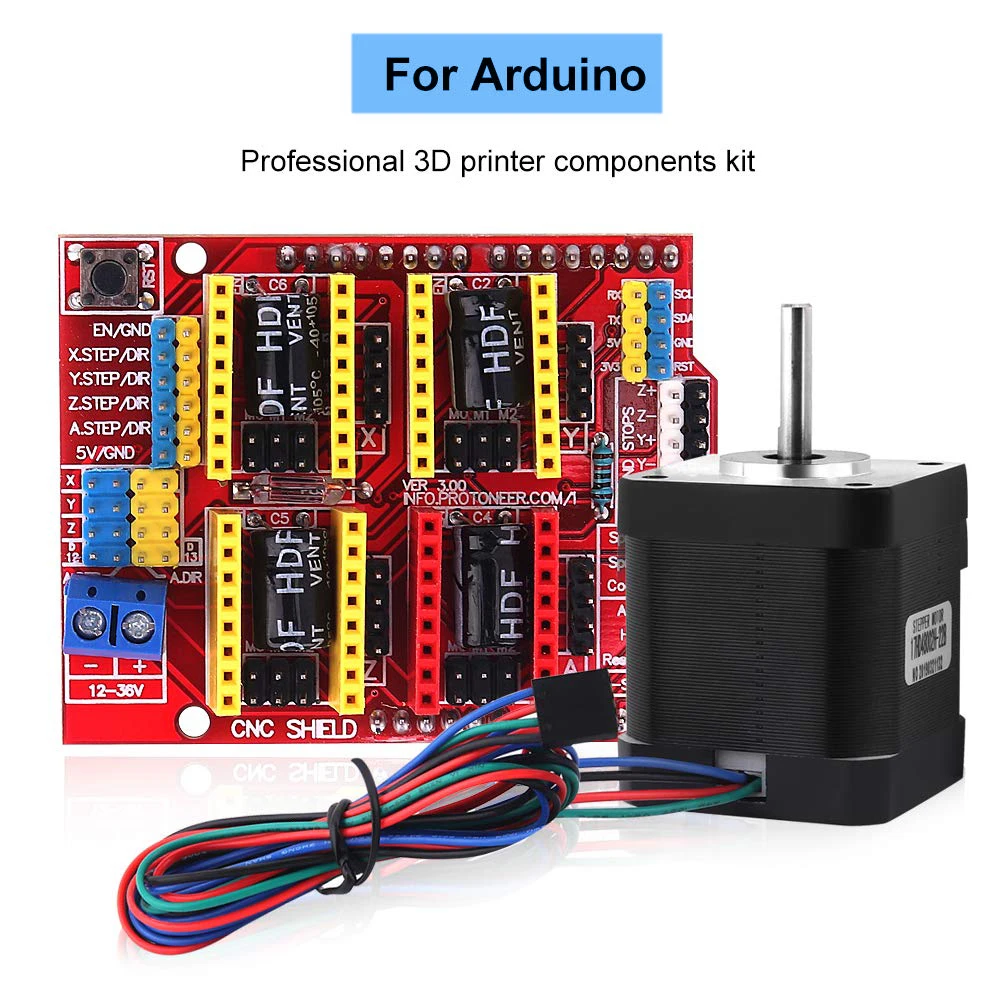

Щит с ЧПУ:
Последний щит с чпу версии 3,0 для Arduino
Совместимость с GRBL 0,9
4-осевая машина Поддержка (X, Y, Z, может дубликат X, Y, Z или сделать полный 4th оси с пользовательскую прошивку с помощью шпильки D12 и D13)
2 х торцевых стопа для каждой оси
Включение охлаждающей жидкости
Совместим с шаговым драйвером A4988 или DRV8825
Рабочее напряжение: 12-36 В постоянного тока
Макс. Рабочий ток: 2.5A
RAMPS 1,4 механический торцевой выключатель:
Красный: VCC (ramps +)
Черный: GND (ramps -)
Зеленый: сигнал (ramps s)

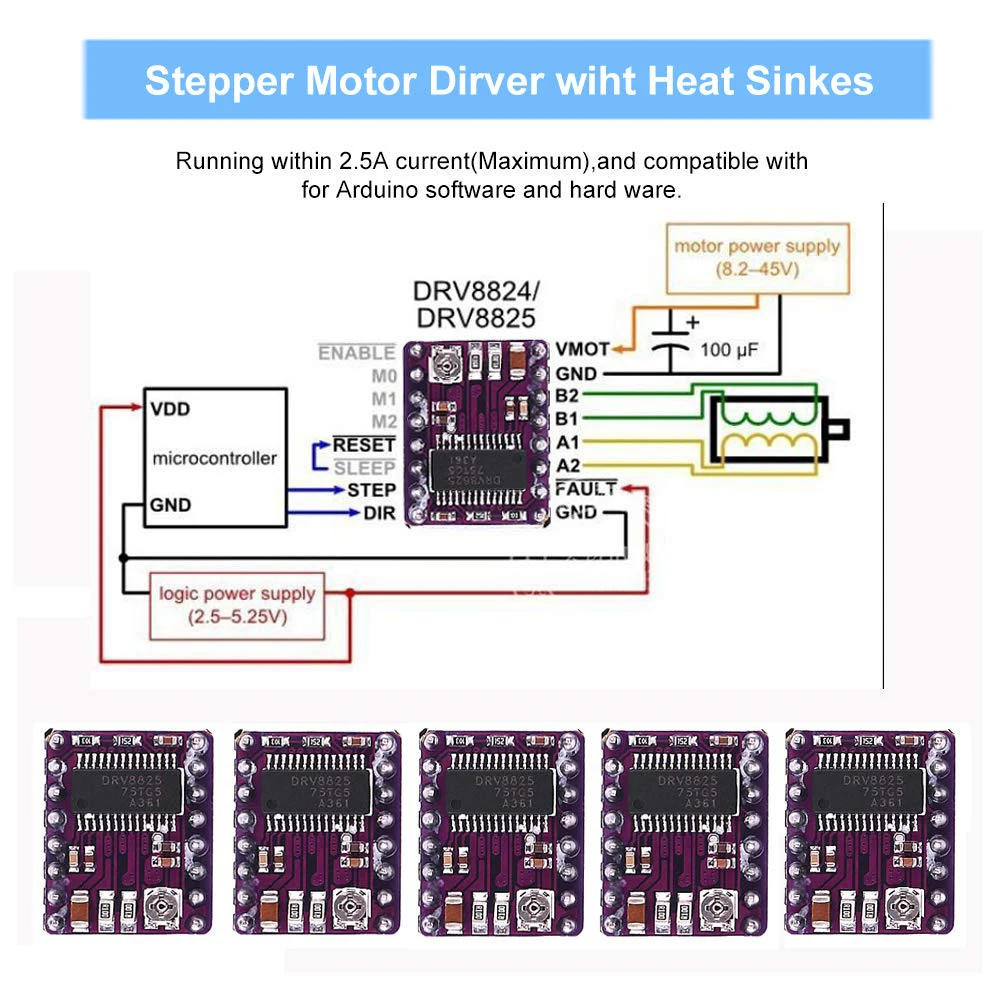

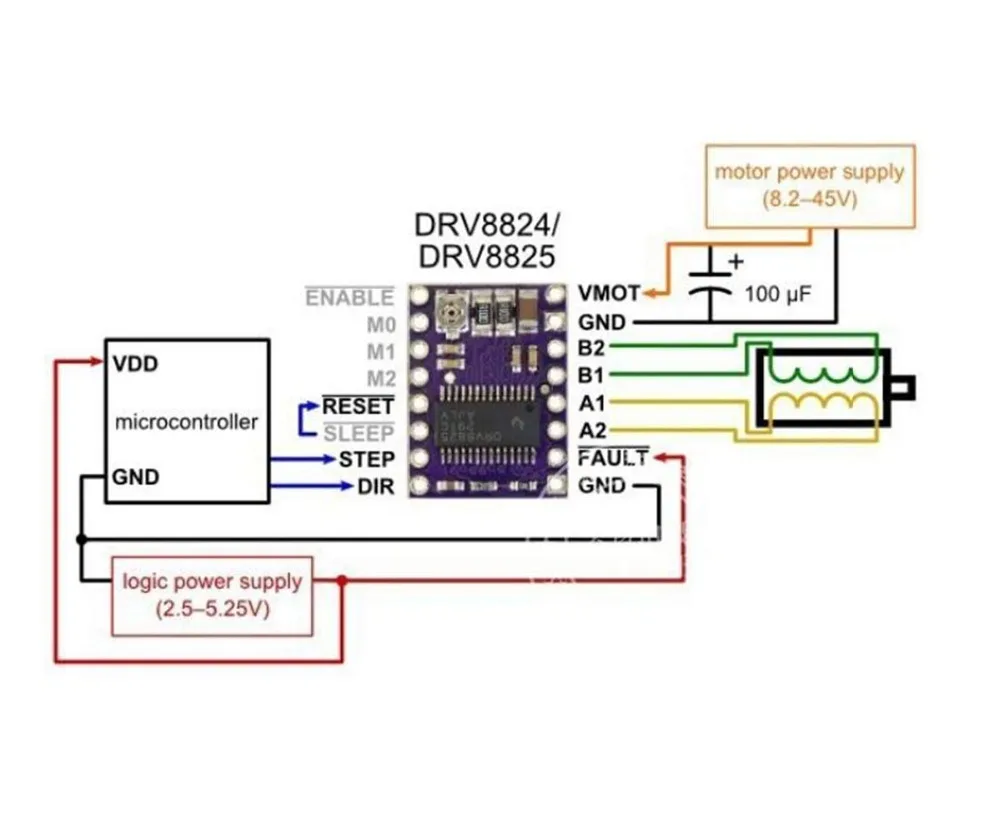

DRV8825 Драйвер шагового двигателя:
Размеры: 1,5 мм x 2 мм
Обновлено от A4988
Максимальный ток: 2.5A
32 отделения: 1, 1/2, 1/4, 1/8, 1/16, 1/32
4-слойная печатная плата для лучшего рассеивания тепла
Подходит для езды на велосипеде шаговые двигатели до 8,2 V ~ 45V, 2.5A

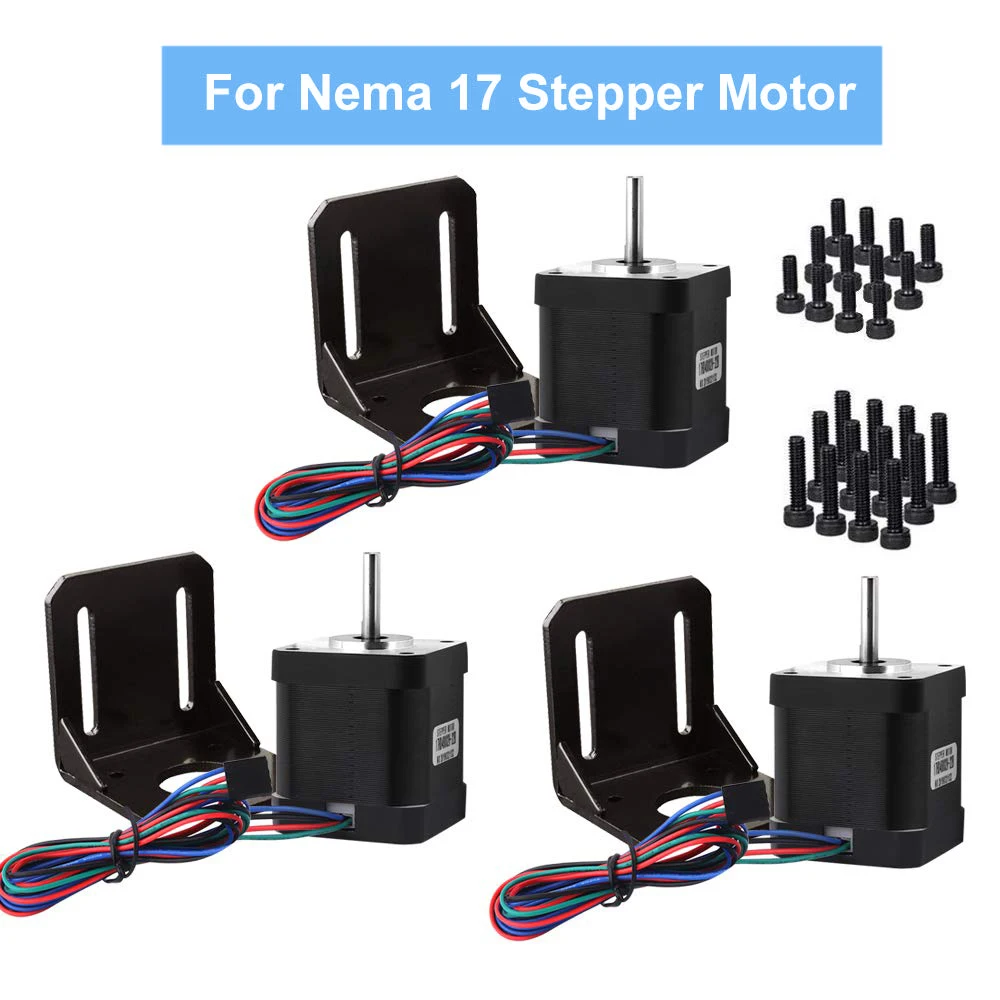

Nema 17 шаговый двигатель:
Модель: 17HD48002H-22B
Номинальный ток/фаза: 1.7A
Угол поворота: 1,8 град.
Удерживающий крутящий момент: 59Ncm(84 oz.in)
Размер оправы: 41x41 мм
Длина корпуса: 47 мм
Диаметр вала: 5 мм
Длина вала: 22 мм

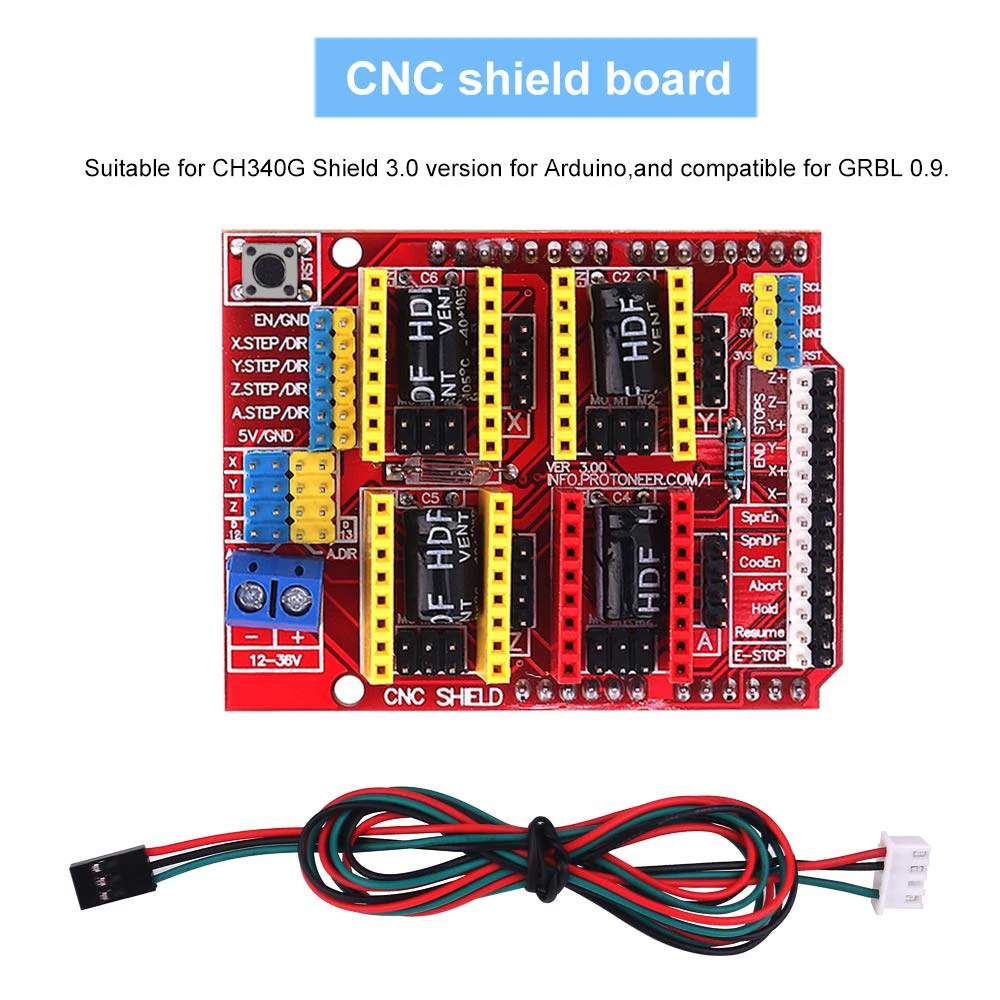

Новейшая Плата расширения CH340G CNC Shield версии 3,0 Для Arduino и совместима с GRBL 0,9.

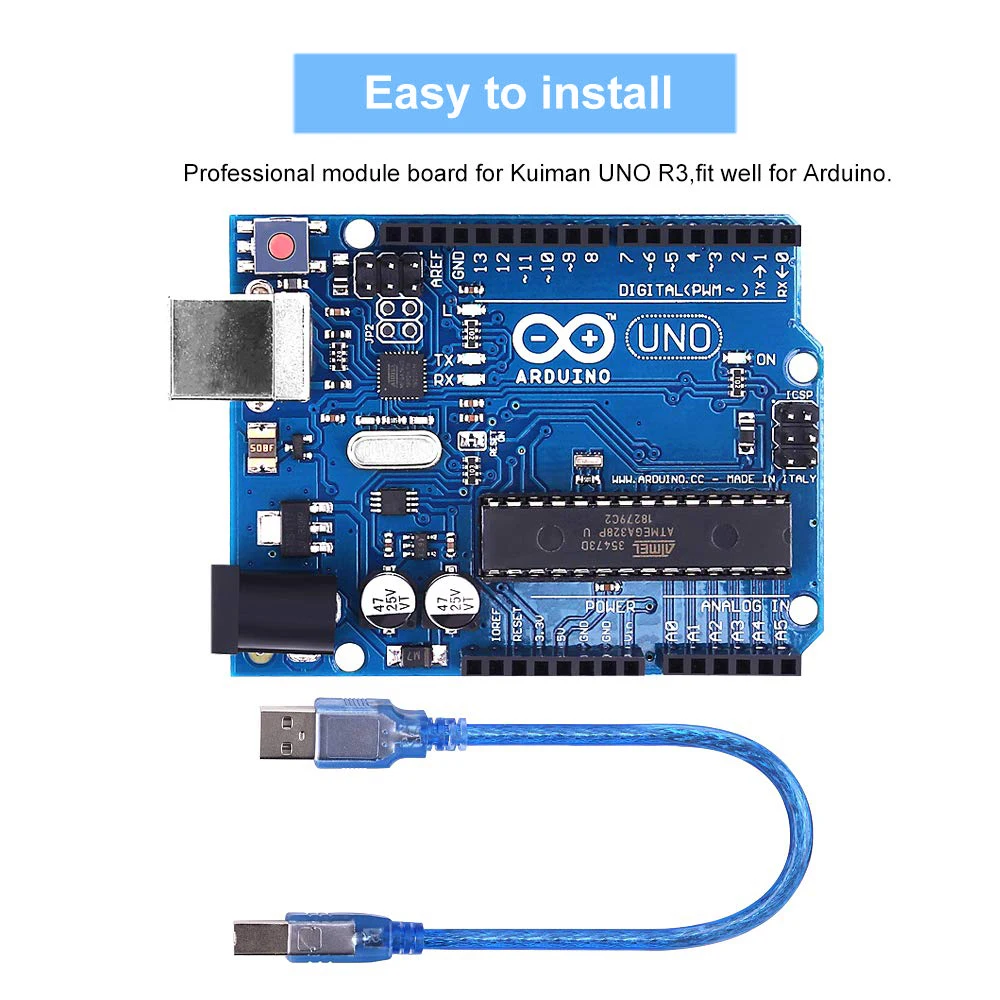

UNO R3 плата, MCU: ATmega328,
Интерфейс USB: кабель ATmega16U2 с USB.
5 шт RAMPS 1,4 механический торцевой переключатель для 3D принтера RAMPS 1,4 с 3pin 70 см кабелем.

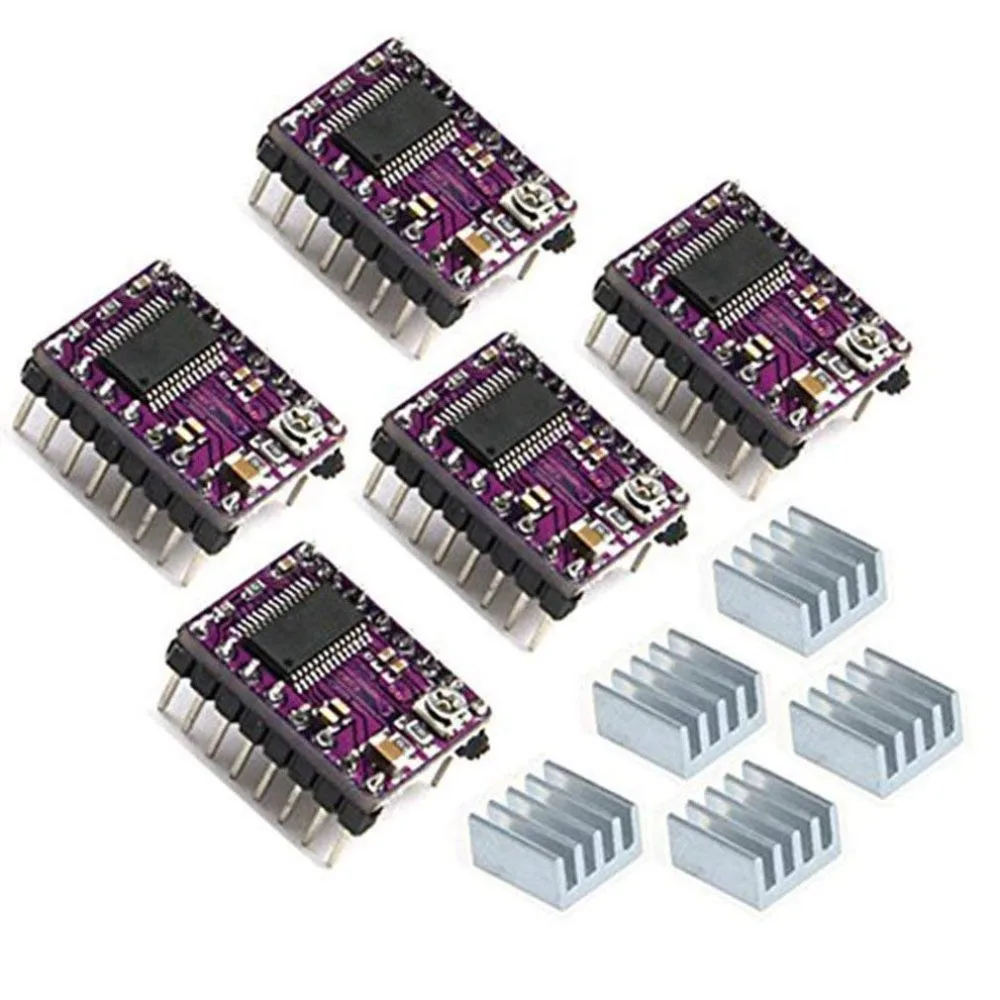

5 шт. DRV8825 Драйвер шагового двигателя с теплоотводом, Обновлено от A4988, Макс. Ток: 2.5A, 32 деление: 1, 1/2, 1/4, 1/8, 1/16, 1/32.
3 предмета в комплекте (Национальная ассоциация владельцев электротехнических 17 (Национальная ассоциация владельцев электротехнических предприятий) шаговый двигатель 59 Ncm (84 oz. Нажмите на изображение для просмотра в полный размер дюйма) 47 мм корпус 1,8 градусов с Монтажный кронштейн комплект.
Это профессиональный набор датчиков для UNO R3. Новый и модернизированный, мы предоставляем различные компоненты или модуль датчика, с которым вы найдете его легко для вас, чтобы завершить все эксперименты или обучение. Все они упакованы в портативный чехол, легко носить с собой и хранить.

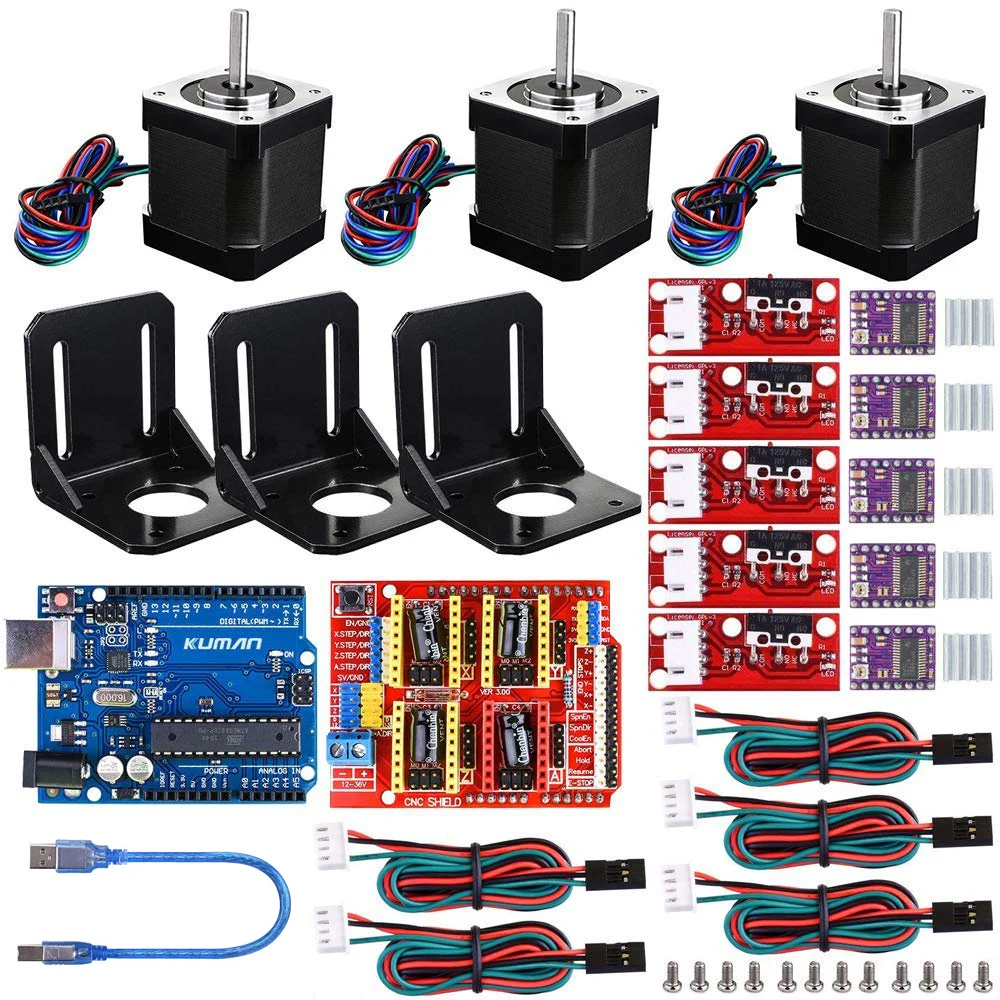

3D принтер с ЧПУ комплект, профессиональный модуль с ЧПУ комплект для Arduino GRBL CNC щит + UNO R3 плата + RAMPS 1,4 механический переключатель Endstop + DRV8825 Драйвер шагового двигателя + Nema 17 шаговый двигатель
