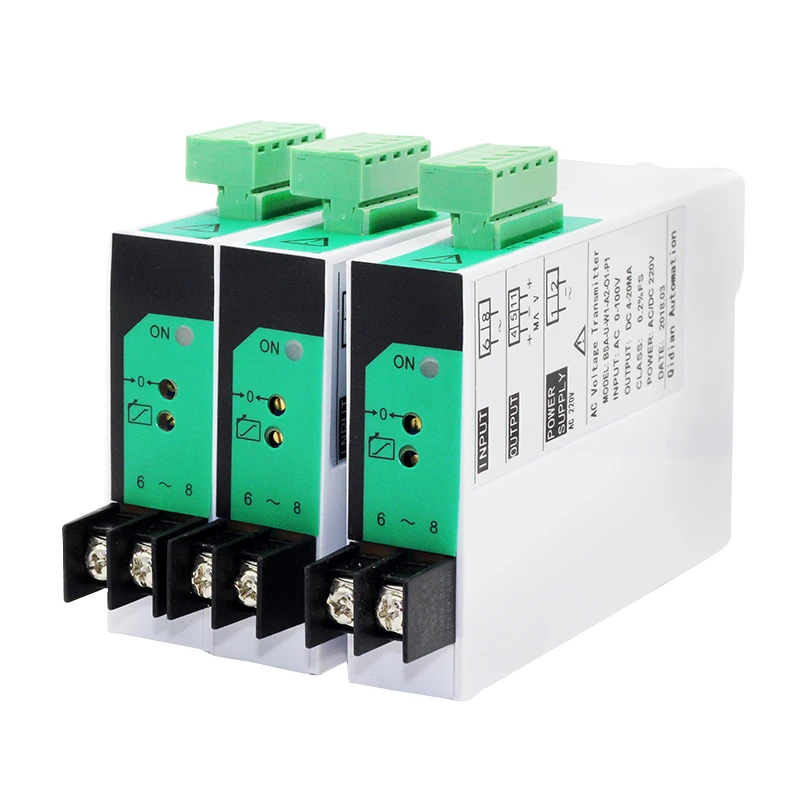

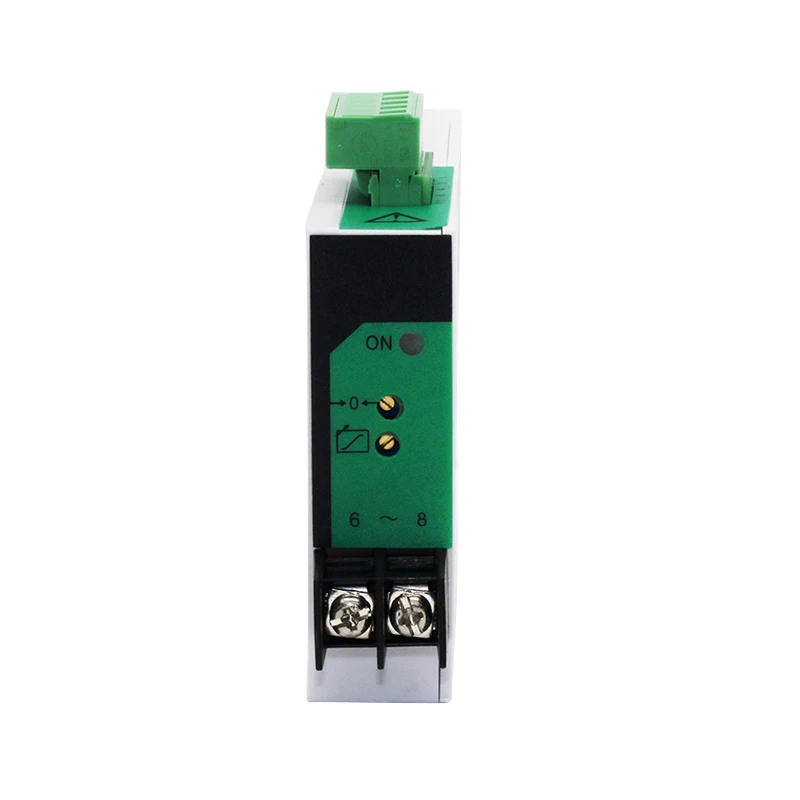

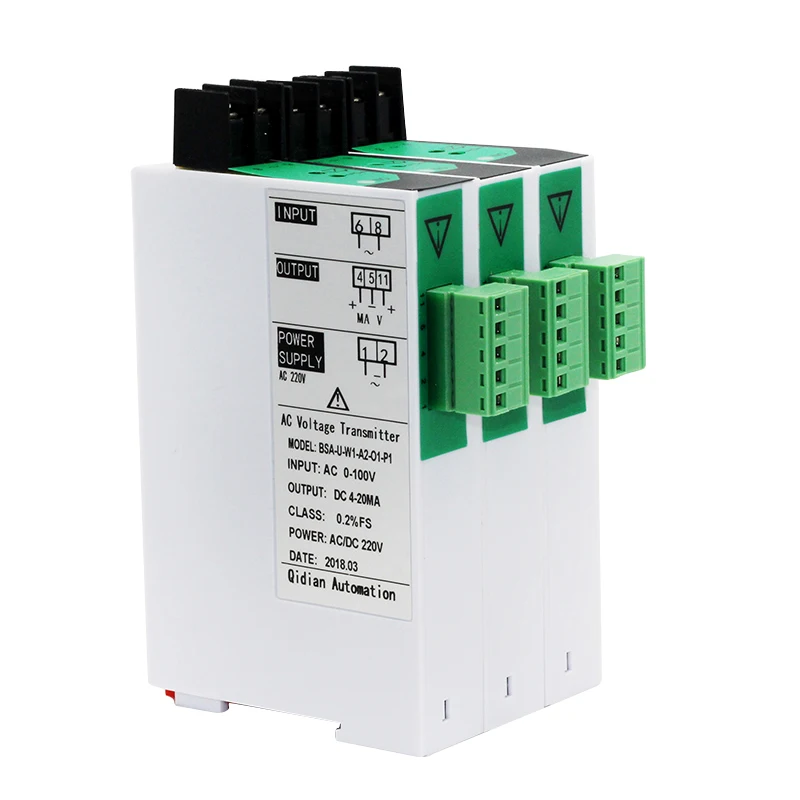

BSA-U AC 220V 380V 465V 1000V входное напряжение переменного тока передатчик датчика напряжения с DC24V ACDC85-265V источник питания

BSA-U AC 220V 380V 465V 1000V входное напряжение переменного тока Передатчик датчик напряжения преобразователь с DC24V AC/DC85-265V источник питания

Введение

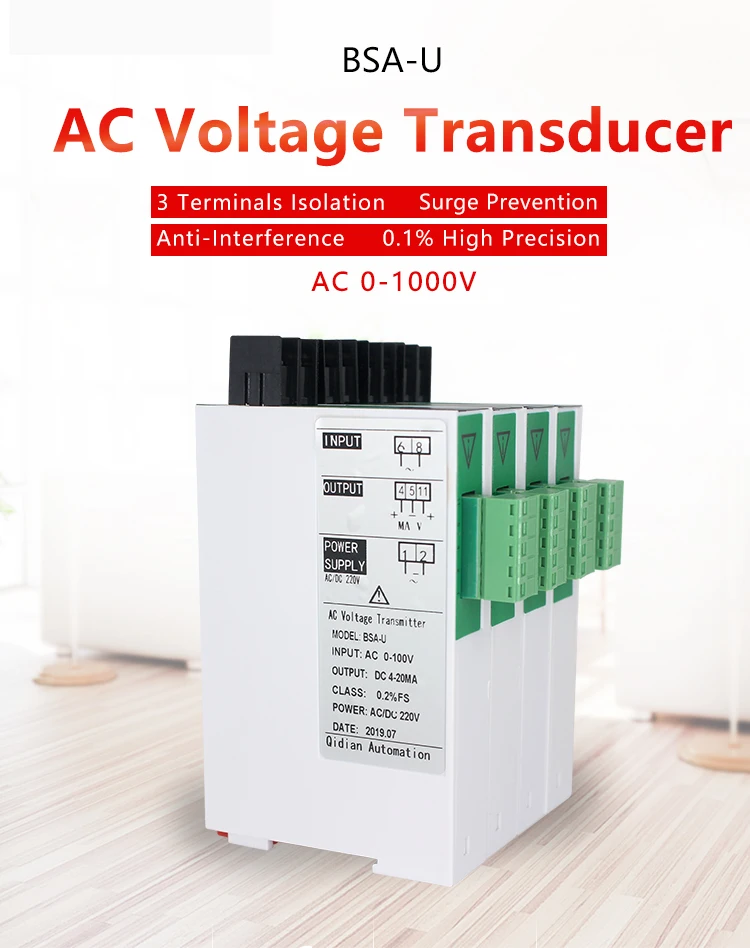

<1>. BSA-U преобразователь напряжения переменного тока, он преобразует сигналы напряжения переменного тока от трансформаторов переменного тока в стандартные технологические сигналы.

<2>.Он используется для мониторинга линии электропитания и ее напряжения, а также мониторинга перегрузки нестандартного падения давления.

<3>.Вход, выход и источник питания изолированы друг от друга.

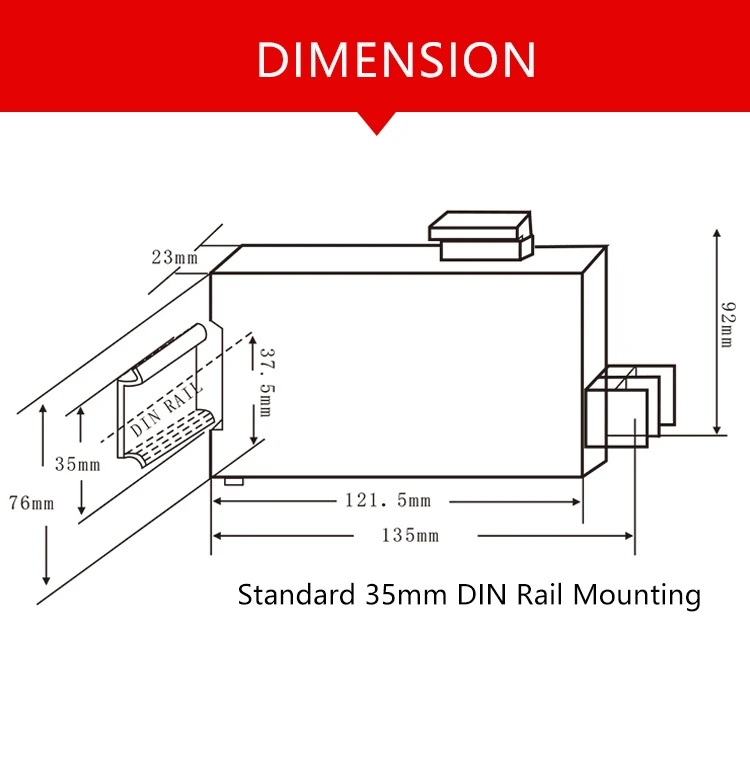

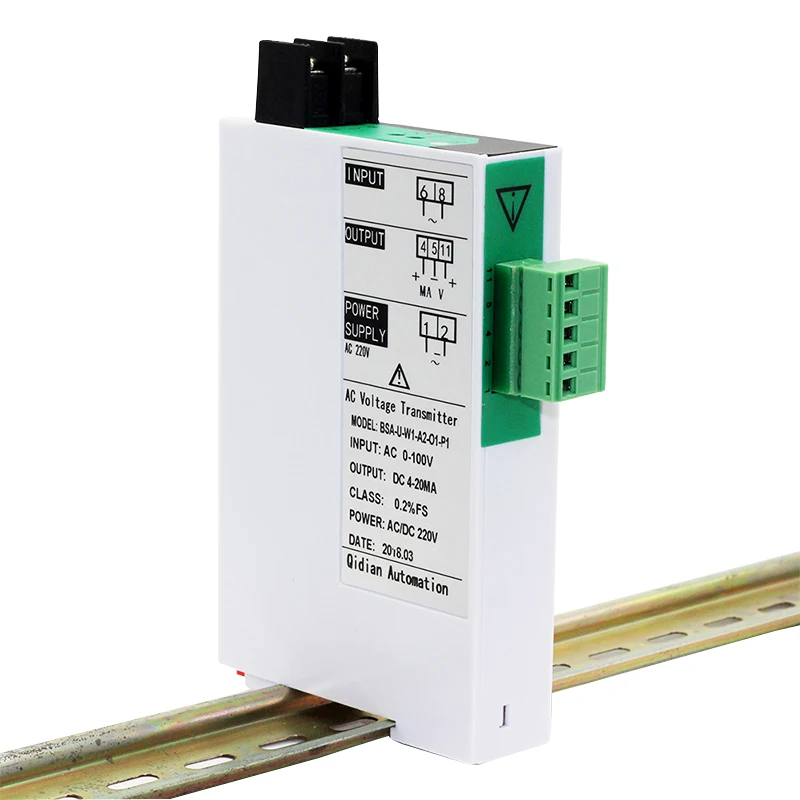

<4>.Стандартная 35 мм din-рейка независимая установка. Полноканальная конфигурация, настраиваемый параметр.

Технические характеристики

Вход

Диапазон входного напряжения

Переменный ток 0-1000 В; Индивидуальный

Частотный диапазон

40 Гц-60 Гц

Выход

Выходной сигнал

4-20 мА; 0-20 мА; 0-10 мА; 0-5 в; 0-10 В; 1-5 в; По индивидуальному заказу

Выходное сопротивление нагрузки

RL≤ 500Ω (выходной сигнал тока)

RL≥ 10 кОм (выходной сигнал напряжения)

Другие параметры

Питание

AC85-265V или DC24V,± 10%

Точность

0.2% Ф. С.

Температурный дрейф

0.02% F.S./℃ (-20 ℃ ~ + 55 ℃)

Время отклика

≤ 400 мс (0-90%) (TYP)

Номинальное энергопотребление

≤ 1 Вт (1 в 1 out,DC24V источник питания, выход 20 мА);≤ 1,5 W(1 в 1, AC220V источника питания, выход 20mA);

Интенсивность изоляции

2000 В переменного тока/1 мин (между входом-выходом-мощность)

Сопротивление изоляции

≥ 100MΩ (между входом-выключением питания)

Рабочая температура и влажность

-20 ℃ ~ + 55 ℃

EMC

Соответствует GB/T 18268,1 (IEC61326
