Светодиодный Панель Дисплей MAX7219 точечный СВЕТОДИОДНЫЙ матричный 8*8 MCU Управление модуль для Arduino 5V Интерфейс модуль 8x8 Выход Вход общий MAX7219

Светодиодный дисплей MAX7219 точечный светодиодный модуль управления 8*8 MCU для Arduino 5V интерфейсный модуль 8x8 выходной вход общий MAX7219

Характеристики:

MAX7219-это интегрированные драйверы последовательного ввода/вывода, которые соединяют микропроцессор 7-сегментный, цифровой, светодиодный дисплей с 8 цифрами, барный график также может быть подключен к монитору или 64 отдельных светодиодных индикатора. Кодировщик типа B BCD включает в себя встроенный чип, многоканальную циклу сканирования, сегмент word drive, а также статическую ОЗУ 8x8 для хранения каждой информации. Для настройки тока сегмента для каждого светодиодный индикатор используется только один внешний регистр.

Удобный четырехпроводной последовательный интерфейс может соединять все общие Микропроцессоры. Каждая информация может быть обработана в обновлении, не перезаписывает все дисплеи. MAX7219 также позволяет пользователю выбирать каждый код данных или не кодировать. Все устройство включает в себя режим отключения при низкой мощности 150A, аналоговое и цифровое управление яркостью, регистр ограничений сканирования позволяет пользователю 1-8 бит данных, есть светодиодный светильник, так что все режимы обнаружения.

Требуется только три порта IO, которые могут управлять точкой! Нет мигающего точечного матричного дисплея! Поддержка каскада!

Параметры модуля:

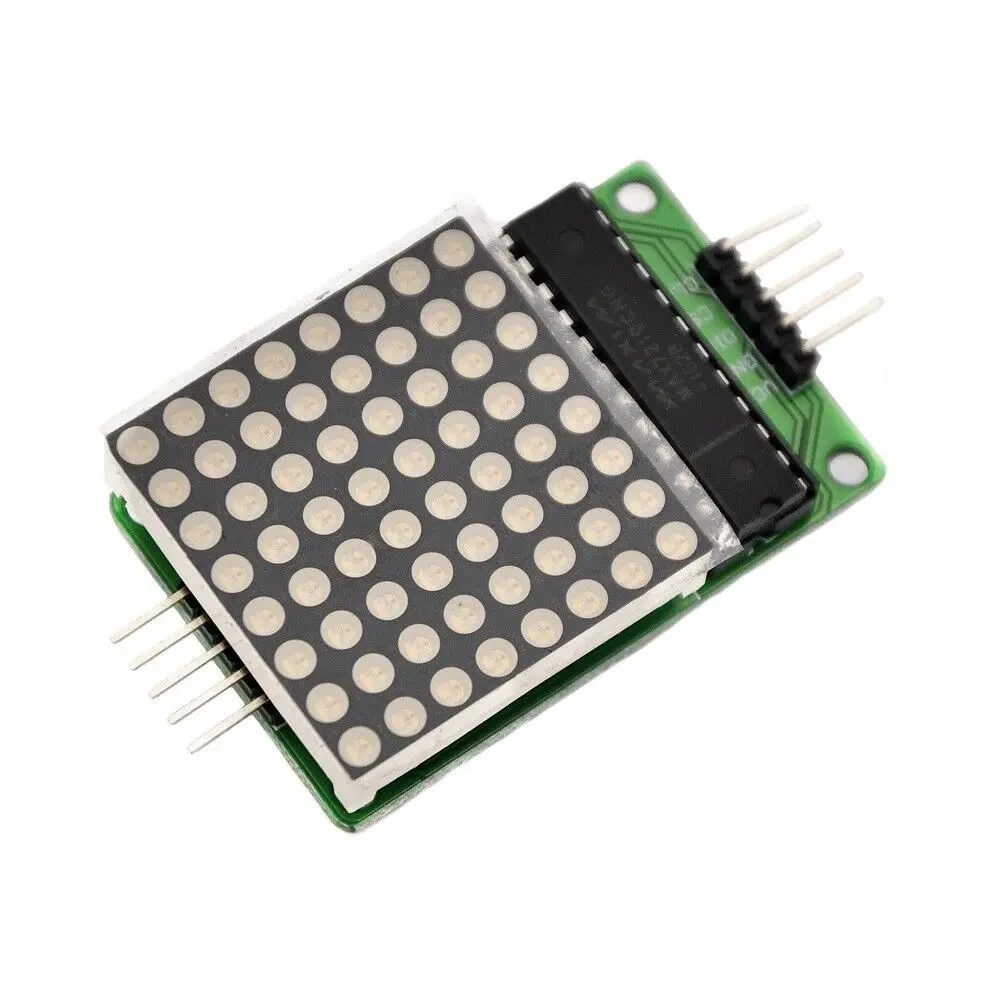

1 одиночный модуль может управлять общим катодом 8*8 точечной матрицей

2 модуля Рабочее напряжение: 5 В

3 Размер модуля: 5 см х 3,2 см в ширину х 1,5 см в высоту

4 отверстия с четырьмя винтами, диаметр 3 мм, можно зафиксировать с помощью наших стержней M3

5 модулей с входными и выходными интерфейсами, поддержка каскадных нескольких модулей

Проводка:

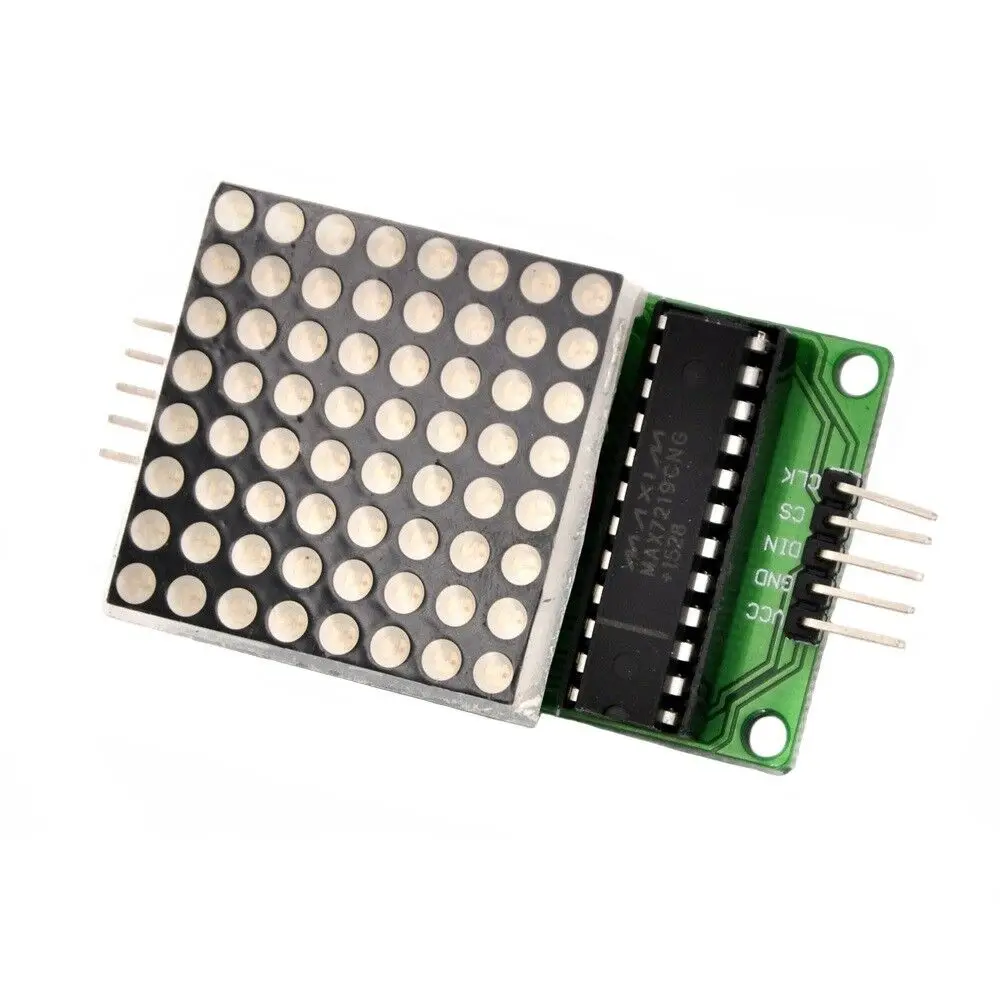

1-это блок левого входного порта, выходной порт справа.

2 при управлении одним модулем, просто входной порт, принимающий ЦП

При каскадном соединении нескольких модулей 3, выходное и входное завершение процессора, входной выходной модуль первых двух модулей первого, первые два модуля заканчивают вход первых трех модулей и так далее. ..

До 51 одного EXample:

VCC 5V

GND

DIN P22

CS P21

CLK P20

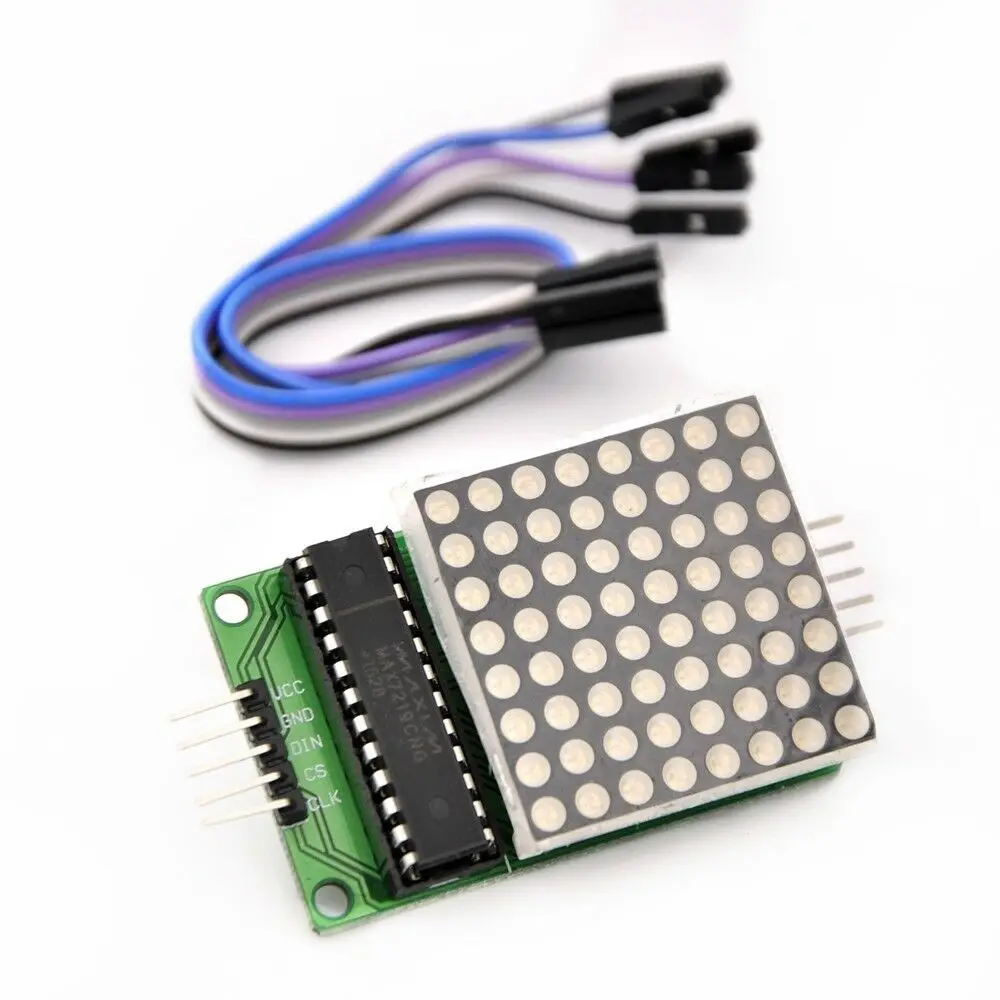

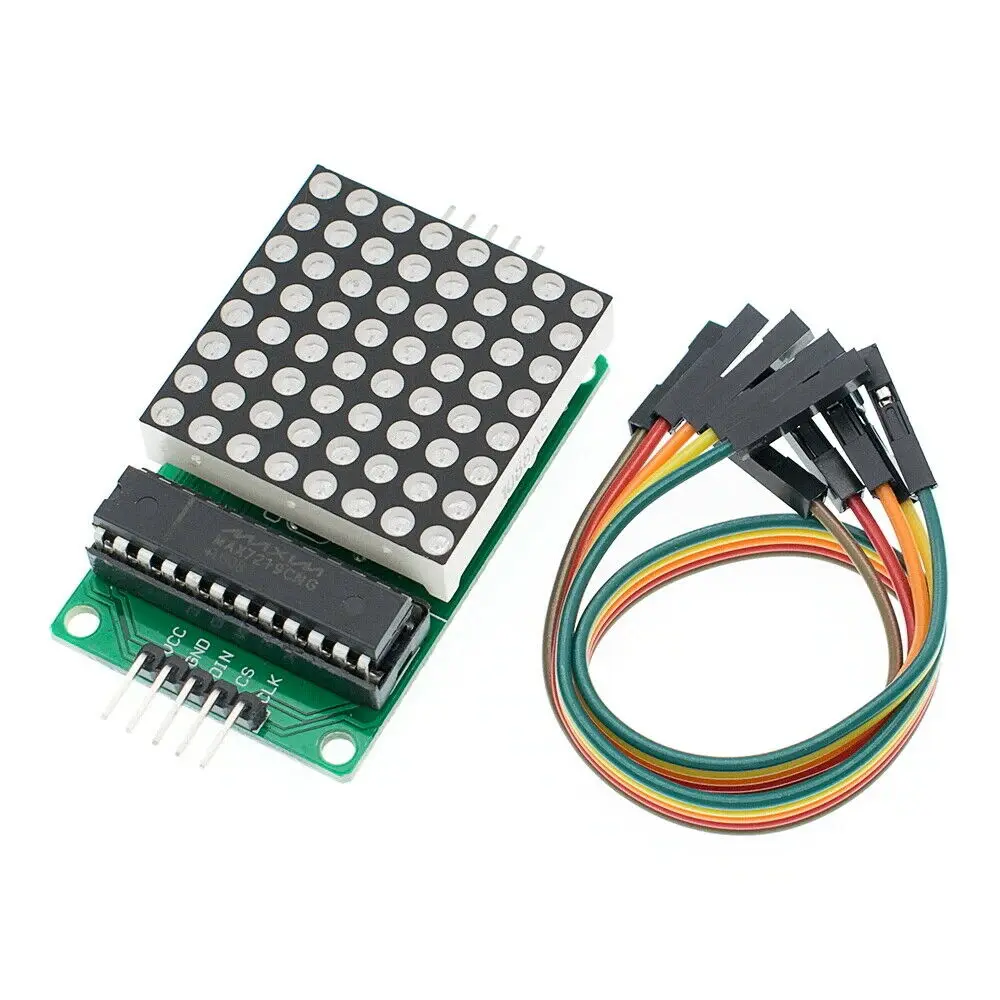

Доставка LIst:

1. Модуль точечной матрицы MAX7219 10 (с решеткой, хорошо протестирован)

2 DuPont line 50
