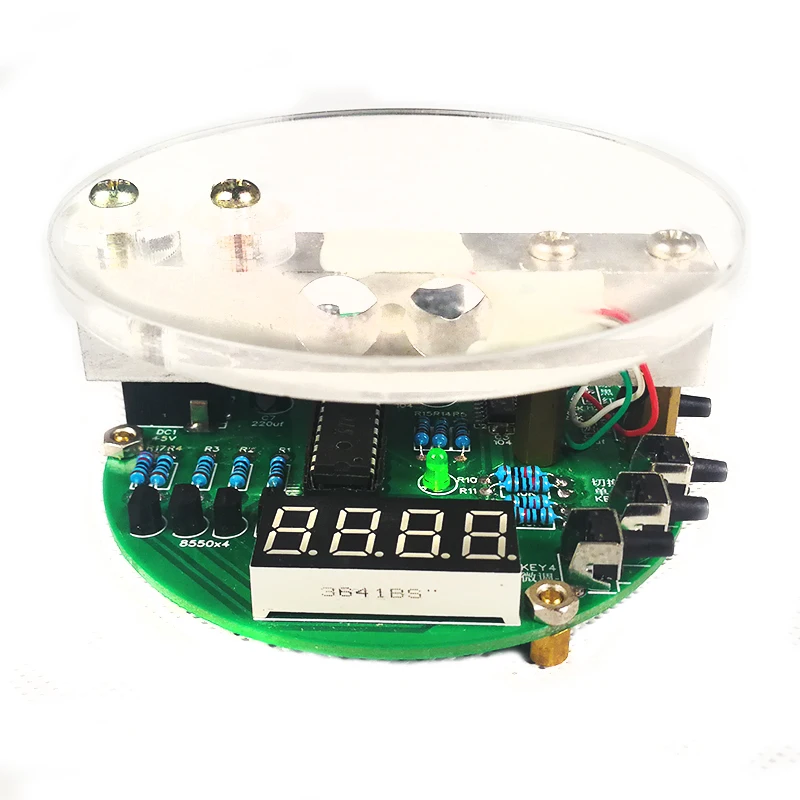

На основе 51 микрокомпьютера с одним чипом, электронные весы diy kit, самодельные электронные весы, электронные компоненты diy производственный комплект

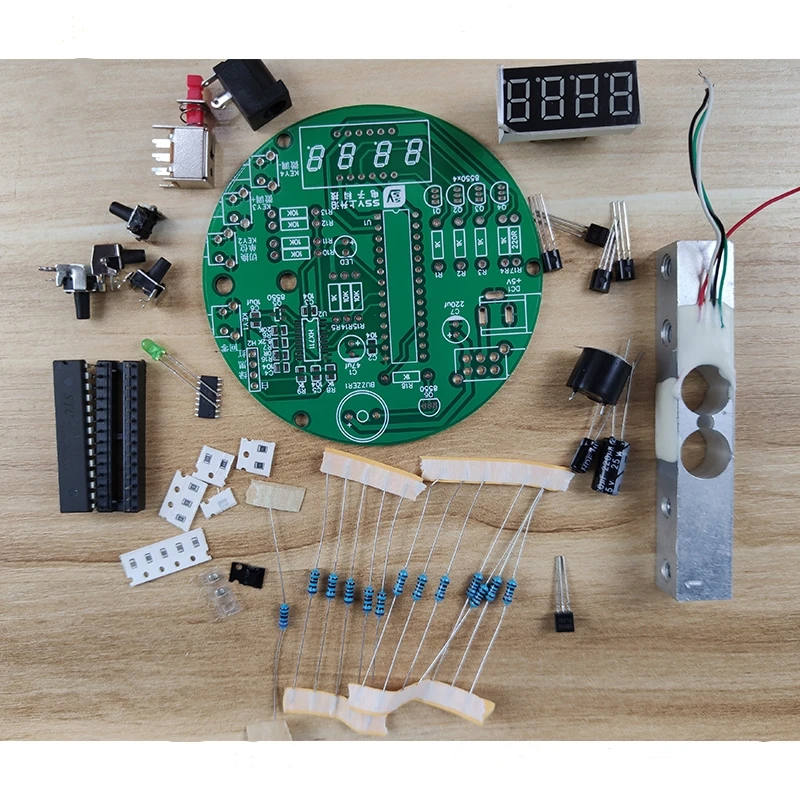

Описание:Программа была загружена во время отправки, и отправка является свободной частью и должна быть сварена самостоятельно.

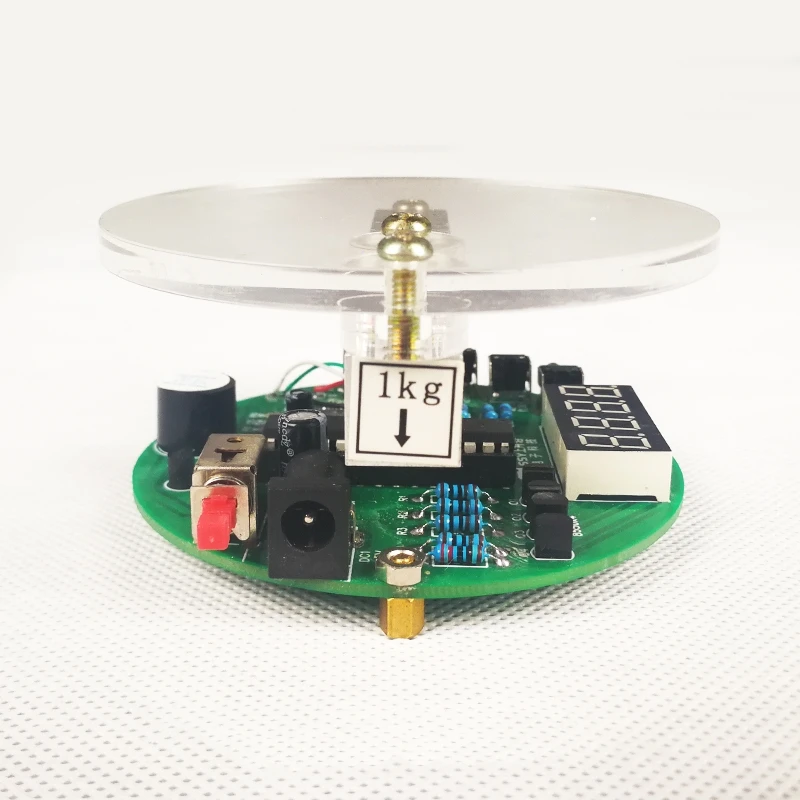

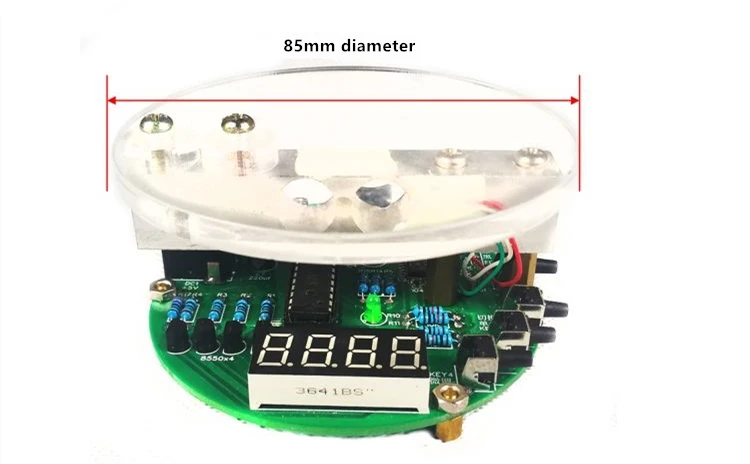

Параметр:Входное напряжение: DC5VРазмер готового продукта: 85*85*45 ммМаксимальный диапазон отображения: 1 кгФункция пилинга: Да

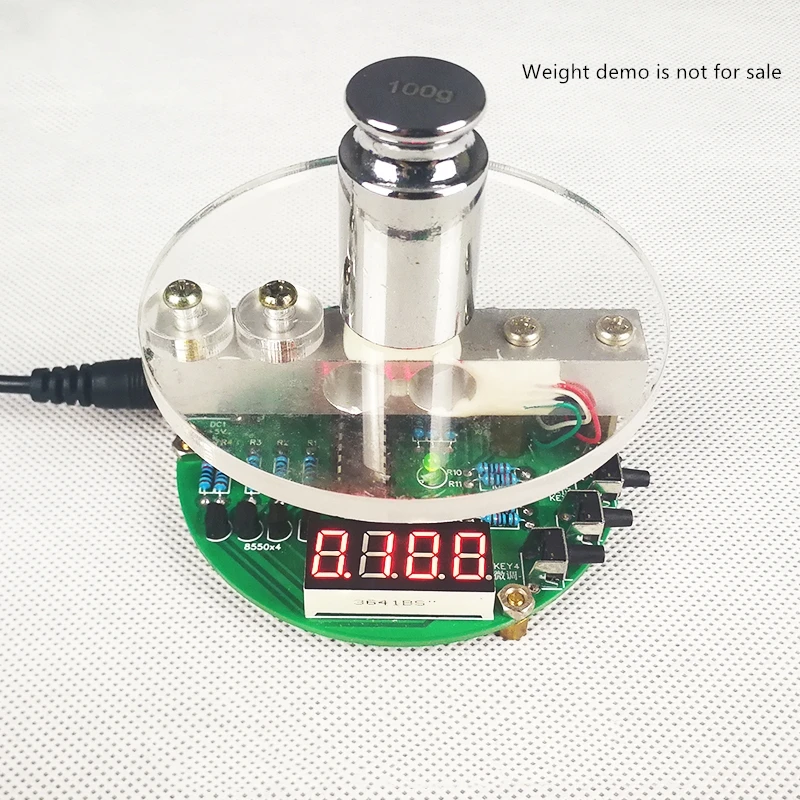

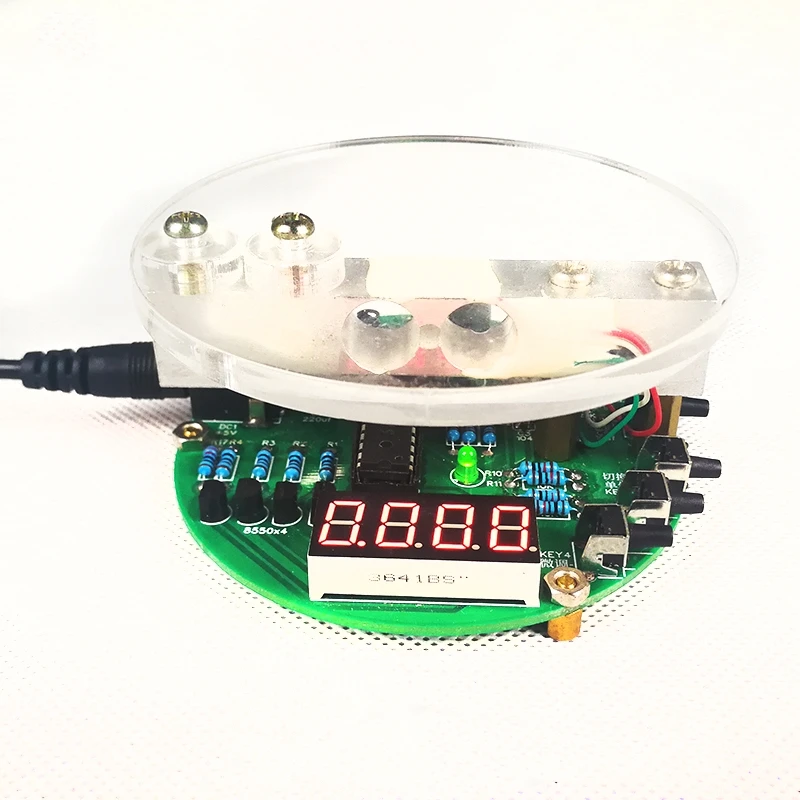

Особенности:1. Цифровая трубка отображает обнаруженный вес и может переключить блок обнаружения (г/кг);2. С функцией тонкой настройки и калибровки, измеренные данные являются более точными;3. В тех случаях, когда обнаружения Блок G разрешение составляет 0,01 г, при обнаружении Блок кг, разрешение 1 г;4. С функцией пилинга;5. Когда объект превышает диапазон обнаружения, будет сигнал тревоги;

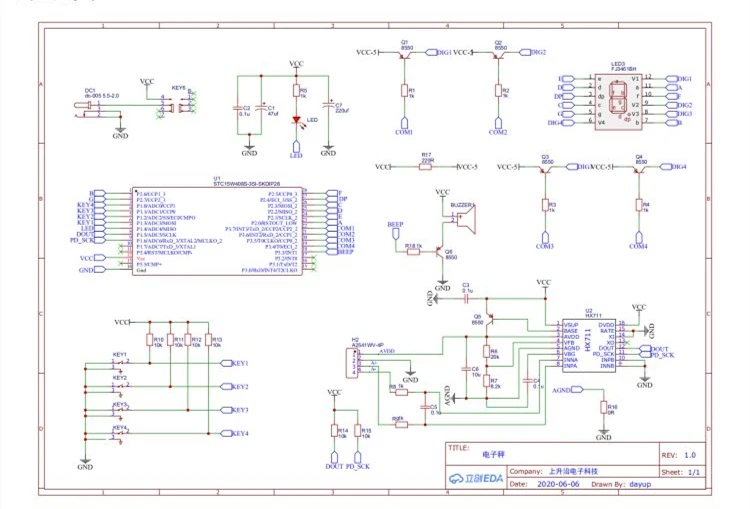

Схематическая схема:

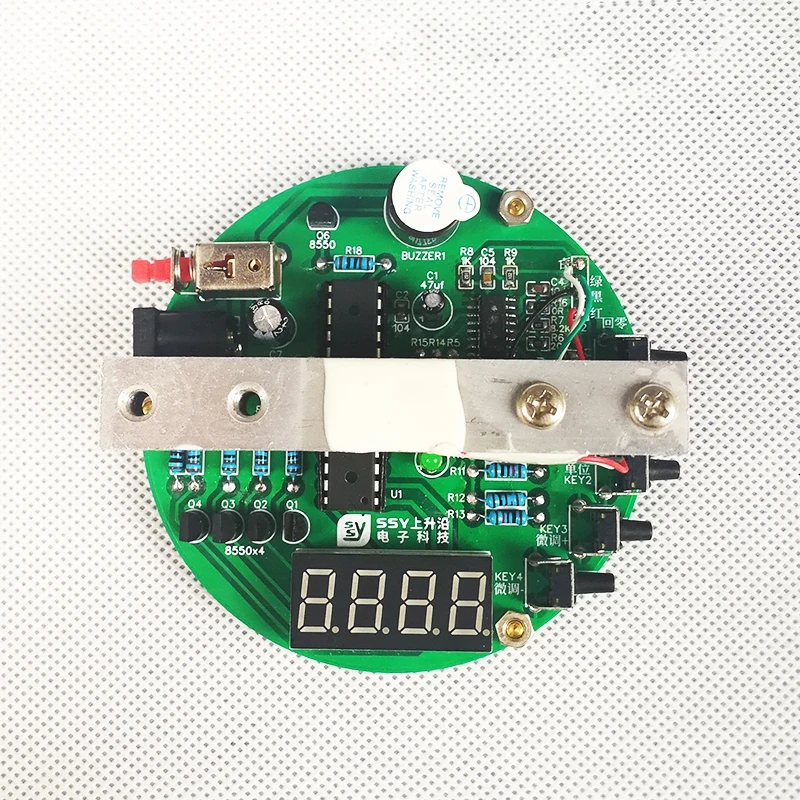

Принцип работы: микрокомпьютер с одним чипом STC15W408S используется в качестве основного управления, специальный чип AD HX711 для взвешивания данных образцов, а цифровая трубка используется в качестве устройства отображения веса; В качестве каналов взаимодействия между человеком и компьютером используются четыре кнопки с боковым касанием.Меры предосторожности:1. В Комплекте Нет источника питания.2. Отдельные компоненты, такие как резисторы и конденсаторы, временно отсутствуют на складе. Мы заменим их компонентами других близких значений на основе их символических принципов цепи. Синие Металлические пленочные резисторы могут быть заменены на серые резисторы из углеродистой пленки и резисторы из серой углеродистой пленки. Также можно изменить на Синий Резистор металлической пленки, который имеет тот же эффект.
