Примечание:

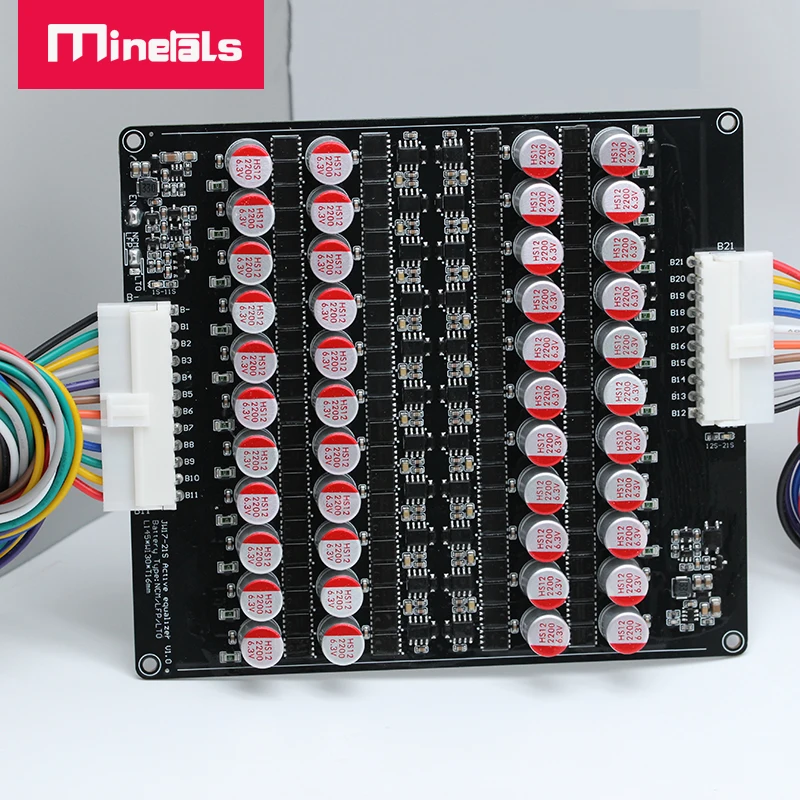

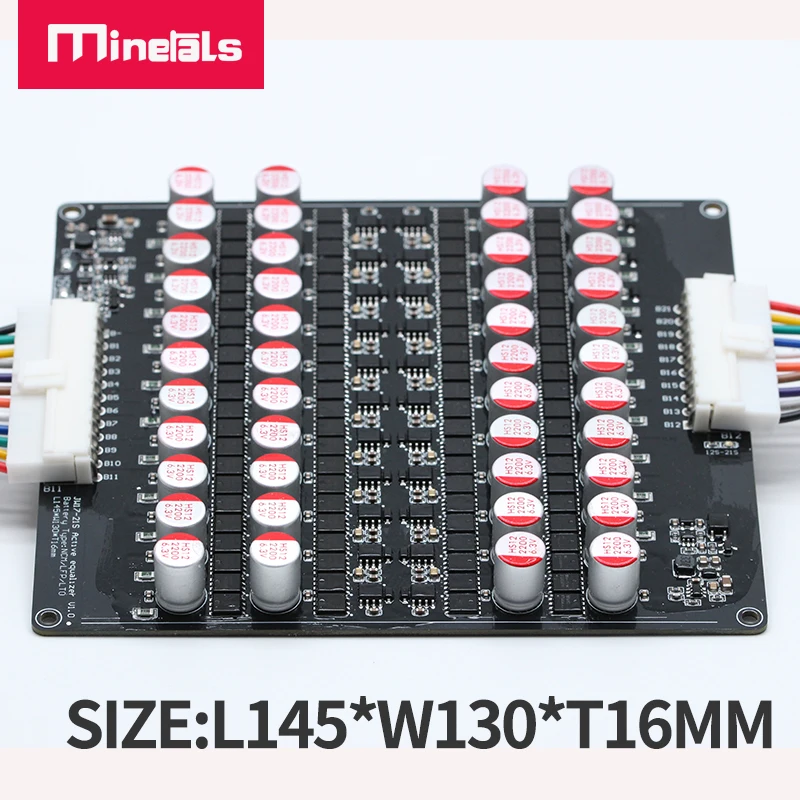

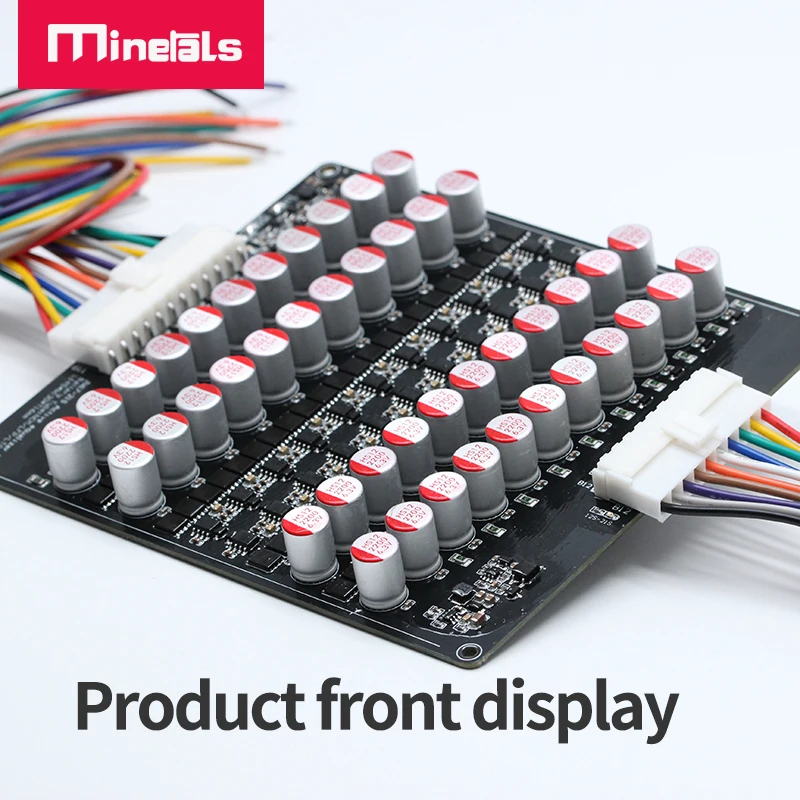

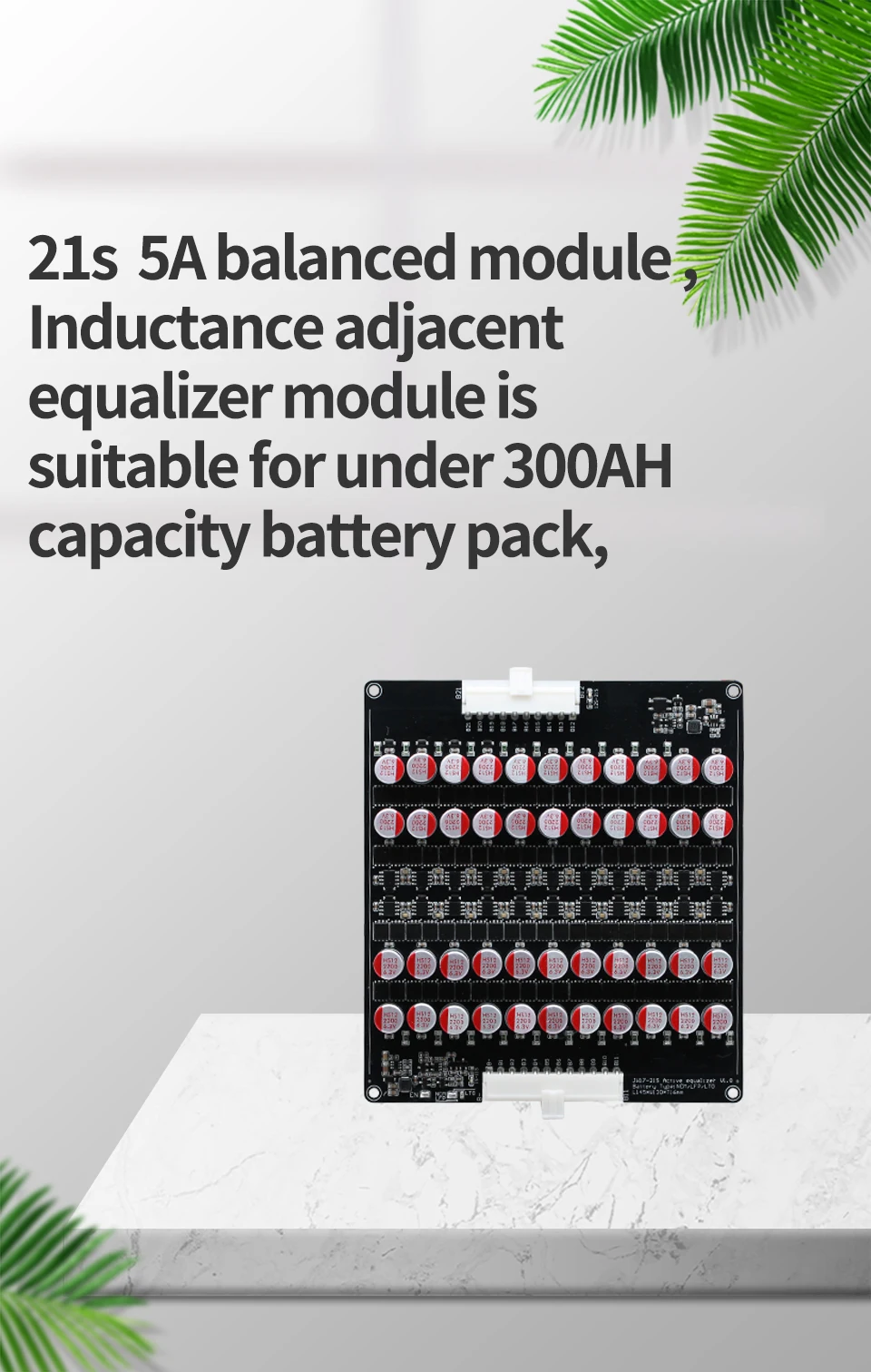

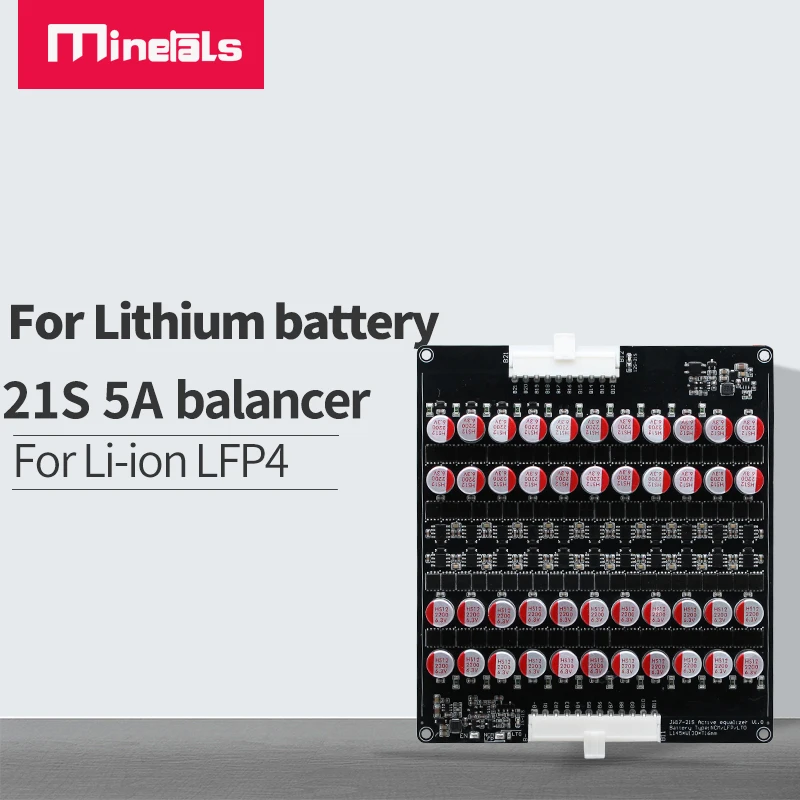

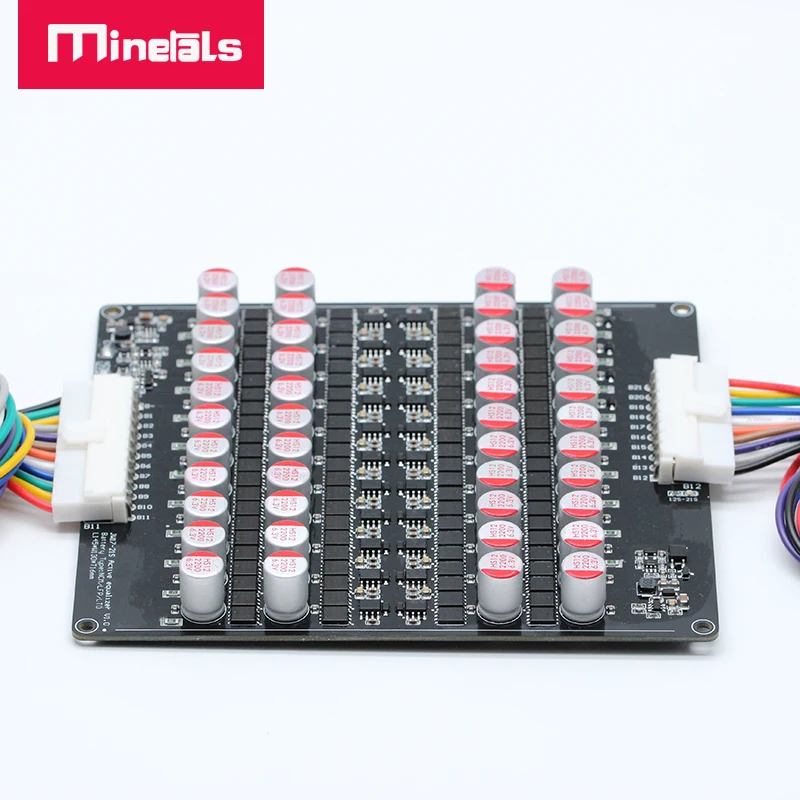

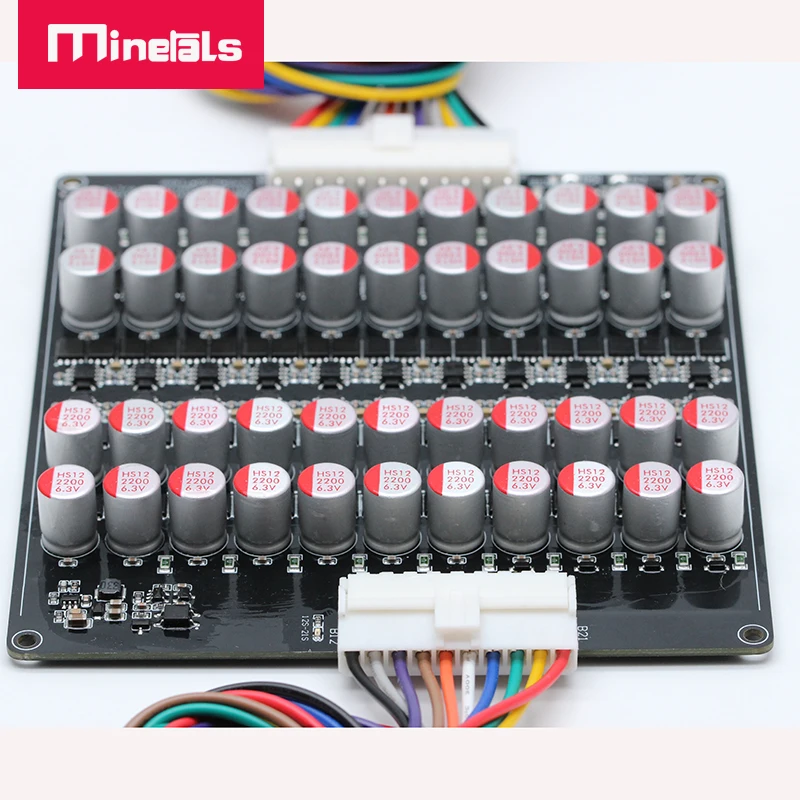

Этот балансир поддерживает батареи 17 ~ 21sЭто эквалайзер, он может сбалансировать разницу напряжения между сериями батарей, чтобы сделать батареи более прочными, а срок службы батареи будет дольше,Это не BMS, поэтому он не имеет защиты от перенапряжения, перегрузки по току и переразряда, но может работать вместе с BMS,Подходит для литий-ионных и LiFePo4 аккумуляторов, может использоваться с любой емкостью аккумуляторов,Из-за фиксированного балансирующего тока время балансирования для большой емкости аккумулятора медленное, а для батареи малой емкости быстроеПодходящие типы батарей: Li ion/LiFePO4/LTOОдноэлементный Диапазон напряжения: литий-ионный/LiFePO4 версия: 2,7-4,2 вВерсия LTO: 1,8-4,2 вТочность выравнивания напряжения: 5 мВ (стандартное значение)Метод выравнивания: запатентованная архитектура баланса соответствует режиму конденсатора, вся группа батарей одновременно участвует в активном балансе передачи энергииБалансирующий ток: разница напряжения составляет 0,08 в, Балансирующий ток составляет 1 А, разница напряжения прямо пропорциональна балансирующему току, максимально допустимый рабочий ток составляет АНапряжение сна для защиты от пониженного напряжения: литий-ионный/LiFePO4: ниже 2,7 ВLTO:below1.8VРабочая температура: -10 ° ~ 60 °Требуется ли внешний источник питания: внешний источник питания не требуется, и вся группа сбалансирована внутренней передачей энергии батареи
Технические параметрыРабочее напряжение 1,8-4,5 в, подходит для li-ion, LiFePo4, литий-титаната.Принцип работы: Сбалансированная работа начнется, когда сбалансированная плата подключена к батарее. Используются оригинальные сверхнизкое внутреннее сопротивление MOS и толстая печатная плата 2 унции из меди, а сбалансированный ток составляет 0-5,5 А, чем более сбалансированный аккумулятор, тем меньше сбалансированный ток.Статический ток составляет около 12 мА. Рекомендуется, чтобы емкость аккумулятора составляла 60-300 Ач!Благодаря защите от покоя при пониженном напряжении, если напряжение менее 1,8 в, он автоматически перестанет в состояние покоя, потребляемая мощность в режиме ожидания менее 0,1 мА.

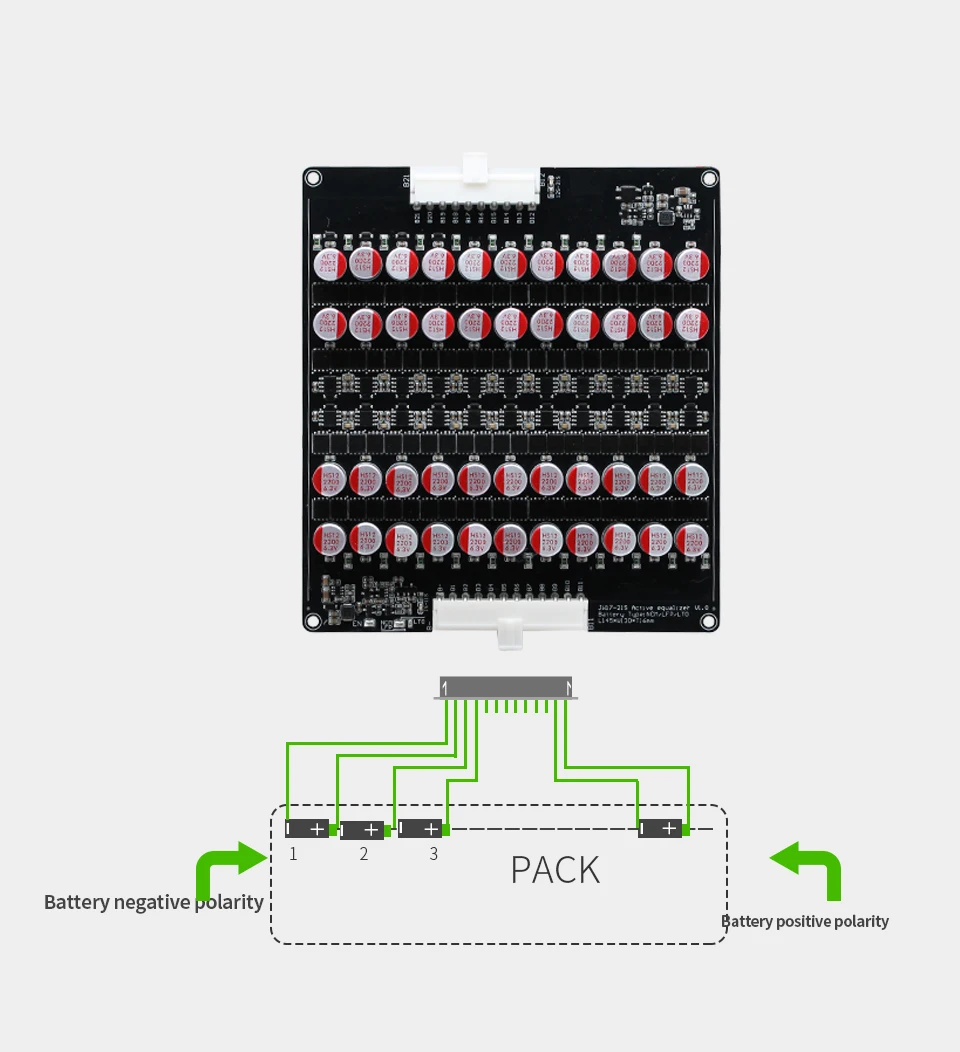

Определение подключения:BC-Подключите первую нить положительного полюса аккумуляторного блокаBC2 Подключите вторую струну положительного полюса аккумуляторного блокаBC3 Подключите 3-ю строку положительного полюсаБатарейный блок.BC4 Подключите 4-ю строку положительного полюсаБатарейный блок.BC5 Подключите 5-ю нить положительного полюсаБатарейный блок.BC6 Подключите 6-ю струну положительного полюсаБатарейный блок.BC7 Подключите 7-ю струну положительного полюсаБатарейный блок.BC8 Подключите 8-ю струну положительного полюсаБатарейный блок.BC8 Подключите 8-ю струну положительного полюсаБатарейный блок.BC9 Подключите 9-ю нить положительного полюсаБатарейный блок.BC10 Подключите 10-ю струну положительного полюсаБатарейный блок.BC12 Подключите 12-ю струну положительного полюсаБатарейный блок.BC13 Подключите 13-ю струну положительного полюсаБатарейный блок.BC14 Подключите 14-ю струну положительного полюсаБатарейный блок.BC15 Подключите 15-ю струну положительного полюсаБатарейный блок.BC16 Подключите 16-ю струну положительного полюсаБатарейный блок.BC17 Подключите 17-ю струну положительного полюсаБатарейный блок.Общий положительный полюс аккумуляторного блока
