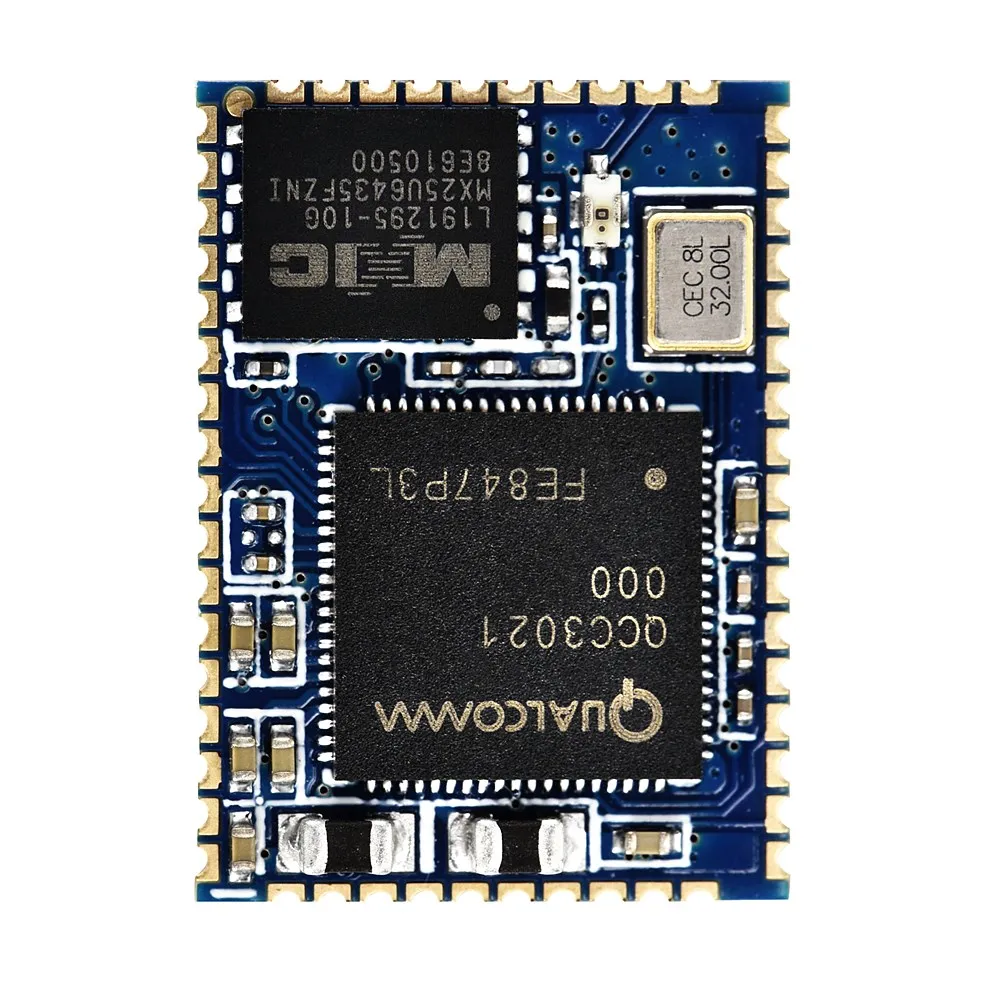

Bluetooth-модуль BTM321 QCC3021 версии 5,1 I2S IIS SPDIF

● Модель модуля: SJR-BTM321

● Чип Bluetooth: QCC3021, модуль встроен в 32M SPI FLASH

● Версия Bluetooth: 5,1

● Размер модуля: 13 мм x 18 мм x 2,5 мм

● Напряжение источника питания: 3,0-4,3 в

Прошивка по умолчанию:

1. Поддержка sbc, декодирования aac, без функции вызова, опциональный I2S, аналоговый выход

2. Описание кнопки:

● SYS_CTRL: Включение питания на высоком уровне, выключение питания на низком уровне и автоматический переход в режим сопряжения после включения питания

● PIO2: короткое нажатие для воспроизведения и паузы, долгое нажатие в течение 3 секунд для ввода сопряжения, долгое нажатие в течение 5 секунд для очистки записи сопряжения

● PIO3: короткое нажатие предыдущей песни, долгое нажатие громкости для уменьшения

● PIO4: короткое нажатие песни, долгое нажатие громкости для увеличения

● Пио5: подключено к высокому уровню, не подключено к низкому уровню

● PIO19: есть высокий уровень аудиовыхода, нет низкого уровня звука

● PIO20: выходной порт SPDIF

3. Описание светового Индикатора:

● Bluetooth не подключен: поочередно вспышка LED0 и LED1

● Bluetooth подключен: LED1 всегда включен

● Воспроизведение звука по Bluetooth: LED1 всегда включен
