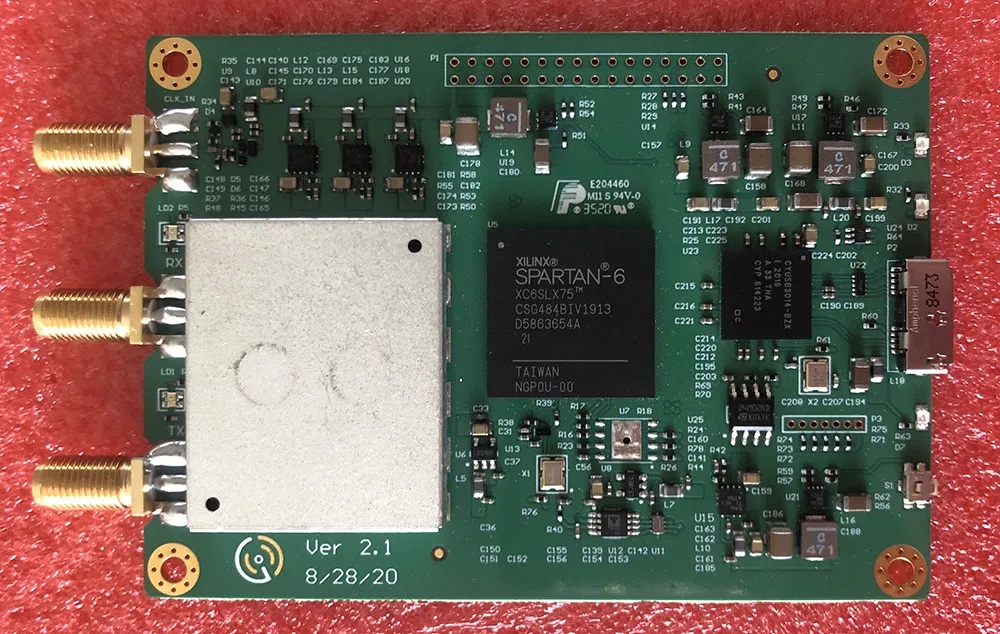

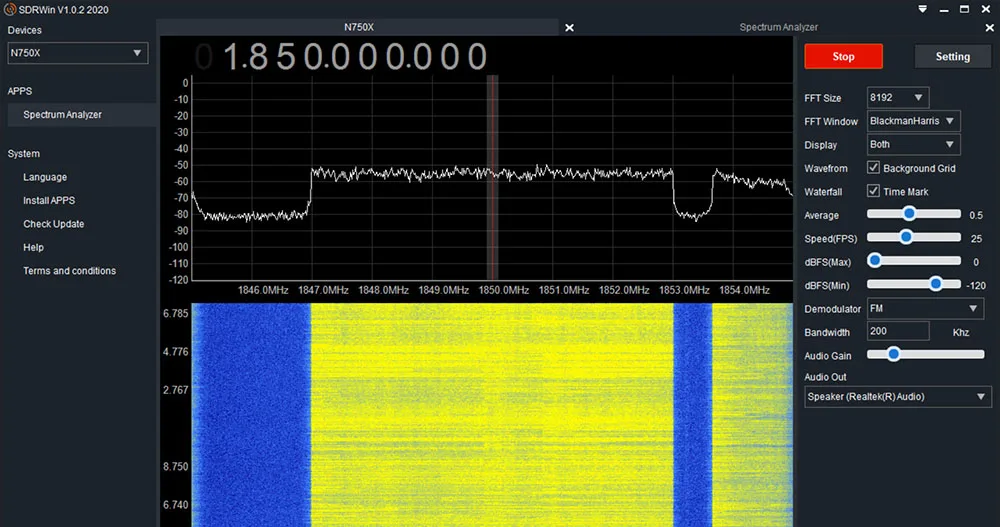

USRP SDR Software Radio AD9364 Development Board 70M-6GHZ N750X Замена для B200MINIОписание:N750X software radio platform-это оптимизированная и усовершенствованная версия, основанная на схематической схеме B200MINI. Канал RF switch оптимизирован для уменьшения взаимных помех между RX и TX. Хотя B200MINI может использовать одну антенну для передачи и приема, его потеря производительности беспроводной связи огромна. RF переключатель SKY13350-385LF используется B200MINI имеет максимальное изоляции значения 27 дБ обычно при температуре не выше 2,5 ГГц, но в дуплексный режим, это приведет к тому, что 0.4db потеря каждого канала и TX к RX входного сигнала. Этот коммутатор оптимизирован в N750X. Значительно улучшает производительность трансивера и повышает чувствительность радиочастотного канала приема.Эта последняя версия USB3.0 программного обеспечения радио Аппаратная платформа может осуществить спектральный анализ с программным обеспечением для SDRWin.Это оборудование использует схему проектирования для AD9364 + Spartan-6 75K, которая может непосредственно заменить продукт USRP B200 и бортовой Высокоточный VC-TCXO. В основном используется для тестирования базовой станции 4G за рубежом.Описание функции:-ADC/DAC: AD9364-Режим: RTX-FPGA: для спартана-6 75K-Максимальная частота выборки: 56MSPS-CLK IN: внешние часы или PPS вход, поддержка внешних 10 МГц часов или GPS PPS вход сигнала.-RX: беспроводной прием SMA, максимальный вход 0 дБ.-TX: Беспроводная передача SMA, Максимальное усиление> + 14 дБ.-Синхронизация CLK: PPS индикатор сердечного ритма.-Блокировка CLK: индикация блокировки синхронизации часов.-USB: USB3.0 или USB2.0 интерфейс автоматического переключения.Посылка включает в себя:-Плата-1 шт.-1 чехол с 3D принтом-Кабель USB3.0-1 шт.-Антенна LTE-1 шт.-1 антенна Sub 1GТехническая поддержка:-Для программного обеспечения/аппаратного обеспечения/MATLAB/SDRWINЗагрузить программное обеспечение:-Пожалуйста, свяжитесь с нами для получения ссылки, спасибо!
