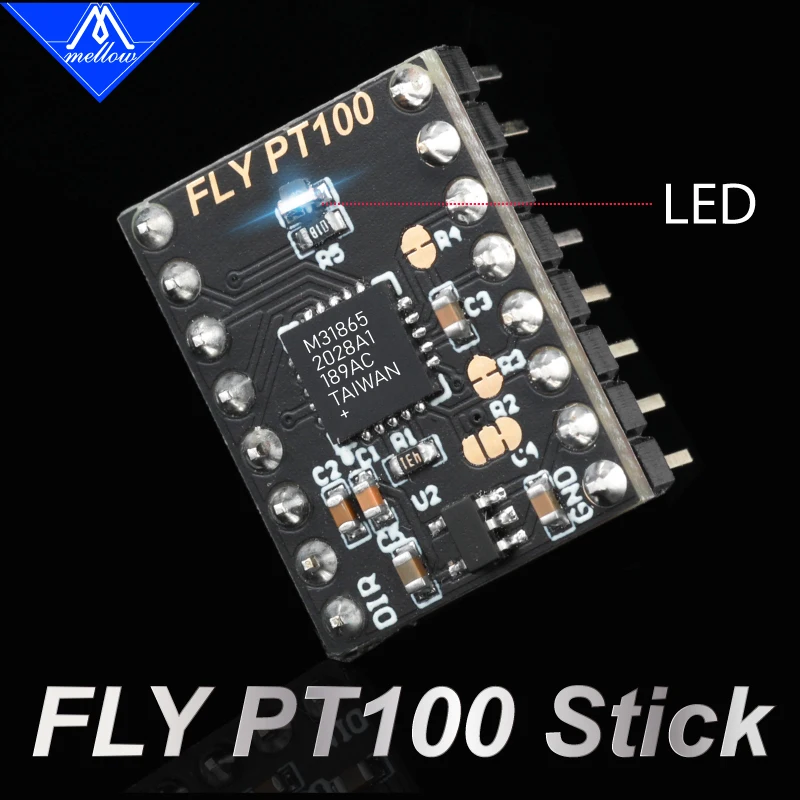

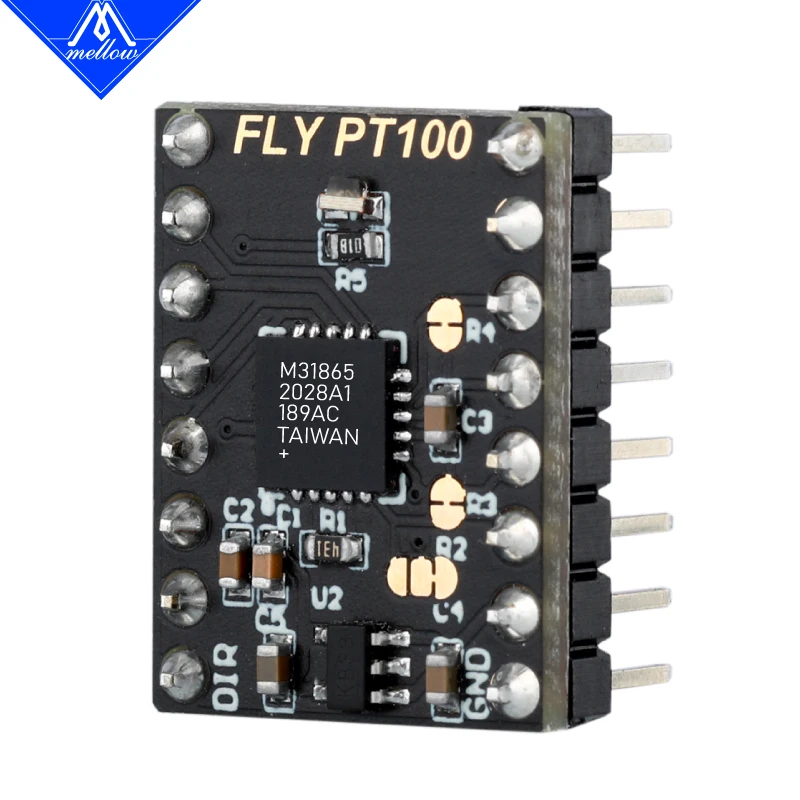

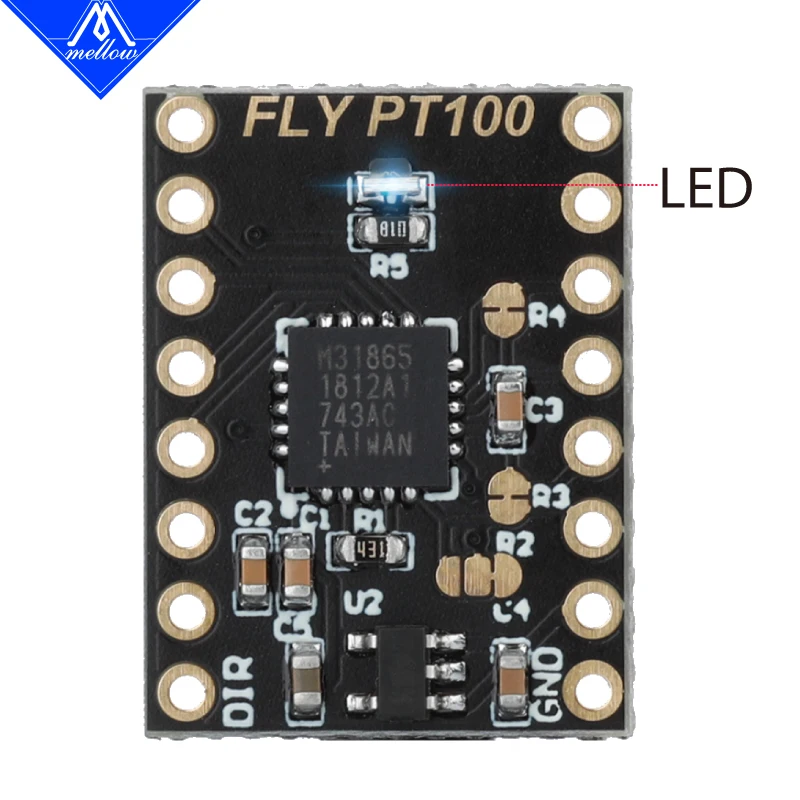

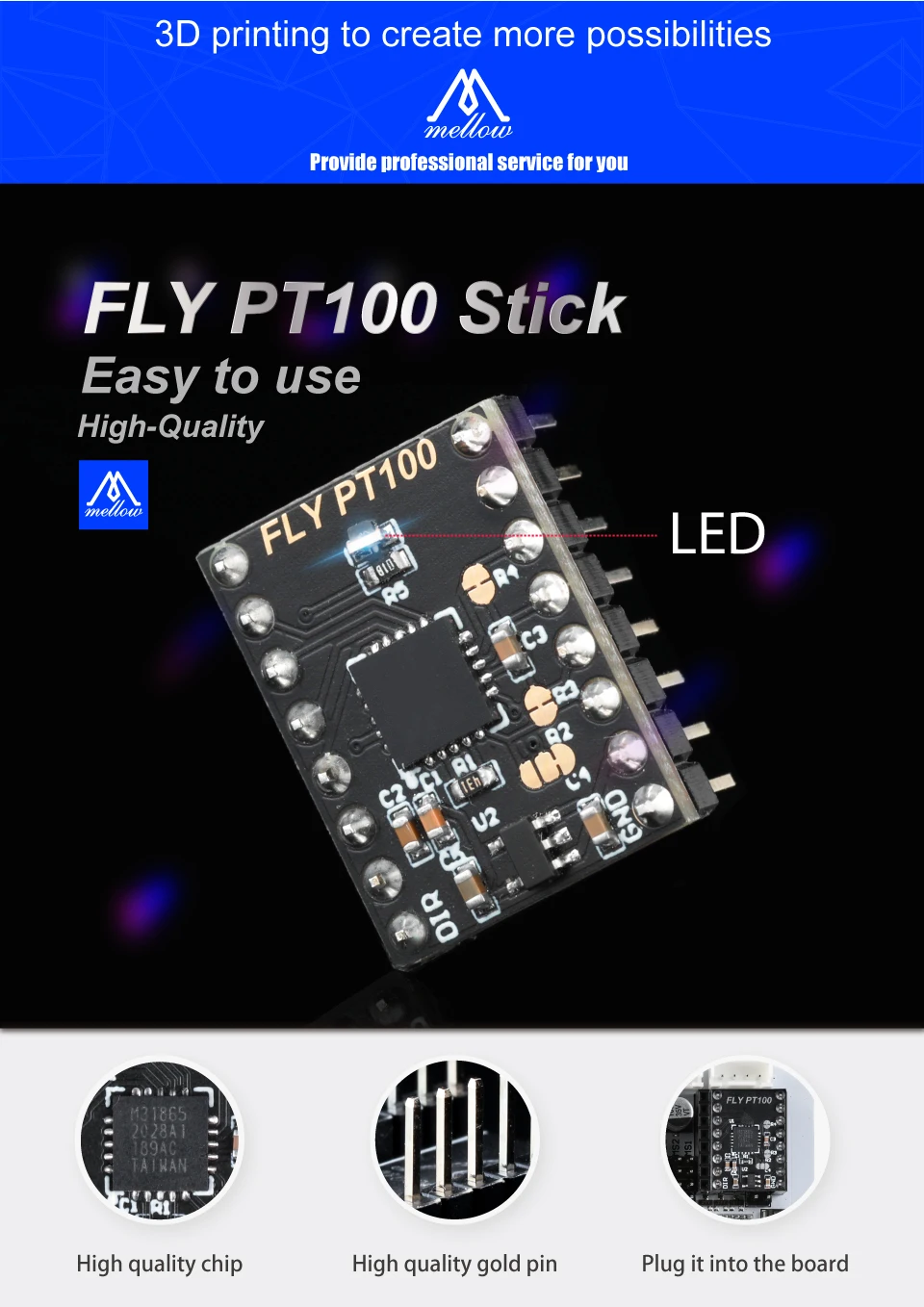

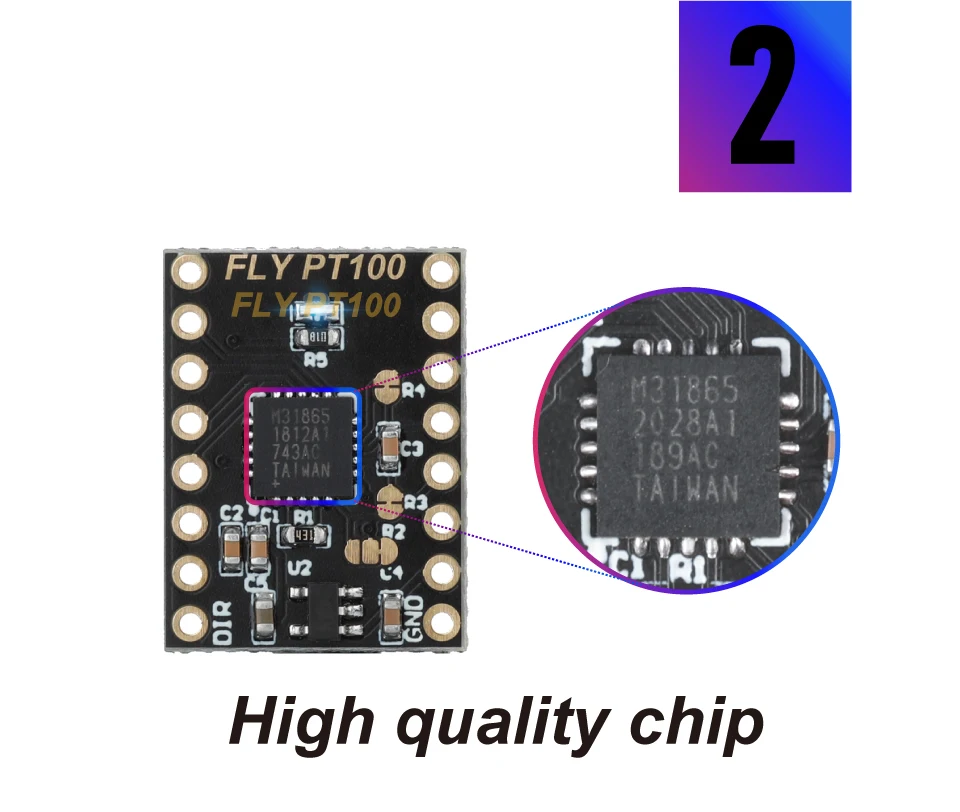

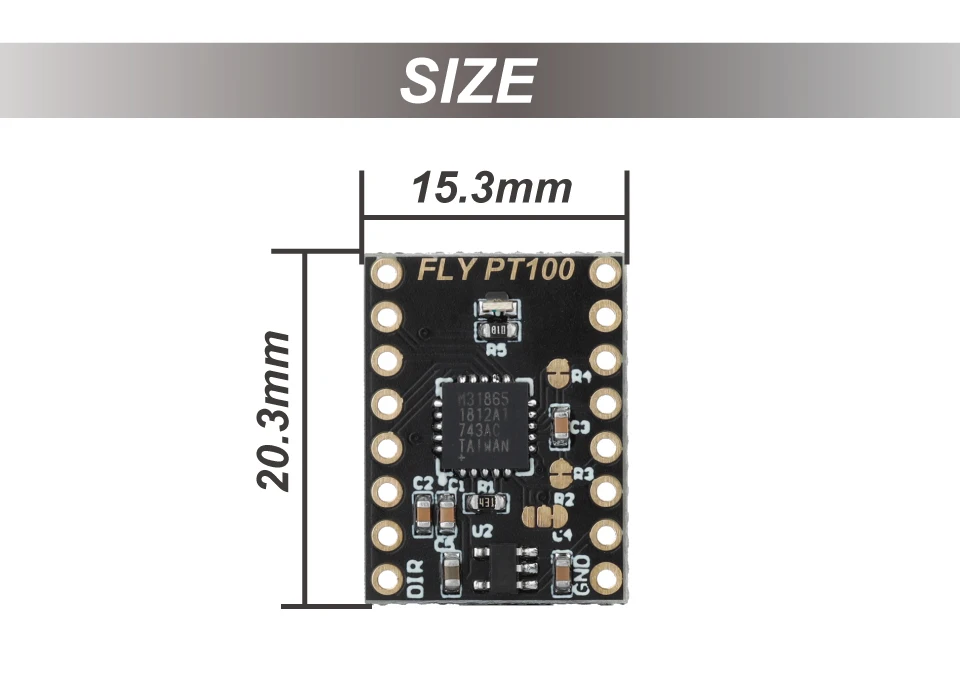

Плата термистора Mellow FLY PT100 3,3 В5 В для 3D-принтера Voron через интерфейс SPI или 32-битную плату Marlin 2.0.7.2 и более позднюю версию

Raymond h спроектировал панель PT100. Проверьте больше документов из хранилища Github.

В оригинальной версии совместим только с 3,3 V, мы добавим 5V

В этом руководстве используется осевая плата Fly9 в качестве примера, этот модуль применим только к Marlin 2.0.7.2 и более поздней версии

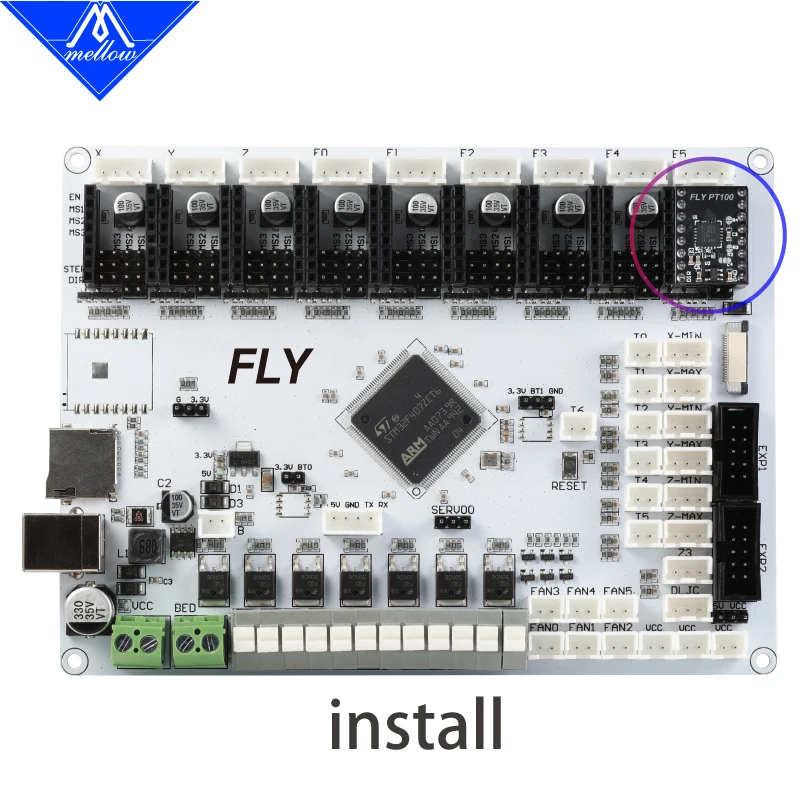

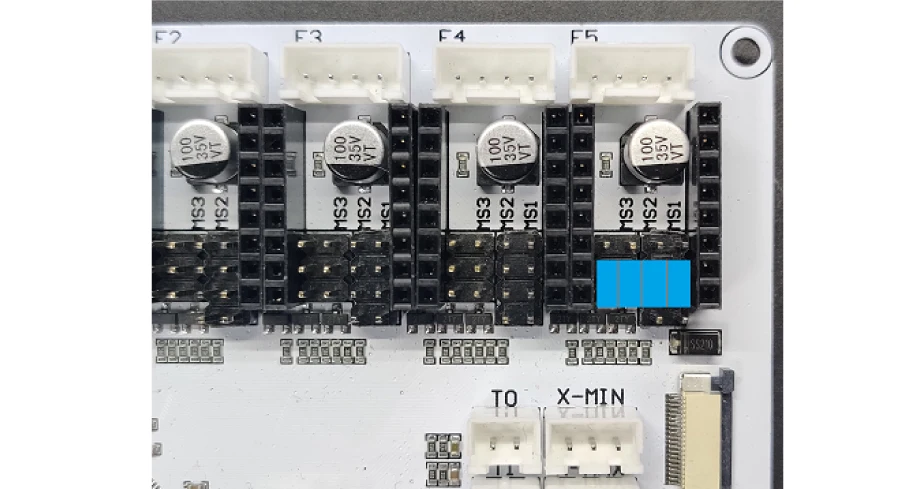

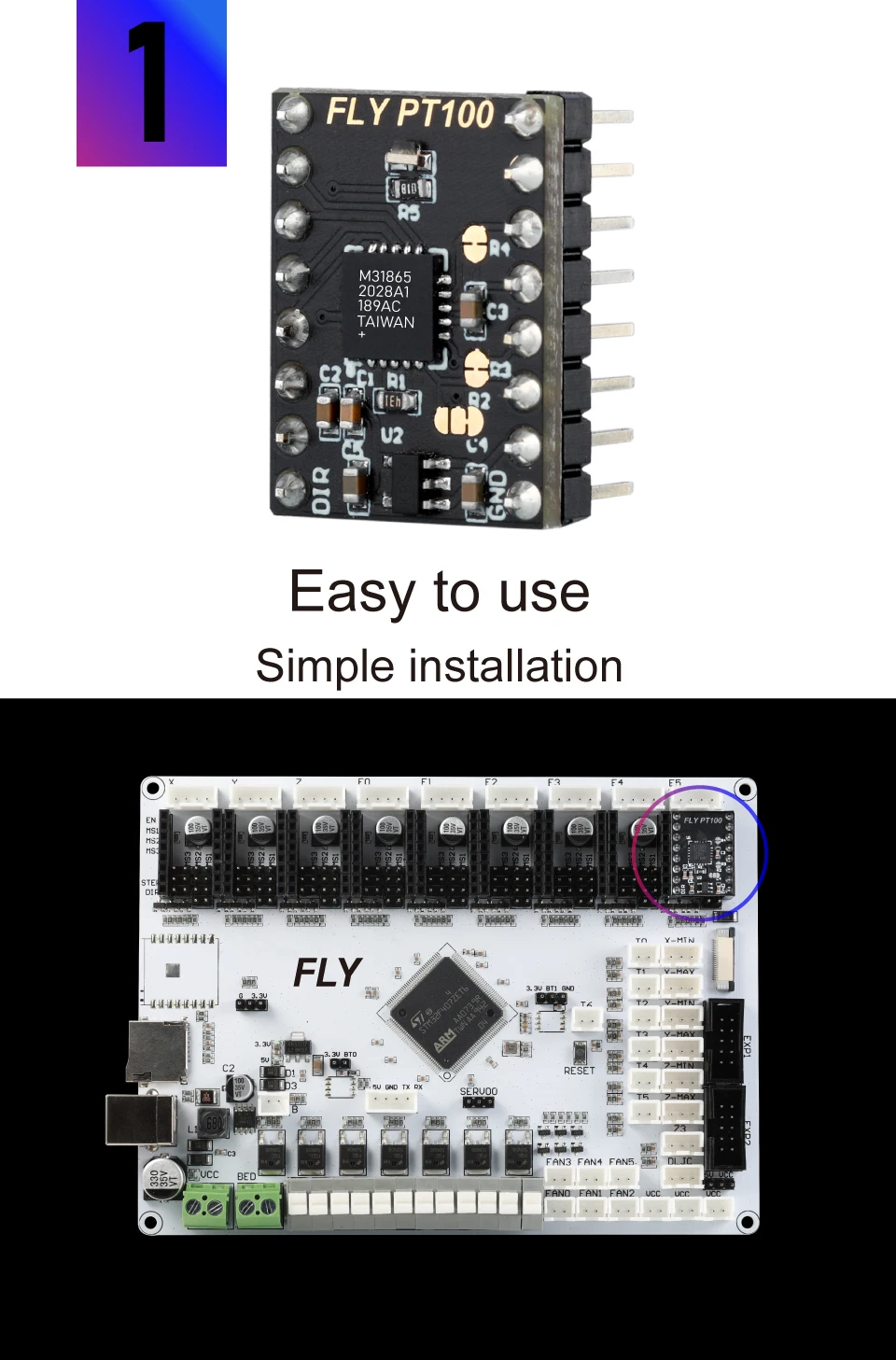

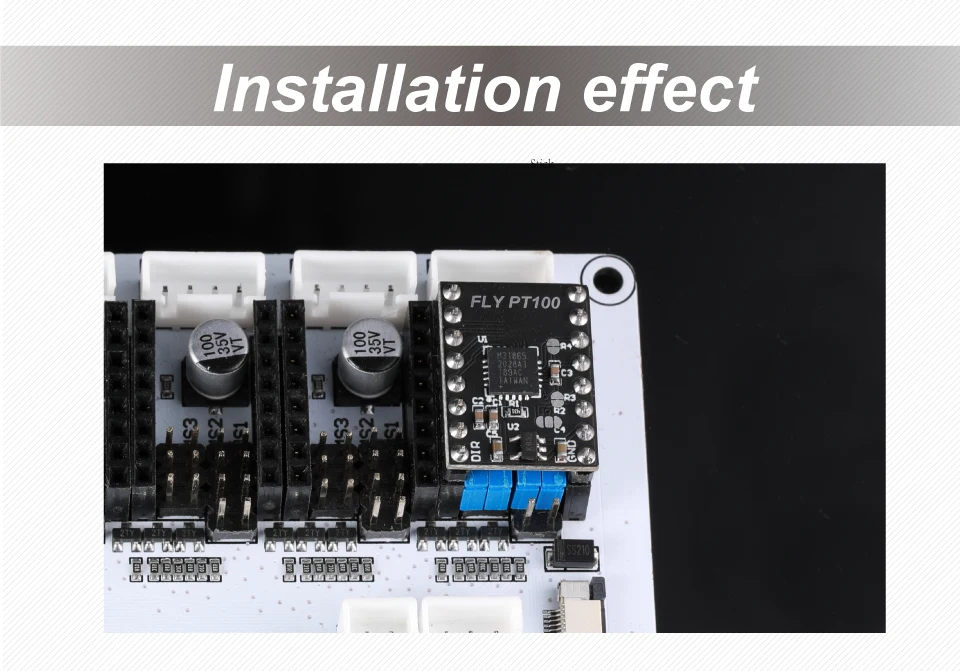

Во-первых, перемычка порта драйвера в режим SPI Выберите порт привода E5 в качестве примера Правильно вставьте модуль в порт драйвера:

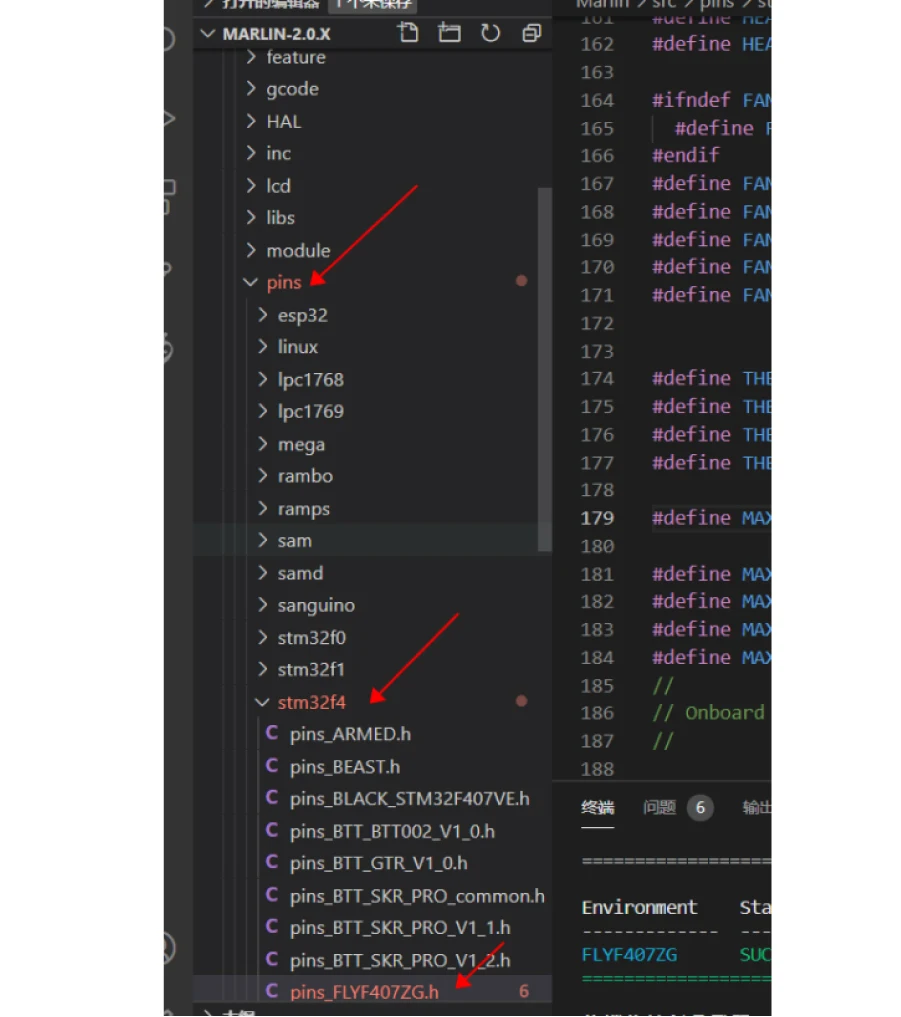

Откройте прошивку и найдите соответствующий пинг. H материнской платы

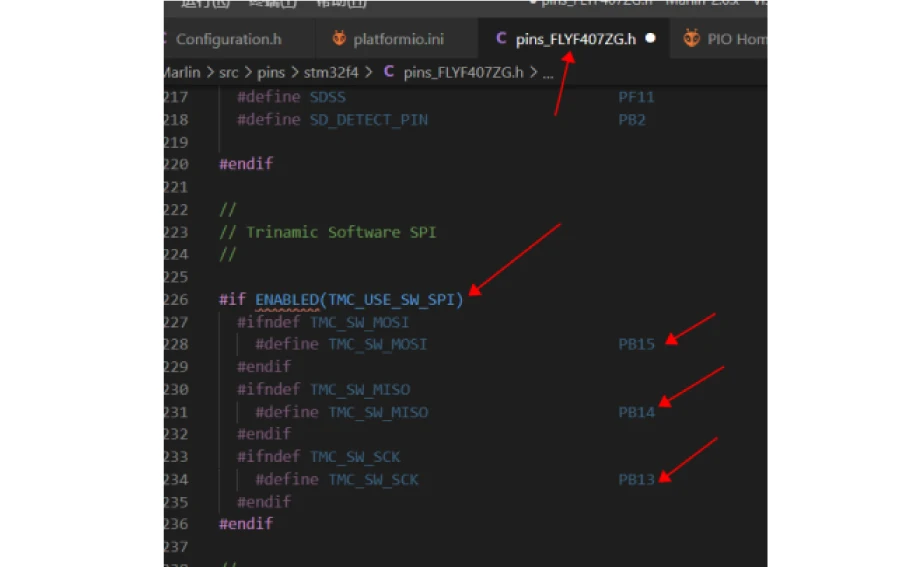

Найдите определение SPI mode pin, соответствующее двигателю

Как показано на рисунке, MoSi-pb15, MoSi-pb14, SCK-Pb13

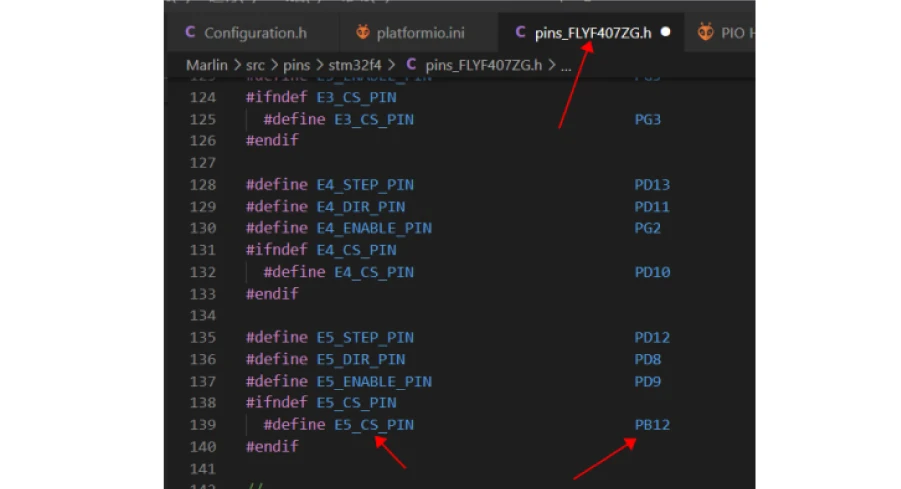

Найдите CS, соответствующий порту привода _ Pin, как показано на рис. E5

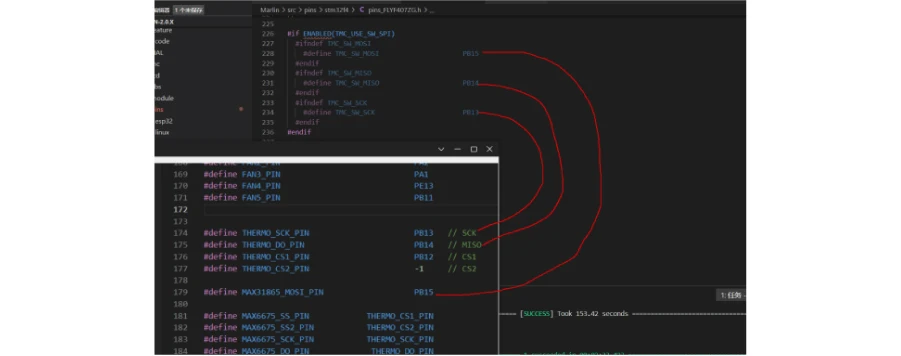

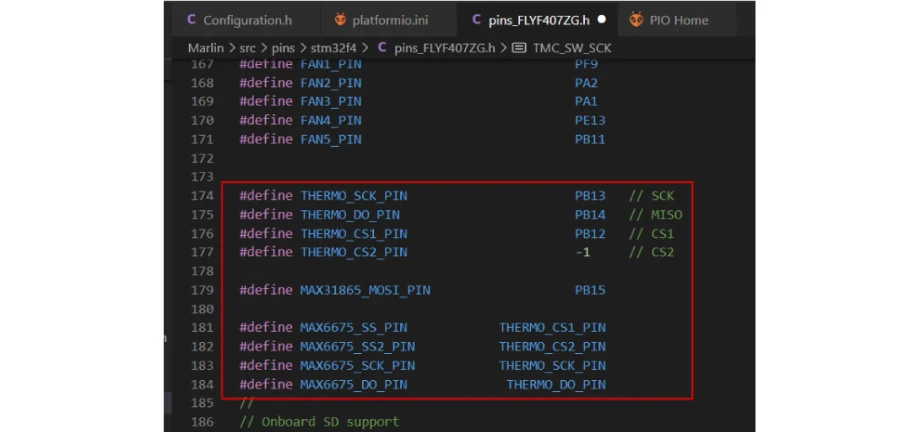

Затем мы определяем контакты связи модуля# Define THERMO _ SCK _ PIN PB13/SCK# Define THERMO _ DO _ PIN PB14/MISO# Define THERMO _ CS1 _ PIN PB12/CS1# Define THERMO _ CS2 _ PIN -1/CS2# Define MAX31865 _ MOSI _ PIN PB15# Define MAX6675 _ SS _ PIN THERMO _ CS1 _ PIN# Define MAX6675 _ SS2 _ PIN THERMO _ CS2 _ PIN# Define MAX6675 _ SCK _ PIN THERMO _ SCK _ PIN# Define MAX6675 _ DO _ PIN THERMO _ DO _ PIN

См. Схему поддержки материнской платы для других материнских плат

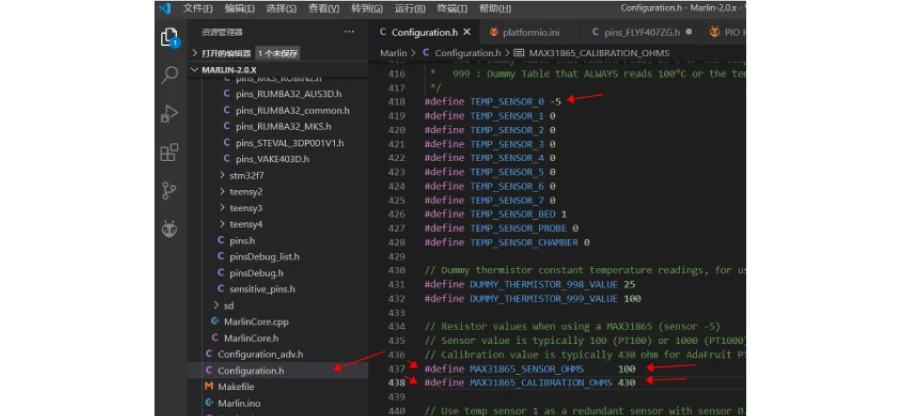

Затем измените первую модель термистора сопла на-5 и установите ее на PT100, а сопротивление выборки составляет 430:Как показано на рисунке ниже:

Если вам нужно 2 Pt100

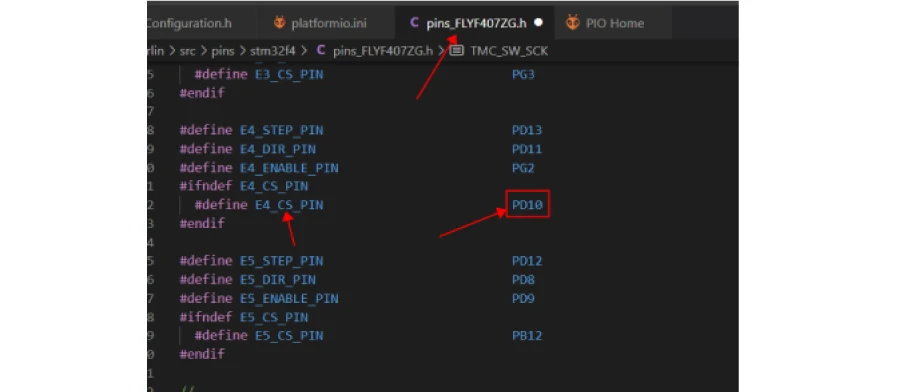

Например, подключите еще один к порту E4Пожалуйста, подключите перемычку для порта E4 в режим SPI (такой же, как E5)См. E4 CS _ Pin pin:

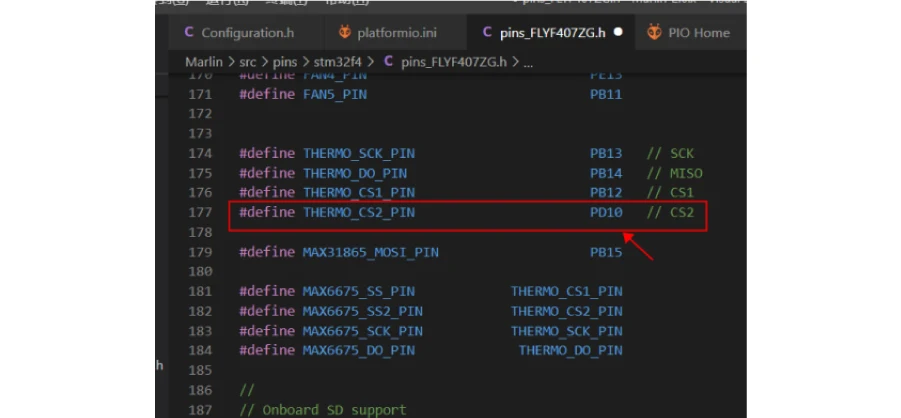

CS2: коммуникационный модуль расширения, штыревая панель модификации

Модификация термистора:

После завершения установки скомпилированная Прошивка может быть загружена на материнскую плату
