IP5328P зарядки Po двунаправленная Быстрая зарядка модуль переключения мобильного питания материнской платы 3,7 с повышением до 5V9V12VIP5328P Банк питания зарядное устройство двухсторонняя Быстрая зарядка модуль mobile power материнская плата 3,7 V постоянного тока до 5V9V12V boost
Информация о чипе IP5328P:Https://pan.baidu.com/s/1KvuNeZXwZ4KQT00Aslqz8g Принятие решения Yingjixin IP5328P для мобильных устройств, четырехслойная Золотая плата с погружением, оптимизированная схема и проводка, поддержка нескольких протоколов быстрой зарядки, двусторонняя Быстрая зарядка 18 Вт, В общей сложности 4 порта для зарядки могут быть поддержаны: 2 USB-A выходных порта, 1 USB-C интерфейс, 1 Micro USB интерфейс, 4 интерфейса поддерживают быструю зарядку, Из которых 2 USB-A порта поддерживают быструю зарядку QC3.0, FCP, AFC, MTK, SFCP, мощность до 18 Вт; Поддержка соглашения Apple, Samsung, BC1.2. Порт USB-C Поддерживает двустороннюю быструю зарядку USB PD и совместим с входом быстрой зарядки FCP, AFC, SFCP и выходом быстрой зарядки QC3.0, FCP, AFC, MTK, SFCP. MicroUSB поддерживает быстрый Вход зарядки FCP, AFC, SFCP.
Параметры модуля продукта:

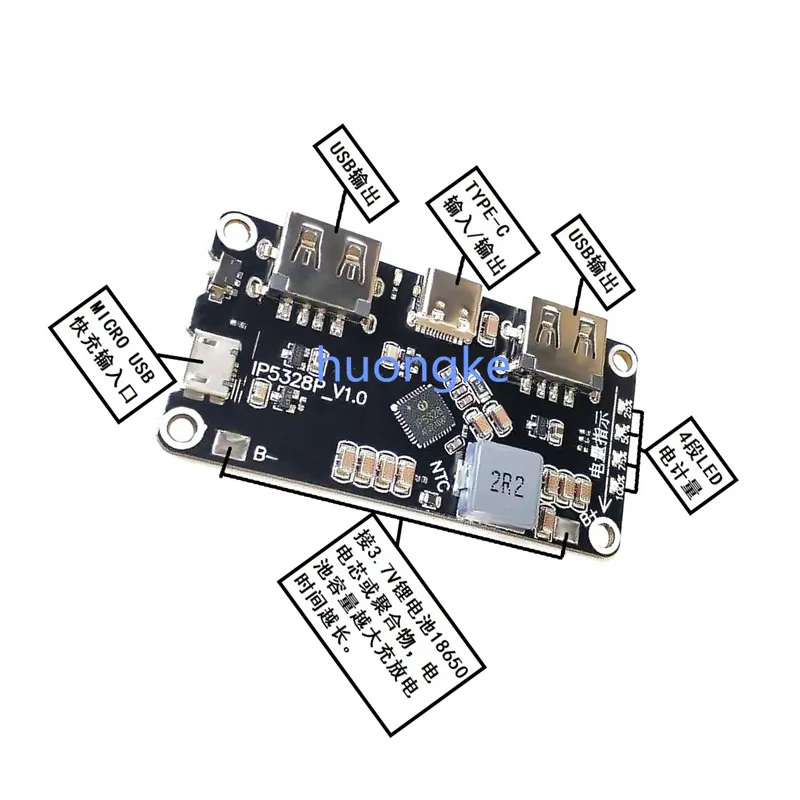

Размер: 65 мм * 32,5 мм ультра-тонкий четыре угла диаметр отверстия 3 мм
Выходной интерфейс: USBA + TYPE-C поддерживает быструю зарядку (см. Спецификацию протокола быстрой зарядки)
Входной интерфейс: MICRO + TYPE-C поддерживает быстрый зарядный вход (см. Спецификацию для протокола быстрой зарядки)
Батарея Тип: 3,7 V Батарея (агрегат или 18650 литиевая батарея Батарея) параллельно с отдельные ячейки, емкость не ограничена, чем больше емкость, тем больше раз заряда и разряда, для безопасности добавьте защитную панель к батарее. Основная плата имеет положительные и отрицательные полюсы, и батарея не имеет обратного подключения, сжечь материнскую плату на свой собственный риск!
Индикатор быстрой зарядки: входной и выходной высоковольтный индикатор быстрой зарядки
Эффективность преобразования: эффективность 95% (различное напряжение и энергоэффективность могут отличаться), подробнее см. В спецификации
Нажмите клавишу: длительность ключа больше 60 мс, но меньше 2 с, что является коротким нажатием. Короткое нажатие включит индикатор заряда батареи и увеличит выход. Длительное нажатие на 10 с может сбросить всю систему. Ключевые действия менее 30 мс не будут иметь никакого ответа.
Автоматическое обнаружение вставки на мобильный телефон:
IP5328P автоматически обнаруживает, что телефон подключен, немедленно просыпается из режима ожидания, включается boost 5V для зарядки телефона, устраняя необходимость в кнопочных работах, И поддерживает решение без кнопок.
Описание функции:Низкая Блокировка аккумулятора и активацияКогда IP5328P подключен к батарее впервые, независимо от того, какое напряжение батареи, чип находится в заблокированном состоянии, и самое низкое положение индикатора батареи будет мигать 4Подсказка снова; В режиме незарядки, если напряжение батареи слишком низкое, чтобы вызвать отключение низкой мощности, IP5328P также войдет в заблокированное состояние.В заблокированном состоянии, чтобы уменьшить статическое энергопотребление, IP5328P не имеет функции обнаружения вставки мобильный телефон, и он не может быть активирован нажатием кнопки. ЭтоКогда кнопка нажата, выход boost не может быть активирован, но наименьшее положение светильник батареи будет мигать 4 раза, чтобы указать.В заблокированном состоянии вы должны войти в состояние зарядки, чтобы активировать функцию чипа.ПерезарядкаIP5328P имеет систему управления зарядкой литиевой батареи постоянного тока и постоянного напряжения, которая поддерживает синхронную структуру переключателя. Может автоматически сочетаться с различными зарядными устройствамиХарактеристики давления.Когда напряжение батареи составляет менее 3 в, используется непрерывная зарядка на 250 мА; Когда напряжение батареи превышает 3 в, он входит в входной постоянный ток зарядки, И терминал батареи заряжается по максимумуЭлектрический ток 5.0A; Когда напряжение батареи близко к установленному напряжению батареи, он входит в постоянную зарядку напряжения; Когда зарядный ток аккумулятора составляет менее 300 мА иКогда напряжение ячейки близко к постоянному напряжению, зарядка прекращается. После завершения зарядки, в том случае, если напряжение батареи ниже, чем 4,1 V, перезапуск зарядки аккумулятора.IP5328P использует технологию коммутации зарядки с частотой переключения 500 кГц. При зарядке с обычным входом 5 в Максимальная входная мощность 10 Вт; Быстрая зарядкаПри зарядке Максимальная входная мощность составляет 18 Вт. Максимальный зарядный ток аккумулятора может достигать 5,0 А, а эффективность зарядки может достигать 94%, что может сократить время зарядки на 3/4.IP5328P автоматически регулирует зарядный ток для адаптации к адаптерам с различными нагрузками.IP5328P не поддерживает одновременную зарядку и разрядку. Выходной порт разряда будет закрыт в состоянии зарядки, чтобы предотвратить попадание высокого напряжения от повреждения заряженного устройства.BoostIP5328P интегрирует синхронную коммутационную конвертерную систему, которая поддерживает высокое напряжение на выходе, поддерживает 5 В ~ 12 В широкий диапазон напряжения, отрицательныйГрузоподъемность 5V-3.1A, 7V-2.4A, 9V-2.0A, 12V-1.5A. Частота переключения составляет 375 кГц. Встроенный мягкий стартФункция, предотвращающая функцию mal, вызванную чрезмерным напряжением при запуске, интегрированным выходным перетоком, коротким замыканием, перенапряжением, перегревом и другими функциями защиты s,Обеспечить стабильную и надежную работу системы.Выходной ток системы boost может автоматически регулироваться с помощью температуры, чтобы гарантировать, что температура IC ниже установленной температуры.
