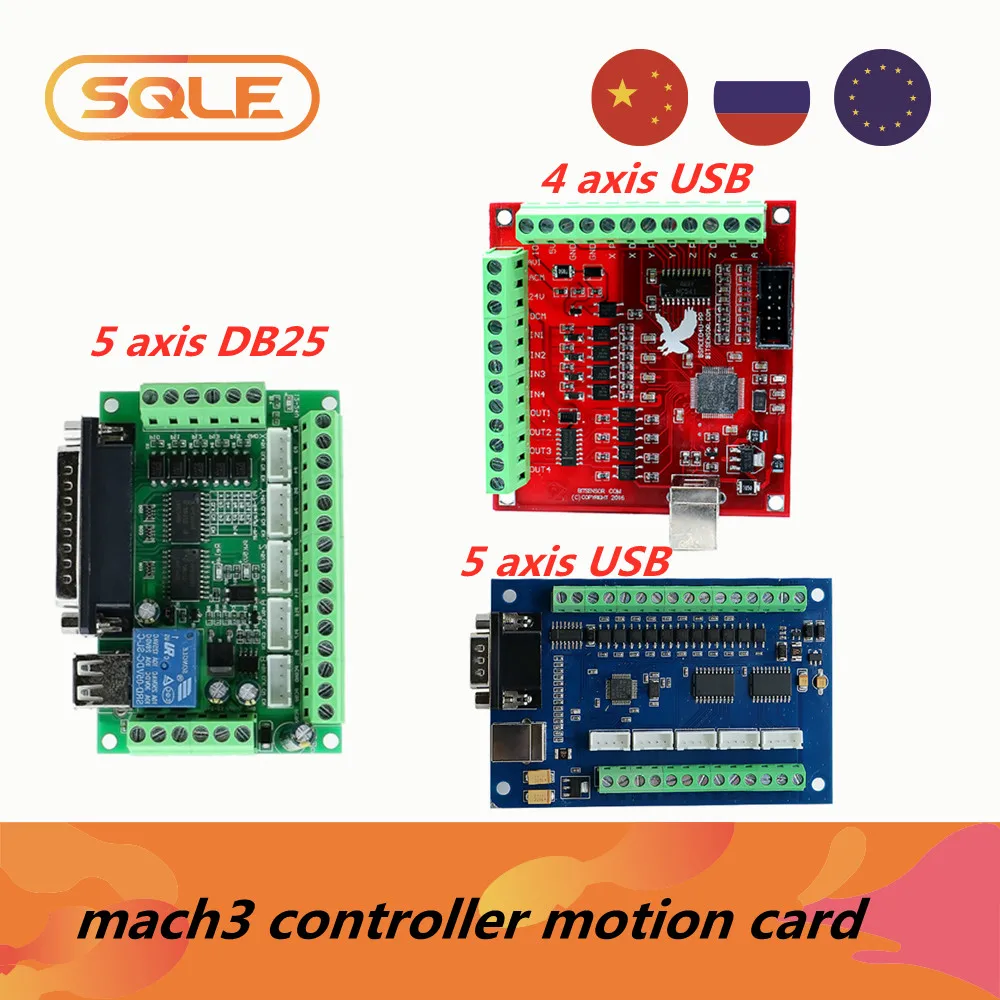

Контроллер с ЧПУ MACH3, 4-осевой5-осевой USB-контроллер DB25, плата драйвера для фрезерного станка, 100 кГц

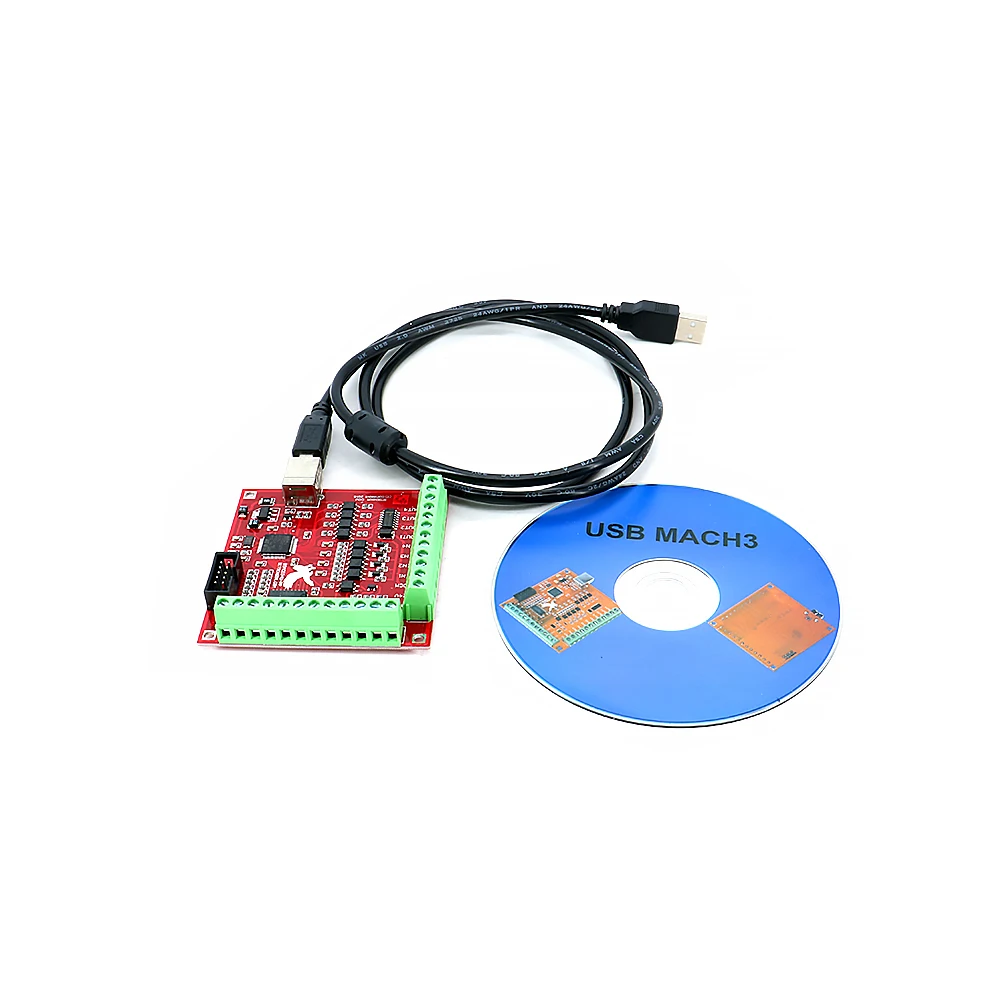

4-осевая плата контроллера USB mach3

Описание:1. Поддержка 4-осевого сцепления, можно подключить четыре привод шагового двигателя или сервопривода;2. Максимальная частота шагового импульса составляет 100 кГц, что подходит для сервопривода или шагового двигателя;3. Поддержка автоматического зонда4. Поддержка аварийного входа5. Поддержка концевого выключателя6. Поддержка подключения электронного маховика7. Необходимо использовать внешний источник питания постоянного тока 24 В для изоляции USB и внешнего порта, а также для повышения стабильности системы8. Есть выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для контроля скорости двигателя шпинделя.9. 4 входа общего назначения, вы можете подключить концевой выключатель, переключатель estop, переключатель зонда, назад к нулю и другое устройство10. 4 универсального изолированного выходного интерфейса реле, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и обратным вращением, насосами и другим устройством11. 1 Индикатор состояния, индикация состояния подключения на платеРазмер: 8x7,7 см/3,15x3,03 дюймаКоличество: 1 комплектПримечание:Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать ставкуИз-за различий между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!Посылка1 x 4-осевая USB плата контроллера CNC1 x USB-кабель1 CD-диск

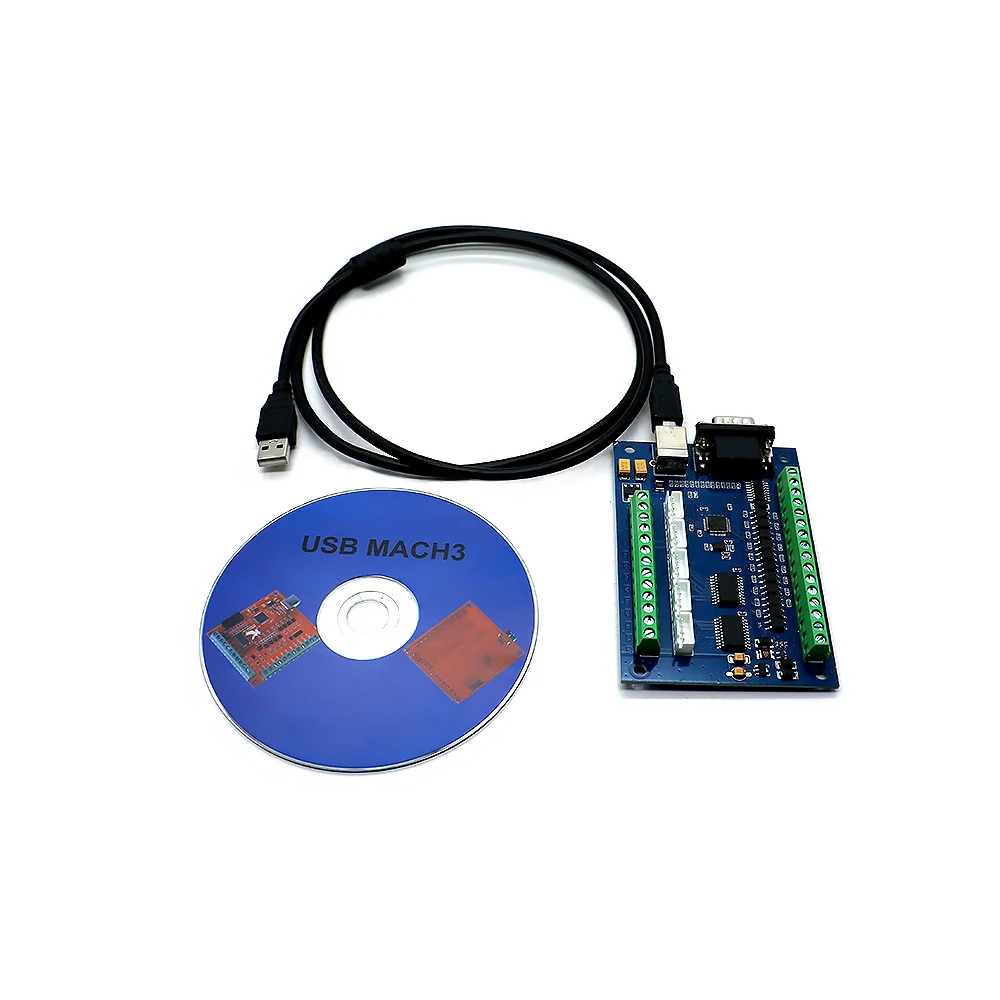

5-осевая плата контроллера USB mach3

1. Поддержка 5-осевого сцепления, можно подключить четыре привод шагового двигателя или сервопривода;2. Максимальная частота шагового импульса составляет 100 кГц, что подходит для сервопривода или шагового двигателя;3. 4 изоляционных входа для оптопары общего назначения: можно подключить концевой выключатель, аварийный выключатель, автоинструмент zero, домашний выключатель и т. Д. 4. Поддержка подключения электронного маховика;5. Имеет выходной сигнал 0-10 В, вы можете использовать программное обеспечение mach3 для контроля скорости двигателя шпинделя.6. 4 общего назначения изолированный релейный выходной интерфейс, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и обратным вращением, насосами или другим устройством;7. 1 индикатор состояния, указывает состояние подключения на плате.Посылка1 x 5-осевая USB плата контроллера CNC1 x USB-кабель1 CD-диск

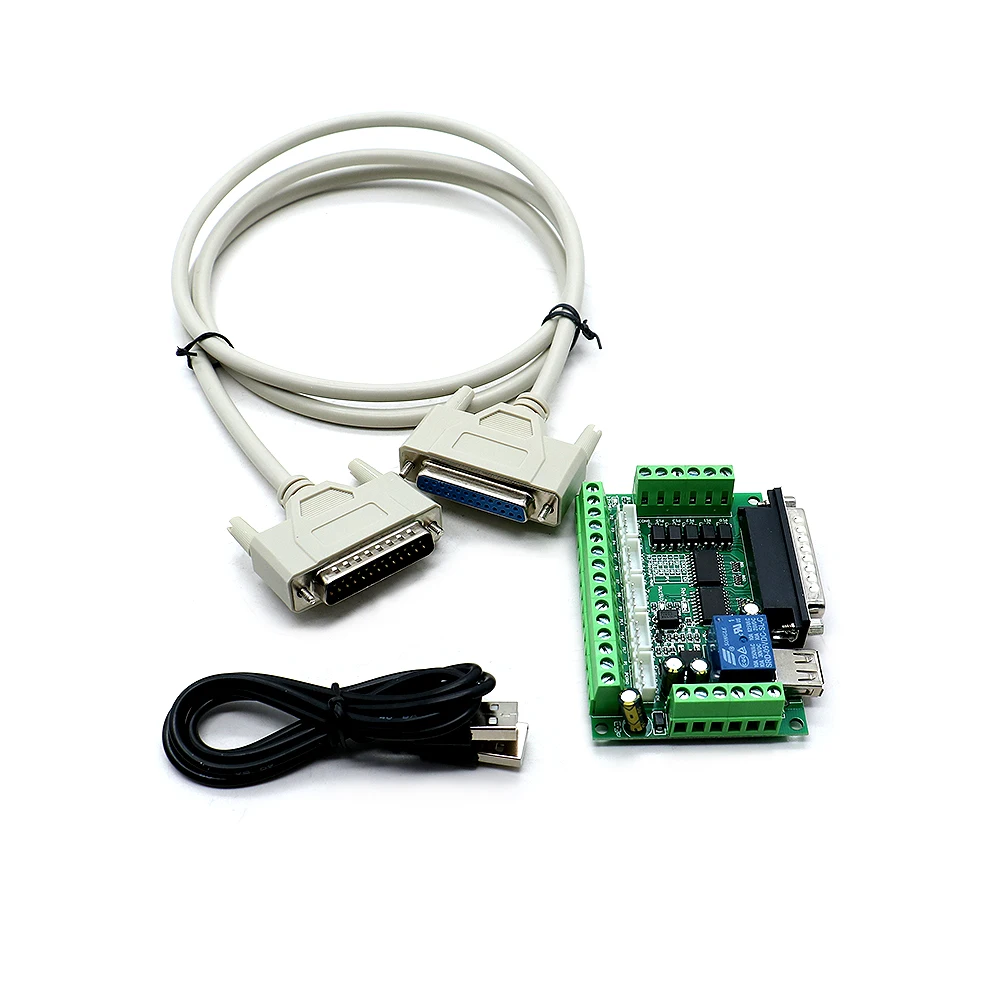

5-осевая плата контроллера DB25 mach3

Особенности:1. Полная поддержка MACH3 и другого компьютерного программного обеспечения, поддерживающего управление параллельным портом.2. Источник питания USB и периферийный источник питания разделены для обеспечения компьютерной безопасности.3. Внешний широкий вход напряжения, 12-24 В и функция антиреверсивного подключения.4. Все входные сигналы изолированы оптическим волокном, которое может быть подключено к аварийной остановке, настройке инструмента, ограничению и т. д. для обеспечения безопасности компьютера.5. Один выходной порт реле может управлять шпиндельным переключателем. Выход P17.6. Аналоговый выход напряжения 0-10 В, изолированный оптосоединителем, может управлять инвертором с помощью соответствующего аналогового интерфейса и скоростью вращения шпинделя. Выход P1.7. Откройте все 17 портов, можно подключить к водителю с помощью оптопары, может управлять 5-осевым шаговым двигателем.8. P1 используется в качестве ШИМ-выхода, который может управлять регулятором шпинделя с помощью входа оптопары.9, может быть подключен к общему отрицательному или общему водителю, входной уровень-5 в драйвер.10. Распечатайте все названия портов одновременно.ПосылкаПлата контроллера ЧПУ DB25 1x5 axis1 x USB-кабельКабель DB25-1 шт.
