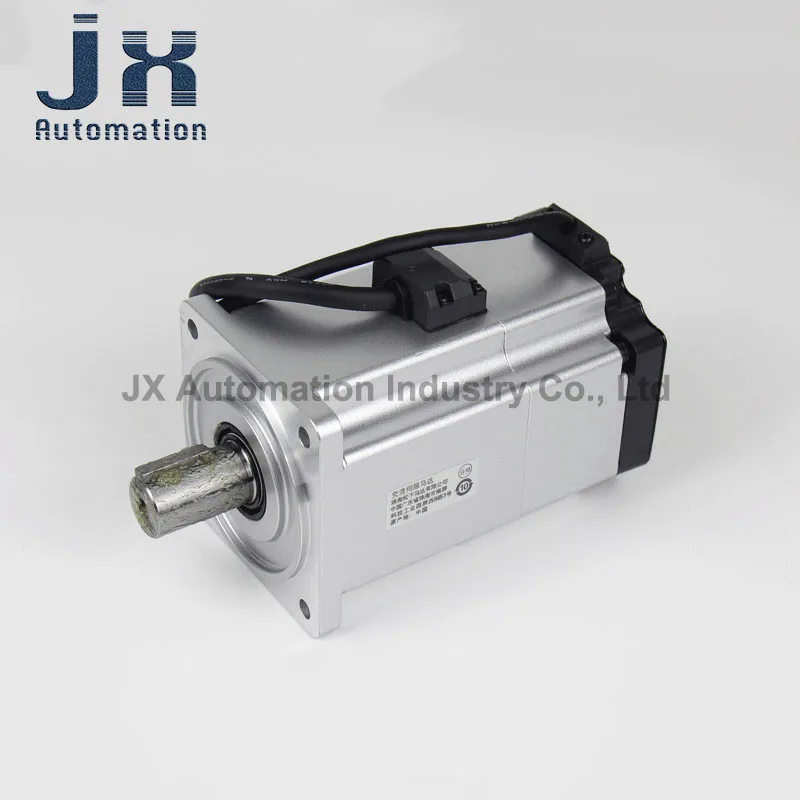

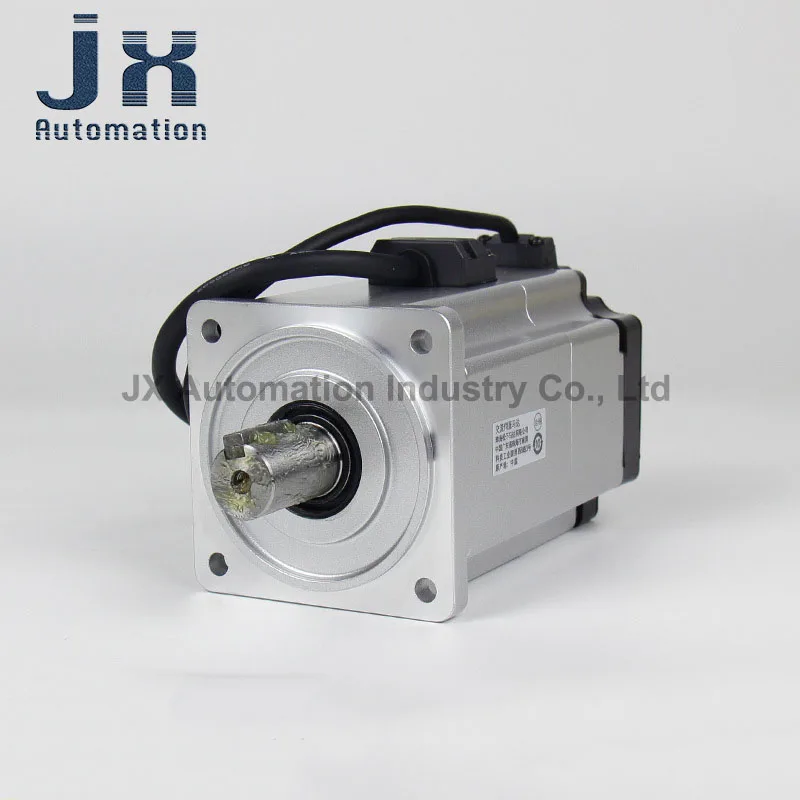

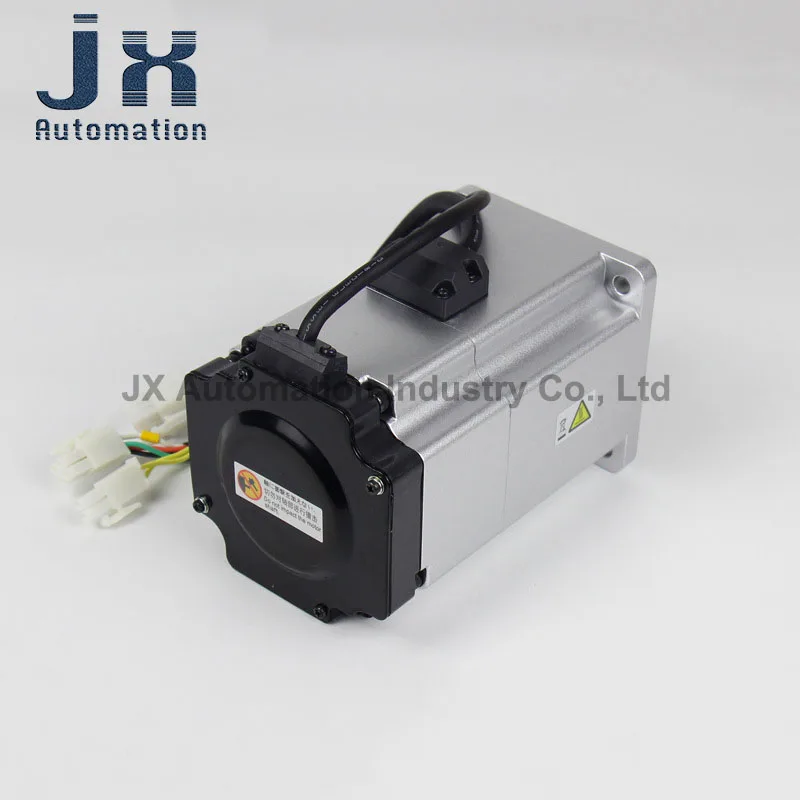

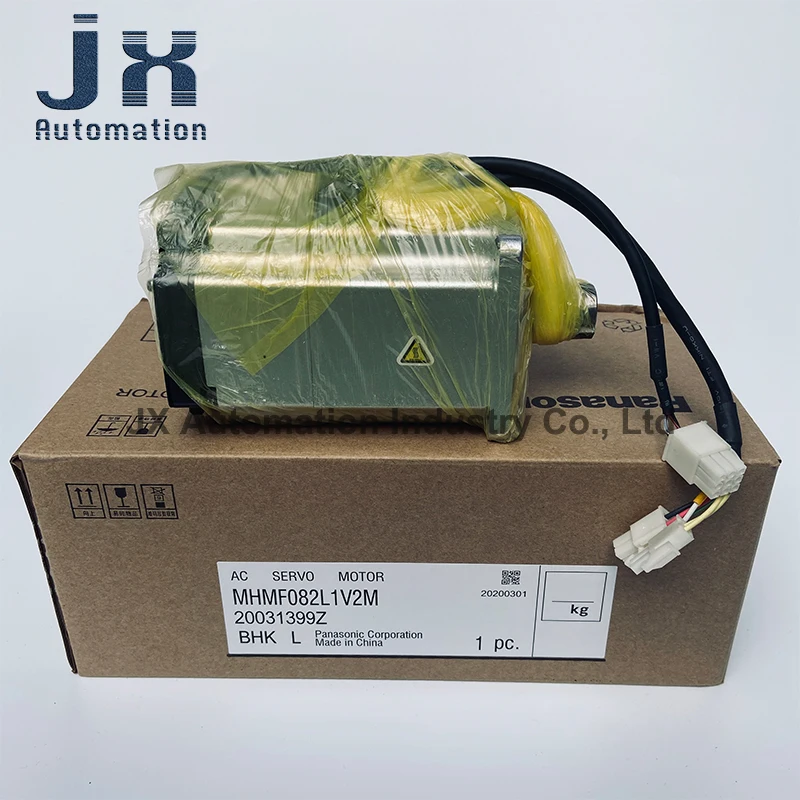

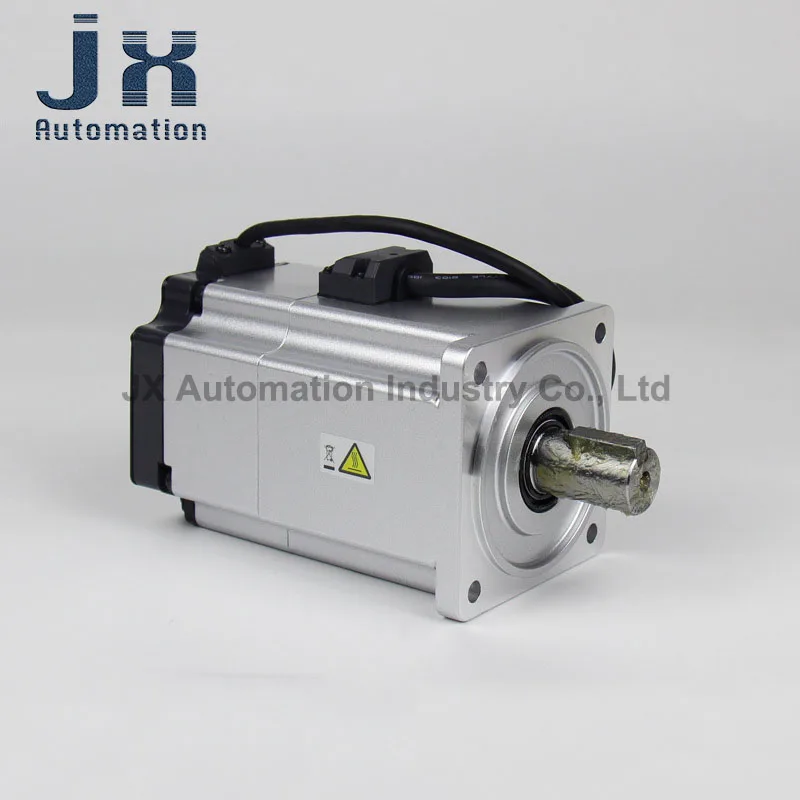

Серводвигатель Panasonic серии A6, MHMF082L1V2M, 3000 обмин, 750 Вт, В переменного тока

Товар

Технические характеристики

Номер детали

MHMF082L1V2M

Подробная информация

Высокая инерция, тип провода свинца

Фамилия

MINAS A6

Серия

Серия MHMF

Тип

Высокая инерция

Товар специального заказа

Товар специального заказа

Предостережения для специального заказа продукта

Пожалуйста, избегайте двигателя или оборудования, содержащего двигатель, который будет распределен в Японию или другие регионы через Японию.

Класс защиты

IP65

О корпусе

За исключением вращающейся части выходного вала и конца свинцового провода.

Условия окружающей среды

Для получения более подробной информации, пожалуйста, обратитесь к инструкции по эксплуатации.

Размер фланца sq.

80 мм кв.

Размер фланца sq. (единица измерения: мм)

80

Конфигурация свинцового двигателя

Свинцовый провод

Соединитель кодировщика двигателя

Свинцовый провод

Мощность источника питания (кВА)

1,8

Характеристики напряжения

200 в

Номинальная выходная мощность

750 Вт

Номинальный ток (A (rms)

3,8

Удерживающий тормоз

С

Масса (кг)

3,0

Сальник

С

Вал

Ключ, центральный кран

Номинальный крутящий момент (N ⋅ m)

2,39

Непрерывный крутящий момент (N ⋅ m)

2,86

Мгновенный Макс. Пиковый крутящий момент (N ⋅ m)

8,36

Макс. Ток (A (o-p)

18,8

Частота регенеративного тормоза (раз/мин)

Без опции: без ограниченийС опцией: без ограниченийВариант (внешний регенеративный резистор) Номер детали: DV0P4283

О регенеративной частоте тормоза

Пожалуйста, обратитесь к деталям [описание спецификации двигателя], Примечание: 1 и 2.

Номинальная скорость вращения (об/мин)

3000

Номинальная максимальная скорость вращения (r/min)

6000

Момент инерции ротора (x10-4 кг m² м²)

1,66

Рекомендуемый момент коэффициента инерции нагрузки и ротора

20 раз или меньше

О рекомендуемом моменте инерции соотношения нагрузки и ротора

Пожалуйста, обратитесь к деталям [описание спецификации двигателя], Примечание: 3.

Роторный кодировщик: Технические характеристики

23-бит/инкрементный системы

Уведомление

При использовании роторного кодировщика в качестве инкрементной системы (Не используйте многоповоротные данные), Не подключайте Аккумулятор для абсолютного кодировщика.

Поворотный кодировщик: разрешение

8388608

Товар

Технические характеристики

Статический фрикционный крутящий момент (N ⋅ m)

3,8 или более

Время работы (мс)

70 или менее

Время выпуска (мс)

20 или менее

Захватывающий ток (DC) (A)

0,42

Выходное напряжение (DC) (V)

1 или более

Захватывающее напряжение (DC) (V)

24 ± 2,4

О спецификациях тормозов

Этот тормоз будет выпущен, когда он будет заряжен.Не используйте это для торможения двигателя в движении.Пожалуйста, обратитесь к деталям [описание спецификации двигателя], «Спецификация s встроенного удерживающего тормоза» и «примечания на [спецификации двигателя] странице, Примечание: 4.

Товар

Технические характеристики

Во время сборки: радиальная нагрузка P-direction (N)

686

Во время сборки: нагрузка тяги A-direction (N)

294

Во время сборки: нагрузка B-direction (N)

392

Во время работы: радиальная нагрузка P-direction (N)

392

Во время работы: нагрузка тяги A, B-direction (N)

147

О допустимой нагрузке

Для получения подробной информации см. [описание спецификации двигателя] «допустимая нагрузка на выходной вал».
