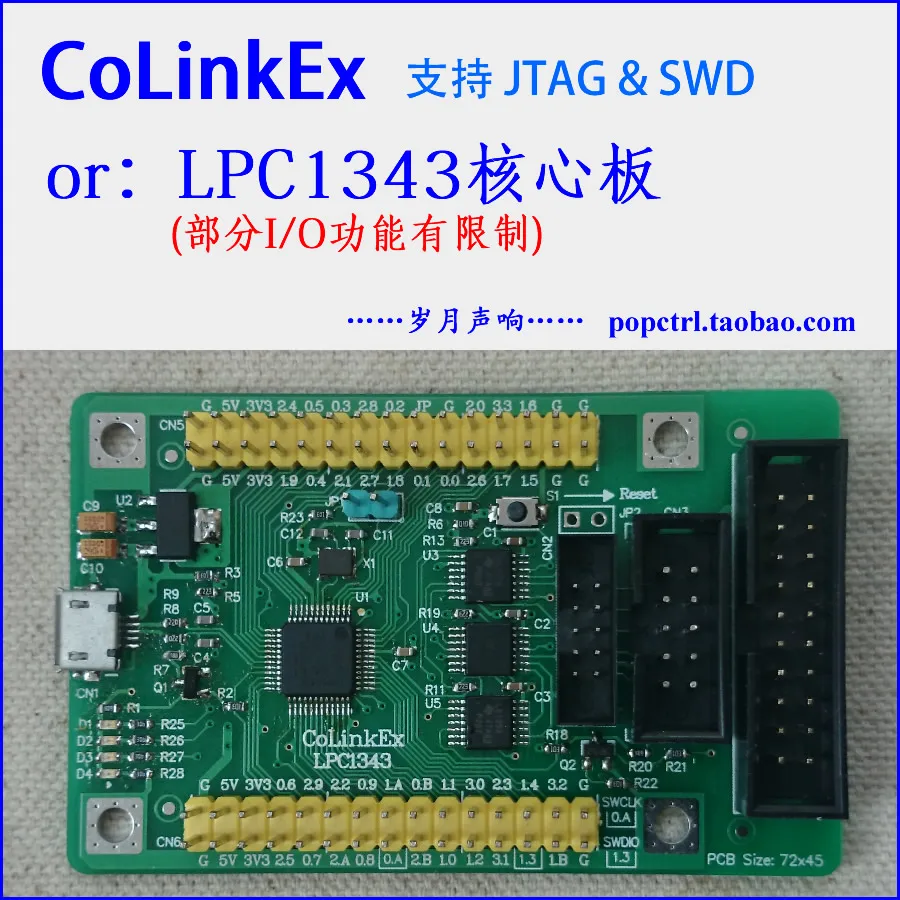

CoLinkEx, или: LPC1343 основная плата
LPC1343FBD48: Cortex-M3, 72 МГц, 32кб Flash, 8КБ SRAM, LQFP48. Для получения подробной информации, пожалуйста, обратитесь к Руководству по данным NXP.
【Краткое введение 】Для использования CoLinkEx, пожалуйста, обратитесь к ссылке: www.coocox.org/wiki/coocox/CoLinkEx/CoLinkEx- Используйте r-Guide.CoLinkEx в настоящее время поддерживает CoIDE и Keil compilers, но не поддерживает IAR для ARM compilers.Для моделей MCU, поддерживаемых CoLinkEx, пожалуйста, обратитесь к ссылке: abced@alibaba.com
Вы можете скачать соответствующие материалы по адресу abcde@alibaba.com CoLinkEx Hex & Bin Файл:
Используйте программное обеспечение Flash Magic для записи шестигранных файлов во внутреннюю вспышку LPC1343 через ISP. Поэтому, когда плата больше не используется в качестве основной платы LPC1343, вы можете использовать этот метод, чтобы переключиться назад на CoLinkEx. [Примечание: для программирования ISP требуется модуль последовательного порта. 】
Бортовой чип SN74LVC125A техническое описание;Бортовой чип SN74LVC126A техническое описание.
CoIDE-1.7.8 компилировать программное обеспечение, рекомендуется загрузить его с официального сайта CooCox.CoIDE-1.7.8 цепочке инструментов, рекомендуется загрузить ее с официального сайта CooCox.Набор разработки программного обеспечения LPC1343 BSP рекомендуется загрузить с официального сайта NXP.

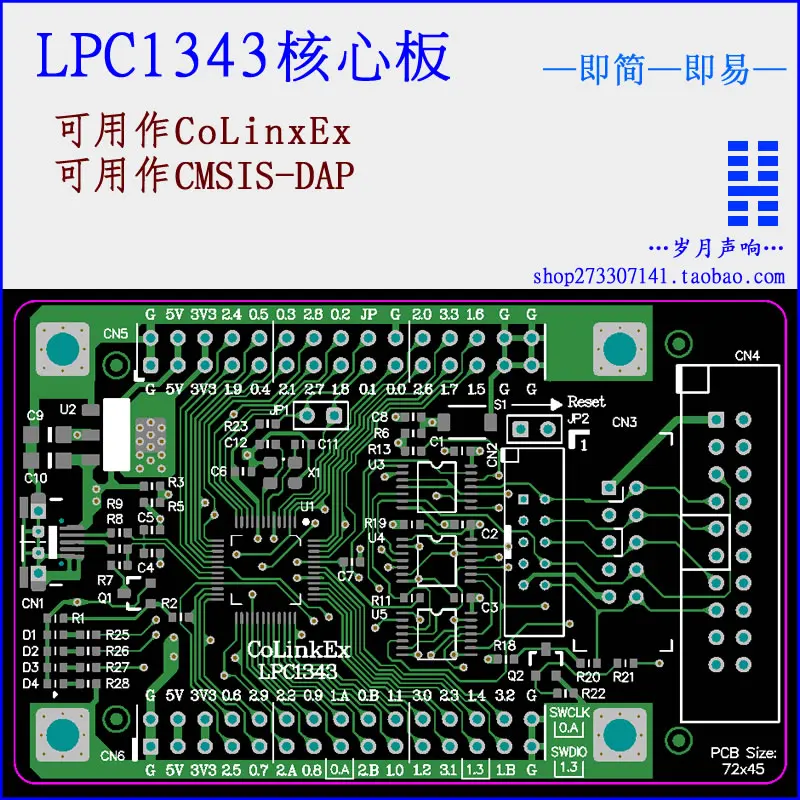

Контакты LPC1343 выводятся через два двухрядных контакта, что удобно для подключения периферийных модулей к кабелям DuPont.Двойной ряд пальцев (интервал 2,54 мм, 2 × 15 pin) с маркировкой CN5, CN6.Доступ к источнику питания можно получить через разъем Micro-USB (Используйте кабель для передачи данных для мобильного телефона, который обычно используется сейчас), обозначенный CN1. Он также может быть подключен через штыревые заголовки, такие как CN5-3 и 4, CN6-3 и 4 контакта, пожалуйста, обратитесь к схематической схеме для получения подробной информации.Интерфейс SWD используется для отладки и разработки или прямого программирования через ISP. [Примечание: для программирования ISP требуется модуль последовательного порта. 】
Размер печатной платы: 72 мм × 45 мм
Примечание: для программного обеспечения, указанного выше, для их установки и использования, пользователям предлагается искать соответствующие материалы для понимания и обучения.
Примечание: Все материалы находятся в ссылке, приведенной выше, пожалуйста, загрузите, Организуйте и узнайте самостоятельно.
