Последнее обновление: 25.05.2022

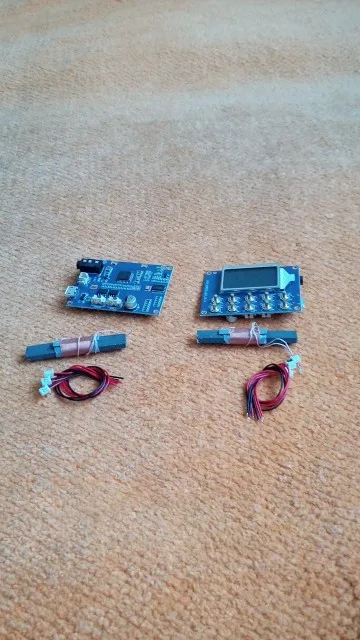

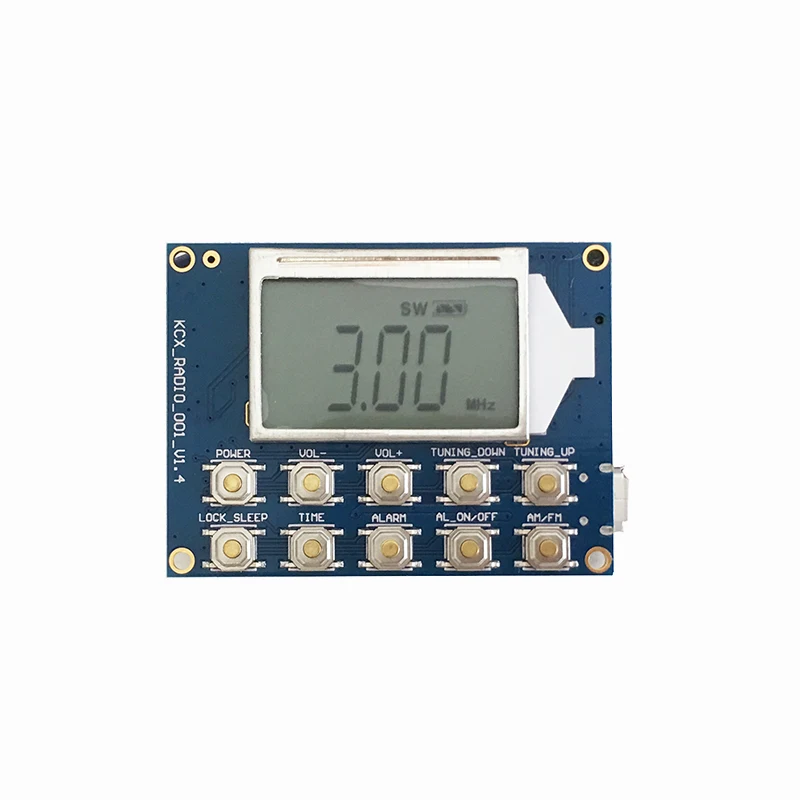

Тип 1: модуль
Тип 2: модуль + динамик
Тип 3: модуль + динамик + антенна
Радио используется для приема сигналов с радиостанций, различные среды прослушивания имеют различные эффекты приема. Для некоторых зон, близких к большим станциям или зданиям, из-за помех сигнала или экранирования, И т. Д., когда вы слушаете радиоволну, будет шум или все это, эту ситуацию невозможно устранить! Во время прослушивания рекомендуется регулировать направление антенны как можно дальше от бытовой техники и максимально близко к двери и окну!
Почему радио не может использовать зарядное устройство мобильный телефон, мобильный блок питания и блок питания USB компьютера?
1: источник питания от мобильный телефон зарядных устройств, блоков питания и USB-портов компьютера выводится после переключения преобразования, корректировки и фильтрации. После переключения преобразования источник питания будет производить довольно много высокочастотных гармонических помех, И высокочастотные гармоники проходят через множество способов наложенная на Радио Передача мешает приёму нужного нам радиосигнала, И радио не может принимать радио или принимаемые радио помехи шумят.
2: модуль разработан в соответствии со стандартом подключения литиевой батареи 3,7 в/1000 мАч. В качестве интерфейса зарядки используется USB-интерфейс. Вход питания от интерфейса USB должен пройти через чип управления зарядкой к модулю для подключения к внешнему литиевому аккумулятору. В то же время аккумулятор также он взял на себя функцию стабилизации напряжения. Поэтому при обычном использовании для питания модуля необходимо подключить литиевую батарею 3,7 в! Если аккумулятор не подключен к USB-интерфейсу для ввода 5 В для питания модуля, будет отклонено отображение значка зарядки, что вызвано нестабильным напряжением чипа, И т. д.
Если функция AL включена, когда в реальном времени и время AL одновременно работают, функция воспроизведения радио автоматически включается, И функция воспроизведения автоматически отключается через 30 минут прослушивания. Эта функция AL может только слушать и не может управлять кнопками. После использования устройство выйдет из этой функции.
Существует три способа запуска воспроизведения радио. Поскольку AL активируется через регулярные интервалы, функция радио не может управляться клавишами, поэтому представлены только два других способа запуска функции радио.
О преимуществах и недостатках FM/MW/SW:
FM (частотная модуляция вещания): (радиосигнал: амплитуда неизменна, а частота регулируется) характеристики прослушивания FM вещания низкие помехи, чистый звук, можно принимать стерео (двухканальные) программы, а аудиодиапазон широкий; Недостатки: Поскольку Частотный диапазон FM в основном передается по прямой линии и отражается наземными объектами, сигнал, передаваемый радиостанцией, имеет короткое расстояние распространения и небольшую площадь покрытия. Как правило, слушать можно только местные станции.
SW (Коротковолновая): Распространение коротковолновой в основном осуществляется небесными волнами. Его можно передавать на большое расстояние с помощью небесных волн с небольшой мощностью. Коротковолновая характеризуется нестабильным дрейфом сигнала, большим шумом, однотонной, а качество звука плохое. Преимущество в том, что расстояние передачи большое, а также можно услышать международные трансляционные программы.
МВт (средняя волна): может передаваться через небо и наземные волны. Но тяньбо очень нестабилен. В процессе распространения волн неба такие факторы, как затухание пути, задержка времени, атмосферный шум, многопутный эффект, ионосферическое выцветание и т. д., будут вызывать ослабление и искажение сигнала, И влияют на эффект общения. Его характеристики шумные, сильная направленность, слабая анти-помехоустойчивость, качество звука приемлемо, а преимущество в том, что он может принимать дальние беспроводные трансляции в моно. Из-за влияния ионосферы в течение дня в основном нет никакого сигнала.
Технический индекс:
1. Частотный диапазон
Частотная Модуляция (FM): 87-108 МГц
Средняя волна (мВт): 522-1620 кГц
Коротковолновая (SW): 4,75-21,85 МГц
2. Чувствительность ограничения шума
Частотная Модуляция (FM): 30 дБ ≤ 8 ДБУ
AM (мВт): 26 дБ ≤ 60 ДБУ
Амплитудно-модуляционная Коротковолновая (SW): 26 дБ ≤ 32 дБ
3. Частотная Модуляция (FM) Стерео разделение: 98 МГц ≥ 20 дБ
4. Отношение сигнал-шум
Частотная Модуляция (FM): 98 МГц ≥ 50 дБ
Средняя волна (мВт): 1000 кГц ≥ 40 дБ
5. Максимальная выходная мощность
Наушники: ≥ 100 мВт * 2
Динамик: 2 Вт * 2
6. Мгновенный Максимальный рабочий ток: ≤ 500 мА
7. Максимальное искажение на выходе: ≤ 10%
8. Ток покоя в режиме ожидания в тактовом режиме: ≤ 60 мкА
9. Источник питания: литиевая батарея 3,7 в/1000 мАч
10. Размер PCBA: 52x39x10мм
11. Вес: 14 г
Описание функций радиоприемника

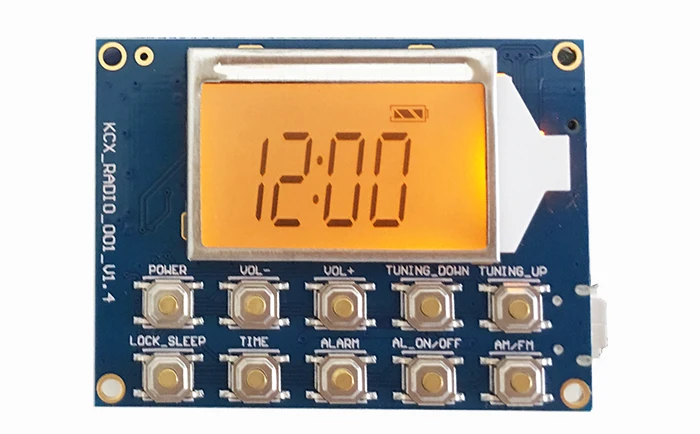

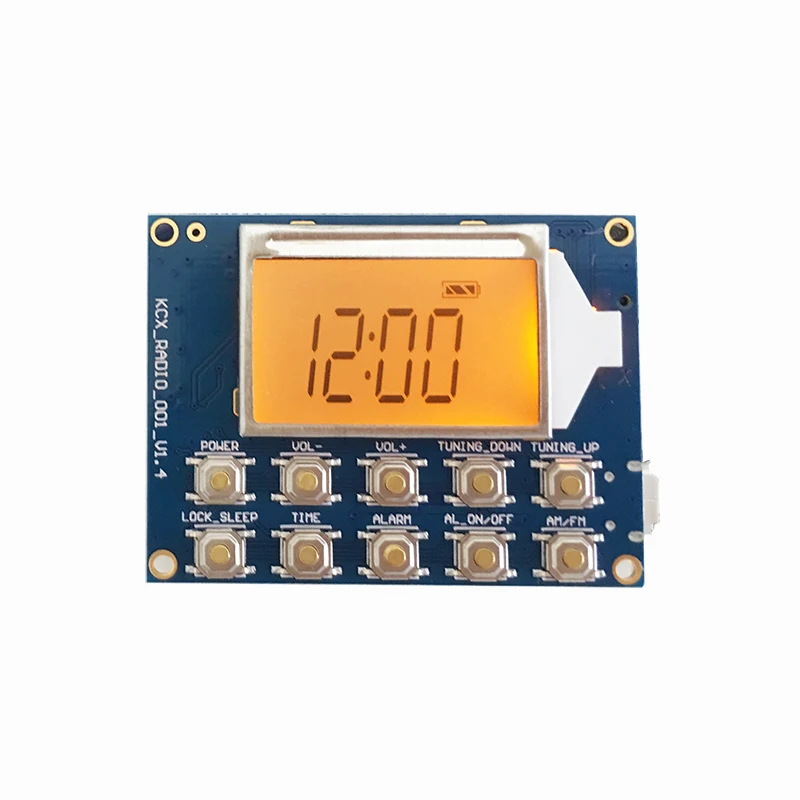

1: вид спереди (желтая тыловая подсветка, режим часов)

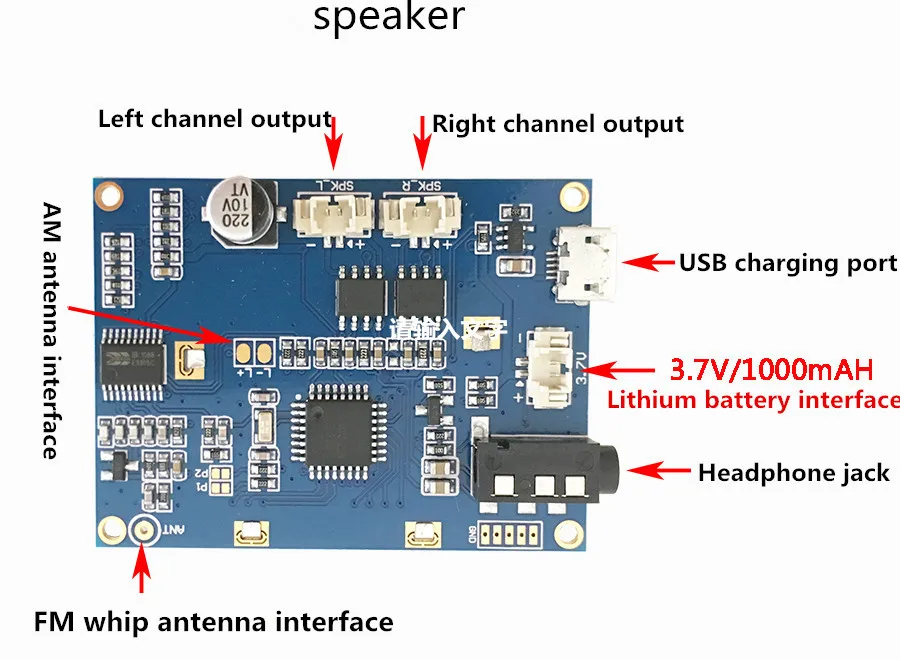

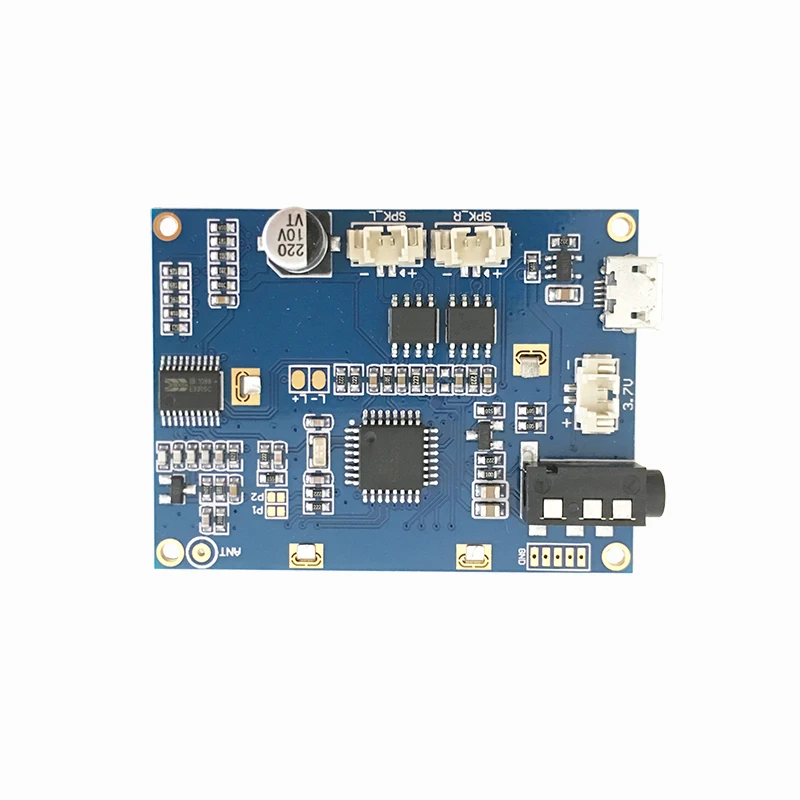

2: Функциональное описание разъема проводки на задней панели

3: функциональные и эксплуатационные инструкции
<1>, выключатель питания (питание)
Нажмите кнопку "POWER", рисунок "ON" будет отображаться на экране в течение 2 секунд и затем будет отображаться радиочастотный и частотный блок, А вы можете получать любимые радиопрограммы, настраивая другие кнопки. При повторном нажатии этой кнопки шаблон «OFF» будет отображаться на экране в течение 2 секунд, и радио будет выключено и он вернется в режим ожидания часов.
<2>, регулировка громкости (Громкость +/громкость-)
В режиме воспроизведения радио Коротко нажмите кнопку VOL +, чтобы один раз увеличить громкость, нажмите и удерживайте клавишу VOL-для непрерывного увеличения, коротко нажмите кнопку громкости, чтобы уменьшить громкость один раз, нажмите и удерживайте, чтобы уменьшить громкость непрерывно, и регулируемый диапазон громкости 00-31.
<3>, поисковая станция увеличения/уменьшения частоты (Настройка вверх/вниз)
В любом диапазоне в режиме прослушивания нажмите частоту "вверх" для увеличения кнопки поиска и частоты "вниз" для уменьшения кнопки поиска для изменения текущей радиочастоты. Каждое короткое нажатие представляет собой один радиочастотный шаговый блок. Если вы нажимаете и удерживаете кнопку более 1 секунды, прежде чем отпустить, это будет Режим непрерывного шага поиска, радиочастота будет быстро увеличиваться или уменьшаться, до тех пор, пока не будет найдена частота радиопрограммы, она автоматически остановится и воспроизведет звук, Если вам нужно изменить его снова для радиопрограмм, вы можете повторить вышеуказанные операции.
<4>, переключатель сна (LOCK_SLEEP)
Одно нажатие кнопки "LOCK_SLEEP" в первый раз, на экране мигает время отключения сна и значок "sleep". Цифра "90" означает, что она автоматически отключится через 90 минут прослушивания, а "значок сна" означает, что радио находится в состоянии таймера сна. Когда таймер сна "номер времени" на дисплее мигает, можно многократно нажимать кнопку "переключатель сна", время сна можно выбрать из: «90-60-45-30-15-10-ВЫКЛ» минут, при выборе «Выкл», чтобы отменить функцию таймера сна. Во время программы прослушивания таймера сна при нажатии на кнопку "POWER" можно заранее отключить функцию радио и автоматически вернуться в режим ожидания часов.
В режиме радио одним нажатием на кнопку один раз вы можете запросить оставшееся время таймера сна, если нажать его еще раз, можно изменить параметры таймера сна!
Примечание: Нажмите и удерживайте кнопку «LOCK_SLEEP» более 2 секунд. Эта кнопка является функцией "блокировки клавиш". Символ "lock" отображается на экране, а затем отпускает. В этот момент мигает символ "lock", указывающий на то, что все ключевые функции заблокированы (на клавишу нельзя нажать) эффект). Если вам нужно разблокировать, вам нужно нажать и удерживать кнопку "LOCK_SLEEP" более 2 секунд, пока не исчезнет символ "lock" на экране, прежде чем отпустить, блокировка разблокирована, другие ключевые функции возвращаются к нормальному использованию.
<5>, настройка часов (время)
(1). Нажмите и удерживайте кнопку "время" 2 секунды, на экране отображается мигание "12/24" и вы можете выбрать формат 12/24 часа, первый раз батарея установлена, отображение времени начинается в 12:00 утра. Настройки часов должны быть установлены под интерфейсом отображения часов. Кнопка настройки часов и кнопка настройки радио можно использовать в комбинации. Когда элемент настройки 12/24 часового формата мигает, нажмите кнопку «TUNING_UP» или кнопку «TUNING_DOWN», чтобы переключить формат часов. Если нет операции в течение 5 секунд, система автоматически выйдет из текущей настройки.
(2) Нажмите кнопку «TIME» еще раз, следуя приведенным выше шагам, цифра 12:00, отображаемая на экране, мигает непрерывно, нажмите кнопку «TUNING_UP» или нажмите кнопку «TUNING_DOWN», чтобы изменить время и время. Часы быстро меняются после пребывания более 2 секунд. При отсутствии операций в течение 5 секунд система автоматически выйдет из текущей настройки.
(3). Нажмите кнопку «TIME» в третий раз, следуя приведенным выше шагам, цифра 00 минут времени, отображаемая на экране, мигает, нажмите кнопку «TUNING_UP» или нажмите кнопку «TUNING_DOWN», чтобы изменить минуты, при нажатии минуты быстро меняются после пребывания более 2 секунд. При отсутствии операций в течение 5 секунд система автоматически выйдет из текущей настройки.
(4). Выполните шаг 4 выше и нажмите кнопку «Время», чтобы выйти из текущей настройки. Примечание: текущее время делится на 12-часовой и 24-часовой форматы. Значок «AM» загорается для указания утреннего времени, а значок «PM» загорается до указания 12 часов дня. Это 12-часовой формат. Если нет символа AM/PM, это 24-часовой формат!
<6>, настройка времени загрузки (будильник)
Настройка времени включения будильника должна быть установлена в режиме отображения часов, а кнопка включения времени включения будильника используется в сочетании с кнопкой радио-функции.
(1) Нажмите и удерживайте кнопку «Будильник» в течение 2 секунд, цифра времени AL (будильник), отображаемая на экране, будет мигать непрерывно, нажмите клавишу «TUNING_UP» или «TUNING_DOWN», чтобы изменить время в час. После более 2 секунд нажатия на кнопку время часов AL быстро изменится. При отсутствии операций в течение 5 секунд система автоматически выйдет из текущей настройки.
(2) для настройки минут AL обратитесь к предыдущей операции. Нажмите кнопку "будильник" в третий раз, чтобы выйти из настройки.
<7>, переключатель времени (ALARM_ON/OFF)
В режиме отображения часов необходимо установить настройки переключателя питания ALARM_ON/OFF. Кнопка настройки включения/включения времени LARM_ON/OFF используется в комбинации с кнопкой функции радио.
(1) Нажмите и удерживайте клавишу «AL_ON/OFF» в течение 2 секунд, на экране отображается значок «Будильник», указывающий на включение функции AL, А затем нажмите ing на 2 секунды, иконка "будильник" исчезает, указывая, что функция AL отключена.
<8>, выбор диапазона (AM/FM)
Выбрав один из двух вышеуказанных способов включения функции прослушивания, нажмите кнопку переключения полосы один раз, чтобы выбрать любимую программу полос. Изменение диапазона для каждого одного нажатия: Частотная Модуляция FM, амплитудная модуляция AM (средняя волна), амплитудная модуляция SW (короткая волна) цикл.
<9>, сканирование и хранение радиостанций
В любом диапазоне в режиме прослушивания нажмите и удерживайте кнопку "TIME" более 2 секунд, чтобы отсканировать Режим хранения. Частота действующей радиостанции будет стремительно увеличиваться. В процессе увеличения, если возникнет радиостанция с программой, она будет автоматически храниться внутри чипа памяти. Дисплей на экране означает, что сохраняется первая радиочастота, а значит сохраняется вторая радиочастота. Когда количество сохраненных радиостанций равно или радиочастота увеличивается до самой высокой точки (high end), состояние хранения сканирования заканчивается немедленно, И радиостанция возвращается в хранимую программу, радиостанция может вернуться в состояние самой низкой частоты (нижнего уровня).
<10>, M +/M-хранение и доступ
Нажмите и удерживайте клавишу будильника для функции «M-», нажмите и удерживайте клавишу ALARM_ON/OFF для функции «M +».
В любом диапазоне в режиме прослушивания нажмите кнопку "M +" или "M-" для хранения и извлечения станций, адресное число хранилища частот увеличивается на одну единицу или уменьшается на одну единицу адресного номера до высокой цифры (самая высокая точка зависит от количества хранимых станций). Пользователь может быстро менять программы, нажав кнопку "M +" или "M-".
Если вы хотите сохранить текущую радиочастоту, нажмите и удерживайте кнопку "M +" или кнопку "M-" до появления символа "PRE", И быстро нажмите кнопку "M +" или "M-" во время мигания символа, И выберите, хотите ли вы сохранить свой адрес.
Примечание: чтобы использовать функцию выбора адреса M +/M- memory address number, сначала необходимо выполнить сканирование соответствующего диапазона, чтобы сохранить радиопрограмму или вручную хранить станцию, В противном случае вы можете только нажать кнопку выбора, чтобы вернуться, а затем отобразить самую низкую радиочастоту.
<11>, описание функции штыревой антенны
Штыревая антенна очень важна для приемной работы изделия. Для этой машины рекомендуется использовать FM выделенную хлыстовую антенну длиной 75 см. При прослушивании FM-радио или коротковолновой SW-радиопрограммы необходимо включить телескопическую антенну. При получении радиопрограммы медленно Поворачивайте угол наклона телескопической антенны вручную до тех пор, пока звук радиоприемника не будет четким и громким.
Для радиопрограмм в разные стороны антенну хлыст нужно поворачивать под разными углами. Регулируя угол наклона антенны, приемник может добиться наилучшего эффекта приема.
Кроме того, штыревая антенна не требуется для приема программ МВт средневолнового диапазона, она полагается на катушку магнитного стержня для приема сигналов. Если вы хотите лучшего приема, необходимо повернуть корпус блока, чтобы найти направление, где радиостанция наиболее Громкая.

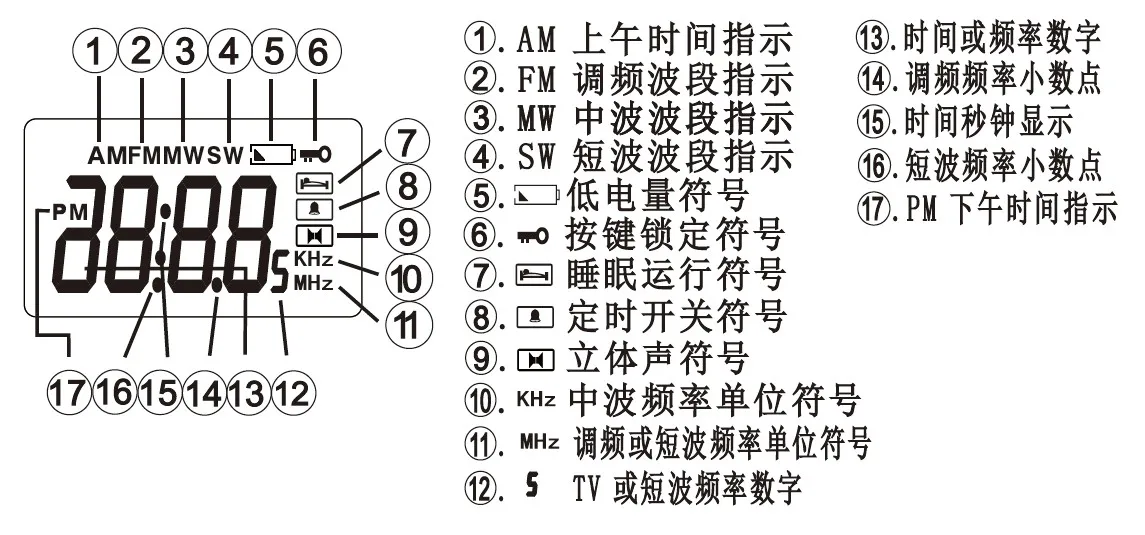

<12>, описание содержимого экрана

Подготовка перед использованием данного продукта
1: положительный полюс разъема батареи (красный провод) соответствует положительному полюсу литиевой батареи 3,7 в/1000 мАч (красный провод), А отрицательный полюс порта батареи (черный провод) соответствует отрицательному полюсу литиевой батареи 3,7 в/1000 мАч (отрицательный провод).
2: Используйте гибкий провод для приварки одного конца к штыревой антенне, а другого конца к порту FM-антенны платы.
3: Выход динамика положительный и отрицательный (красный провод положительный, черный провод отрицательный) подключаются соответственно к левому и правому каналу 4 Ом/3 Вт динамик положительный и отрицательный (если необходимы внешние динамики s), Необходимо подключить к разъему для наушников, если вы не подключаете наушники для прослушивания звука (Выход динамика автоматически отключит выход после подключения наушников).
4: если вы хотите получать сигналы средневолнового диапазона MW, вам нужно сварить два провода антенны магнитного стержня к двум точкам порта антенны AM L-/L + платы (не нужно отделять полярность), И вам не нужно подключаться к сигналу средних волн без антенны с магнитной палочкой.
