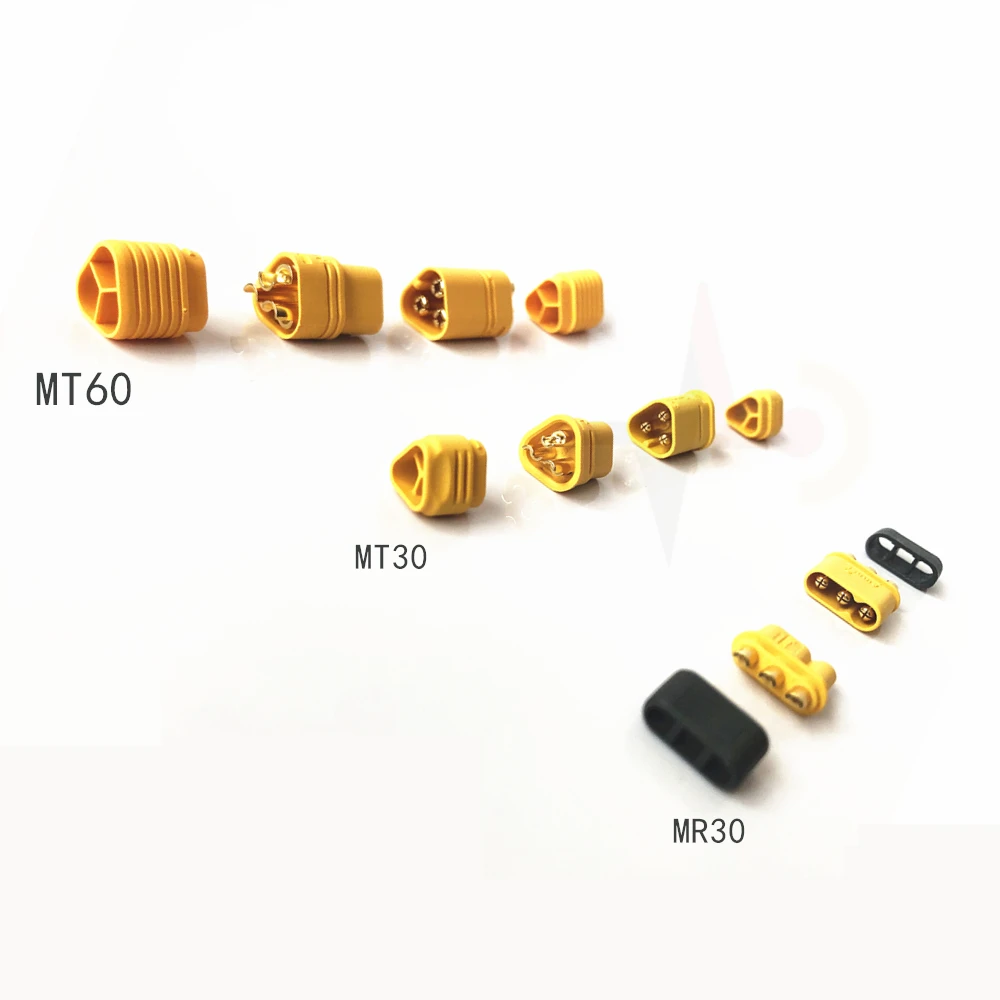

1. Объяснение номера модели

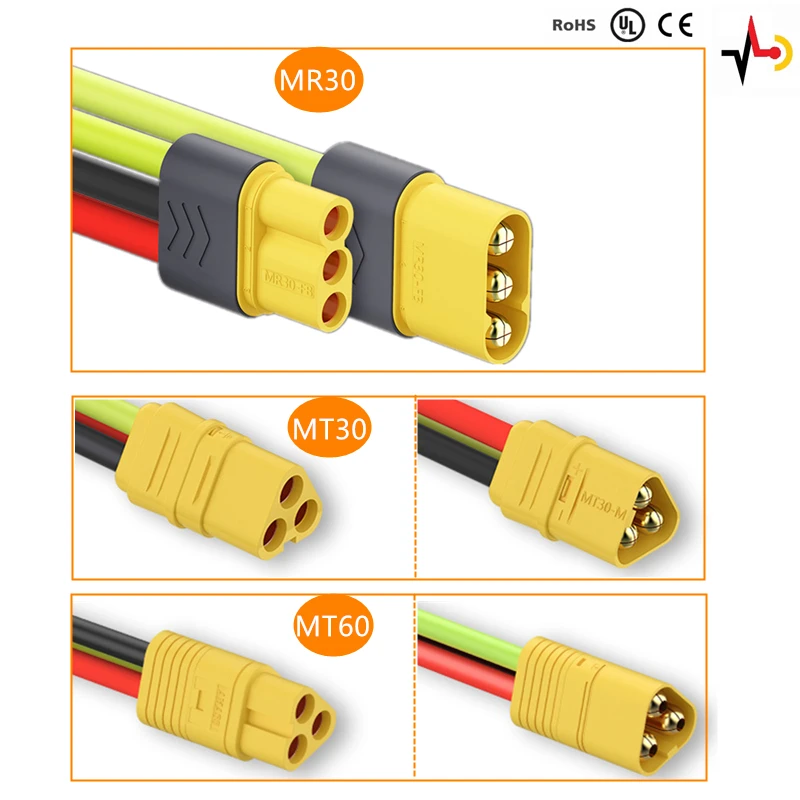

Описание модели:(MR/MT) (30/60) - (M/F)① ② ③① Серийный номер, который может быть MR, MT, который определяет форму соединителей.② Составляет 30 или 60, что указывает на мгновенный ток разъема.③ M-штекер. Гнездо F - Female.

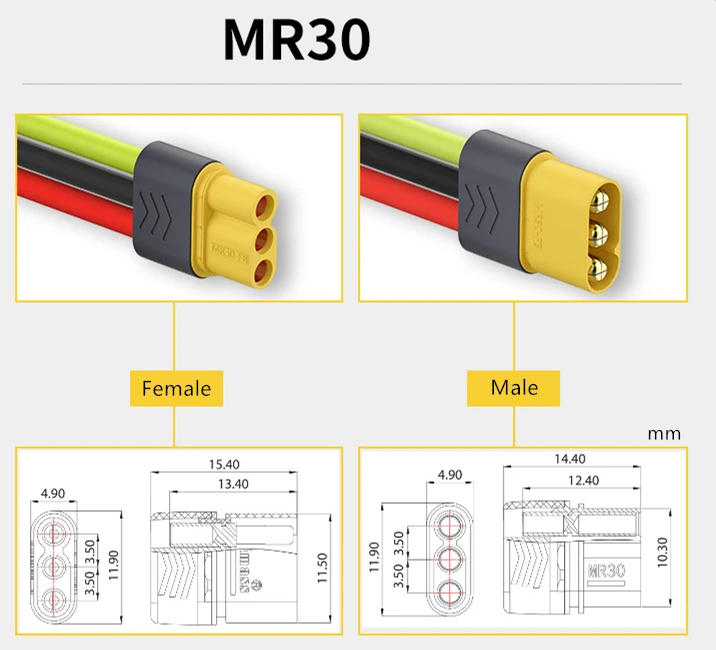

2. MR30 и MR60 параметры и размеры

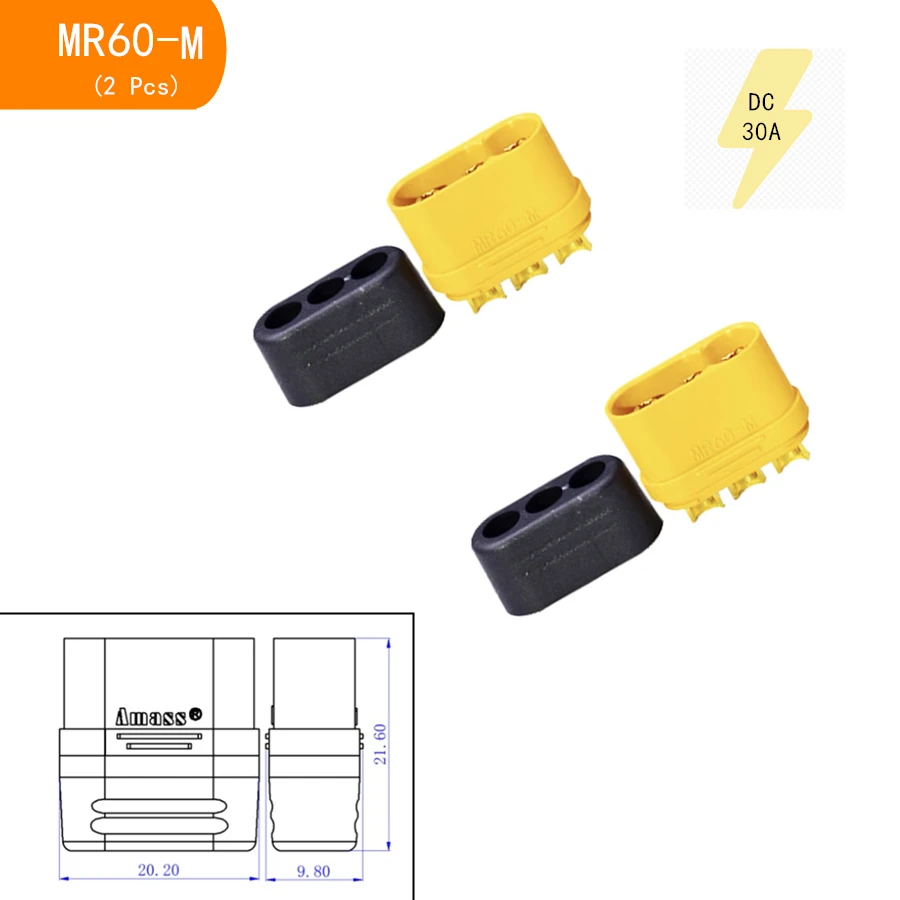

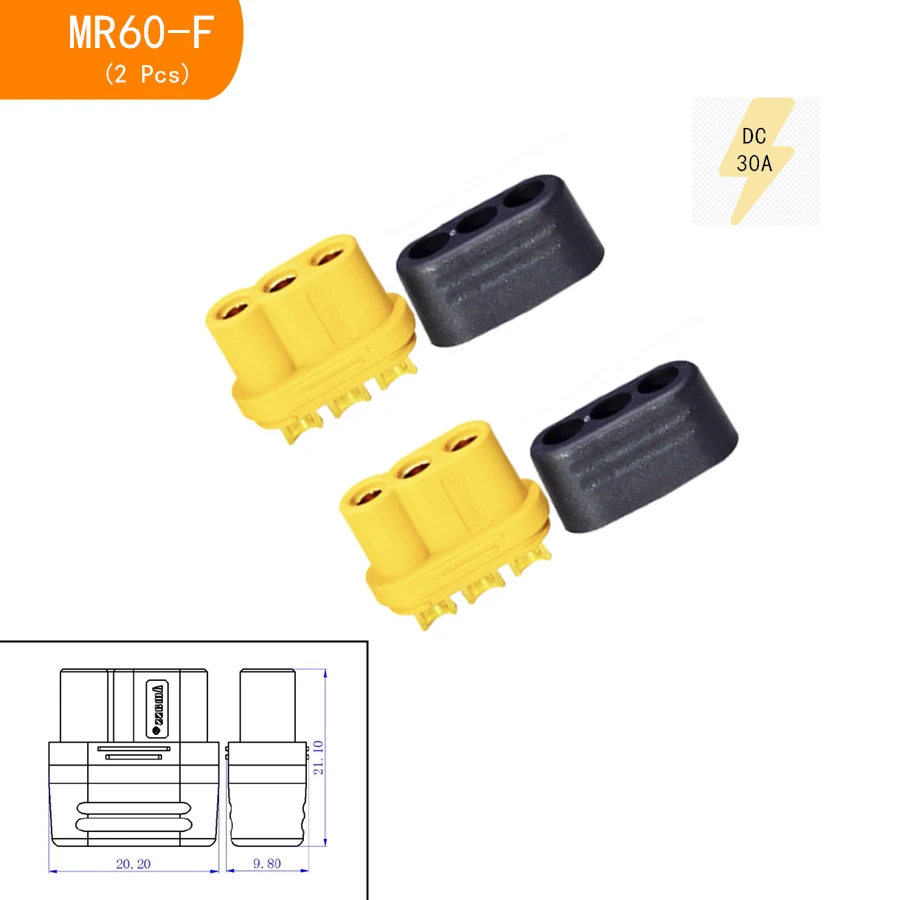

2,1 параметры MR30-Название продукта: MR30 разъем с кабелем для подключения к напряжению тока 3 контакта-Номер модели: MR30-F (гнездо), MR30-M (штекер)-Цвет: желтый-Мгновенный ток: 30A-Номинальный ток: 15а-Сопротивление контакта: МОм-Выдерживает напряжение: 500 В постоянного тока-Огнестойкость: UL94 V0-Размер проволоки: 1,5 мм ² (16awg)-Материал контактных контактов: позолоченная медь-Температура окружающей среды: -20 ~ 120 ℃-Изоляционный Материал: PA-Механический срок службы: 100 раз(После испытания на жизнь, не влияет на параметры.)-Уровень защиты: IP40-Применение: соединение между литий-ионным аккумулятором и контрольной платой.Внимание: Эти разъемы разработаны и используются для передачи постоянного тока и не должны использоваться для передачи переменного тока.2,2 параметры MR60-Номер модели: MR60-F (гнездо), MR60-M (штекер)-Цвет: желтый-Мгновенный ток: 60A-Номинальный ток: 30A-Сопротивление контакта: МОм-Выдерживает напряжение: 500 В постоянного тока-Огнестойкость: UL94 V0-Рекомендуемый размер провода: 12AWG-Материал контактных контактов: позолоченная медь-Температура окружающей среды: -20 ~ 120 ℃-Изоляционный Материал: PA-Механический срок службы: 100 раз(После испытания на жизнь, не влияет на параметры.)-Уровень защиты: IP40-Применение: соединение между литий-ионным аккумулятором и контрольной платой.Внимание: коннектор разработан и протестирован только для прямого тока (постоянного тока), а не для другого тока (переменного тока).2,3 размерыСм. Рисунок ниже. Единица измерения: мм. Размеры могут незначительно отличаться.
3. Параметры и размеры MT30

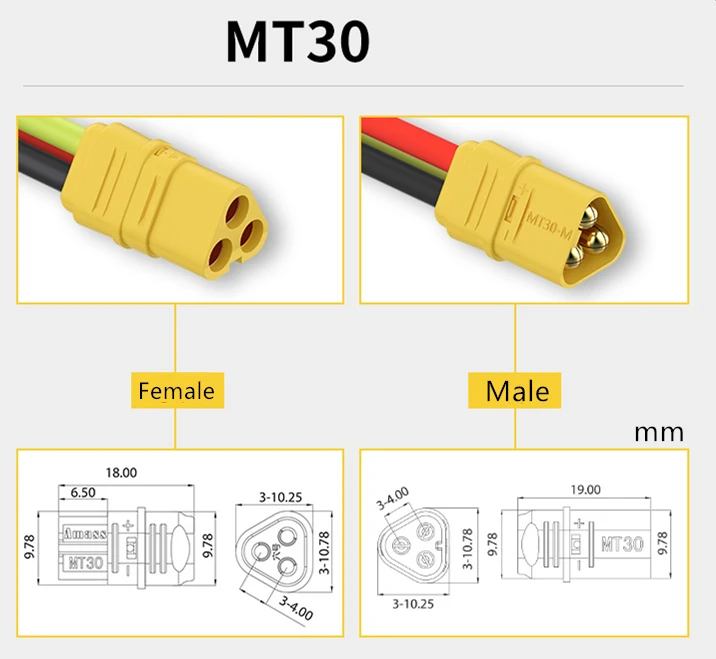

3,1 параметры-Название продукта: разъем MT30 с кабелем для подключения к напряжению тока 3 контакта-Номер модели: MT30-F (гнездо), MT30-M (штекер)-Цвет: желтый-Мгновенный ток: 30A-Номинальный ток: 15а-Сопротивление контакта: МОм-Выдерживает напряжение: 500 В постоянного тока-Огнестойкость: UL94 V0-Размер проволоки: 1,5 мм ² (16awg)-Материал контактных контактов: позолоченная медь-Температура окружающей среды: -20 ~ 120 ℃-Изоляционный Материал: PA-Механический срок службы: 100 раз(После испытания на жизнь, не влияет на параметры.)-Уровень защиты: IP40-Применение: соединение между литий-ионным аккумулятором и контрольной платой.Внимание: Эти разъемы разработаны и используются для передачи постоянного тока и не должны использоваться для передачи переменного тока.3,2 размерыСм. Рисунок ниже. Единица измерения: мм. Размеры могут незначительно отличаться.
4. Параметры и размеры MT60

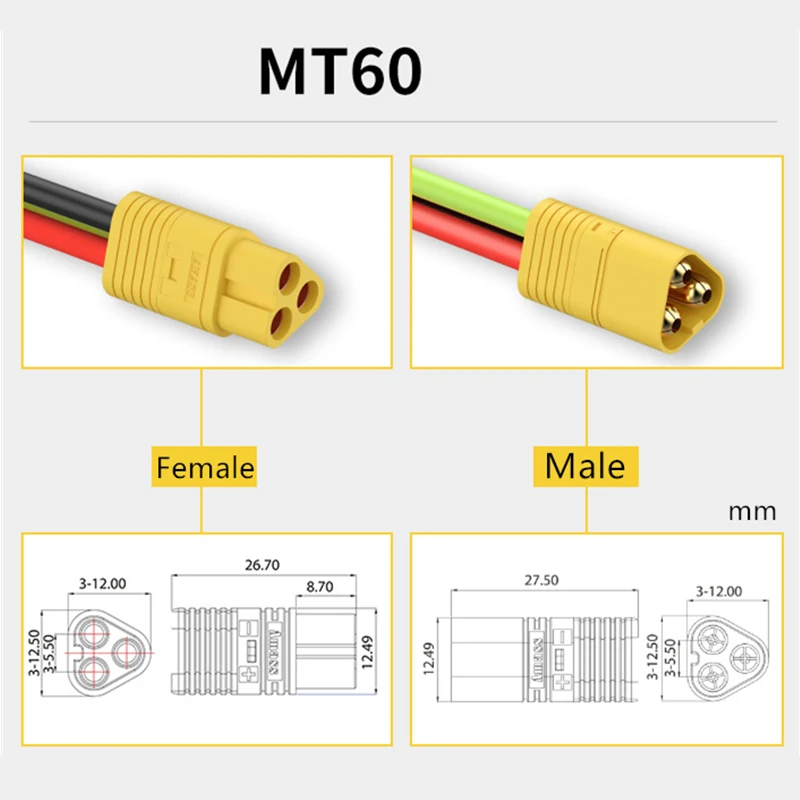

4,1 Параметры-Название продукта: разъем MT60 с кабелем для подключения к напряжению тока 3 контакта-Номер модели: MT60-F (гнездо), MT60-M (штекер)-Цвет: желтый-Мгновенный ток: 60A-Номинальный ток: 30A-Сопротивление контакта: 0.6mΩ-Выдерживает напряжение: 500 В постоянного тока-Огнестойкость: UL94 V0-Размер припайки проволоки: 2,5 мм ² (10AWG)-Материал контактных контактов: позолоченная медь-Температура окружающей среды: -20 ~ 120 ℃-Изоляционный Материал: PA-Механический срок службы: 100 раз(После испытания на жизнь, не влияет на параметры.)-Уровень защиты: IP40-Применение: соединение между литий-ионным аккумулятором и контрольной платой.Внимание: Эти разъемы разработаны и используются для передачи постоянного тока и не должны использоваться для передачи переменного тока.4,2 размерыСм. Рисунок ниже. Единица измерения: мм. Размеры могут незначительно отличаться.
5. Привлекательные особенности

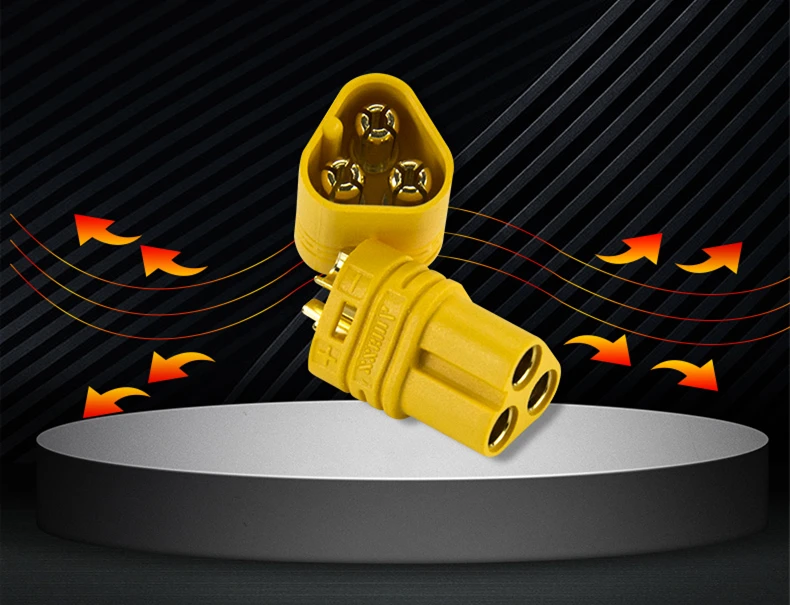

-Тяжелый ток: мгновенный ток 60A/30A, номинальный ток: 30A/15A-Низкое сопротивление благодаря позолоченным медным контактам.-Сильная стабильность-Длительный срок службы вилки/отключения-Корпус изготовлен из огнезащитного материала UL94 V0 класса.-Хорошая вентиляция для тепла-Простота пайки и подключения-Защита от короткого замыкания-Инъекция пластмассовых и банановых разъемов в один выстрел обеспечивает плотное соединение.-Соответствует требованиям RoHS, UL и CE.-Огнестойкий класс UL94 V0

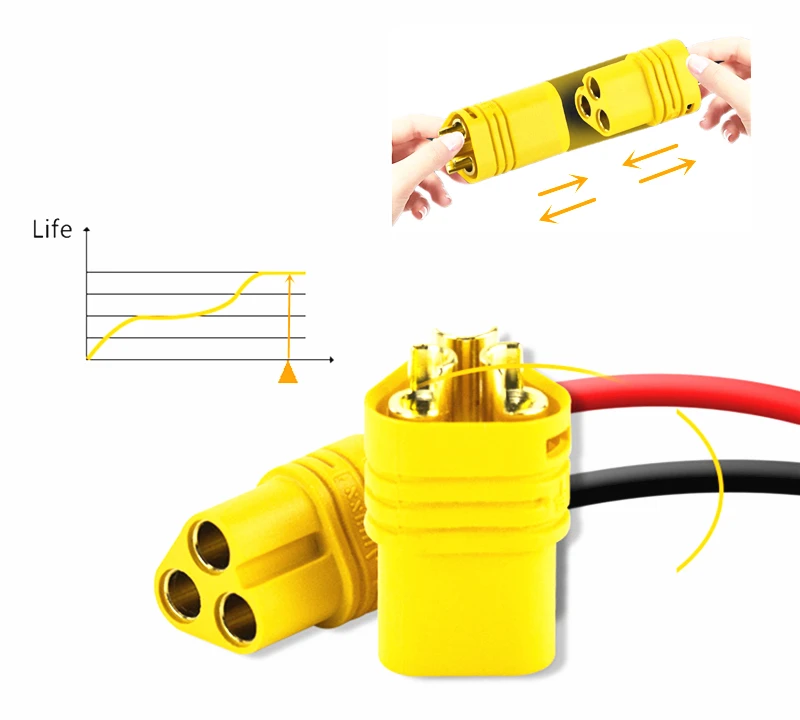

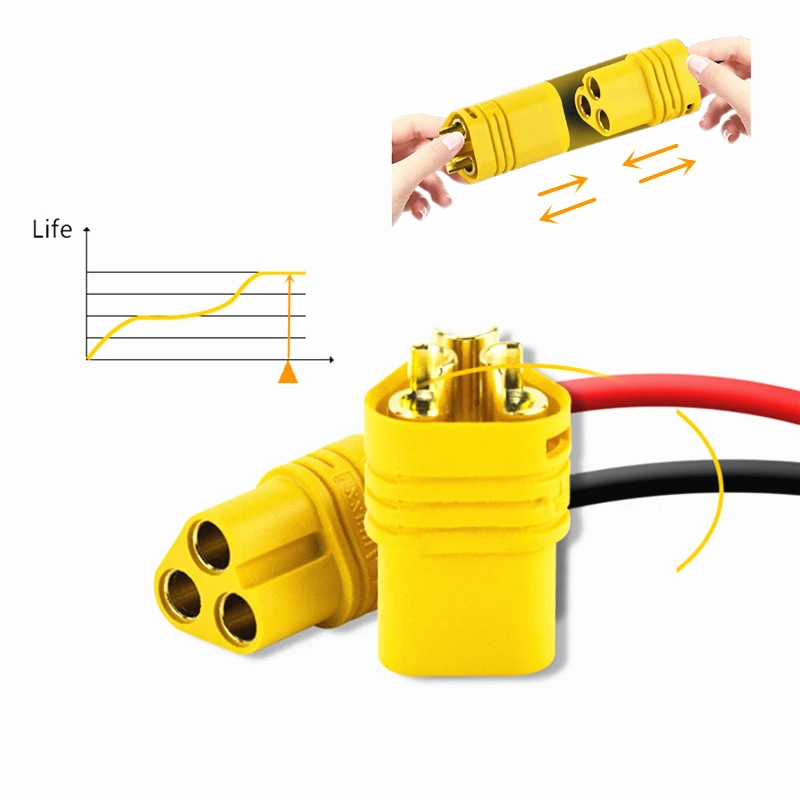

Длительный срок службы вилки/отключения.24K подлинный позолоченный слой. Толщина достигает 2U и большой контактной поверхности, чтобы обеспечить стабильную передачу тяжелого тока.

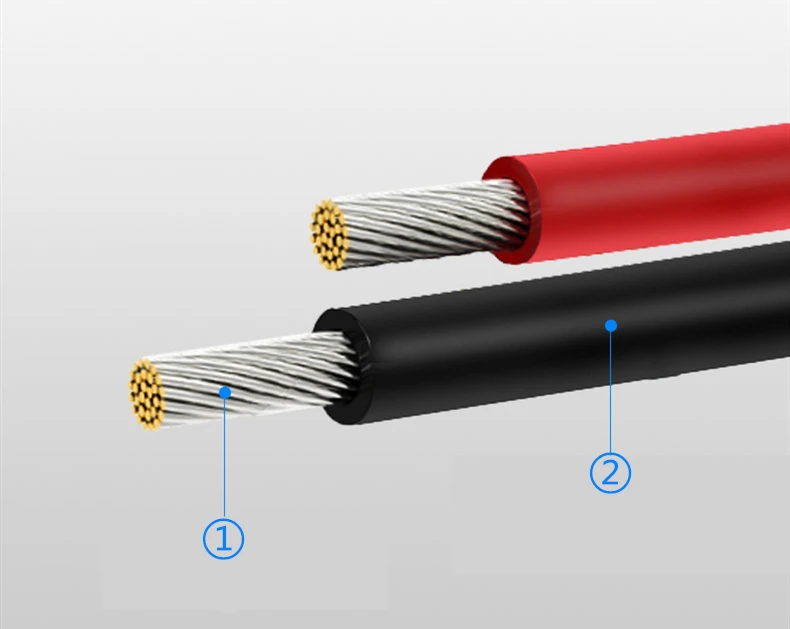

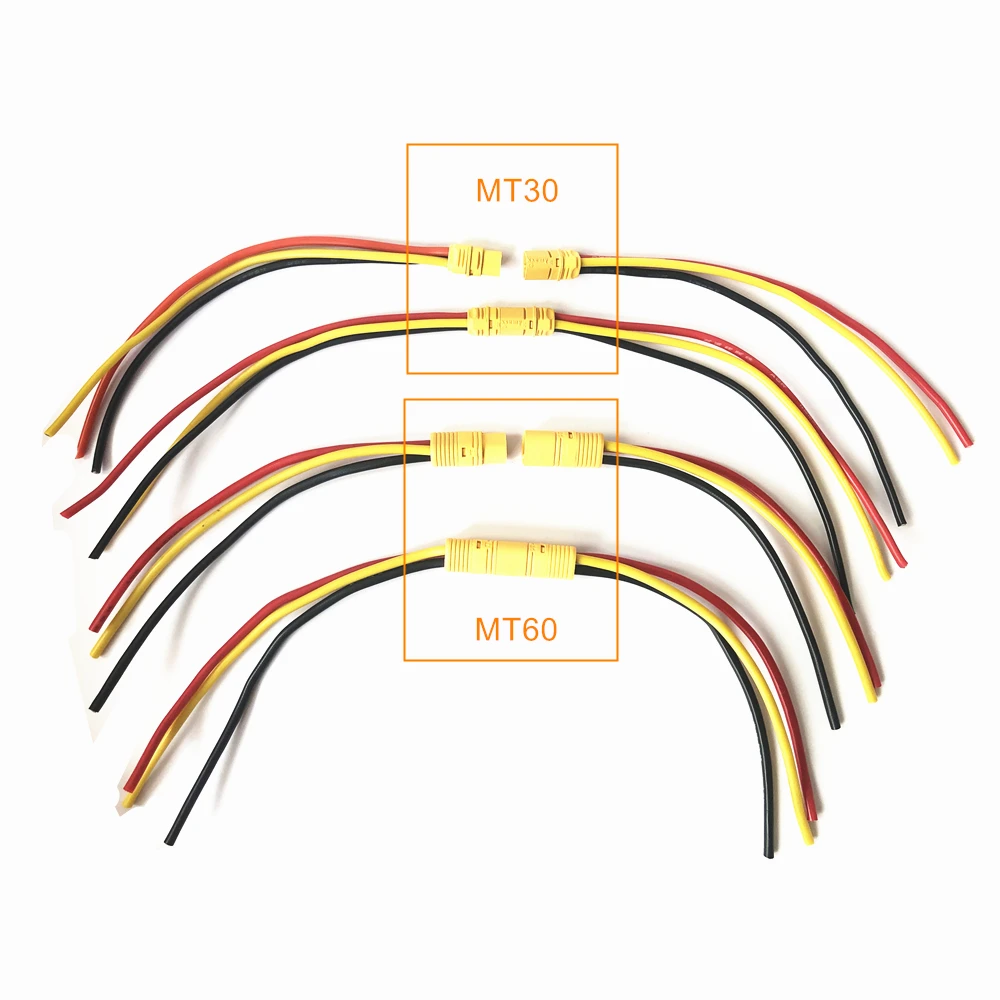

Кабели поставляются с высококачественными медными проводами. Конец проводов покрыт никелем.Растяжение, анти-окисление, хорошая изоляция и отличная электропроводность.См. Изображение ниже.① Никелированные медные провода.② Изоляционный слой из ПВХ

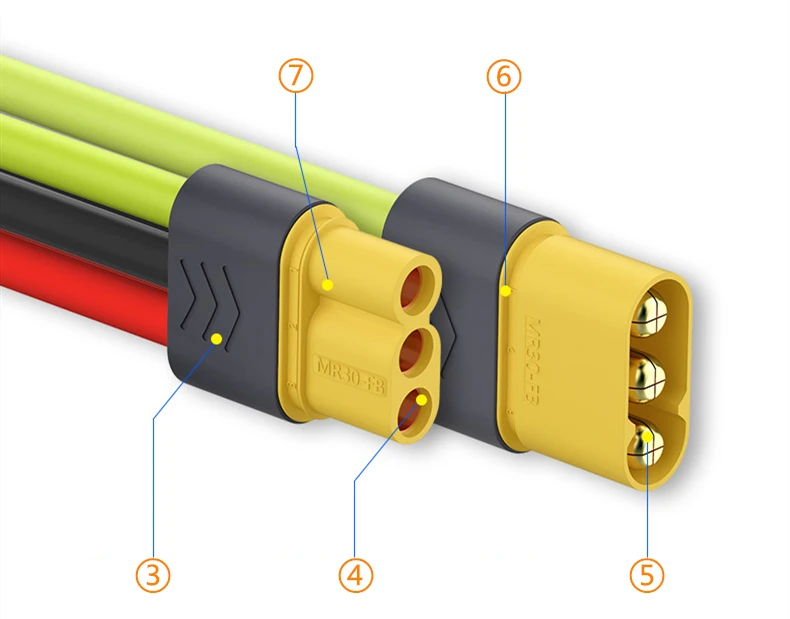

Подробности о соединителе см. На рисунке ниже.③ Защитный рукав④ Покрытие из настоящего золота 24K⑤ Простая вилка/отключение⑥ V0 огнезащитных класс⑦ Световой индикатор простая установка
Защитный рукав хорошо избегает короткого замыкания и делает сборку намного проще и быстрее, чем сборка с традиционными термоусадочными трубами.

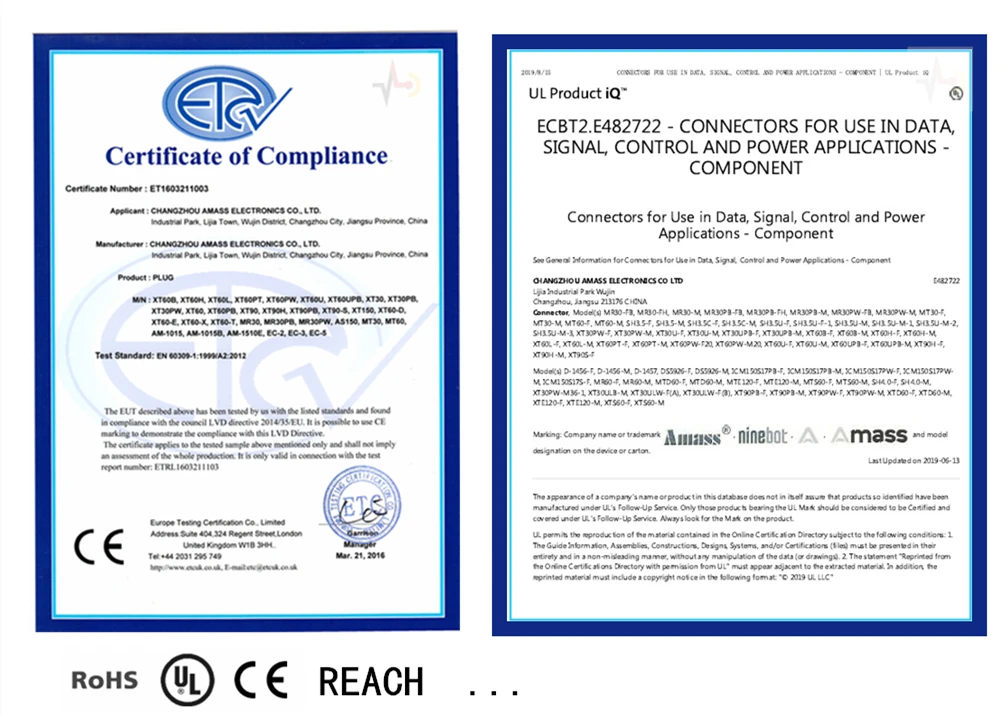

6. Сертификаты Amass коннекторов

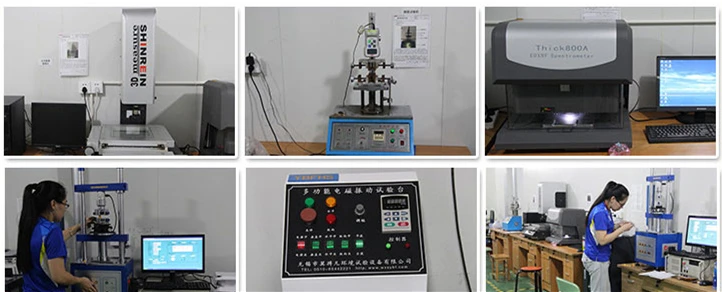

Разъемы Amass прошли и прошли серию тестов, включая:-Испытание на повышение температуры тока-Испытание на Сопротивление пайки-Тест на соленую лягушку-Испытание на статическое сопротивление-Тест на напряжение изоляции-Проверка штепсельной вилки и отключения-Тест на усталость и т. Д.

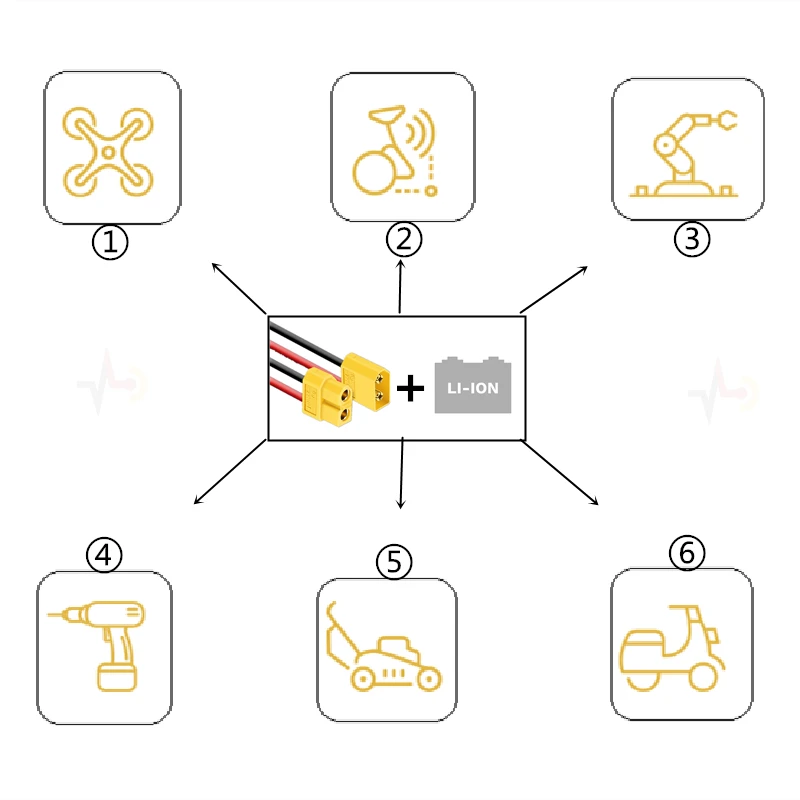

7. Применение
① Дрон, Радиоуправляемый вертолет② Балансировочный скутер③ Робот④ Бурильщик⑤ Садовая машина⑥ Электрический велосипед

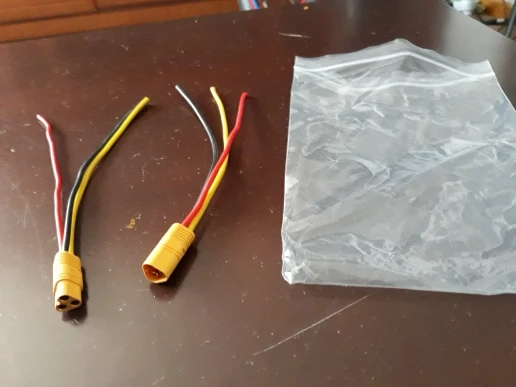

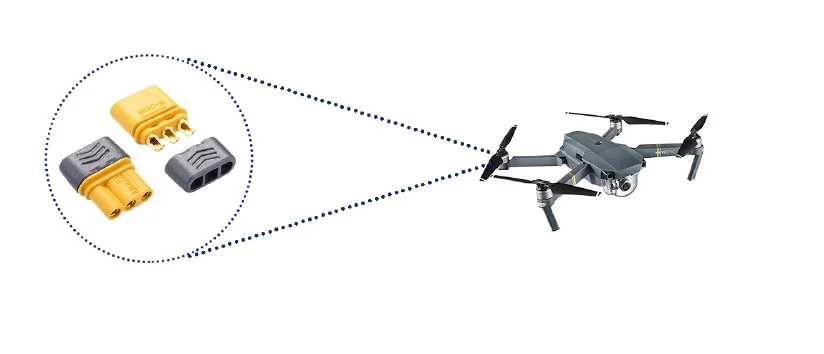

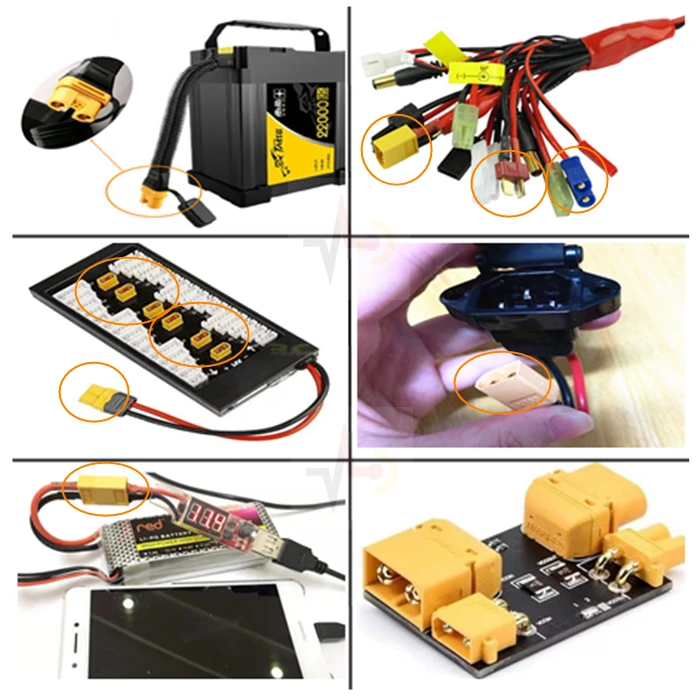

Примеры применения клиентов:
Примечание для подключения и отключения разъемов Amass:Пожалуйста, обратите внимание на захват соединителей вместо кабелей во время подключения или отключения разъемов.

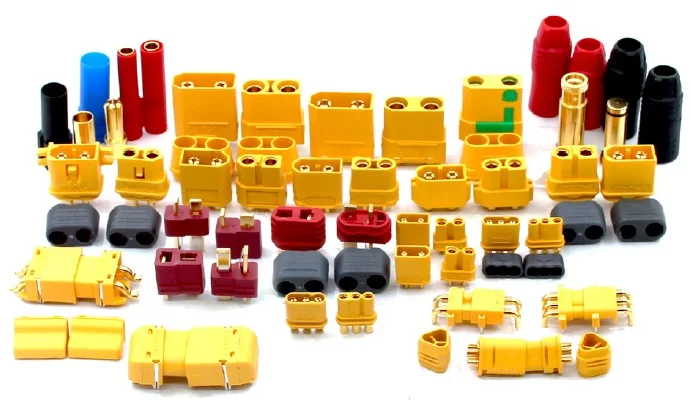

8. Другие разъемы рекомендуются

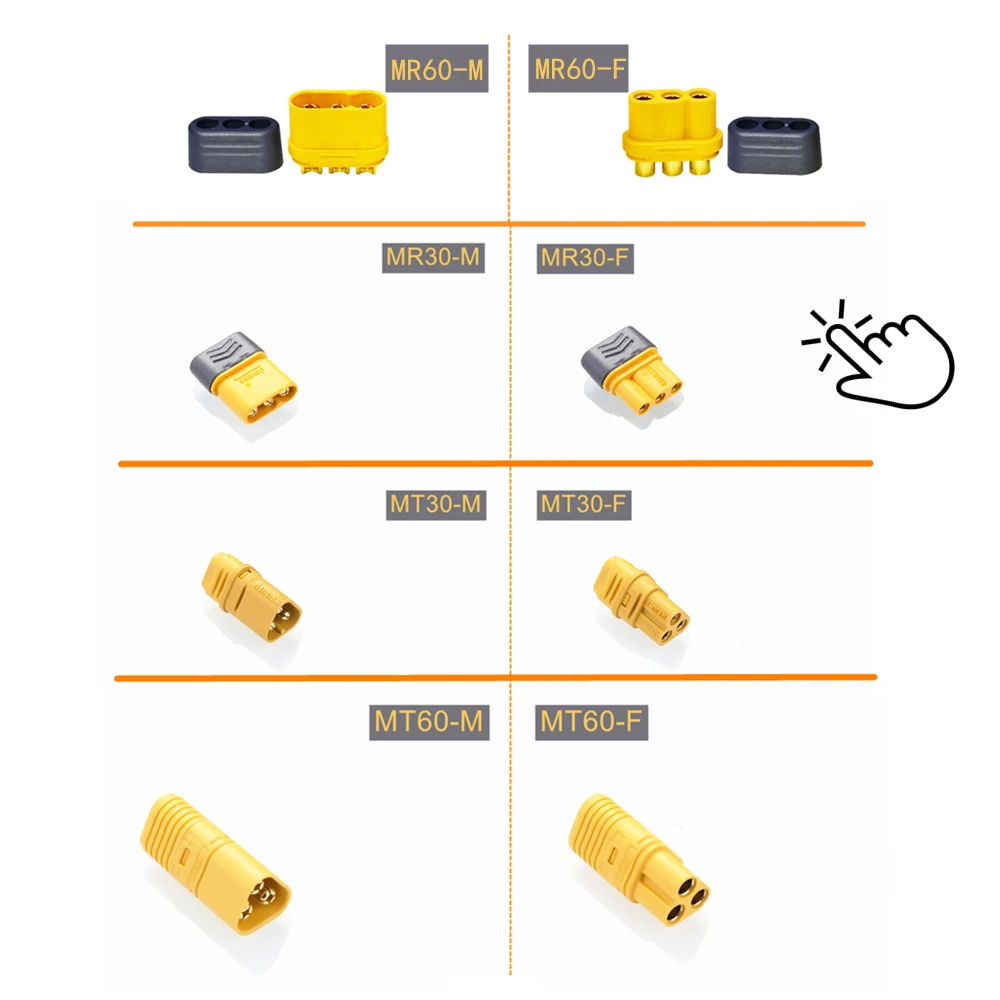

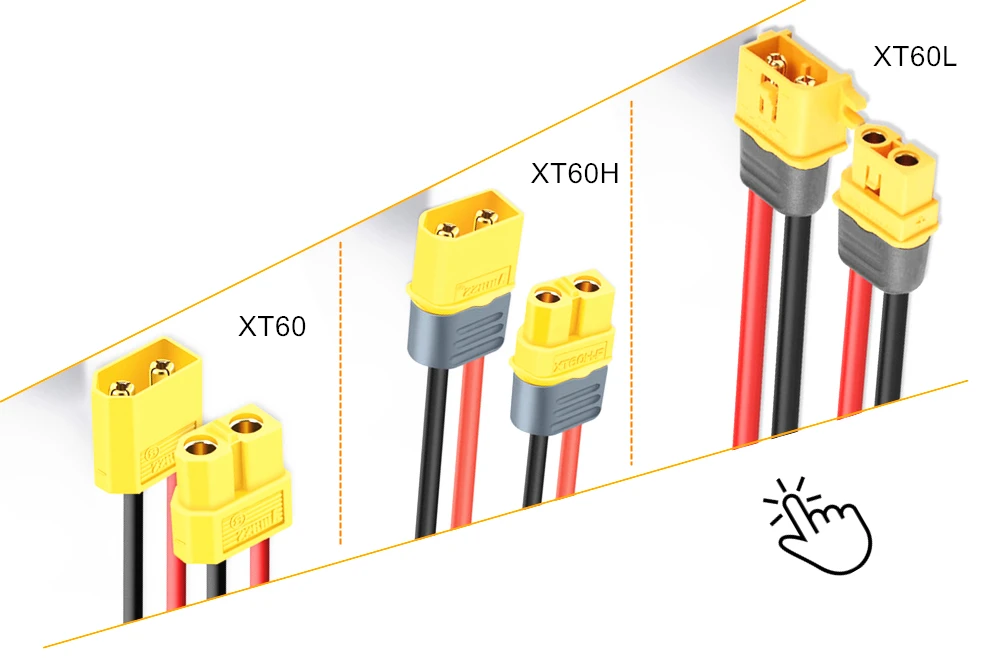

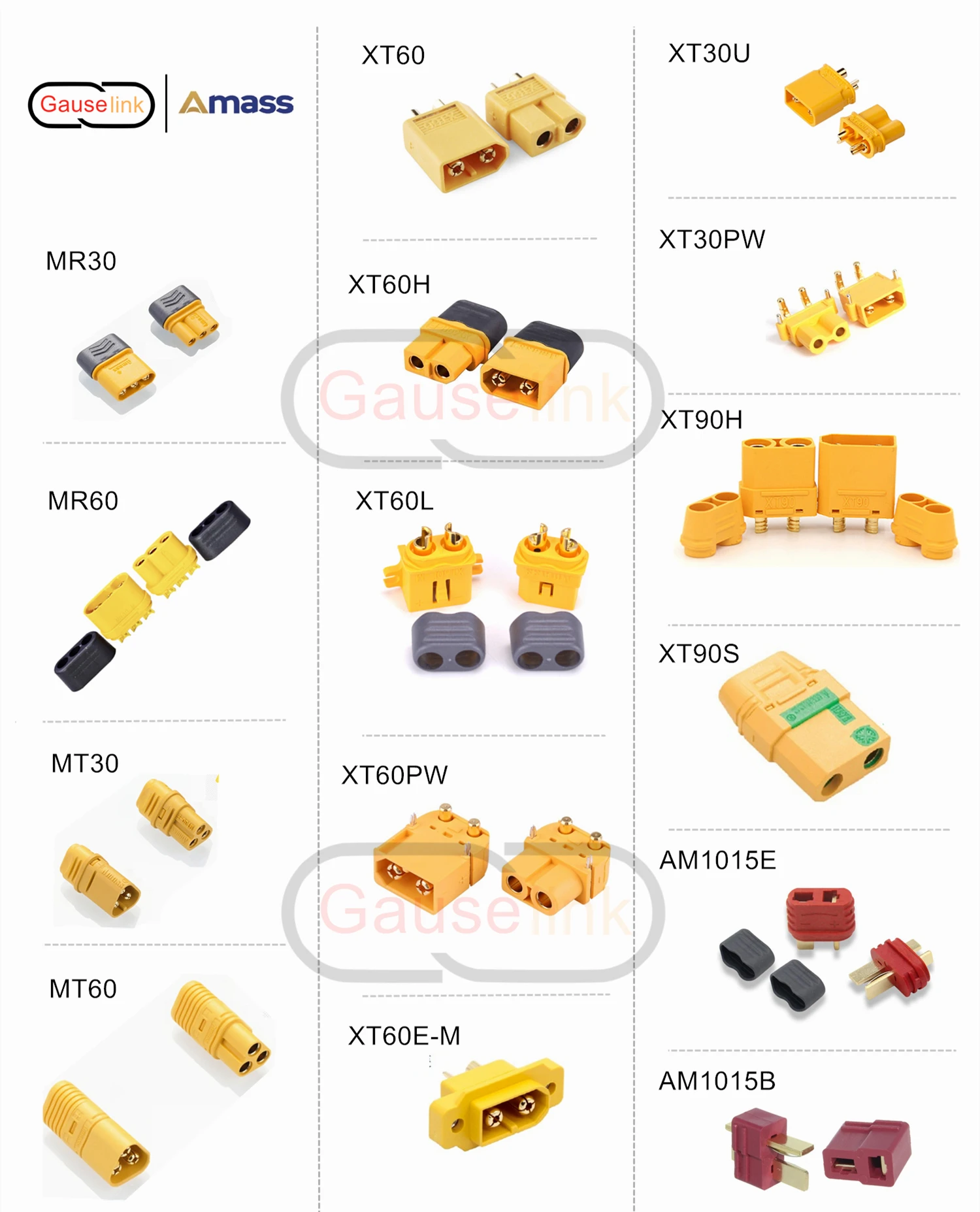

8,1 голые разъемы без кабеля8,2 XT60, XT60H, XT60L8,3 AM1015E, XT30U, XT90H, XT90SПожалуйста, нажмите на картинку ниже, чтобы перейти на ссылку разъемов, которые удовлетворят ваши потребности.
9. Сравнение основных популярных разъемов Amass

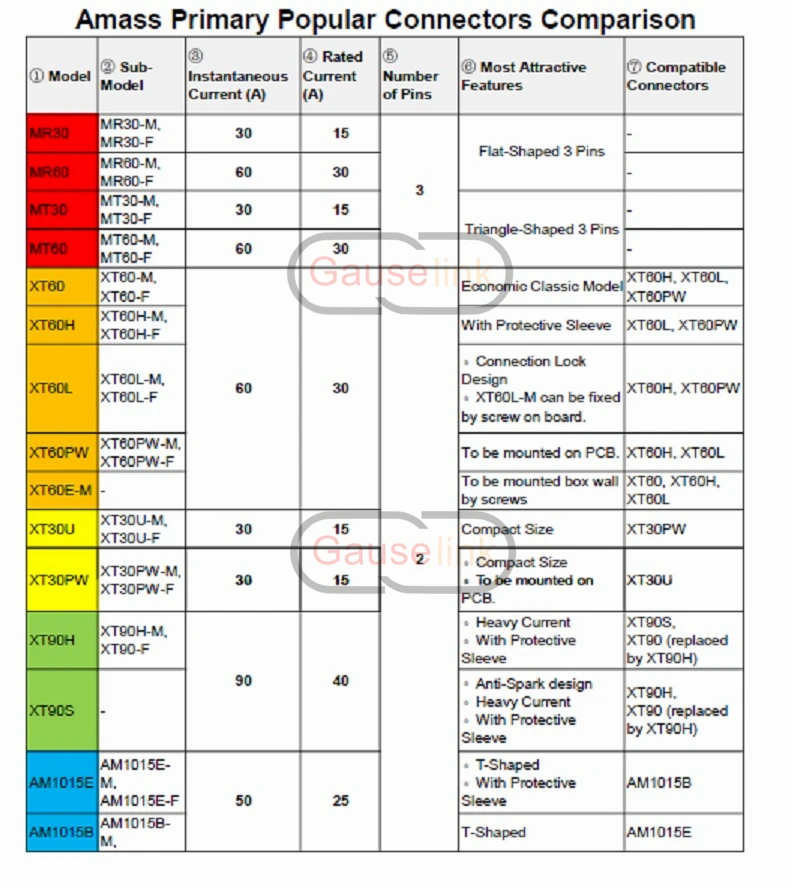

Каждая модель разъема Amass была создана, чтобы быть уникальной и отвечать различным потребностям клиентов.Наша команда технической поддержки создала таблицу ниже для клиентов, чтобы сравнить различия основных популярных разъемов. Вы сможете выбрать наиболее подходящий! Все модели доступны.① Модель, ② подмодель, ③ мгновенный ток, ④ Номинальный ток, ⑤ количество контактов, Most наиболее привлекательные особенности, Compatible совместимые разъемы
Диаметр штепсельных вилок типа «банан» в различных сериях разъемов:MT30/MR30/XT30 Серия: 2,0 ммMR60/MT60/XT60 Серия: 3,5 ммXT90 Серия: 4,5 мм
10. Поддержка настройки

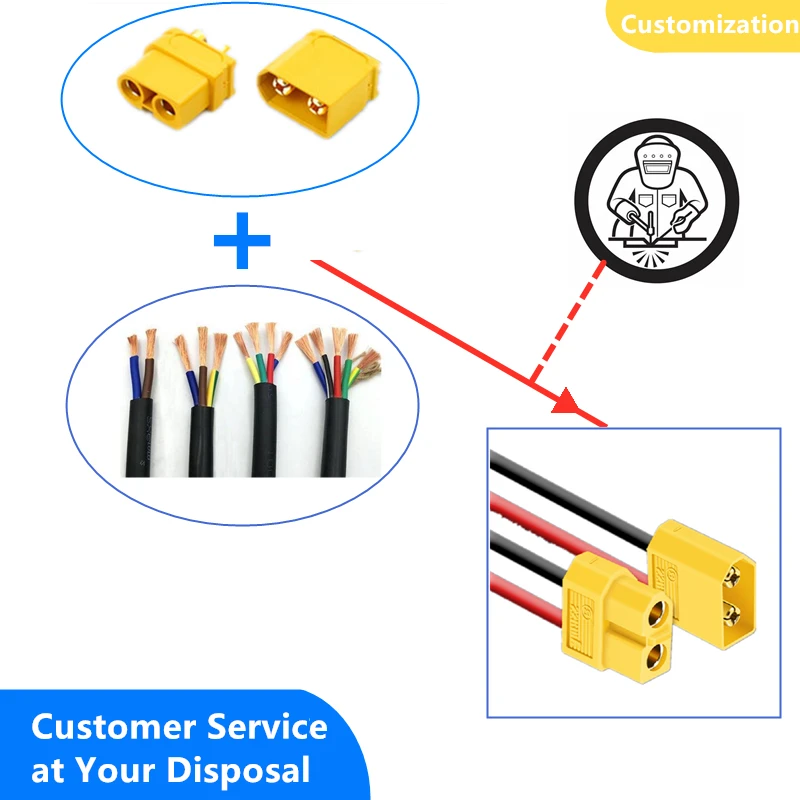

Мы хотели бы помочь заказчику настроить вилки и кабели, если необходимое количество более 30 шт. Обслуживание клиентов в вашем распоряжении при необходимости.Процесс настройки:Клиент отправляет нам требования/ожидания.=> Мы предоставляем клиенту предложение, предложение и логистическую стоимость.=> Если все соответствует ожиданиям, клиент размещает заказ и оплачивает его в нашем магазине.=> Мы запускаем производство.=> Окончательная проверка, упаковка и отгрузка.=> Клиент получает товары.=> Долгосрочное сотрудничество в будущем.
