1. Функция: Используйте низкий уровень для управления высоким уровнем. Например, Используйте напряжение 3 в или 5 В микрокомпьютера с одним чипом для управления напряжением 9 В или 12 В.
2. HVCC не должен превышать 24 В. Выходной ток выходных портов OUT1/OUT2/OUT3/OUT4 равен HVCC/5,1 K, а ток поглощения-500 мА.

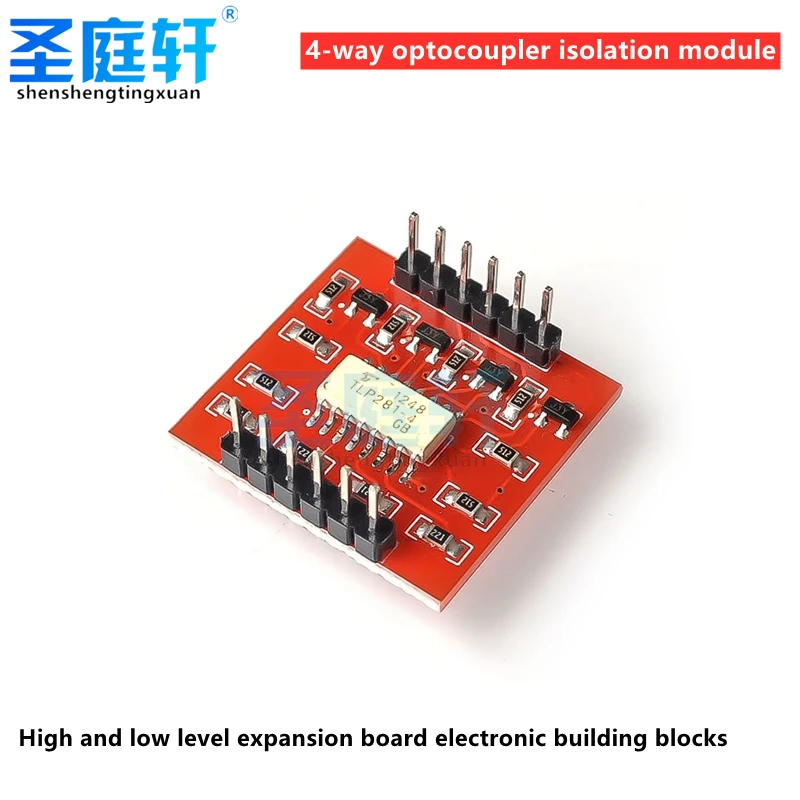

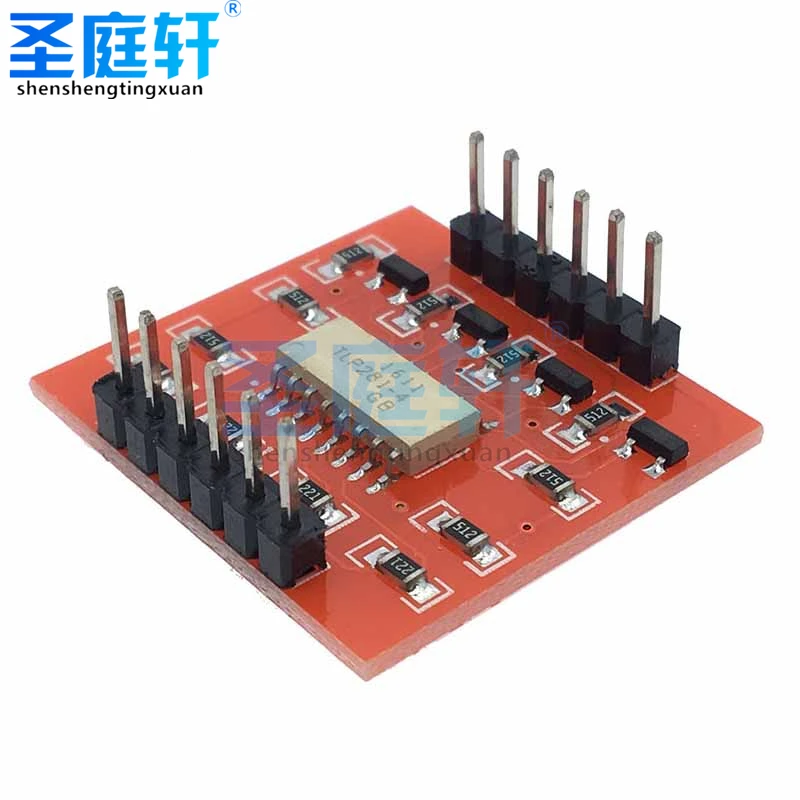

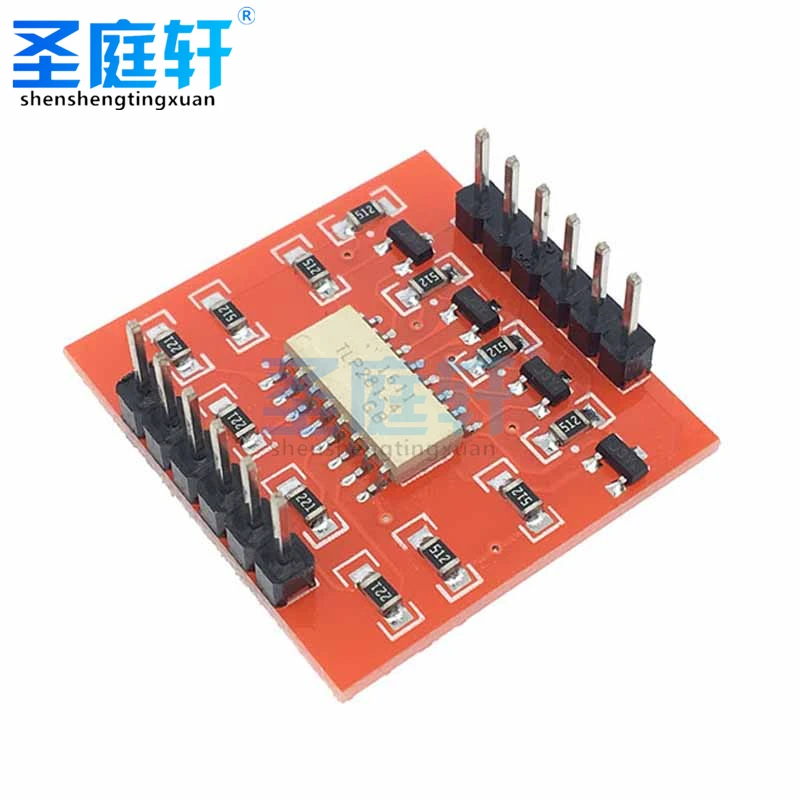

3. В этом модуле используется чип Toshiba TLP281 5. Описание входного и выходного сигнала:

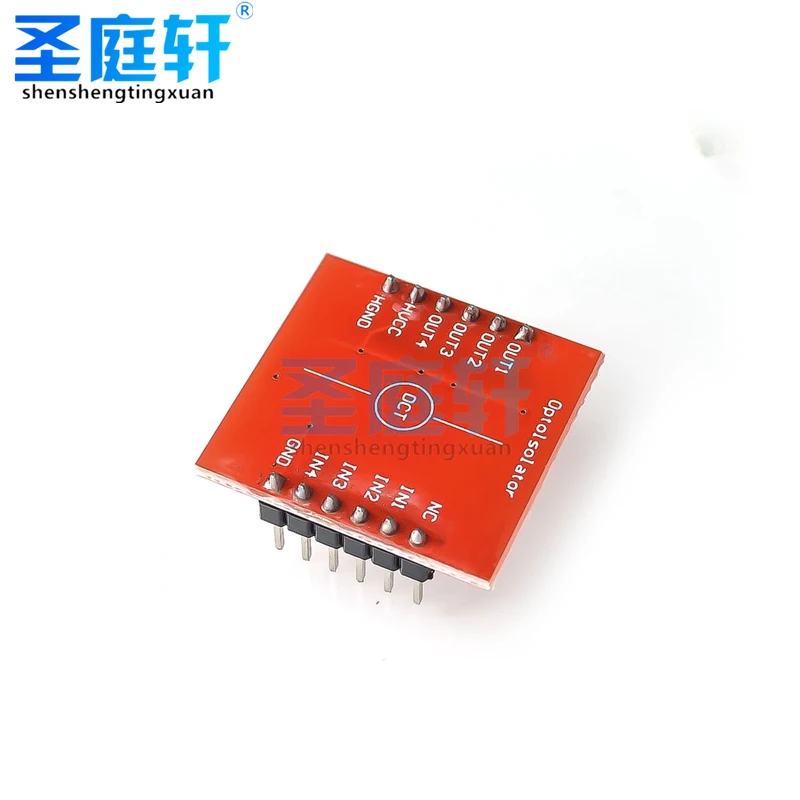

Входной терминал: 1/IN2/IN3/IN4, подключен к порту IO микроконтроллера или Arduino, и GND подключен к GND микроконтроллера или платы разработки Arduino. 1/IN2/IN3/IN4 контроль OUT1/OUT2/OUT3/OUT4 соответственно. Выходной терминал: OUT1/OUT2/OUT3/OUT4 Выходной терминал: HVCC: подключен к контролируемому высоковольтному положительному полюсу, HGND подключен к контролируемому высоковольтному отрицательному полюсу Использование: когда 1 высокий, напряжение OUT1 равно HVCC, когда 1 низкий, напряжение OUT1 равно HGND
Загрузка данных на английском языке: https://pan.baidu.com/s/1o6p31fO
