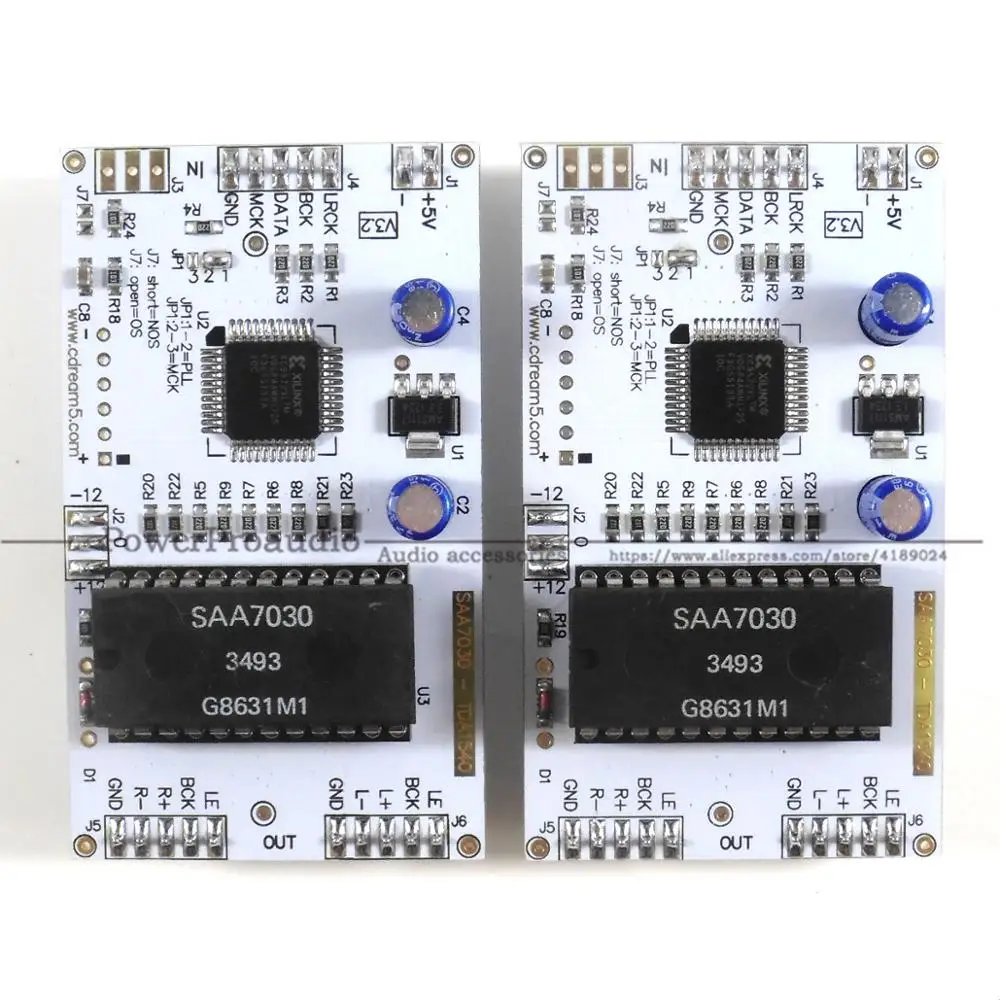

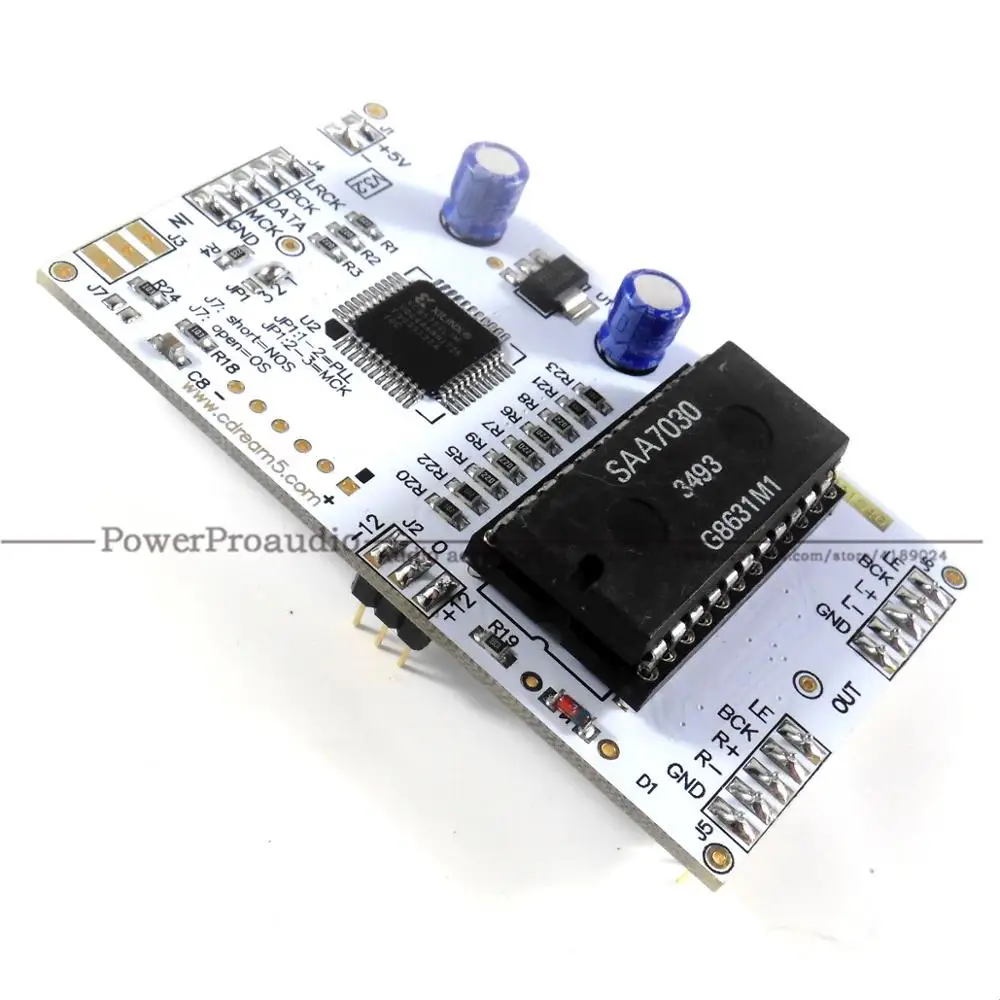

Улучшенная версия модуля драйвера SAA7030, эта версия интегрирует модуль PLL, не требует MCK, конечно, также можно выбрать внешний вход MCK (384fs), прямая поддержка ввода I2S
Метод 1. Подключите два необходимых комплекта питания + 5 В, + 12 В GND -12 В, снимите чип SAA7030 с оригинальной платы и Подключите выход цифрового сигнала непосредственно к соответствующей стопе SAA7030.
Метод 2. Подключите необходимые два комплекта питания + 5 В, + 12 В GND -12 В на этой плате, снимите чип SAA7030 с оригинальной платы, И Подключите выход цифрового сигнала непосредственно к соответствующей стопе чипа 1540.

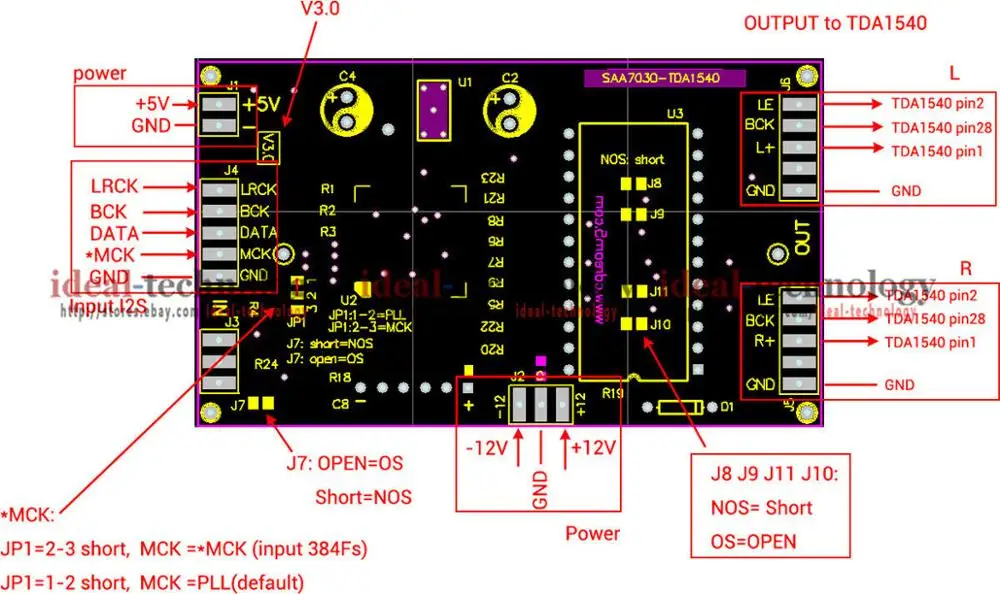

Плата поддерживает Вход I2S 256fs 384fs:
Если ваша приемная плата поддерживает выход 384FS (например, TDA1315H, dir9001), короткая JP1 2-3
Если ваша приемная плата не поддерживает выход 384FS, например CS8412, может быть короткое замыкание JP 2-3, I2S вход LRCK BCK данных
