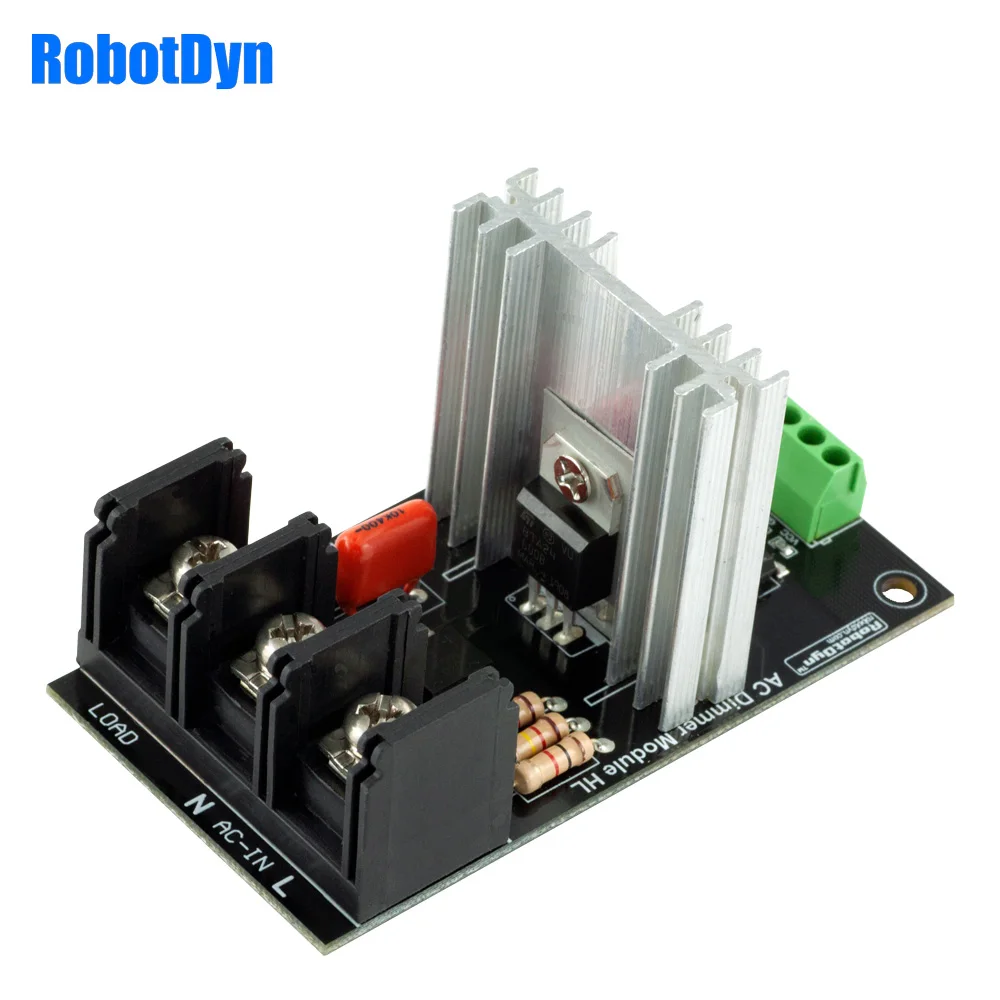

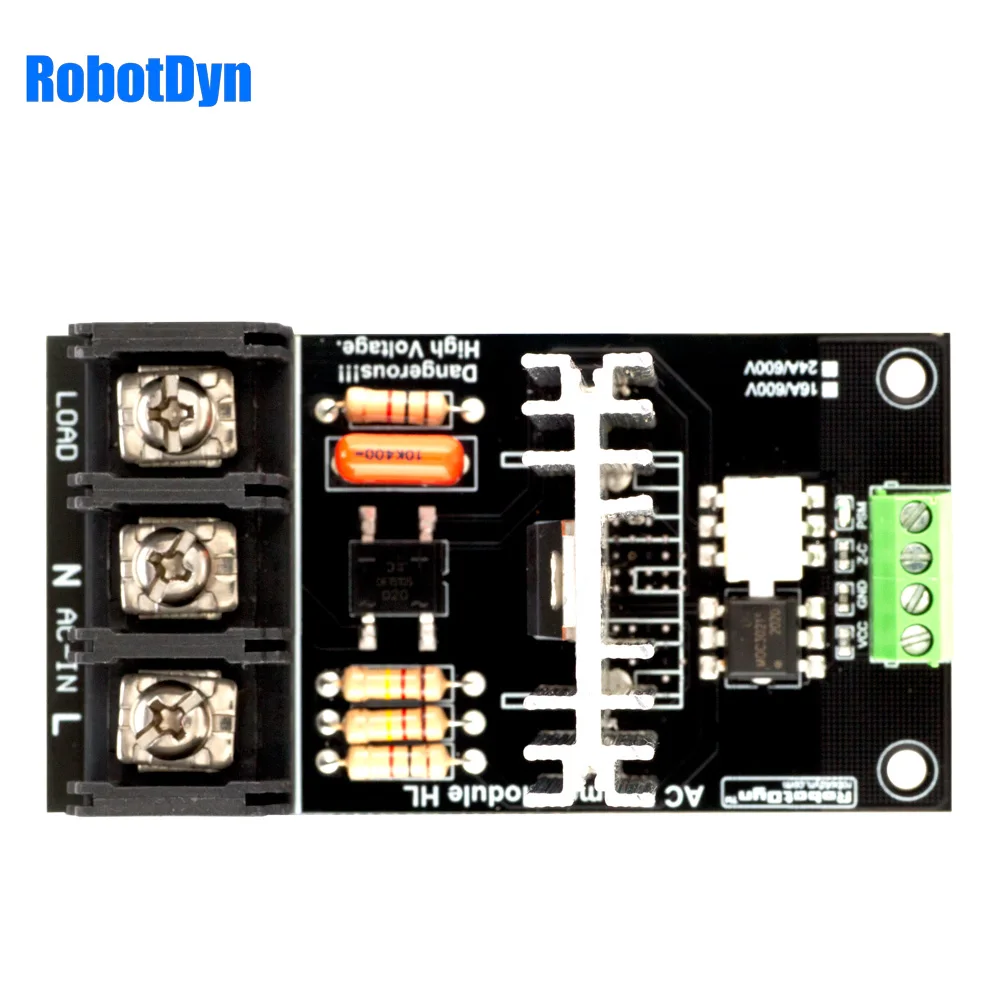

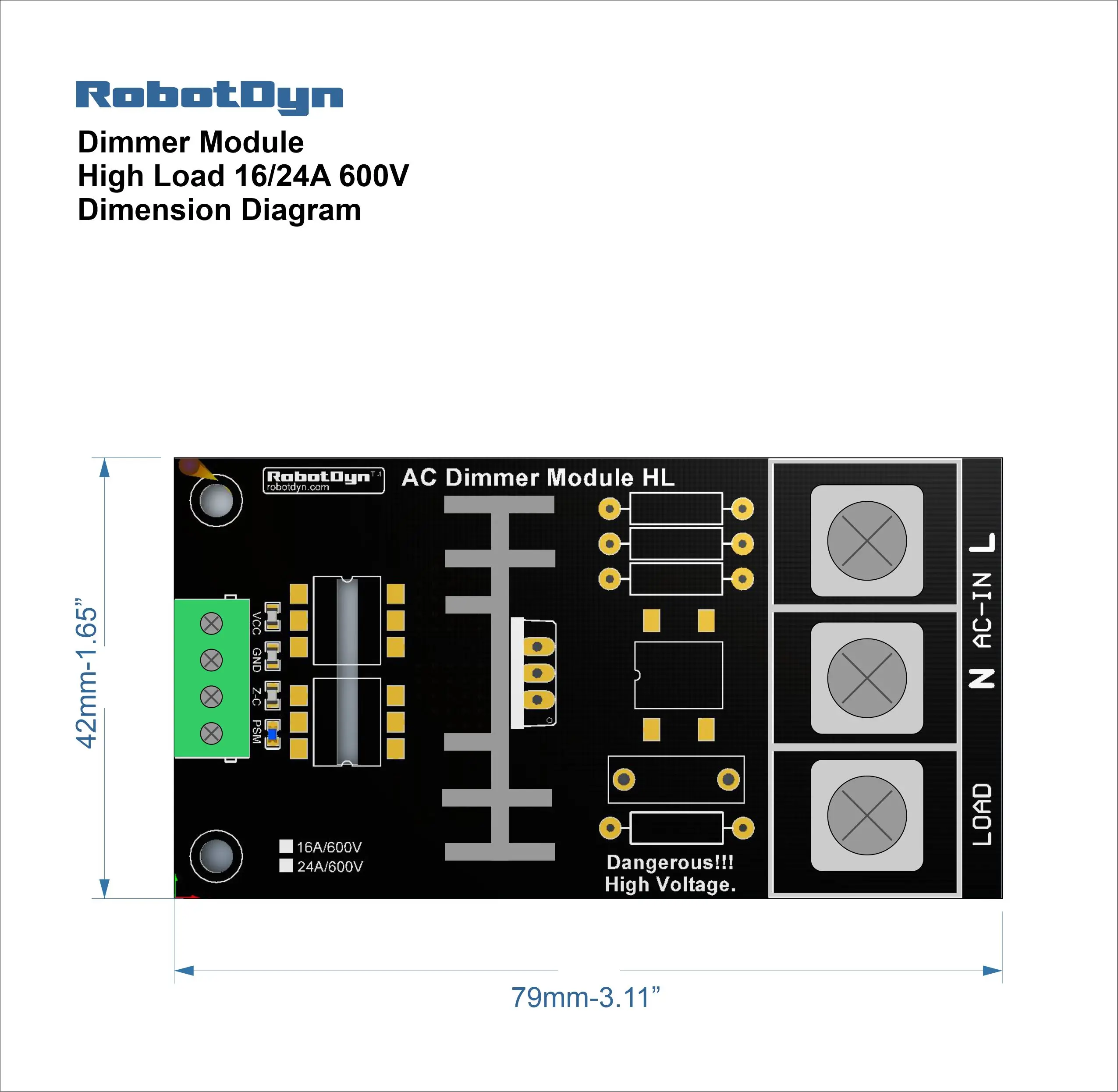

Модуль диммера переменного тока для управления погрузчиком переменного тока, 1 канал, 3,3 В/5 В логика, 16A/24A - 600 вОбзор продукта
Диммер переменного тока предназначен для управления напряжением переменного тока, которое может передавать ток до 600 в 16/24а. В большинстве случаев Диммер используется для включения/выключения питания ламп или нагревательных элементов, он также может использоваться в вентиляторах, насосах, воздухоочистителях, e.t.c.
В последнее время диммер часто используется для систем умного дома. Например, когда вам нужно плавно изменить напряжение. Питание медленно включается или выключается.
Силовая часть диммера изолирована от контрольной части, чтобы исключить возможность перебоев с высоким током на микроконтроллер.

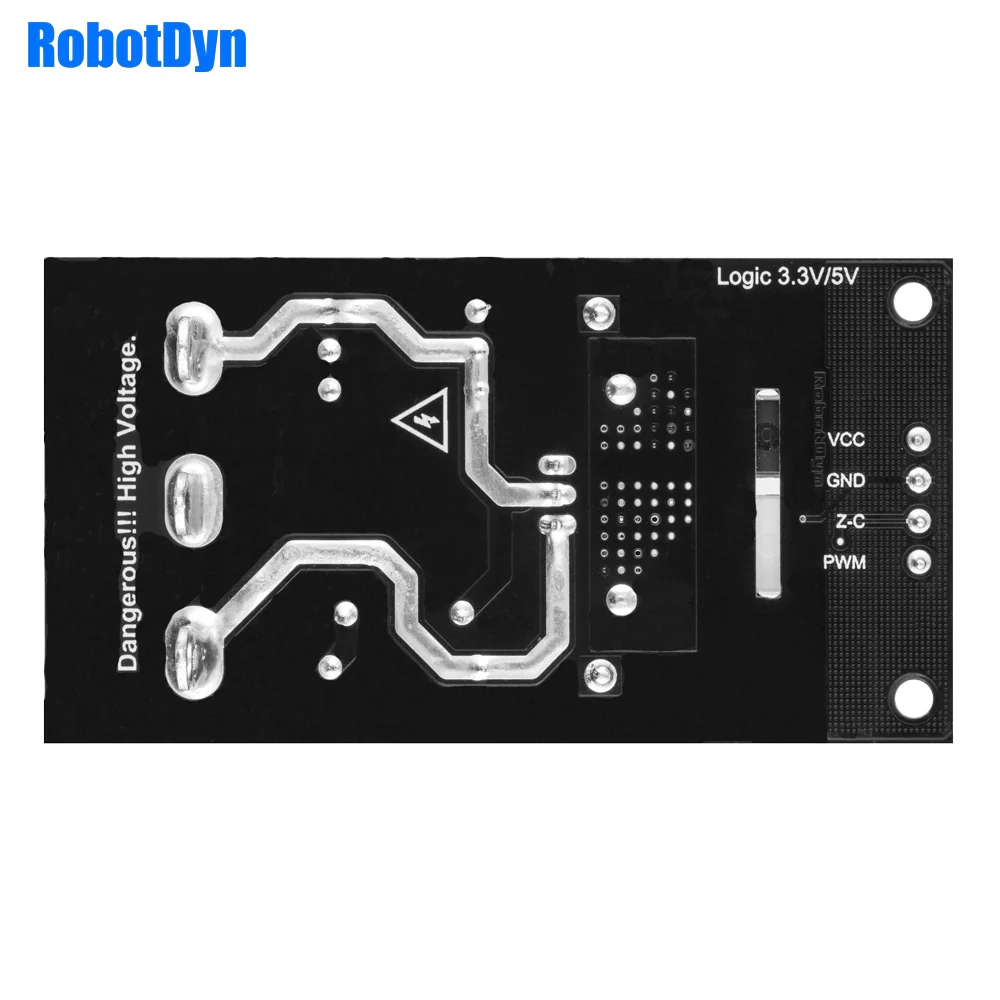

Логический уровень устойчивы к 5V и 3,3 V, поэтому он может быть подключен к микроконтроллер с 5V и 3,3 V уровень материнскую плату.
В Arduino диммер управляется с помощью библиотеки RBDdimmer.h, которая использует внешние прерывания и временные прерывания процесса. Это упрощает написание кода и дает больше времени на обработку основного кода. Вот почему вы можете управлять несколькими диммерами из одного микроконтроллера.
Вы можете скачать RBDDimmer.h library и несколько примеров в разделе «документы» или на GitHub. Мы постоянно обновляем нашу библиотека, поэтому рекомендуем проверять обновления веб-сайта или подписываться на нашу рассылку.
Диммер подключается к контроллерам Arduino с помощью двух цифровых контактов. Во-первых (ноль) для управления передачей фазы Null переменного тока, которая используется для запуска сигнала прерывания. Во-вторых (DIM/PSM) для управления (dim) током.
Обратите внимание, что Zero требует подключения к назначенным контактам микроконтроллера (которые отличаются в зависимости от модели Uno, Nano, Leonardo, Mega), так как они связаны с прерывами микроконтроллера.
Теория:
Затемнение может быть достигнуто путем импульсной модуляции пропуска:
Метод 1-один или несколько циклов (сигнал синусоидальной волны) переносятся на нагрузку при блокировке одного или нескольких циклов.
Метод 2-частичная передача каждой синусоидальной волны к нагрузке.
Метод 3-поколение модулированного полного синусоидального сигнала различной частоты до нескольких сотен герц. Этот метод требует специализированных мощных генераторов переменного тока с различной модуляцией.
Методы 1 и 2 проще всего выполнить с помощью диммера и программного кода: в обоих случаях требуется схема, которая обнаруживает нулевое пересечение и может управлять триаком.
Параметры
Мощность
До 600 в
ТРИАК
BTA16-600V / BTA24-600V
Изоляция
Оптопара
Логический уровень
3,3 V/5V
Нулевая точка
Логический уровень
Модуляция (DIM/PWM)
Логический уровень вкл/выкл ТРИАК
Ток сигнала
> 10 мА
Окружающая среда:
Для использования в помещении и на улице
Рабочая температура:-20 °C до 80 °C
Рабочая влажность: Только сухая среда
ROHS3
Совместим

Документы
Документы (инструкции, схемы и т. Д.), ссылки:
Https://robotdyn.com/Mod-Dimmer-5A-1L-EN-Английский;
Https://robotdyn.ru/Mod-Dimmer-5A-1L-RU-Россия.
Примеры библиотеки и эскиза:
Диммер библиотеки (RBDdimmer.h):Https://github.com/RobotDynOfficial/RBDDimmer
Обсуждение и поддержка FB:Https://www.facebook.com/342167936199454/posts/623343184748593/
Видео канал:Https://www.youtube.com/channel/UCh3PdwD_x7tg5sUUt3EfpfQ/videos
