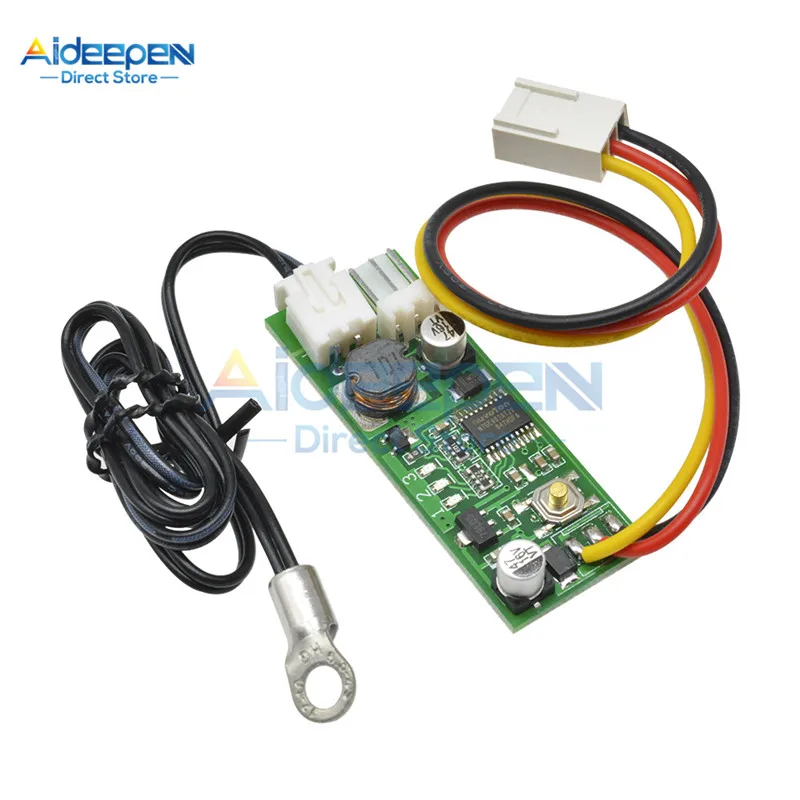

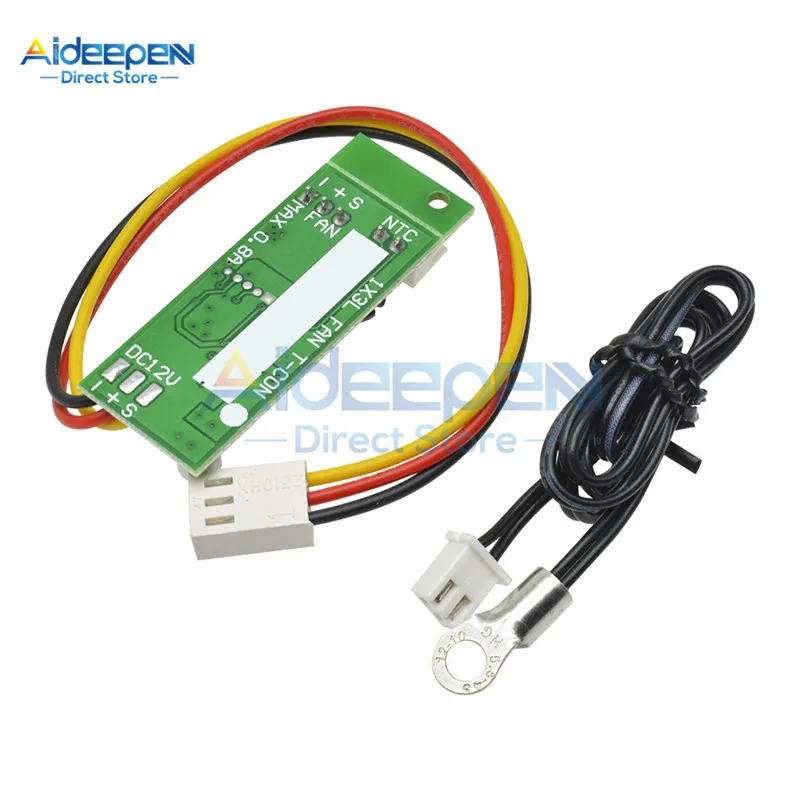

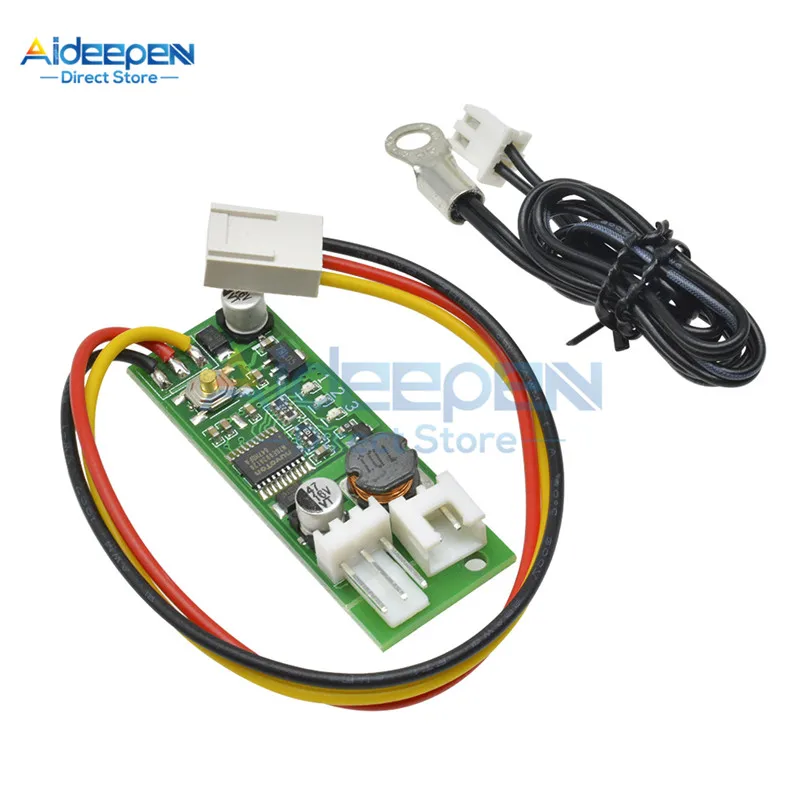

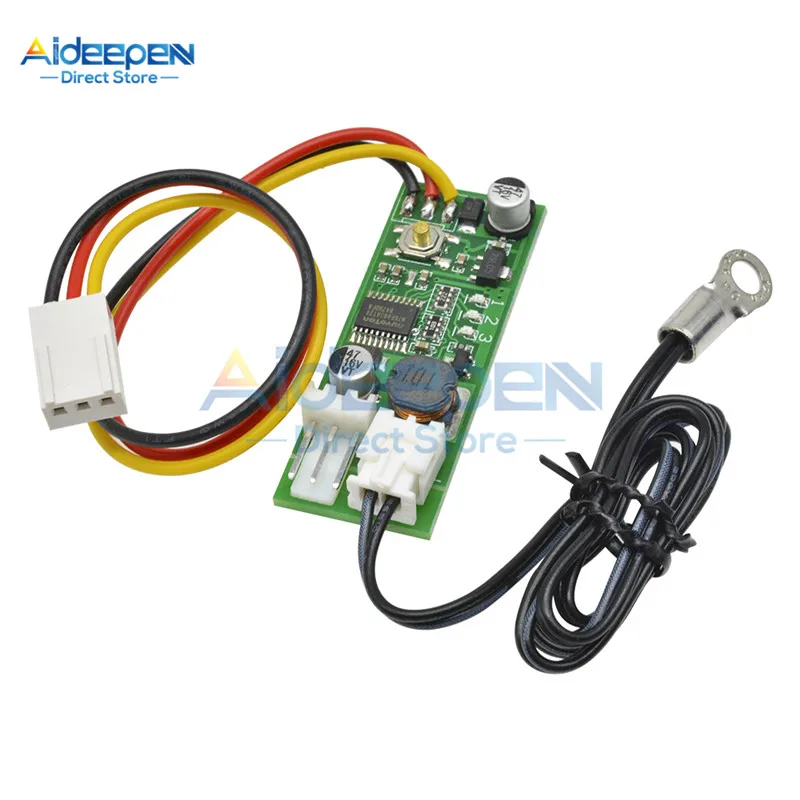

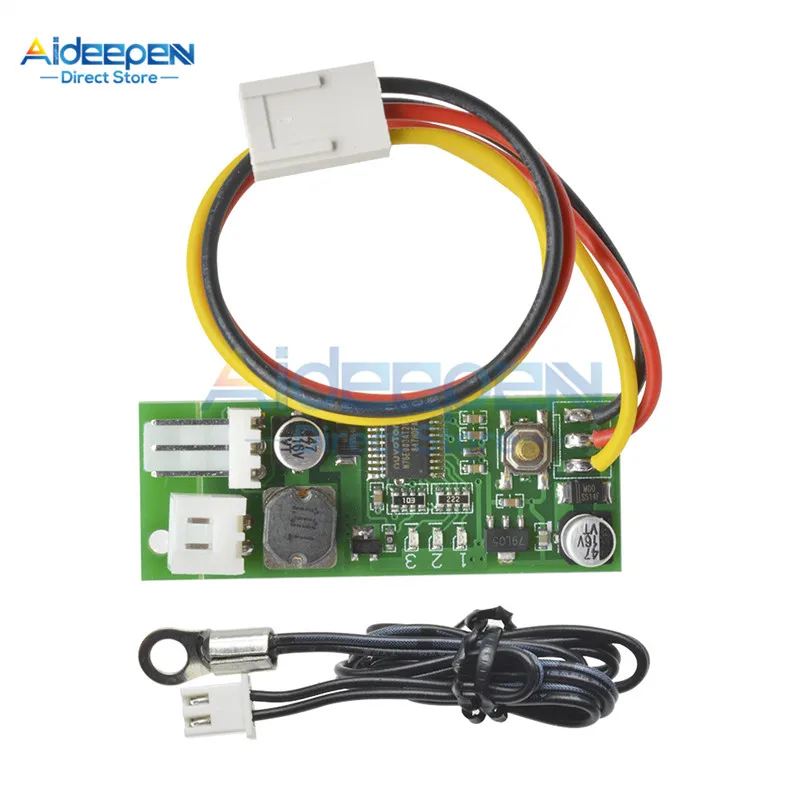

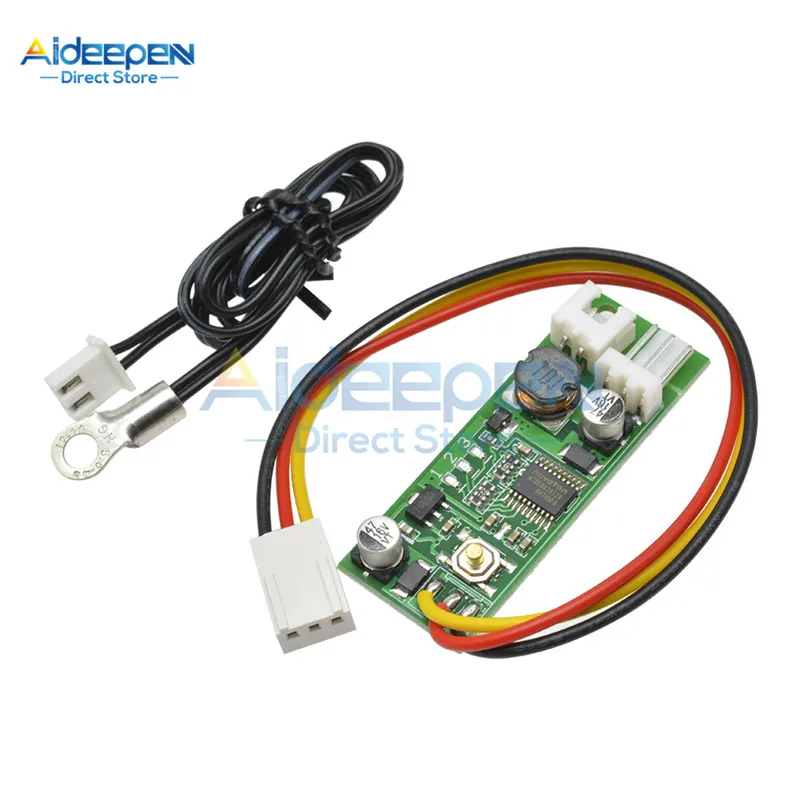

DC 12V 2-3 проводной температурный контроллер Denoised контроллер скорости ВКЛВЫКЛ для ПК Вентиляторсигнализация плата модуль с проводным кабелем

Описание:Контроллер подходит для автоматического контроля скорости вентилятора постоянного тока с температурой, когда ток 12 В не превышает 0,8а.Параметры:

Параметр

Значение

Рабочее напряжение

DC12V может работать в диапазоне 9-14 в

Интерфейс вентилятора

2510-3P изгиб (pin расстояние 2,54 мм)

Ток вентилятора

Менее 0,8а

Защита

Защита обратного подключения на входе.Нет защиты от перегрузки на выходе! Обратите внимание, что выход не должен быть коротким или перегружен

Выходной диапазон привода

5% -100 часть вентилятора низкая выходная мощность может не поворачиваться,Пожалуйста, отрегулируйте вентилятор, чтобы начать использование положения

Рабочая температура

-20 по Цельсию до 60 по Цельсию

Параметры температурного зонда

NTC 50K B = 3950

Температура зонда

Маленькая черная головка 120 градусовКольцевой зонд 110 градусов Цельсия

Размер платы

43 мм * 18 мм * 9 мм (за исключением расширенного интерфейса)Интерфейс вентилятора продлевается на 8 мм

Заводские параметры по умолчанию

Низкая скорость 20%.Температура ускорения 30.Ширина ускорения 5.Не выключайте выход.При этом температурном режиме удерживание зонда ладонью ускорится в течение нескольких минут. Если зонд зажат в подмышку, он достигнет полной скорости в течение 2 минут.

Компоненты:1>. Входная линия: красный, черный, линия электропитания только для сварки 12 В положительного и отрицательного шнура питания, в качестве общего использования. Трехпроводной соединитель Оснащен разъемом 2510-3P, который используется для измерения скорости некоторых основных плат трех проводов вентиляторов. Большой интерфейс 4P облегчает получение энергии от шасси.2>. Температурный Зонд: маленькая черная головка коротка, низкая теплоемкость. Он подходит для тестирования узкого пространства и температуры воздуха, и ответ относительно быстрый. Кольцо зонд прилагается внутри кольцо с металлическим наконечником с фактурой с диаметром 4,2 мм. Подходит для крепления на радиатор или другую поверхность нагревательного объекта с помощью винтов.Особенности:1>. 12 В 2-3 линейный регулятор скорости вентилятора2>. Ручная автоматическая интеграция управления выходом без импульса3>. Бесшумный и не горящий вентилятор4>. Контроль MCU является точным и нежным5>. Установка автоматического сохранения и выключения вентилятораРучное автоматическое управление интеграции:1>. Ручное управление без температурного зонда. Нажмите/Дважды щелкните (дважды щелкните скорость не слишком быстро) кнопку вверх/вниз передач. Каждый сдвиг продолжается через 20 секунд, и передача автоматически хранится. Индикатор No. 2 быстро мигает за 20 секунд (когда контроль температуры недействителен). Когда вспышка остановлена, это означает, что файл был сохранен. 3 / 1 индикатор светильник всегда горит в тех случаях, когда вы не можете продолжать Увеличение/не по-прежнему для того, чтобы уменьшить позиции.2>. Когда датчик температуры установлен, ручная скорость используется в качестве начальной низкой скорости (нижняя линия скорости). Когда температура превышает ускоряющую температуру, скорость вентилятора плавно ускоряется с увеличением температуры.Когда температура достигает и превышает сумму температуры ускорения и ширины ускорения (полной температуры скорости), вентилятор работает на полной скорости.Установите параметры температуры ускорения и ширины ускорения, как показано на схеме ниже. Номер 123 представляет светильник индикатора на плате (красный) и состояние (белый) отображается в бинарном порядке:3>. Настройка стратегии отключения вентилятора:Во-первых, выключите и снимите вентилятор. Нажмите кнопку set, чтобы электрифицировать контроллер. Удерживайте кнопку настройки (около 3 секунд) до тех пор, пока три лампы не превратятся в двойное состояние вспышки, а затем отпустите кнопку.Индикаторная лампа превращается в одиночный светильник, который представляет состояние настройки режима входа.Контроллер разделен на три вида режимов работы, соответствующие 1, 2, 3 индикаторному светильник с двойным миганием, через короткий кнопочный переключатель, установите длину, нажмите кнопку, чтобы сохранить и выйти из режима набора и автоматически вернуться в нормальное рабочее состояние. Три режима работы:1. Не закрывайте выход.2. Выключите выход ниже 2 градусов Цельсия ускорения.3. Выключите выход ниже 5 градусов Цельсия ускорения.Пример инструкции:Установите температуру ускорения 35 градусов по Цельсию, ускорьте ширину 10 градусов по Цельсию, отключите режим 3 (ниже, чем температура ускорения 5 градусов по Цельсию). После этой настройки, когда источник питания ниже 35 градусов, вентилятор не поворачивается. Когда температура поднимается до 35 градусов по Цельсию, вентилятор начинается в соответствии с ручной установкой. Температура продолжает расти, скорость плоского ускорения, достигая и выше 45 градусов Цельсия, полная скорость вентилятора. Когда температура опускается до 35-30 градусов Цельсия, вентилятор всегда работает в соответствии с ручной установкой скорости, ниже 30 градусов вентилятор останавливается.Обратите внимание, что отключение вентилятора контролируется режимом гистерезиса, который может эффективно предотвратить повторное переключение вентилятора вблизи критической точки. Например, после вышеуказанных настроек температура поднимается до 35 градусов Цельсия, запускает вентилятор, остывает ниже 30 градусов Цельсия, выключает вентилятор.Теплые советы:Так как большинство вентиляторов работают с низким выходом, их нельзя запускать. Поэтому при установке минимальной скорости контроля температуры, следует отрегулировать до минимального, и пусть вентилятор остановится вручную. И затем, шаг за шагом, высокая производительность, пока вентилятор не запустится. После фактических настроек, не ниже этого положения, в противном случае вентилятор может не запускаться с низкой скоростью.
