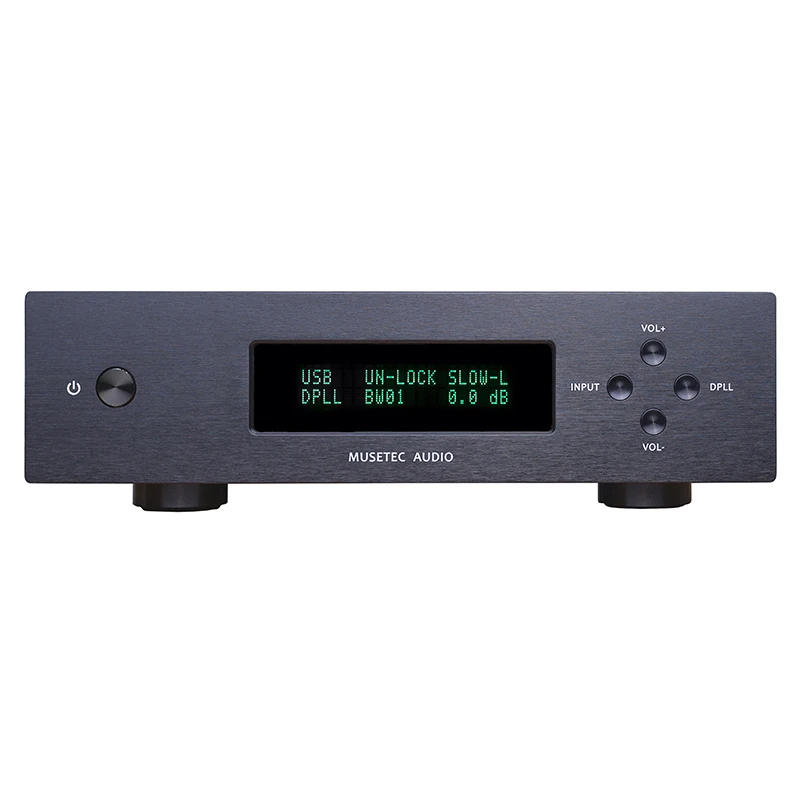

L.K.S Audio MH-DA004 Mini ES9038pro флагманский ЦАП аудио декодер USB аудио декодер AES/коаксиальный/I2S
Идея дизайна DA004Mini вытекает из восторженных обзоров флагманской версии DA004. Миниатюрный внешний вид мини сохраняет большую часть сути флагманской версии DA004, такой как Crystek фемтосекундные часы, уникальная Дискретная Выходная схема класса А, а также множество источников питания со сверхнизким уровнем шума и так далее, сделайте мини-этот новый миниатюрный декодер имеет очень хорошую звуковую основу.
MH-DA004Mini предоставляет две версии конфигурации:
Во-первых, это стандартная версия, в которой используется стандартный итальянский usb-модуль аманеро Musheng, а в модуле используется обычный активный кварцевый генератор.
Вторая-обновленная версия USB, с использованием двух дорогих активных часов Crystek CCHD-957 со сверхнизким временем дрожания, звуковое поле более открытое, звук более свежий и влажный, полный и прозрачный.
Друзьям, которые часто используют USB для подключения к компьютеру, рекомендуется приобрести обновленную версию USB.
Разница между двумя версиями только в приемной части USB, остальные части полностью одинаковые, а часть USB не повлияет на производительность других интерфейсов DAC.
■ Описание продукта --------------------------------
★Используйте чип ESS single ES9038pro DAC
★Часы Crystek CCHD575 со сверхнизким дрожанием в качестве мастера (82fS)
★Выходная схема класса А, полученная от флагманской версии DA004
★6 комплектов источника питания переменного тока, всего 12 комплектов линейной стабилизированной конструкции источника питания
★Итальянское usb-решение (USB и материнская плата предназначены для электрической изоляции)
★Встроенный модуль CSR Bluetooth (CSR8670) поддерживает APTX
★Обильные входные порты (AES, коаксиальный, оптоволоконный, USB, односторонний I2S, балансный I2S)
★Односторонние и сбалансированные выходные порты с функцией отключения звука
★Два высококачественных силовых трансформатора
★Полнофункциональный пульт дистанционного управления

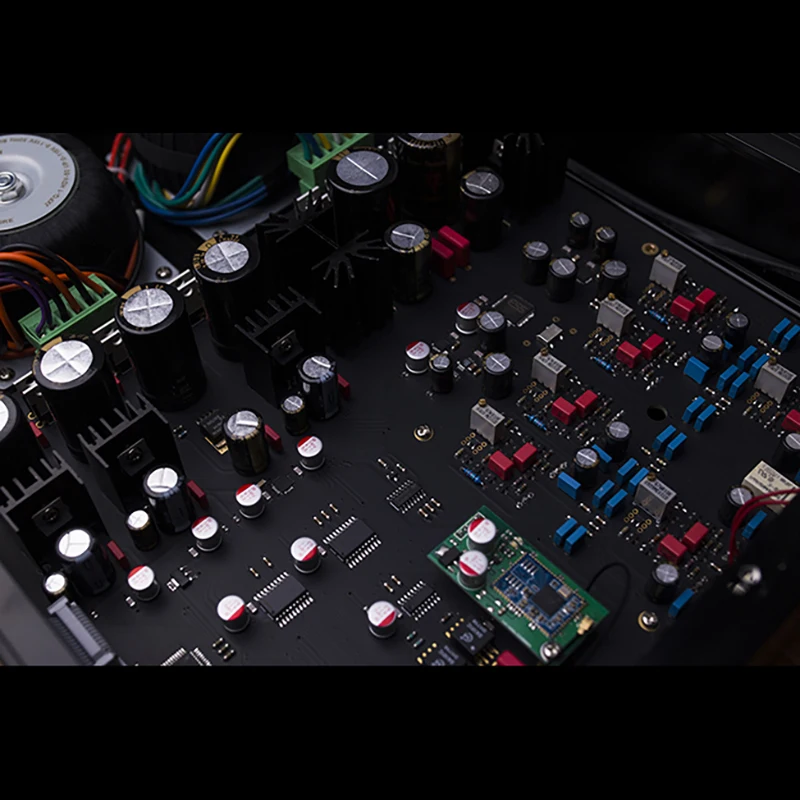

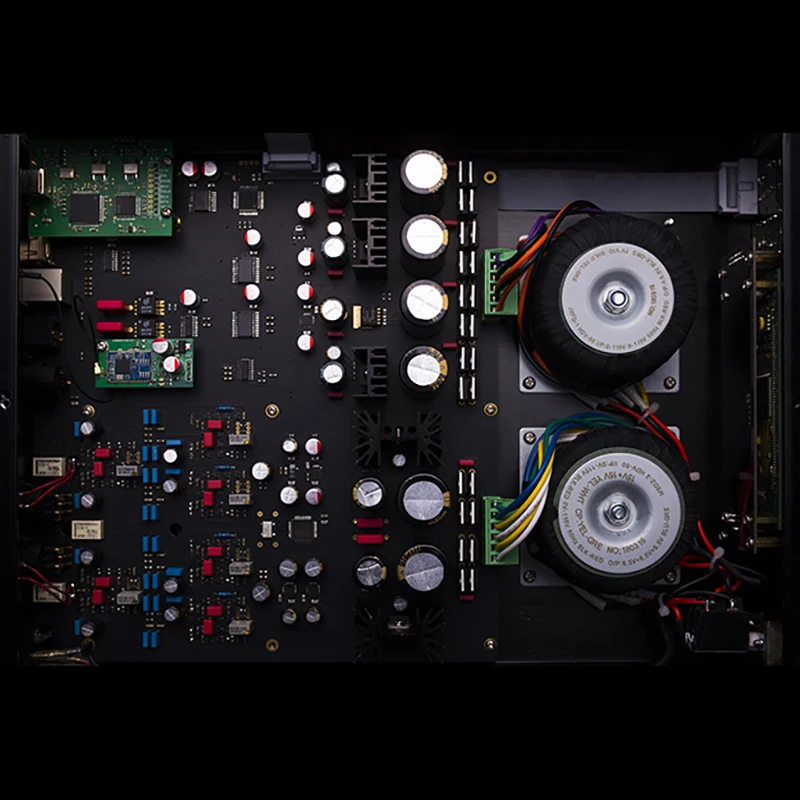

Энтузиасты с достаточным опытом знают, что чип DAC-это только основа машины. Самое главное-это конструкция и настройка периферийной цепи. Для достижения наилучшего эффекта воспроизведения звука с помощью ES9038pro, Musheng не идет на компромисс. Конструкция цепи, например, использование двух высоких-качественные трансформаторы для получения 6 комплектов источника питания переменного тока, всего 12 комплектов стабилизированных схем низкого уровня шума (во многих ключевых частях используется Двухступенчатая Стабилизация напряжения), на втором этапе стабилизации напряжения используются самые высокие показатели в текущей отрасли. Чип питания используется для обеспечения быстрого отклика, Источник питания со сверхнизким уровнем шума и достаточным запасом тока.
В то же время, чтобы справиться с уникальным выходным сигналом сверхвысокого тока es9038pro, Musheng специально разработала контур преобразования IV. Эта часть цепи имеет чисто дискретный дизайн. Используемые подложки-это аудиотриоды, двойные полевые трубки и аудиомедиумы с чрезвычайно низким уровнем шума. Цель силовой трубки и так далее-получить максимально точное и естественное воспроизведение звука. Этот режим цепи не имеет аналогов благодаря традиционному выходу интегрального операционного усилителя (например, OPA627, AD797, LME49990, OPA1612 и т. д.).
Мушэн выполнил следующие проекты в наиболее важных местах:
1. Что касается USB-части, мушэн всегда настаивал на использовании итальянского USB-решения «аманеро». Это ведущее в отрасли решение для воспроизведения USB. Признано, что эта программа имеет лучший звук, чем у популярных xmos, и Musheng улучшился на основе оригинальной итальянской версии. В usb-модуле платы используется шесть наборов сверхнизкого уровня шума LDOs для частичного источника питания (Оригинальная версия-два LDOs). Кроме того, в обновленной версии usb Musheng используются два ультранизкошумных часа Crystek для обновления, И обеспечивает автономный модуль источника питания со сверхнизким уровнем шума для трансформатора мощности декодера для питания usb-модуля, который имеет значительный эффект улучшения звука, очень подходит для энтузиастов, которые используют компьютер в качестве игрока. Таким образом, можно сэкономить на стоимости покупки внешнего цифрового плеера.

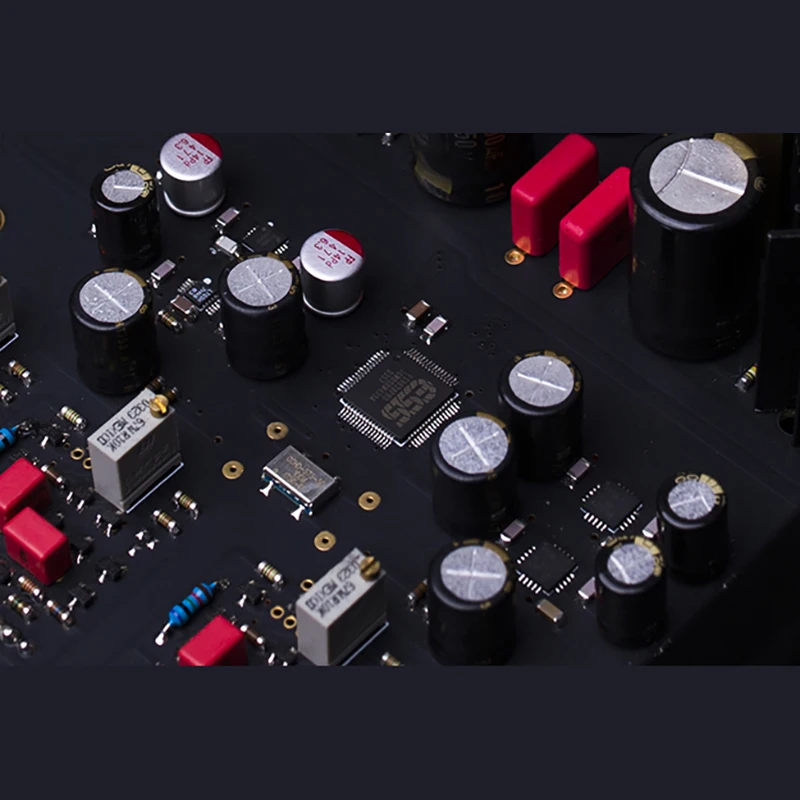

2. Для основного положения часов Musheng одинаково бескомпромиссен, используя Crystek CCHD-575 фемтосекундные часы для обеспечения ES9038pro с очень низкой частотой дрожания (82fS @ 100 МГц). Опытные Любители знают, что при восстановлении цифрового звука часы-это душа системы, и из этого видно важность часов. А для чистоты тактового сигнала, Musheng начал с источника, источника питания и использовал независимый набор источников питания переменного тока независимо от стоимости. После прохождения двухступенчатого регулятора напряжения со сверхнизким уровнем шума эти часы были поставлены отдельно, что значительно улучшило звук. Тишина фона и стабильность звукового изображения.
3. Musheng разработал независимые источники питания для левого и правого каналов чипа ЦАП, так что перекрестные помехи силовых помех левого и правого каналов максимально снижены до очень низкого состояния, В результате обеспечивается отличное разделение звука и чрезвычайно Точная стабильность звукового изображения.
4. Musheng начал разрабатывать дискретные схемы для замены традиционных чипов операционного усилителя три года назад, потому что традиционные чипы операционного усилителя зависят от размера чипа и некоторых врожденных факторов интегральных схем SOC, И составляют отдельные части внутренней цепи. Производительность очень ограничена, а тепловое потребление очень низкое. В основном все Интегрированные чипы операционного усилителя работают при очень низком токе покоя (менее 10 мА). Даже усовершенствованной версии opa627 gold в глазах энтузиастов недостаточно. Благодаря увеличению выходного тока ES9018/28/38, общая производительность не может удовлетворить требовательные потребности аудиофилов. Дискретная Выходная схема, разработанная Musheng, имеет двойной вход JFET трубка с полевым эффектом и выход средней мощности 3 А. Он может легко удовлетворить высокий выходной ток обработки ES9038pro. После трех лет аккумулированных более 100 регулировок параметров цепи, звук производительность чрезвычайно естественная, нейтральная, высокая и низкая пластичность.
Все порты MH-DA004Mini DAC поддерживают вход DSD (коаксиальный, оптический, BNC, AES/EBU-это вход DoP, USB, I2S и т. д., поддерживает встроенный вход исходного кода DoP, DSD)
Все онлайн-декодеры Musheng спроектированы с полностью сбалансированными аналоговыми схемами. Друзья, пожалуйста, не спрашивайте, является ли это истинным балансом.
Итальянский USB-модуль аманеро, используемый этой машиной, поддерживает декодирование PCM и DSD в режиме доступа USB. PCM поддерживает различные кодовые скорости от 44,1 K до 384K, а DSD поддерживает DSD64, DSD128, DSD256, DSD512 (Windows).
Поддержка 32/64 бит XP/Vista/win7/win8/win10 в системе Windows, необходимо установить запатентованный драйвер (поддержка KS/Wasapi/WDM/ASIO).
Mac OS 10,6 + и Linux UAC2 не требуют драйверов.
Загрузите драйвер USB DSD и метод настройки использования (скопируйте адрес ниже, чтобы открыть его в браузере)
Http://www.mu-sound.com/service.html
Характеристики ---------------------------------
1. Однокристальный Метод декодирования ES9038pro.
2. Два высококачественных тороидальных трансформатора, всего 12 комплектов линейного источника питания.
3. Встроенный специально разработанный итальянский USB-модуль аманеро, авторизованный оригинальной заводской лицензией. USB-модуль добавляет чип изоляции заземления для изоляции сигнала помех компьютера к аудиосистеме.

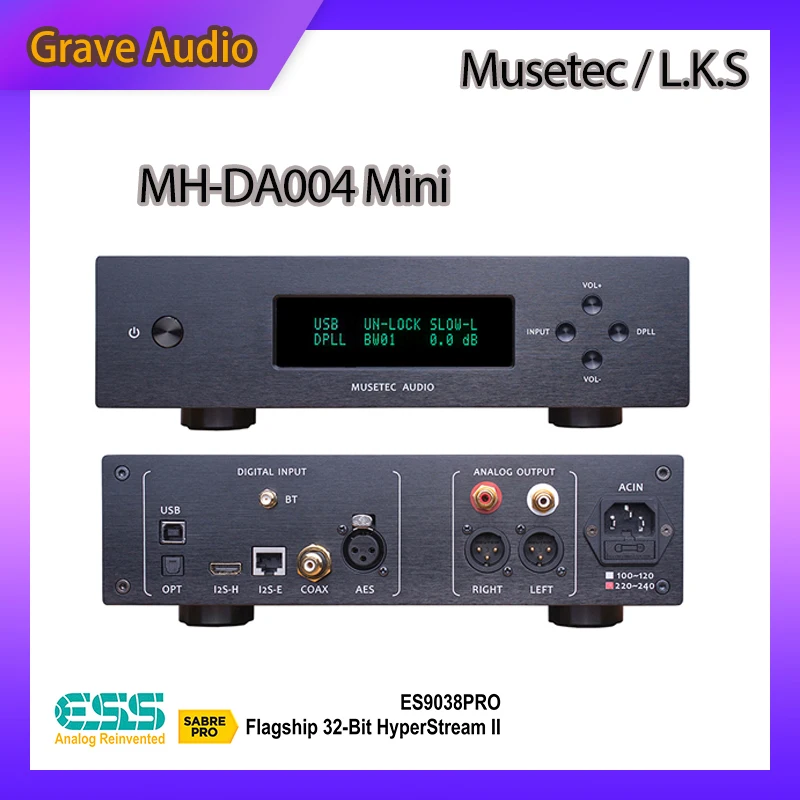

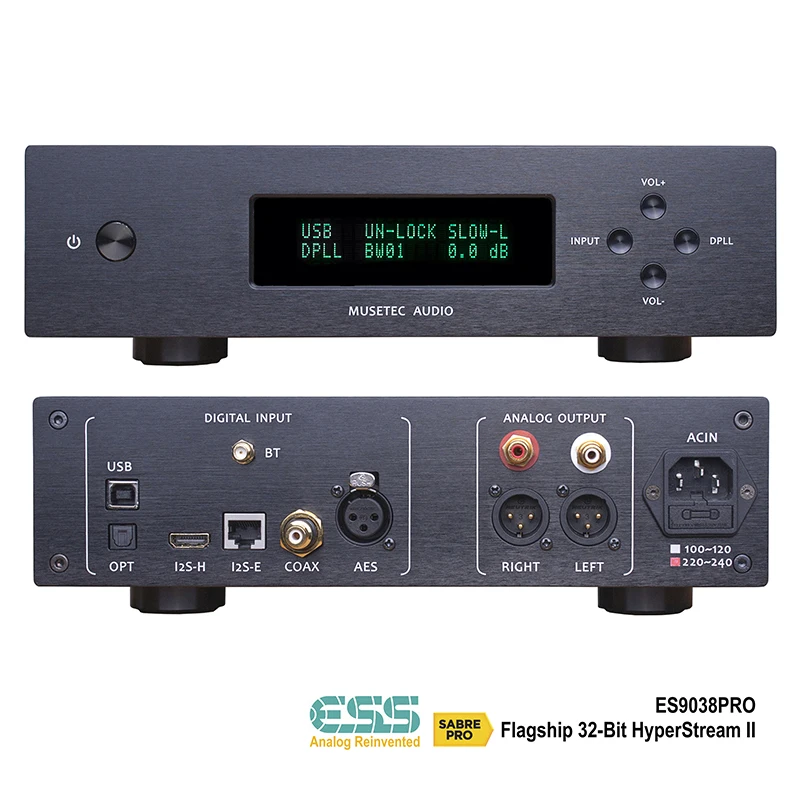

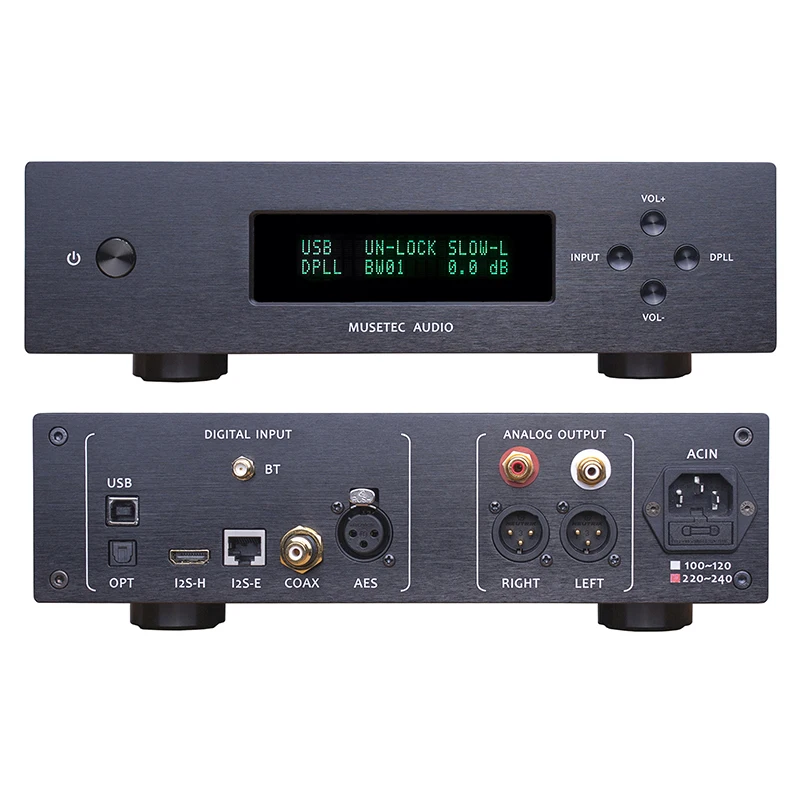

4. Поддержка USB, одностороннего сигнала I2S/DSD (RJ45), балансного сигнала I2S/DSD (HDMI), коаксиального, балансного сигнала AES/EBU, оптического волокна, всего шесть исходных входов, все порты поддерживают вход DSD.
5. Аналоговые аудиовыходные порты включают пару стандартных односторонних выходов RCA и балансный выход XLR.

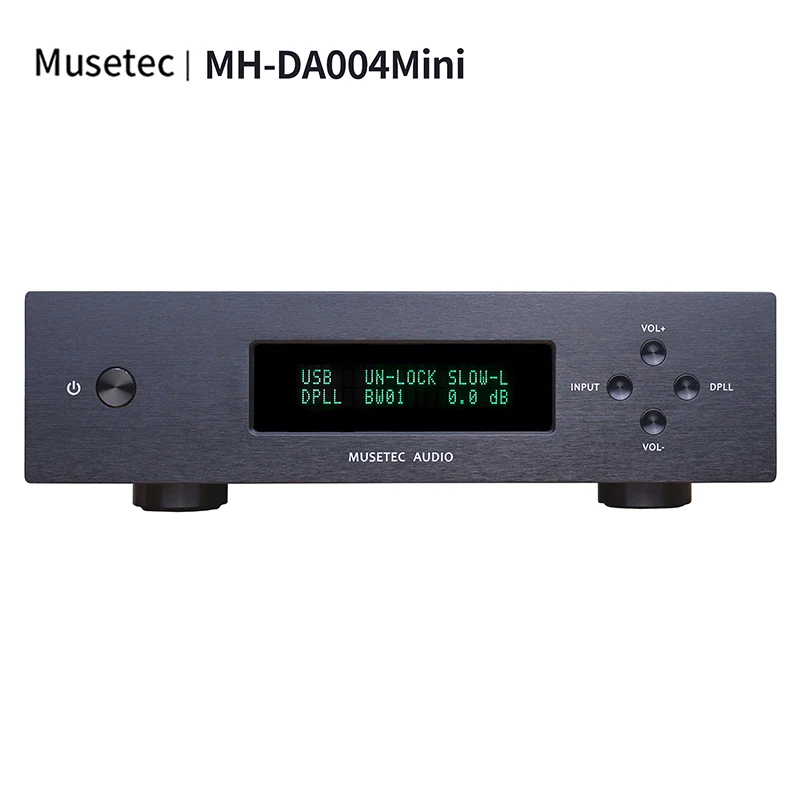

6. Экран дисплея использует экран VFD, эффект отображения великолепен.
7. Используйте физическую кнопку управления.
8. Поддержка цифровой регулировки громкости 0 дБ ~-127 дБ, уровень 0,5 дБ. В то же время он также имеет функцию дистанционного управления, чтобы пропустить регулировку громкости.
9. Поддержка нескольких настроек режима цифрового фильтра (подробности см. В руководстве пользователя). Его можно выбрать произвольно, а затухающие Характеристики цифрового фильтра отличаются в разных режимах фильтрации.
10. Поддержка декодирования внутренней цифровой фазовой настройки полосы пропускания цикла (подробности см. В руководстве пользователя).
11. Поддержка дефокусировки для увеличения или выключения.
12. Дисплей имеет 4 уровня яркости. Регулировка с помощью пульта дистанционного управления.
13. Большинство настроек имеют функцию памяти, настройки будут автоматически сохраняться при выключении, а настройки будут восстановлены при перезапуске.
14. Динамический диапазон> дБ
15. Искажение <0.0002%
16. Разделение стерео> 120 дБ
17. Амплитуда выхода несимметричного порта RCA 2Vrms, амплитуда выхода сбалансированного порта XLR 5Vrms.
18. Размер машины: Ширина 290 * Глубина 385 * высота 85 мм
19. Вес нетто машины 5,8 Кг
Упаковочный лист ---------------------------------
Аксессуары для станков включают:
1. Пульт дистанционного управления * 1
2. Руководство * 1
(Загрузите электронный файл с веб-сайта Mu-sound http://www.mu-sound.com/ch/about.asp?id=3)
3. Сертификат продукта
4. Шнур питания
5. USB кабель
6. Загрузите USB-драйвер и используйте Метод настройки (скопируйте адрес ниже, чтобы открыть его в браузере)
Http://www.mu-sound.com/ch/about.asp?id=3
