Независимо от небольшого внешнего вида продукта, но производительность особенно мощная, ее можно сравнить с любым контрактным продуктом с его небольшим размером и производительностью без ущерба для.
Возьмите этот мини Бесщеточный Регулятор и отправьте кабель.

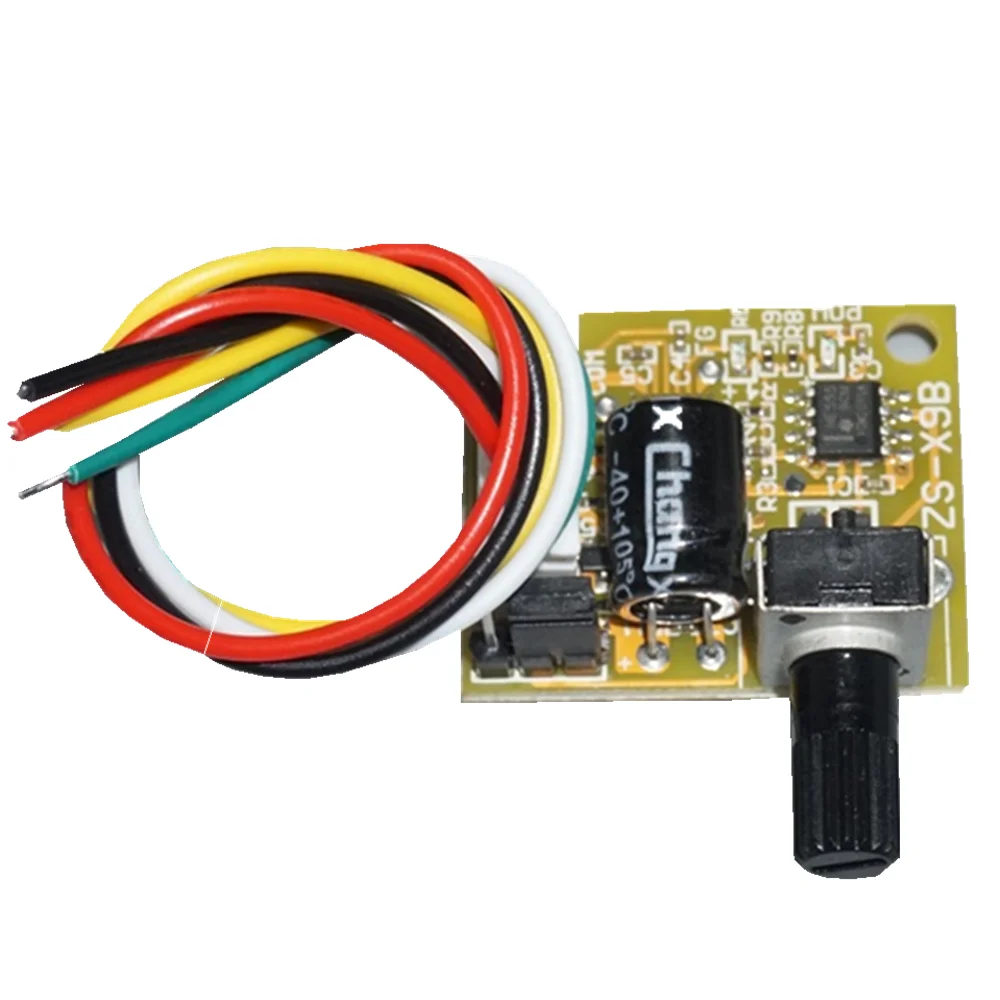

Новый мини трехфазный Бесконтактный (без Холла) бесщеточный контроллер скорости двигателя постоянного тока BLDC принимает импортные чипы TI,
В то же время Увеличьте входную мощность обратного подключения защиты,
С выходной фазой потери и индикацией неисправности блокированного ротора,
Может управлять трехфазным трехпроводным трехфазным четырехпроводным небольшим бесщеточным двигателем,
Синусоидальная волна, низкий звук ванны, маленький,
Разработан по оригинальным чертежам TI. Он имеет наиболее стабильную производительность и высокую стоимость в своем классе. Он имеет встроенный дизайн и прост в эксплуатации. Карманном с бесщеточным двигателем постоянного тока, регулятор скорости, простых в использовании.
Индикатор неисправности включен во время нормальной работы, и он выключается, когда возникает проблема с потерей фазы.

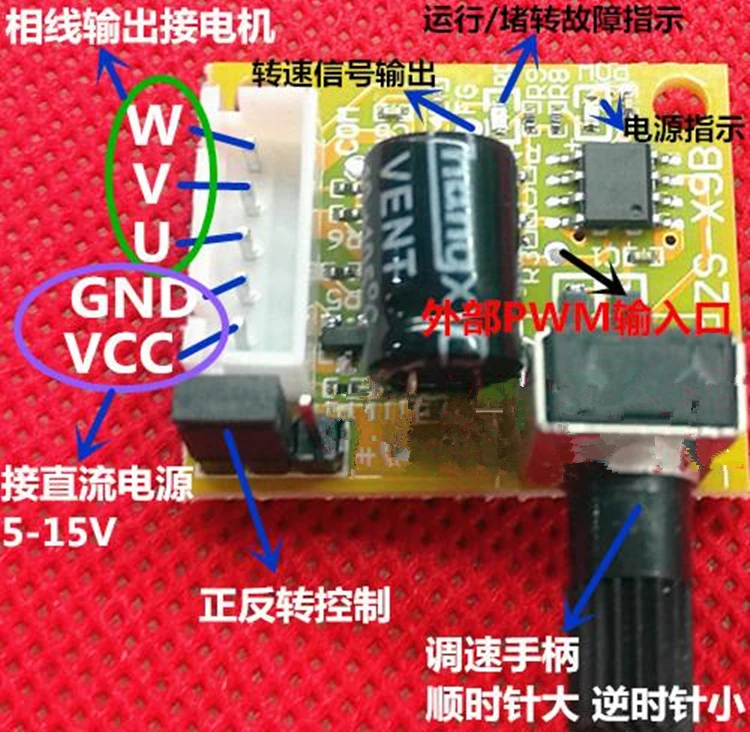

Ниже показана схема проводки с различными типами бесщеточных двигателей,
Большинство трехфазных трехпроводных Трехфазных четырехпроводных бесщеточных двигателей на общем рынке (один из четырехпроводных двигателей не должен быть подключен к общему терминалу):
Технический индекс:
Модель: ZS-X9B
Наименование: трехфазный Бесконтактный (без залов) бесщеточный двигатель постоянного тока 15 Вт

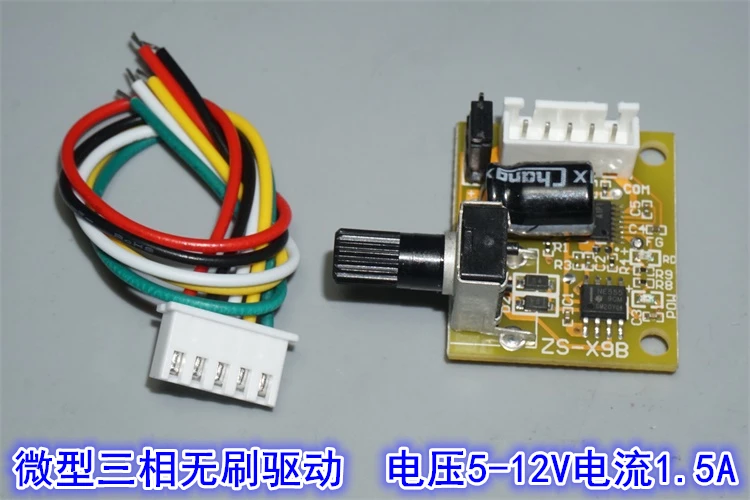

(1) Рабочее напряжение: DC5V-12V (лимит 15В)
(2) Рабочий ток: 1.5A непрерывный (пик 2A)
(3) мощность управления: 15 Вт (номинальный максимум)
(4) Ток покоя: 0.005A (в режиме ожидания)
(5) рабочий цикл ШИМ: 0%-100%
(6) Максимальная скорость: около 10000 об/мин (различных типов двигателей отличаются друг от друга)

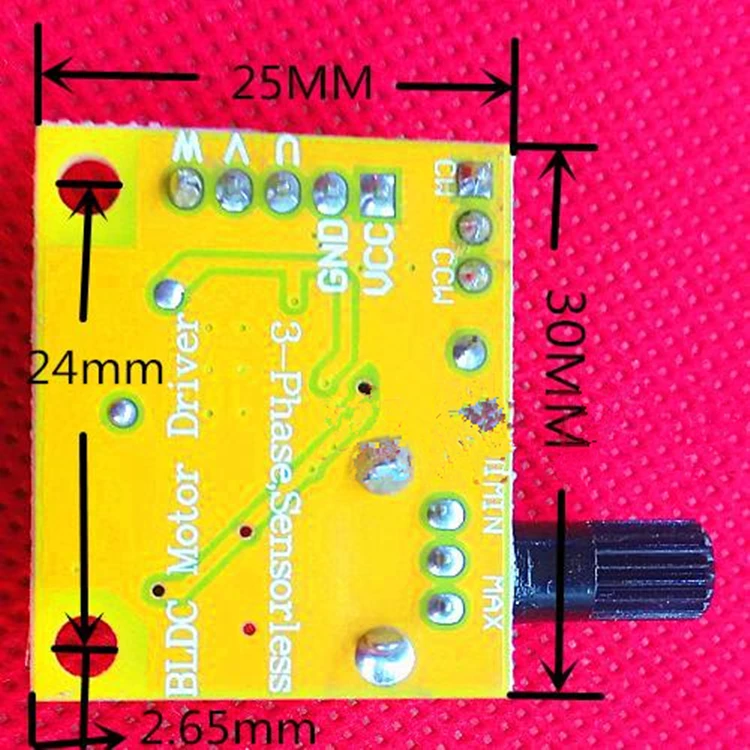

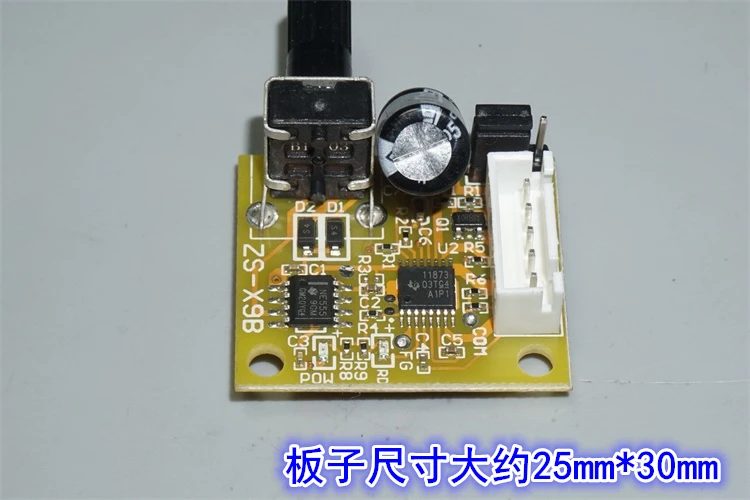

Размер печатной платы: 30 мм x ширина 25 мм (без ручки) общая высота 15 мм

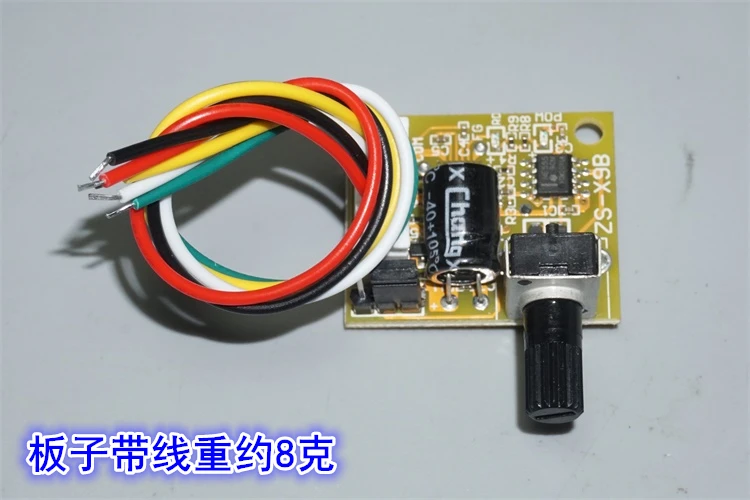

Вес нетто: 6,2 г Главная плата плюс кабель 8,8 г
Очень важно попросить покупателей не читать следующие меры предосторожности:
1. Этот мини Бесщеточный контроллер двигателя постоянного тока использует один чип с высокой интеграцией,
Приводной двигатель не требует датчика Холла,
Блок питания регулируется прямым током и не может быть подключен к переменному току.
Ток поставок должен быть достаточным,
Используйте его в диапазоне напряжения и тока параметров, указанных на веб-странице.
Есть много типов бесщеточных двигателей, и они сочетаются с регуляторами скорости.
Мы не гарантируем, что все бесщеточные двигатели могут быть применены,
Пожалуйста, убедитесь, что проводка правильная и прочная, прежде чем включать и тестировать машину (если вы не знаете двигатель для первого тестирования питания, jianyi's входное напряжение должно быть в районе 5,5-6V. После тестирования в порядке, увеличьте напряжение в соответствии с условиями работы и потребностями двигателя).
2. Этот мини трехфазный бесщеточный регулятор скорости, Входная мощность имеет обратную защиту подключения, он не будет гореть, если подключен обратно.
Когда внутренняя интегральная схема защиты от перегрузки по току работает, внутри чипа есть набор схем обнаружения ограничения по току,
Нормальный рабочий непрерывный ток находится в пределах 1.5A, пиковое значение 2A,
Пожалуйста, сотрудничайте с двигателями с эквивалентным рабочим напряжением, током и мощностью,
Параметры, которые слишком далеко друг от друга, не подходят для использования, такие как принудительное использование,
Будут некоторые плохие феномены и риск сжигания основного чипа.
Линия двигателя защищена от потери фазы и блокировки ротора. На основной плате есть светодиодный индикатор.
Но он не подходит в течение длительного времени, и строго запрещено иметь плохой контакт трех фазных проводов двигателя (без Холла Бесщеточный двигатель необходим для нормального запуска. На начальном этапе запуска чип будет принудительно отправлять набор токов запуска. Для достижения определенного крутящего момента, это увеличит большой пусковой ток заставляет двигатель быстро вращаться. Если провод двигателя плохо контактирует, будет выдан ложный сигнал запуска. Если воздействие больше, когда входное напряжение высокое, чип драйвера, скорее всего, выгорит, поэтому сгоревший чип не покрыт гарантией)

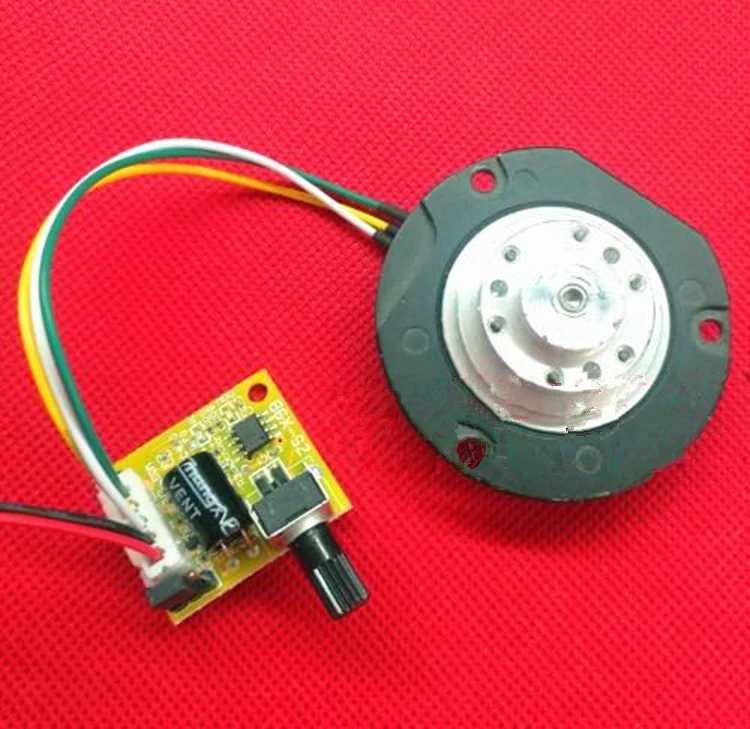

3. Следующие пункты следует отметить, когда этот Бесщеточный диск оснащен бесщеточными двигателями жесткого диска на рынке:
(1) двигатели жесткого диска на рынке обычно имеют три линии и четыре линии.
Три провода трехпроводного двигателя могут быть непосредственно подключены к W V U на приводной плате.
Вам не нужно различать заказ, просто возьмите его.
Но проводка должна быть твердой,
Четырехпроводный двигатель имеет еще одну общую линию COM,
Обязательно Узнайте общую линию (общая линия состоит из трех линий и, как правило, толще)
Нет необходимости в подключении (общественная линия должна быть разделена, Если общественная линия не разделена,
Смешанный в трех фазных проводах, двигатель не может запускаться,
Обычно он останавливается после нескольких коктейлей.
Вы должны обратить внимание на возможность повреждения драйвер материнской платы с течением времени!) Остальные три провода соответственно подключены к W V U на материнской плате
(2) Источник питания двигателя жесткого диска в пределах 7200 об/мин не должен превышать 12 В между 5-12 В.
При первой же повторного включения, я построил 5,5-6V электрическая машина для испытания не зная мотора.
После нормальной работы, увеличьте напряжение в соответствии с реальной ситуацией,
Моторы жесткого диска обычно быстро вращаются и имеют низкое внутреннее сопротивление, и большинство из них являются секундными.
Jianyi хорошо работает в пределах напряжения 5-9 В, и он также может работать с 12 В.
После нашего фактического теста, потому что двигатель второй руки и скорость быстрая, есть определенное сопротивление. Мотор очень горячий,
Неправильная эксплуатация также может легко сжигать драйвер.
Внутреннее сопротивление двигателя выше 7200 об/мин меньше. Входное напряжение 5-7 В. Не подключайте к напряжению 12 В.
(3) Источник питания регулируется и чистый постоянный ток, лучше всего обеспечить достаточный ток выше 1,5a,
Качество источника питания не очень хорошее. Если ток недостаточный, двигатель не запустится или будет трудно начать.
Вы можете попробовать хороший источник питания в этой ситуации
4. Этот бесщеточный драйвер в основном используется для трехфазных бесщеточных двигателей с мощностью не более 15 Вт.
Не может использоваться для привода щеточных моторов,
Каждый продукт проверяется, когда он упакован на фабрике,
Гарантия 100% ОК перед отправкой
